Номер по Госреестру СИ: 67626-17
67626-17 Весы лабораторные
(ENTRIS)
Назначение средства измерений:
Весы лабораторные ENTRIS (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы лабораторные
Рисунок № 1
Внешний вид.
Весы лабораторные
Рисунок № 2
Внешний вид.
Весы лабораторные
Рисунок № 3
Внешний вид.
Весы лабораторные
Рисунок № 4
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Идентификационное наименование ПО высвечивается при обращении к подпункту «Инфо» меню весов.
Основные функции программного обеспечения - передача и обработка сигнала с весоизмерительного устройства и последующий пересчет его в единицы массы. Метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передача на периферийные устройства. Метрологически незначимая часть ПО содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
не ниже REL.30.00 |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам лабораторным ENTRIS
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия
Поверка
Поверкаосуществляется по документу МП 10-241-2017 «Весы лабораторные ENTRIS. Методика поверки», утвержденному ФГУП «УНИИМ» «27» февраля 2017 г., с изменением №1, утвержденным
ФГУП «УНИИМ» 14 сентября 2018 г.
Основные средства поверки:
Рабочие эталоны первого, второго, третьего разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель весов (если позволяют условия эксплуатации) в соответствии с рисунками 1 и 2.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия
Адрес: Otto-Brenner-StraBe 20, 37079 Gottingen, Germany
Телефон: +49.551.308.0, факс: +49.551.308.3289
Web-сайт: http://www.sartorius.de
Заявитель
Общество с ограниченной ответственностью «САРТОРИУС РУС»
(ООО «САРТОРИУС РУС»)
ИНН 7813160042
Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, помещение 102-109, 121-126/11 Н
Телефон / факс: (812) 327-53-27, (812) 327-53-23
Web-сайт: https://www.sartorius.ru
E-mail: info@sartorius.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, объединённых в один корпус.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим экраном.
Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами:
-
- устройством установки по уровню;
-
- устройствами установки нуля:
-
- полуавтоматическим устройством установки нуля;
-
- автоматическим устройством установки нуля;
-
- устройством первоначальной установки нуля;
-
- устройством слежения за нулем (может быть отключено);
-
- устройствами тарирования:
-
- устройством уравновешивания тары;
-
- совмещённым устройством установки нуля и уравновешивания тары. Дополнительно весы оснащены следующими функциями:
-
- устройством полуавтоматической юстировки.
Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.
Весы оборудованы интерфейсом RS232C для передачи данных и автоматического протоколирования в соответствии со стандартами ISO/GLP.
Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием:
-
- вычисление различных значений;
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- статистическая обработка.
Весы выпускаются в 14 модификациях, различающихся метрологическими и техническими характеристиками.

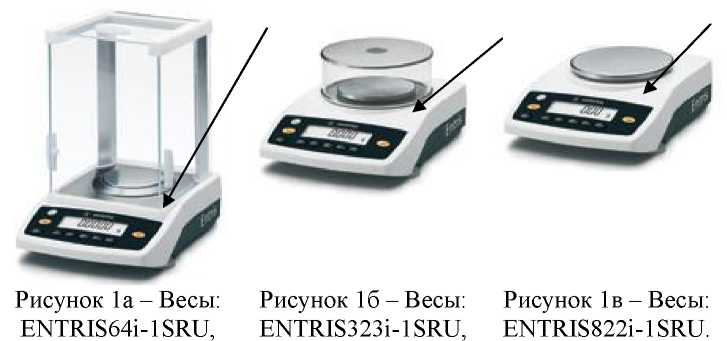

Общий вид, обозначение места нанесения знака поверки, представлены на рисунках 1а - 1г.
ENTRIS124i-1SRU,
ENTRIS423i-1SRU,
ENTRIS224i-1SRU.
ENTRIS623i-1SRU.
Рисунок 1г - Весы:
ENTRIS2202i-1SRU,
ENTRIS3202i-1SRU,
ENTRIS4202i-1SRU,
ENTRIS6202i-1SRU,
ENTRIS2201i-1SRU,
ENTRIS5201i-1SRU,
ENTRIS8201i-1SRU.
Стрелками обозначены места нанесения знаков поверки.

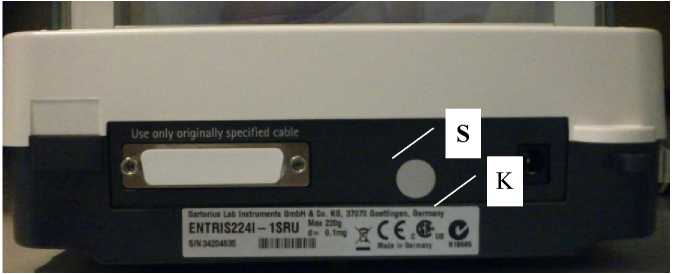

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.
Вид сзади
Рисунок 2 - Идентификационные маркировки и защитные пломбы
Вид спереди
На рисунке 2 использованы следующие обозначения:
Й- защитная пломба
- наклейка с обозначением модели весов и заводского номера:
Sartorius Lab Instruments GmbH & Co. KG, 37070 Goettingen, Germany
X C € c@*us C
Made in Germany N18565
S/N3420463S HIIIIIIIIIIIIHIII
Таблица 2 - Метрологические характеристики для взвешивающих модулей 64i-1SRU; 124i-1SRU; 224i-1SRU; 323i-1SRU; 423i-1SRU; 623i-1SRU, 822i-1SRU
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||||
Модификация весов ENTRIS |
64i-1SRU |
124i-1SRU |
224i-1SRU |
323i-1SRU |
423i-1SRU |
623i-1SRU |
822i-1SRU |
Максимальная нагрузка Мах, г |
60 |
120 |
220 |
320 |
420 |
620 |
820 |
Действительная цена деления d, г |
0,0001 |
0,0001 |
0,0001 |
0,001 |
0,001 |
0,001 |
0,01 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации), мг |
±0,3 (±0,6) |
±0,4 (±0,8) |
±0,4 (±0,8) |
±3 (±6) |
±3 (±6) |
±4 (±8) |
±30 (±60) |
СКО, мг |
0,1 |
0,1 |
0,1 |
1 |
1 |
1 |
10 |
Минимальная нагрузка Мт, г |
0,001 |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,1 |
Таблица 3 - Метрологические характеристики для взвешивающих модулей 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||||
Модификация весов ENTRIS |
2202i-1SRU |
3202i-1SRU |
4202i-1SRU |
6202i-1SRU |
2201i-1SRU |
5201i-1SRU |
8201i-1SRU |
Максимальная нагрузка Мах, г |
2200 |
3200 |
4200 |
6200 |
2200 |
5200 |
8200 |
Действительная цена деления d, г |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации), г |
±0,03 (±0,06) |
±0,04 (±0,08) |
±0,04 (±0,08) |
±0,04 (±0,08) |
±0,2 (±0,4) |
±0,3 (±0,6) |
±0,3 (±0,6) |
СКО, г |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
Минимальная нагрузка Мт, г |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
1 |
1 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Параметры источника питания для сетевого адаптера весов | |
- напряжение переменного тока, В |
220(+22 -33) |
- частота переменного тока, Гц |
50±1 |
Напряжение питания весов, В |
от 12 до 18 |
Потребляемая мощность, Вт, не более |
2 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +30 |
Время установления показаний, с, не более | |
- для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
2,5 |
- для модулей 423i-1SRU, 623i-1SRU |
1 |
- для модуля 323i-1SRU |
1,1 |
- для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; |
1,5 |
4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU | |
Диаметр грузоприемной платформы, мм, не более | |
- для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
90 |
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU |
115 |
Размер грузоприемной платформы, мм, не более для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU |
180х180 |
Габаритные размеры, мм, не более - для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU | |
- длина |
303 |
- ширина |
230 |
- высота |
330 |
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU | |
длина |
303 |
- ширина |
230 |
- высота |
136 |
- для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU | |
- длина |
303 |
- ширина |
230 |
- высота |
87 |
Масса, кг, не более - для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
4,8 |
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU |
3,6 |
|
2,6 |
5201i-1SRU; 8201i-1SRU |
3,5 |
