Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» августа 2019 г. № 1875

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные ENTRIS

Весы лабораторные ENTRIS (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, объединённых в один корпус.

Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим экраном.

Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами:

• -  устройством установки по уровню;

• -  устройствами установки нуля:

• -  полуавтоматическим устройством установки нуля;

• -  автоматическим устройством установки нуля;

• -  устройством первоначальной установки нуля;

• -  устройством слежения за нулем (может быть отключено);

• -  устройствами тарирования:

• -  устройством уравновешивания тары;

• -  совмещённым устройством установки нуля и уравновешивания тары. Дополнительно весы оснащены следующими функциями:

• -  устройством полуавтоматической юстировки.

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной. Весы оборудованы интерфейсом RS232C для передачи данных и автоматического протоколирования в соответствии со стандартами ISO/GLP.

Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием:

• -  вычисление различных значений;

• -  подсчет числа объектов, имеющих примерно одну и ту же массу;

• -  суммирование;

• -  статистическая обработка.

Весы выпускаются в 14 модификациях, различающихся метрологическими и техническими характеристиками.

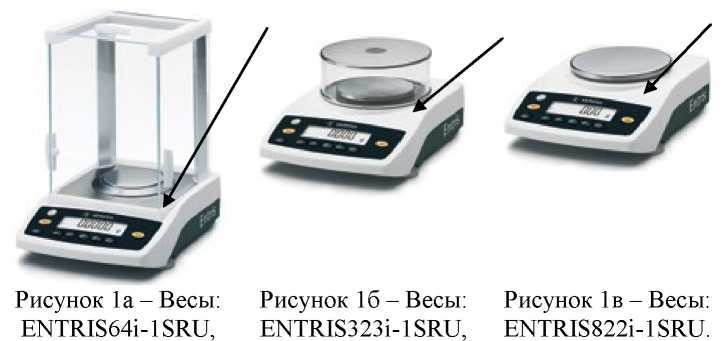

Общий вид, обозначение места нанесения знака поверки, представлены на рисунках 1а - 1г.

ENTRIS124i-1SRU,

ENTRIS423i-1SRU,

ENTRIS224i-1SRU.

ENTRIS623i-1SRU.

Рисунок 1г - Весы:

ENTRIS2202i-1SRU,

ENTRIS3202i-1SRU,

ENTRIS4202i-1SRU,

ENTRIS6202i-1SRU,

ENTRIS2201i-1SRU,

ENTRIS5201i-1SRU,

ENTRIS8201i-1SRU.

Стрелками обозначены места нанесения знаков поверки.

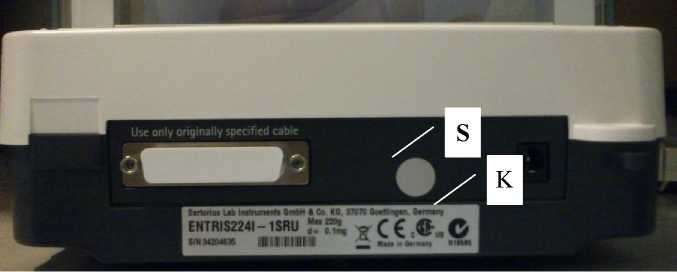

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади

Рисунок 2 - Идентификационные маркировки и защитные пломбы

Вид спереди

На рисунке 2 использованы следующие обозначения:

Й- защитная пломба

- наклейка с обозначением модели весов и заводского номера:

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Идентификационное наименование ПО высвечивается при обращении к подпункту «Инфо» меню весов.

Основные функции программного обеспечения - передача и обработка сигнала с весоизмерительного устройства и последующий пересчет его в единицы массы. Метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передача на периферийные устройства. Метрологически незначимая часть ПО содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики для взвешивающих модулей 64i-1SRU; 124i-1SRU; 224i-1SRU; 323i-1SRU; 423i-1SRU; 623i-1SRU, 822i-1SRU

Таблица 3 - Метрологические характеристики для взвешивающих модулей 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU

Таблица 4 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность

осуществляется по документу МП 10-241-2017 «Весы лабораторные ENTRIS. Методика поверки», утвержденному ФГУП «УНИИМ» «27» февраля 2017 г., с изменением №1, утвержденным ФГУП «УНИИМ» 14 сентября 2018 г.

Основные средства поверки:

Рабочие эталоны первого, второго, третьего разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель весов (если позволяют условия эксплуатации) в соответствии с рисунками 1 и 2.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

ГОСТ 8.021-2015   «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия

Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия

Адрес: Otto-Brenner-StraBe 20, 37079 Gottingen, Germany Телефон: +49.551.308.0, факс: +49.551.308.3289

Web-сайт: http://www.sartorius.de

ООО «САРТОРИУС РУС»

ИНН 7813160042

Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, помещение 102-109, 121-126/11Н

Телефон / факс: (812) 327-53-27, (812) 327-53-23 Web-сайт: https://www.sartorius.ru

E-mail: info@sartorius.com

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Тел. (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015.
