МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 мая 2021 г.

¹

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

²

Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

³

Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

⁴

Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

⁵

ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средства измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления ^дёвдщёад^^ЭадштаЙадвед^ий».

возложить

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

Заместитель Руководителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» мая 2021 г. № 849

Лист № 1 Регистрационный № 58082-14 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители крутящего момента силы бесконтактные БИКМ М-106М

Измерители крутящего момента силы бесконтактные БИКМ М-106М (далее по тексту - измерители БИКМ М- 106М) предназначены для измерений и преобразований крутящего момента силы и частоты вращения на валах различных машин и механизмов.

Измеритель БИКМ М-106М включает в себя два измерительных канала: канал измерительный крутящего момента силы и канал измерительный частоты вращения.

Принцип действия канала измерительного крутящего момента силы основан на использовании эффекта изменения сопротивления тензорезисторов при воздействии на них деформирующих напряжений, возникающих от приложенного (измеряемого) крутящего момента силы.

Конструктивно канал измерительный крутящего момента силы состоит из вращающегося ротора, неподвижного статора и блока обработки. Ротор измерителей БИКМ М-106М представляет собой торсион, на измерительном участке которого наклеены тензорезисторы, соединённые по мостовой схеме. На торсионе установлены электронный блок и катушка бесконтактной связи со статором. Статор, содержащий катушку связи, устанавливается на неподвижном кронштейне напротив катушки ротора. Сигнал, пропорциональный приложенному крутящему моменту силы, передаётся со статора на блок обработки.

Принцип действия канала измерительного частоты вращения основан на преобразовании частоты вращения индуктора ротора, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы, частота следования которых пропорциональна частоте вращения. В качестве индуктора используются либо неодимовые магниты, расположенные под защитной обмоткой ротора, либо зубчатое колесо, расположенное на фланце ротора. При использовании магнитного индуктора датчик частоты вращения расположен непосредственно в корпусе статора. При использовании зубчатого колеса датчик устанавливается в отдельном корпусе с зазором не более 2 мм и подключается к блоку обработки через коробку соединительную.

Канал измерительный частоты вращения состоит из датчика частоты вращения, коробки соединительной и блока обработки.

Конструктивно блок обработки выполнен в виде электронного модуля, размещённого в пластмассовом корпусе и предназначенного для крепления на DIN-рейку. Блок обработки включает в себя аналоговую и цифровую части, контроллер, индикатор и клавиатуру.

Блок обработки выполняет следующие функции:

• -  обработку измерительной информации, поступающей от первичных преобразователей каналов измерительных крутящего момента силы и частоты вращения;

• - отображение на индикаторе результатов измерений;

• - преобразование текущих значений крутящего момента силы и частоты вращения в аналоговые сигналы постоянного тока;

Лист № 2 Всего листов 7 - передачу результатов измерений по каналу связи RS-232.

В измерителе БИКМ М-106М с Ex-маркировкой    обеспечивается

взрывозащищённость видом взрывозащиты «Искробезопасная электрическая цепь i» уровня «ib» с применением барьеров искробезопасности, интегрированных в блок обработки.

Измеритель БИКМ М-106М выпускается в нескольких модификациях, отличающихся друг от друга составом, метрологическими характеристиками, исполнением ротора измерителя, габаритными размерами и массой.

Условное обозначение измерителей БИКМ М-106М при заказе имеет вид: БИКМ М-106М-ВП-И-ПП-Д,

где БИКМ М- 106М - название измерителя;

ВП - верхний предел (ВП) диапазона измерений крутящего момента силы, Н-м; И - исполнение ротора измерителя:

• 1 - с фланцами,

• 2 - с фланцем и шлицами или цилиндрическим валом,

• 3 - со шлицами или цилиндрическими валами;

ПП - пределы допускаемой основной погрешности измерений крутящего момента сиды:

• - приведённой к ВП диапазона измерений крутящего момента силы: П02 - ±0,2%,

П05 - ±0,5%;

• - относительной в интервале от 0,5 до 1,0 ВП диапазона измерений и приведённой к 0,5 ВП в интервале от нуля до 0,5 ВП диапазона измерений: 03 - ±0,3%,

10 - ±1,0%;

Д - наличие датчика частоты вращения:

0 (либо отсутствует) - нет, 1 - есть.

Общий вид измерителя БИКМ М-106М представлен на рисунке 1. Исполнения роторов измерителя БИКМ М-106М представлены на рисунке 2.

г)

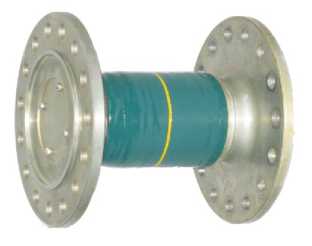

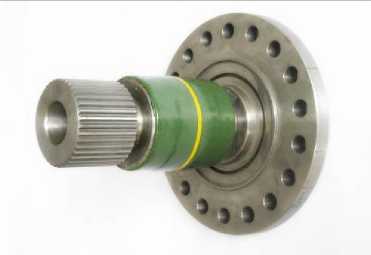

Рисунок 2 - Роторы измерителя БИКМ М-106М исполнения 1 (слева) и 2 (справа)

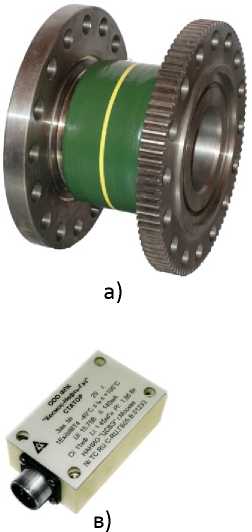

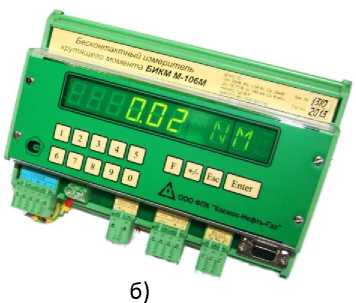

Рисунок 1 - Общий вид измерителя БИКМ М-106М. а - ротор, б - блок обработки, в - статор, г - датчик частоты вращения, д - коробка соединительная

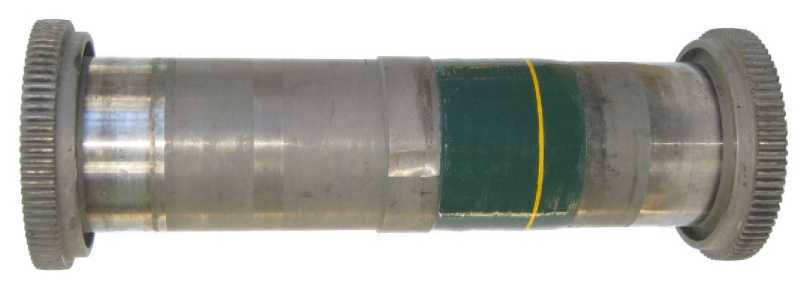

Рисунок 3 - Ротор измерителя БИКМ М-106М исполнения 3

Лист № 4 Всего листов 7 Для защиты от несанкционированного доступа выполнено опломбирование корпуса блока обработки при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

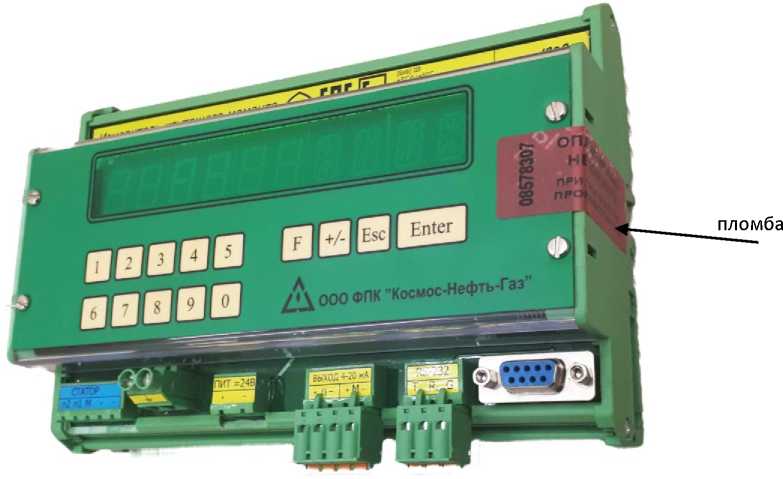

Рисунок 4 - Схема пломбировки блока обработки от несанкционированного доступа

В измерителе БИКМ М-106М используется встроенное программное обеспечение (далее - ПО). Встроенное ПО измерителя БИКМ М-106М предназначено для обработки измерительной информации, поступающей от первичных преобразователей каналов измерительных крутящего момента силы и частоты вращения, отображения на индикаторе результатов измерений, преобразования текущих значений крутящего момента силы и частоты вращения в аналоговые сигналы постоянного тока и передачи результатов измерений по каналу связи RS-232.

Аппаратная защита от несанкционированного доступа обеспечивается применением пломб на корпусе блока обработки измерителя БИКМ М-106М.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

• ¹⁾ Для модификаций с Ex-маркировкой.

• ²⁾ Знак Х, стоящий после Ех-маркировки, означает, что при эксплуатации измерителей необходимо соблюдать следующие специальные условия:

- запрещается использовать вблизи источников сильных электромагнитных излучений.

наносится на корпус блока обработки методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе КМЕВ.404154.000 РЭ «Измерители крутящего момента силы бесконтактные БИКМ М-106М. Руководство по эксплуатации» раздел 2.

КМЕВ.404154.000 ТУ «Измерители крутящего момента силы бесконтактные БИКМ М-106М. Технические условия»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «27» мая 2021 г. № 849

Сведения об утвержденном типе средства измерений, подлежащее изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
