Номер по Госреестру СИ: 67764-17
67764-17 Весы лабораторные специальные
(ME36S)
Назначение средства измерений:
Весы лабораторные специальные ME36S (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы лабораторные специальные
Рисунок № 1
Внешний вид.
Весы лабораторные специальные
Рисунок № 2
Внешний вид.
Весы лабораторные специальные
Рисунок № 3
Внешний вид.
Весы лабораторные специальные
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159334
ID в реестре СИ - 381734
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МЕ36S, Vibra AF-R220CE, ME36S-0CE, ME36S, ME 36S,
Производитель
Изготовитель - Фирма "Sartorius Lab Instruments GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 243 дн.
Приказы РСТ, где упоминается данный тип СИ
№1519 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-анализаторы спектра портативные ОКТАВА-111
№1302 от 2017.06.09 Об утверждении типов средств измерений
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Весы лабораторные специальные (ME36S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Lab Instruments GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33294-09 |
Компараторы массы, CCE Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33833-07 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50088-12 15.05.2022 |
Весы неавтоматического действия, ED Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55629-13 22.11.2018 |
Весы неавтоматического действия, SECURA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57665-14 29.04.2029 |
Весы неавтоматического действия, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59261-14 28.10.2024 |
Весы неавтоматического действия (платформенные), CUBIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60111-15 18.02.2025 |
Компараторы массы, CCS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63932-16 18.05.2026 |
Компараторы массы, MCM Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64209-16 16.06.2026 |
Весы неавтоматического действия высокого класса точности, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64210-16 16.06.2026 |
Весы неавтоматического действия специального класса точности, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67574-17 17.05.2022 |
Компараторы массы, CCE1000S-L Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67626-17 30.05.2022 |
Весы лабораторные, ENTRIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67764-17 |
Весы лабораторные специальные, ME36S Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67765-17 09.06.2022 |
Весы неавтоматического действия, ME36S-0СЕ Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67858-17 |
Весы неавтоматического действия, MSA70201S-000-D0 Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
70720-18 28.03.2024 |
Весы неавтоматического действия, PMA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70739-18 28.03.2028 |
Весы специальные для поверки и калибровки объемных дозаторов, MPS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
37599-08 15.05.2029 |
Компараторы массы, CCT Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54411-13 13.06.2024 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73684-18 29.12.2024 |
Весы неавтоматического действия, MSY Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год. |
|
23600-08 27.11.2029 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79348-20 07.10.2030 |
Весы неавтоматического действия, MCA, MCE Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Весы лабораторные специальные (ME36S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "САРТОГОСМ" (RA.RU.311291) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы лабораторные специальные (ME36S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
2595 | 1894 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1017 | 1894 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1648 | 1894 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2249 | 1894 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
1874 | 1894 |
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация версии ПО взвешивающего модуля и ПО модуля терминала осуществляется путем просмотра номера версии ПО в меню Setup: Info.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
|
Таблица 1- Идентификационные данные программного обеспечения | ||
|
Идентификационные данные (признаки) |
Значение | |
|
Взвешивающий модуль |
Терминал | |
|
Идентификационное наименование ПО |
Wgh.sys.ver |
Version no |
|
Номер версии (идентификационный номер ПО) |
00-22-03 |
01-46-07 |
Знак утверждения типа
Знак утверждения типананосится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам лабораторным специальным ME36S
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2301-0163-2017 «Весы лабораторные специальные ME36S. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.02.2017 г.
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», ГерманияАдрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany
Телефон (факс): +49 (551)3080, +49 (551)3083289
Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Заявитель
ООО «Сартогосм»
ИНН 7816601009
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы оснащены ветрозащитной витриной.
Весы оснащены следующими устройствами:
-
- устройством первоначальной установки нуля;
-
- полуавтоматическим устройством установки нуля;
-
- устройством слежения за нулем;
-
- полуавтоматическим устройством выборки массы тары;
-
- полуавтоматическим устройством юстировки чувствительности;
-
- автоматическим устройством юстировки чувствительности;
-
- устройством установки по уровню;
-
- устройством взвешивания под весами.
Весы снабжены защищенным интерфейсом RS-232.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа приведена на рисунке 2. Обозначение места нанесения знака поверки указано на рисунке 3.

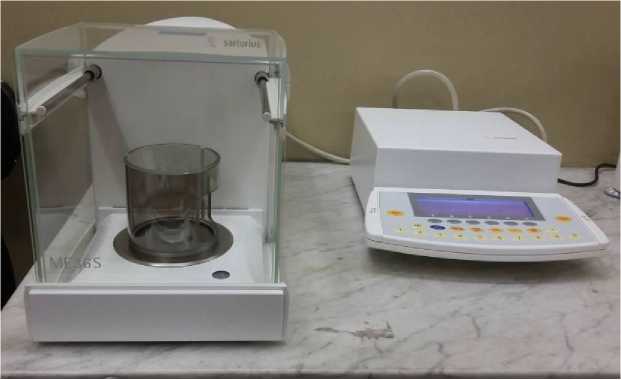

Рисунок 1 - Общий вид весов

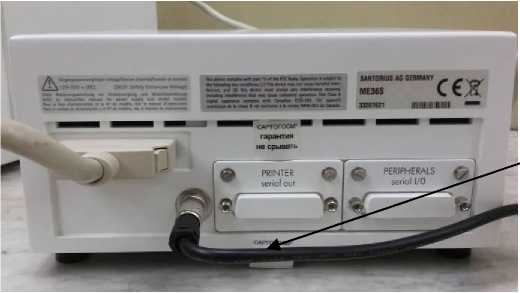

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Схема пломбирования контрольными этикетками

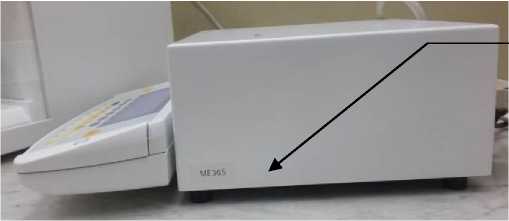

Рисунок 3 - Обозначение места нанесения знака поверки
Место нанесения знака поверки

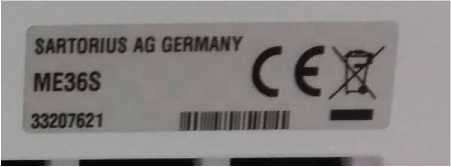

Рисунок 4 - Маркировка весов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Max), г |
31 |
|
Минимальная нагрузка (Min), мг |
0,1 |
|
Действительная цена деления (d), мкг |
1 |
|
Среднее квадратическое отклонение показаний (СКО), мкг не более |
5 |
|
Пределы допускаемой погрешности весов при первичной поверке/ при периодической поверке, мг, в интервалах взвешивания: от 0,1 мг до 5 г включ. свыше 5 г до 20 г включ. свыше 20 г |
±0,03/±0,05 ±0,07/±0,10 ±0,10/±0,15 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Мах |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (среднее), с |
18 |
|
Параметры электрического питания для блока питания:
|
от 100 до 240 50/60 |
|
Потребляемая мощность, В •А, не более |
70 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры взвешивающего модуля, мм, не более | |
|
- высота |
233 |
|
- ширина |
207 |
|
- длина |
420 |
|
Габаритные размеры терминала, мм, не более | |
|
- высота |
106 |
|
- ширина |
254 |
|
- длина |
323 |
|
Масса взвешивающего модуля, кг, не более |
9,8 |
|
Масса терминала, кг, не более |
3,5 |
|
Условия эксплуатации: | |
|
- предельные значения температуры (Tmin, Tmax), °С |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа при средней загрузке | |
|
средства измерений 8 часов в сутки, ч |
2500 |
