Номер по Госреестру СИ: 67858-17
67858-17 Весы неавтоматического действия
(MSA70201S-000-D0)
Назначение средства измерений:
Весы неавтоматического действия MSA70201S-000-D0, заводские номера: 34203027, 34203028, 34203029, 34203030 (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159442
ID в реестре СИ - 381842
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MSA70201S-000-D0, MSA 70201 S,
Производитель
Изготовитель - Фирма "Sartorius Lab Instruments GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы неавтоматического действия (MSA70201S-000-D0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Lab Instruments GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33294-09 |
Компараторы массы, CCE Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33833-07 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50088-12 15.05.2022 |
Весы неавтоматического действия, ED Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55629-13 22.11.2018 |
Весы неавтоматического действия, SECURA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57665-14 29.04.2024 |
Весы неавтоматического действия, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59261-14 28.10.2024 |
Весы неавтоматического действия (платформенные), CUBIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60111-15 18.02.2025 |
Компараторы массы, CCS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63932-16 18.05.2026 |
Компараторы массы, MCM Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64209-16 16.06.2026 |
Весы неавтоматического действия высокого класса точности, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64210-16 16.06.2026 |
Весы неавтоматического действия специального класса точности, SQP Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67574-17 17.05.2022 |
Компараторы массы, CCE1000S-L Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67626-17 30.05.2022 |
Весы лабораторные, ENTRIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67764-17 |
Весы лабораторные специальные, ME36S Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67765-17 09.06.2022 |
Весы неавтоматического действия, ME36S-0СЕ Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67858-17 |
Весы неавтоматического действия, MSA70201S-000-D0 Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
70720-18 28.03.2024 |
Весы неавтоматического действия, PMA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70739-18 28.03.2028 |
Весы специальные для поверки и калибровки объемных дозаторов, MPS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
37599-08 15.05.2023 |
Компараторы массы, CCT Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54411-13 13.06.2023 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73684-18 29.12.2024 |
Весы неавтоматического действия, MSY Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79348-20 07.10.2025 |
Весы неавтоматического действия, MCA, MCE Фирма "Sartorius Lab Instruments GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Весы неавтоматического действия (MSA70201S-000-D0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 2 | 1 | 0 | 2 | 2 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Весы неавтоматического действия (MSA70201S-000-D0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1017 | 1812 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1938 | 1812 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
1874 | 1812 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2249 | 1812 |
|
ФБУ Томский ЦСМ Томская область |
1982 | 1812 |
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО взвешивающего модуля |
- |
|
Идентификационное наименование ПО модуля терминала |
MSA |
|
Номер версии (идентификационный номер) ПО взвешивающего модуля |
00-39-21 |
|
Номер версии (идентификационный номер) ПО модуля терминала |
01-60-08 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия MSA70201S-000-D0
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия.
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны первого, второго разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунком 1.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия
Otto-Brenner-StraBe 20, 37079 Gottingen, Germany
Tel: +49.551.308.0
Fax: +49.551.308.3289
Web-сайт: http://www.sartorius.de
Заявитель
ООО «САРТОРОС»
ИНН 7743023226
Юридический адрес: 125252, Москва, Чапаевский пер., д. 16
Телефон / факс: (495) 921-22-41
Web-сайт: https:// www.sartoros.ru
E-mail: info@sartoros.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Результат взвешивания выводится на модуль терминала, оснащенный сенсорным цветным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
устройством установки по уровню (Т.2.7.1);
устройствами установки нуля (Т.2.7.2); полуавтоматическим устройством установки нуля (Т.2.7.2.2); устройством первоначальной установки нуля (Т.2.7.2.4);
устройством слежения за нулем (может быть отключено) (Т.2.7.3); устройствами тарирования (Т.2.7.4);
устройством уравновешивания тары (Т.2.7.4.1);
совмещённым устройством установки нуля и уравновешивания тары (4.6.9);
цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями: устройством автоматической юстировки «iso-CAL» (4.1.2.5);
устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования.
Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием (4.20):
-
- суммирование;
-
- вычисление процентных соотношений;
-
- статистическая обработка;
-
- расчет плотности.
Общий вид, обозначение места нанесения знака поверки, представлены на рисунке 1.
Идентификационные маркировки и защитные пломбы Схема нанесения идентификационных маркировок
и защитных пломб на весы
представлены на рисунках 2а- 2б. Вид спереди
Вид снизу
клеймо

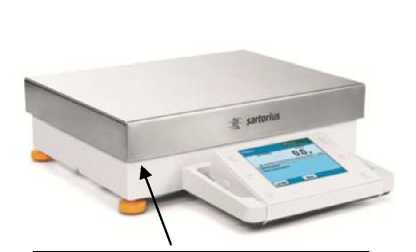

Рисунок 1 - Общий вид весов MSA70201S-000-D0
Рисунок 2а - Модуль терминала
I MD I-

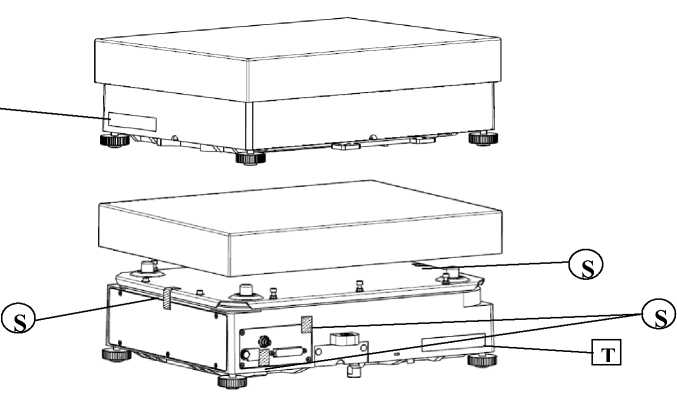

Рисунок 2б - Взвешивающий модуль
На рисунках 2а-2б использованы следующие обозначения: MD -метрологические характеристики: Min, Max, e и d.
|~S~| - защитная пломба

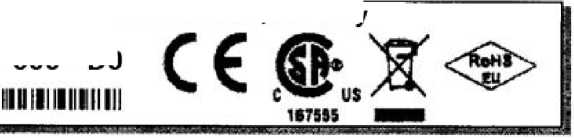

|т~| - наклейка с обозначением модели весов и заводского номера:
Sartorius Lab Instruments GmbH & Co.KG, Germany
S/N 34203030
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I |
|
Максимальная нагрузка Мах, г |
70200 |
|
Поверочное деление, е, г |
1 |
|
Действительная цена деления d, г |
0,1 |
|
Число поверочных делений, n |
70200 |
|
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах: до 50 000 е включ. свыше 50 000 e до 200 000 е включ. |
± 0,5 е (± 1 е) ± 1,0 е (± 2 е) |
|
Диапазон уравновешивания тары |
от 0 до Мах |
|
Наименование характеристики |
Значение |
|
Диапазон предварительного задания массы тары |
от 0 до Мах |
|
Специальные пределы температур, °С (3.9.2.2 ГОСТ OIML R 76-1-2011) |
от +5 до +40 |
|
Минимальная нагрузка Мт, г |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
1,5 |
|
Размеры взвешивающего модуля, мм | |
|
- длина |
400 |
|
- ширина |
300 |
|
Габаритные размеры весов, мм, не более | |
|
- длина |
400 |
|
- ширина |
455 |
|
- высота |
126 |
|
Масса, кг, не более |
16 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 (+22-33) |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, В • А, не более |
15 |
