Номер по Госреестру СИ: 55629-13
55629-13 Весы неавтоматического действия
(SECURA)
Назначение средства измерений:
Весы неавтоматического действия SECURA (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Программное обеспечение
Весы оснащены встроенным разделенным программным обеспечением. Идентификационное наименование программного обеспечения и наименование версии высвечивается при обращении к одноименному подпункту меню весов.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Основные метрологически значимые функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения защитной пломбой.
Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
SQP - X1 |
00-50-02.ХХ |
1701 |
- |
Примечания: X1 - обозначение в наименовании и в идентификационном наименовании ПО модификации весов: A - для Secura 124-1ORU, Secura 224-1ORU; В - для Secura213-1ORU, Secura313-1ORU, Secura513-1ORU; С - для Secura1102-1ORU, Secura2102-1ORU, Secura 3102-1ORU, Secura 5102-1ORU. ХХ - обозначение двухзначного цифрового кода, связанного с исправлением ошибок и внесением дополнений в метрологически незначимую часть ПО. |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

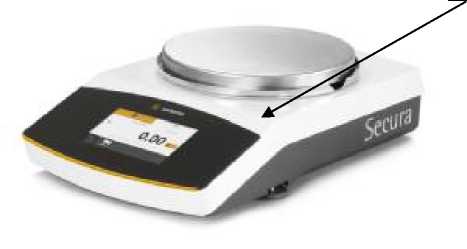

Фотография внешнего вида весов представлена на рисунках 2а - 2в.
Рис. 2а - Весы
Secura 124-1ORU, Secura 224-1ORU
клеймо
Рис. 2б - Весы
Secura 213-1ORU, Secura 313-1ORU, Secura 513-1ORU
Рис. 3в - Весы
Secura 1102-1ORU, Secura 2102-1ORU,
Secura 3102-1ORU, Secura 5102-1ORU
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия SECURAГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co.KG», Германия.
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири класса точности Е2, F1 по ГОСТ OIML R 111-1-2009 (первого разряда, второго разряда по ГОСТ 8.021-2005).
Изготовитель
фирма «Sartorius Lab Instruments GmbH & Co.KG»Weender landstrasse 94 - 108, 37075 Goettingen, Germany,
Tel: +49.551.308.0, Fax: +49.551.308.3289, http://www.sartorius.de
Лист № 6 Всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.
Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством установки по уровню (автоматическим или ручным) (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- устройством взвешивания тары (Т.2.7.4.2);
-
- устройством предварительного задания массы тары (Т.2.7.5);
-
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).
Дополнительно весы оснащены следующими функциями:
-
- устройством автоматической юстировки «isoCAL» (при изменении
температуры окружающего воздуха или по времени) (4.1.2.5);
-
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).
Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками Secura124-1ORU, Secura224-1ORU, Secura213-1ORU, Secura313-1ORU, Secura513-1ORU, Secura1102-1ORU, Secura2102-1ORU,
Secura 3102-1ORU, Secura 5102-1ORU.
Весы Secura124-1ORU, Secura224-1ORU, Secura213-1ORU, Secura313-1ORU, Secura513-1ORU оснащены стационарной ветрозащитной витриной.
Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.
Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню):
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- формулирование;
-
- статистическая обработка результатов взвешивания;
-
- определение плотности;
-
- вычисление процентных соотношений и др.
Вид спереди
Идентификационные маркировки и защитные пломбы
Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.
Вид сзади

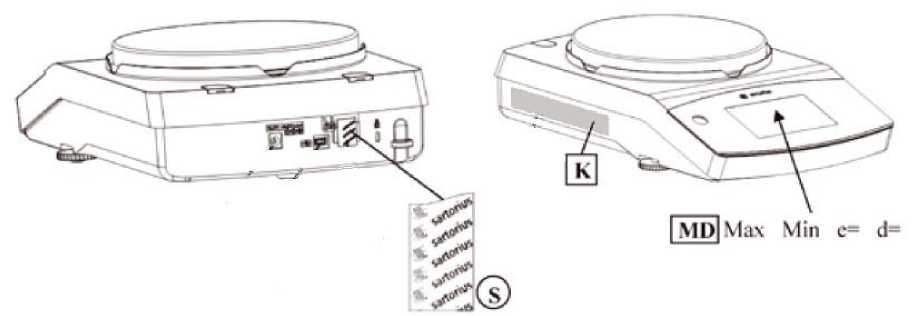

Рис. 1 Идентификационные маркировки и защитные пломбы
На рисунке 1 использованы следующие обозначения:
S - защитная пломба
-метрологические характеристики Min, Max, e, и d

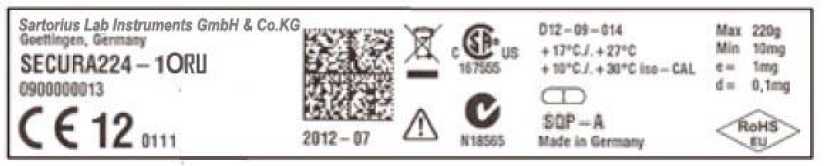

Е - наклейка с обозначением модели весов и метрологических характеристик, например:
Mmi
1 -
< ■
ви-и-ю
-
♦ 17*С i + I7-C
-
♦ WC7 ♦И*Сп»-СА1 m
БОР-Я
>ш* м tiriem
Sartorius Lab Instruments GmbH I Co.KG OaciHaQen, Gcmaa*
SECURA224- lORU nooiwnu
C € 12 om
Наименование характеристики |
Значение характеристики для весов | ||||||||
Модификация весов |
Secura |
Secura |
Secura |
Secura |
Secura |
Secura |
Secura |
Secura |
Secura |
224-1ORU |
124-1ORU |
513-1ORU |
313-1ORU |
213-1ORU |
5102-1ORU |
3102-1ORU |
2102-1ORU |
1102 -1ORU | |
1 Класс точности по |
I |
I |
II |
II |
II |
II |
II |
II |
II |
ГОСТ OIML R 76-1-2011 | |||||||||
2 Максимальная нагрузка Мах, г |
220 |
120 |
510 |
310 |
210 |
5100 |
3100 |
2100 |
1100 |
3 Поверочное деление, е, г |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
0,1 |
4 Действительная цена деления d, г |
0,0001 |
0,0001 |
0,001 |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,01 |
5 Число поверочных делений, n |
220000 |
120000 |
51000 |
31000 |
21000 |
51000 |
31000 |
21000 |
11000 |
6 Диапазон уравновешивания тары |
от 0 до Мах | ||||||||
7 Диапазон предварительного задания |
от 0 до Мах | ||||||||
массы тары | |||||||||
8 Диапазон температур, °С |
от + 10 до + 30 (с включенным устройством автоматической юстировки «isoCAL») от + 17 до + 27 (с отключенным устройством автоматической юстировки «isoCAL») | ||||||||
9 Минимальная нагрузка Мт, г |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,5 |
0,5 |
0,5 |
0,5 |
10 Время установления показаний, с, не более |
2 |
2 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
11 Диаметр грузоприемной платформы, мм |
90 |
90 |
120 |
120 |
120 |
180 |
180 |
180 |
180 |
12 Параметры источника питания: входное напряжение, В / частота, Гц |
+10% (100 + 240)-15% |
/ 50 - 60 | |||||||
13 Потребляемая мощность, Вт, |
2 | ||||||||
максимальная |
