Номер по Госреестру СИ: 63932-16
63932-16 Компараторы массы
(MCM)
Назначение средства измерений:
Компараторы массы МСМ предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Внешний вид.
Компараторы массы
Рисунок № 1
Внешний вид.
Компараторы массы
Рисунок № 2
Внешний вид.
Компараторы массы
Рисунок № 3
Внешний вид.
Компараторы массы
Рисунок № 4
Внешний вид.
Компараторы массы
Рисунок № 5
Внешний вид.
Компараторы массы
Рисунок № 6
Внешний вид.
Компараторы массы
Рисунок № 7
Программное обеспечение
Компараторы оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Версии ПО взвешивающего модуля (Версия весов) и ПО модуля терминала (Версия устройства индикации) высвечиваются при обращении к одноименному подпункту меню (\1еню>Информация о приборе>Версия).
Идентификационные данные ПО компараторов массы МСМ
Таблица 1
Идентификационные данные (признаки) |
Значение | |
ПО взвешивающего модуля |
ПО модуля терминала | |
Идентификационное наименование ПО |
Версия весов |
Версия устройства индикации |
Номер версии (идентификационный номер ПО) |
00-55-ХХ |
01-60-ХХ |
Цифровой идентификатор ПО |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Примечание - ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на корпус компаратора массы в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе компаратора массы, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Компараторы массы МСМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам массы МСМ
1 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу МП 2301-0157-2015 «Компараторы массы МСМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 17.11.2015 г.
Основные средства поверки - гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия.
Адрес: 37075 Weender Landstrasse 94-108, Goettingen, Germany
Тел.: +49 (551)3080
Факс: +49 (551)3083289
Е-mail: info.mechatronics@sartorius.com; www.sartorius.com
Заявитель
ООО «Сартогосм»
ИНН 7816601009
Адрес: 192007, г. Санкт-Петербург, ул. Расстанная, д.2, корп.2, лит. А
Тел: (812) 380-2569
Факс: (812)380-2562
Е-mail: web@sartogosm.ru; www.sartogosm.ru
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия компараторов массы МСМ (далее - компараторы) основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей.
Конструктивно компараторы состоят из взвешивающего модуля и терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен цветным сенсорным дисплеем для отображения результатов измерений и управления компаратором.
Взвешивающие модули компараторов МСМ выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, дискретностью отсчета: МСМ6.7, МСМ36, МСМ66, МСМ106, МСМ605, МСМ1005, МСМ1004, МСМ2004, МСМ5004, МСМ5003, МСМ10К3, МСМ40К3, МСМ60К3, МСМ60К2.
Компараторы MCM6.7-DAkkS, МСМЗб-DAkkS, МСМбб-DAkkS, MCM106-DAkkS, MCM605-DAkkS, МСМЮОб-DAkkS, МСМЮОД-DAkkS, МСШООД-DAkkS, МСМбООД-DAkkS, МСМбООЭ-DAkkS, МСМЮКЗ-DAkkS, МСМ40К3-DAkkS, МСМбОКЗ-DAkkS,
МСМ60К2-DAkkS оснащены климатическими датчиками для автоматической фиксации параметров микроклимата.
Компараторы МСМ6.7, МСМ6.7-DAkkS, МСМ36, МСМЗб-DAkkS, МСМ66, МСМбб-DAkkS, МСМ1О6, МСМЮб-DAkkS, МСМ6О5, МСМ605-DAkkS, МСМ1ОО5, МСМ1005-DAkkS, МСМ1ОО4, МСМ1004-DAkkS, МСМ2ОО4, МСМ2004-DAkkS, МСМ5ОО4, МСМ5004-DAkkS, МСМ5ОО3, МСМ5003-DAkkS имеют функцию автоматической калибровки и юстировки isоCAL (в зависимости от времени и температуры) и полуавтоматическую ветрозащитную витрину.
Компараторы оснащены полуавтоматическим устройством установки на нуль и полуавтоматическим устройством выборки массы тары, управляемые от одной клавиши; автоматическим устройством юстировки чувствительности встроенной гирей. Возможна юстировка компаратора с использованием внешней гири.
Компараторы имеют следующие функциональные возможности:
-
- сохранение данных на карту памяти SD;
-
- адаптация к условиям эксплуатации (4 уровня фильтрации);
-
- управление временем компарирования (диапазон стабильности, задержка символа стабилизации);
-
- установки параметров интерфейса;
-
- определение наклонного положения компаратора.
Питание компаратора осуществляется от сети переменного тока через адаптер.
Компараторы снабжены следующими защищенными интерфейсам: периферийный разъем (25-контактный разъем), USB, Ethernet. Могут быть установлены дополнительные интерфейсы: 25-контактный разъем (YDO01MS-R), 9-контактный разъем (включая разъем PS2) (YDO01MS-P), (YDO01MS-B), Bluetooth (YDO01MS-B).
Общий вид компараторов приведён рисунках 1 - б.
____
Рисунок 2 - Общий вид
компараторов МСМ10К3, MCM10K3-DAkkS

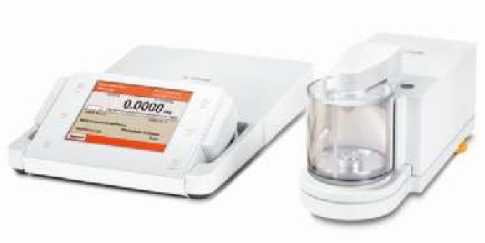

Рисунок 1 - Общий вид
компараторов МСМ6.7, MCM6.7-DAkkS

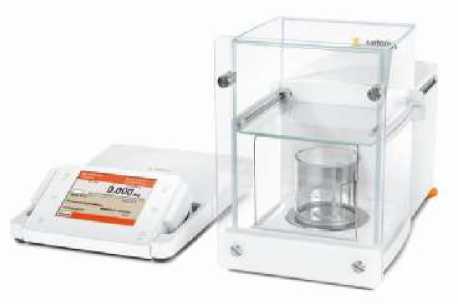

компараторов МСМ605, MCM605-DAkkS, МСМ1005, MCM1005-DAkkS

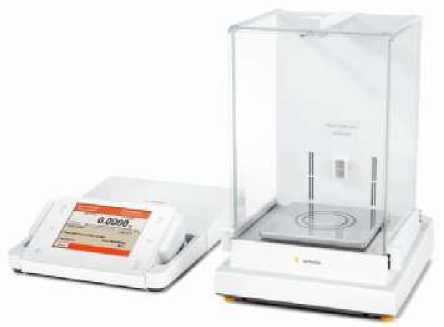

Рисунок 3 - Общий вид
компараторов МСМ36, МСМЗб-DAkkS, МСМ66, МСМбб-DAkkS, МСМ106, MCM106-DAkkS

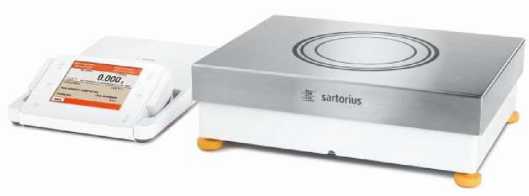

Рисунок 6 - Общий вид компараторов МСМ40К3,
MCM40K3-DAkkS, МСМ60К3,
МСМбОКЗ-DAkkS, МСМ60К2, MCM60K2-DAkkS

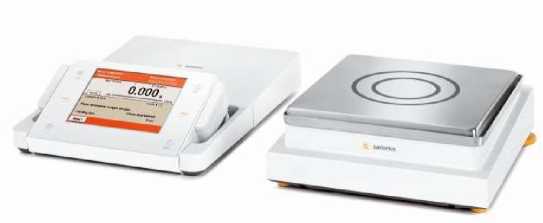

Рисунок 5 - Общий вид
компараторов МСМ1004, MCM1004-DAkkS, МСМ2004, MCM2004-DAkkS, МСМ5004, MCM5004-DAkkS, МСМ5003,
MCM5003-DAkkS
Место нанесения знака поверки в виде наклейки
Рисунок 7 - Место нанесения знака поверки
На маркировочной табличке указывают:
- полное наименование изготовителя;
- модификацию компаратора;
- заводской номер;
- дискретность отсчёта (d);
- знак утверждения типа.
В комплект поставки входят :
-
1. Компаратор 1 шт.
-
2. Руководство по эксплуатации 1 экз.
-
3. Методика поверки МП 2301-0157-2015 1 экз.
-
4. Адаптер 1 шт.
Таблица 2
Наименование характеристики |
Модификации компараторов |
Значение характеристики |
1 |
2 |
3 |
1 Наибольшая допускаемая нагрузка, г |
МСМ6.7, МСМ6.7-ОАкк8 |
6,1 |
МСМ36, МСМЗб-DAkkS |
31 | |
МСМ66, МСМбб-DAkkS |
61 | |
МСМ106, МСМ106-DAkkS |
111 | |
МСМ605, МСМ605-DAkkS |
610 | |
МСМ1005, МСМЮОб-DAkkS |
1110 | |
МСМ1004, МСМ1004-DAkkS |
1110 | |
МСМ2004, МСМ2004-DAkkS |
2500 | |
МСМ5004, МСМ5004-DAkkS |
5100 | |
МСМ5003, МСМ5003-DAkkS |
5100 | |
МСМ10К3, МСМЮКЗ-DAkkS |
11000 |
Продолжение таблицы 2
1 |
2 |
3 |
МСМ40К3, МСМ40К3-DAkkS |
41000 | |
МСМ60К3, МСМбОКЗ-DAkkS, МСМ60К2, МСМ60К2-DAkkS |
64000 | |
2 Дискретность отсчёта (d), мг |
МСМ6.7, МСМ6.7^Акк8 |
0,0001 |
МСМ36, МСМЗб-DAkkS, МСМ66, МСМбб-DAkkS, МСМ106, МСМЮб-DAkkS |
0,001 | |
МСМ605, МСМ605-DAkkS, МСМ1005, МСМ1005-DAkkS |
0,01 | |
МСМ1004, МСМ1004-DAkkS; МСМ2004, МСМ2004-DAkkS МСМ5004, МСМ5004-DAkkS |
0,1 | |
МСМ5003, МСМ5003-DAkkS, МСМ10К3, МСМ10К3-DАkkS МСМ40К3, МСМ40К3-DAkkS |
1 | |
МСМ60К3, МСМ60К3-DAkkS |
2 | |
МСМ60К2, МСМ60К2-DAkkS |
10 | |
3 Среднее квадратическое отклонение показаний (СКО), не более |
МСМ6.7 МСМ6.7-DAkkS |
до 2 г включ. 0,2 мкг св. 2 г 0,3 мкг |
МСМ36 МСМ36-DAkkS |
до 3,1 г включ. 0,7 мкг св. 3,1 г 1,5 мкг | |
МСМ66 МСМ66-DAkkS |
до 6,1 г включ. 0,7 мкг св. 6,1 г 2 мкг | |
МСМ106 МСМ106-DAkkS |
до 11 г включ. 0,7 мкг св. 11 г 2 мкг | |
МСМ605 МСМ605-DAkkS |
до 61 г включ. 10 мкг от 61 до 203 г 15 мкг включ. 20 мкг св. 203 г | |
МСМ1005 МСМ1005-DAkkS |
до 111 г включ. 15 мкг св. 111 г 20 мкг | |
МСМ1004 МСМ1004-DAkkS |
до 111 г вкл. 0,05 мг свыше 111 г 0,07 мг | |
МСМ2004 МСМ2004-DAkkS |
до 250 г включ. 0,07 мг св. 250 г 0,1 мг | |
МСМ5004 МСМ5004-DAkkS |
до 510 г включ. 0,3 мг св. 510 г 0,5 мг | |
МСМ5003 МСМ5003-DAkkS |
до 510 г включ. 0,5 мг св. 510 г 0,8 мг | |
МСМ10К3 МСМЮКЗ-DAkkS |
до 1,1 кг включ. 0,8 мг св. 1,1 кг 1 мг | |
МСМ40К3 МСМ40К3-DAkkS |
до 4,1 кг включ. 2 мг св. 4,1 кг 3 мг | |
МСМ60К3 МСМ60К3-DAkkS |
до 6,4 кг включ. 4 мг св. 6,4 кг 6 мг | |
МСМ60К2 МСМ60К2-DAkkS |
10 мг |
Продолжение таблицы 2
1 |
2 |
3 |
4 Время стабилизации показаний (среднее), с, не более |
МСМ6.7, МСМ6.7-ОАкк8 |
10 |
МСМ106, МСМ106-ОАкк8, МСМ605, МСМ605-ОАкк8, МСМ1005, МСМ1005-0Акк8, МСМ40К3, МСМ40К3-ОАкк8, МСМ60К3, МСМ60К3-ОАкк8, МСМ60К2, МСМ60К2-ОАкк8 |
5 | |
МСМ36, МСМ36-ОАкк8, МСМ66, МСМ66-ОАкк8, МСМ1004, МСМ1004-0Акк8; МСМ2004, МСМ2004-0Акк8, МСМ5004, МСМ5004-0Акк8, МСМ5003, МСМ5003-0Акк8, МСМ10К3, МСМ10К3-ОАкк8 |
3 | |
5 Размеры чашки, мм: - диаметр |
МСМ6.7, МСМ6.7-ОАкк8 |
16 |
МСМ36, МСМ36-1)Лкк8, МСМ66, МСМ66-ОАкк8 |
30 | |
МСМ106, МСМ106-ОАкк8 |
50 | |
МСМ605, МСМ605-ОАкк8, МСМ1005, МСМ1005-0Акк8, МСМ1004, МСМ1004-0Акк8 |
90 | |
- длина, ширина |
МСМ2004, МСМ2004-0Акк8, МСМ5004, МСМ5004-0Акк8, МСМ5003, МСМ5003-0Акк8 |
136, 136 |
МСМ10К3, МСМ10К3-ОАкк8 |
200, 200 | |
МСМ40К3, МСМ40К3-ОАкк8, МСМ60К3, МСМ60К3-ОАкк8, МСМ60К2, МСМ60К2-ОАкк8 |
300, 400 | |
6 Габаритные размеры, длина, ширина, высота, мм: - терминал - взвешивающий модуль |
для всех модификаций |
239, 320, 56 |
МСМ6.7, МСМ6.7-ОАкк8 |
122, 343, 141 | |
МСМ36, МСМ36-1)Лкк8, МСМ66, МСМ66-ОАкк8, МСМ106, МСМ106-ОАкк8, МСМ605, МСМ605-ОАкк8, МСМ1005, МСМ1005-0Акк8, МСМ1004, МСМ1004-0Акк8 |
222, 431, 301 | |
МСМ2004, МСМ2004-0Акк8, МСМ5004, МСМ5004-0Акк8, МСМ5003, МСМ5003-0Акк8 |
240, 276, 373 | |
МСМ10К3, МСМ10К3-ОАкк8 |
240, 276, 102 | |
МСМ40К3, МСМ40К3-ОАкк8, МСМ60К3, МСМ60К3-ОАкк8, МСМ60К2, МСМ60К2-ОАкк8 |
400, 326, 126 |
Окончание таблицы 2
1 |
2 |
3 |
7 Масса, кг, не более |
МСМ6.7, МСМ6.7-ОАкк8 |
7,6 |
МСМ36, МСМЗб-DAkkS, МСМ66, МСМбб-DAkkS, МСМ106, МСМЮб-DAkkS |
16 | |
МСМ605, МСМ605-DAkkS, МСМ1005, МСМ1005-DAkkS, МСМ1004, МСМ1004-DAkkS |
16,3 | |
МСМ2004, МСМ2004-DAkkS, МСМ5004, МСМ5004-DAkkS, МСМ5003, МСМ5003-DAkkS |
15 | |
МСМ10К3, МСМ10К3-DАkkS |
13,9 | |
МСМ40К3, МСМ40К3-DAkkS, МСМ60К3, МСМ60К3-DAkkS, МСМ60К2, МСМ60К2-DAkkS |
18,6 | |
8. Потребляемая мощность, В •А, не более |
для всех модификаций |
35 |
9. Параметры сетевого питания:
|
для всех модификаций |
(100 -240)+-1150%% 50 - 60 |
10. Условия эксплуатации:
|
для всех модификаций |
от + 10 до + 30 от 40 до 70 |
11. Средний срок службы, лет |
для всех модификаций |
10 |
12. Средняя наработка до первого отказа, ч |
для всех модификаций |
4000 |
