Номер по Госреестру СИ: 64209-16
64209-16 Весы неавтоматического действия высокого класса точности
(SQP)
Назначение средства измерений:
Весы неавтоматического действия высокого класса точности SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия высокого класса точности
Рисунок № 1
Внешний вид.
Весы неавтоматического действия высокого класса точности
Рисунок № 2
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)
Таблица 3
ПО весов |
Наименование ПО |
Идентификационное наименование ПО, высвечиваемое на дисплее |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
ПО взвешивающего модуля |
SQP-В SQP-С |
Version BAC |
00-50-02.ХХ или 00-50-05.ХХ или 00-50-07.XX |
1701 15B2 1577 |
контрольная сумма |
SQP-E |
00-51-02.XX или 00-51-04.XX |
1578 14A0 | |||
ПО модуля терминала |
SQP-B, SQP-C, SQP-E |
Version APC |
01-70-02.ХХ или 01-70-03.XX |
6587 9352 | |
Примечания: Модификации идентификационного наименования ПО связана с модификациями весоизмерительного устройства (В - для 613-1ORU; С - для 6102-1ORU, 6101-1ORU, 3101-1ORU, Е - для 6101-1ORU, 6100-1ORU, 5100-1ORU) ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014.

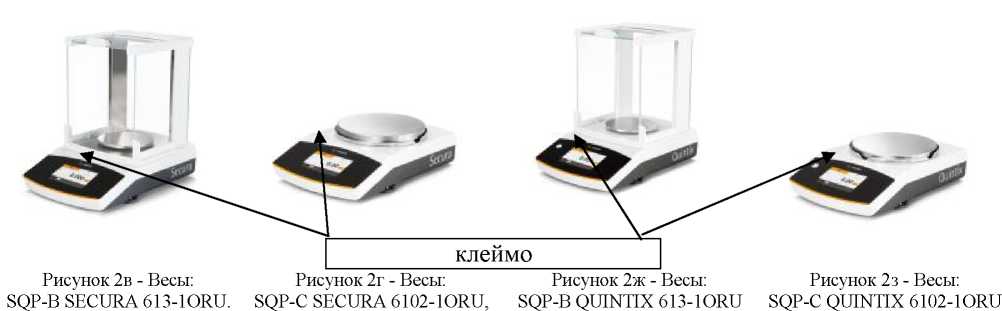

Фотографии внешнего вида весов представлены на рисунках 2а - 2л.
SQP-C SECURA 3101-1ORU,
SQP-C SECURA 6101-1ORU.
SQP-Е QUINTIX 6101-1ORU,
SQP-Е QUINTIX 6100-1ORU.
клеймо
Рисунок 2л - Весы:
SQP-Е PRACTUM 6101-1ORU,
SQP-Е PRACTUM 6100-1 ORU.
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками, если позволяют условия эксплуатации
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия высокого класса точности SQP
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия.
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири класса точности Е2, F1, F2 по ГОСТ OIML R 111-1-2009 (первого, второго, третьего разряда по ГОСТ 8.021-2005).
Изготовитель
Sartorius Lab Instruments GmbH & Co.KG
Weender Landstrasse 94 - 108, 37075 Goettingen, Germany
Tel: +49.551.308.0, Fax: +49.551.308.3289
http://www.sartorius.de
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.
Тип весов представлен двумя семействами:
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством установки по уровню (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- совмещённым устройством установки нуля и уравновешивания тары (4.6.9);
-
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).
Дополнительно весы оснащены следующими функциями:
-
- устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);
-
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где
X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: В, С, Е;
X2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix, Practum);
X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (613-1ORU, 6102-1ORU, 6101-1ORU, 3101-1ORU, 6100-1ORU).
Весы выпускаются в разных модификациях, отличающихся:
- техническими и метрологическими характеристиками взвешивающего модуля:
Таблица 1
В |
С |
Е |
613-1ORU |
6101-1ORU |
6100^RU |
6102^RU |
6101-1ORU | |
3101-1ORU |
- количеством режимов работы, не связанных со взвешиванием (прикладные программы меню):
Таблица 2
Secura |
Quintix |
Practum | |
индивидуальная маркировка |
+ |
- | |
определение минимального веса образца SQmin |
+ |
- | |
суммирование компонентов |
+ |
+ | |
статистика |
+ |
+ | |
пересчет |
+ |
+ | |
смешивание |
+ |
+ |
+ |
расчет плотности |
+ |
+ |
+ |
процентное взвешивание |
+ |
+ |
+ |
взвешивание подвижных объектов |
+ |
+ |
+ |
контрольное взвешивание |
+ |
+ |
+ |
максимальное значение |
+ |
+ |
+ |
подсчет штук |
+ |
+ |
+ |
Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.
Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.
Идентификационные маркировки и защитные пломбы

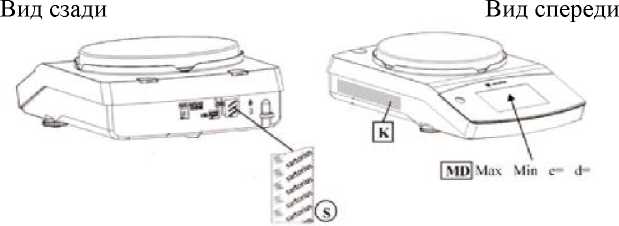

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.
Рисунок 1 - Идентификационные маркировки и защитные пломбы
На рисунке 1 использованы следующие обозначения:
S | - защитная пломба
MD -метрологические характеристики Min, Max, e, и d
kJ - наклейка с обозначением модели весов и метрологических характеристик:
С€13 001234557»
Satttrta* LM lmtn₽wrttflrr«m И. Г9
SQP-B
0LHNTIX513-1OW
отг-я-ш
-f 1D*C J. *ЭГС I» - UL
сю
Иий Ifl 0<rt?W
Mu 5l0g Ш» Mmf i* lOmp <■ lag
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где
X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: В, С, Е;
X2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix, Practum);
X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (613-1ORU, 6102-1ORU, 6101-1ORU, 3101-1ORU, 6100-1ORU).
Весы выпускаются в разных модификациях, отличающихся:
- техническими и метрологическими характеристиками взвешивающего модуля:
Таблица 1
В |
С |
Е |
613-1ORU |
6101-1ORU |
6100^RU |
6102^RU |
6101-1ORU | |
3101-1ORU |
- количеством режимов работы, не связанных со взвешиванием (прикладные программы меню):
Таблица 2
Secura |
Quintix |
Practum | |
индивидуальная маркировка |
+ |
- | |
определение минимального веса образца SQmin |
+ |
- | |
суммирование компонентов |
+ |
+ | |
статистика |
+ |
+ | |
пересчет |
+ |
+ | |
смешивание |
+ |
+ |
+ |
расчет плотности |
+ |
+ |
+ |
процентное взвешивание |
+ |
+ |
+ |
взвешивание подвижных объектов |
+ |
+ |
+ |
контрольное взвешивание |
+ |
+ |
+ |
максимальное значение |
+ |
+ |
+ |
подсчет штук |
+ |
+ |
+ |
Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.
Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.
Идентификационные маркировки и защитные пломбы
Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 1.
Рисунок 1 - Идентификационные маркировки и защитные пломбы
На рисунке 1 использованы следующие обозначения:
S | - защитная пломба
MD -метрологические характеристики Min, Max, e, и d
kJ - наклейка с обозначением модели весов и метрологических характеристик:
С€13 001234557»
Satttrta* LM lmtn₽wrttflrr«m И. Г9
SQP-B
0LHNTIX513-1OW
отг-я-ш
-f 1D*C J. *ЭГС I» - UL
сю
Иий Ifl 0<rt?W
Mu 5l0g Ш» Mmf i* lOmp <■ lag
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)
Таблица 3
ПО весов |
Наименование ПО |
Идентификационное наименование ПО, высвечиваемое на дисплее |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
ПО взвешивающего модуля |
SQP-В SQP-С |
Version BAC |
00-50-02.ХХ или 00-50-05.ХХ или 00-50-07.XX |
1701 15B2 1577 |
контрольная сумма |
SQP-E |
00-51-02.XX или 00-51-04.XX |
1578 14A0 | |||
ПО модуля терминала |
SQP-B, SQP-C, SQP-E |
Version APC |
01-70-02.ХХ или 01-70-03.XX |
6587 9352 | |
Примечания: Модификации идентификационного наименования ПО связана с модификациями весоизмерительного устройства (В - для 613-1ORU; С - для 6102-1ORU, 6101-1ORU, 3101-1ORU, Е - для 6101-1ORU, 6100-1ORU, 5100-1ORU) ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014.
Фотографии внешнего вида весов представлены на рисунках 2а - 2л.
SQP-C SECURA 3101-1ORU,
SQP-C SECURA 6101-1ORU.
SQP-Е QUINTIX 6101-1ORU,
SQP-Е QUINTIX 6100-1ORU.
клеймо
Рисунок 2л - Весы:
SQP-Е PRACTUM 6101-1ORU,
SQP-Е PRACTUM 6100-1 ORU.
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками, если позволяют условия эксплуатации
Таблица 4
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
613-1ORU |
6102-1ORU |
6101-1ORU |
3101-1ORU |
6100-1ORU |
1 Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
2 Максимальная нагрузка Мах, г |
610 |
6100 |
6100 |
3100 |
6100 |
3 Поверочное деление, е, г |
0,01 |
0,1 |
SQP-C - 0,1 SQP-Е - 1 |
0,1 |
1 |
4 Действительная цена деления d, г |
0,001 |
0,01 |
0,1 |
0,1 |
1 |
5 Число поверочных делений, n |
61000 |
61000 |
SQP-C - 61000 SQP-Е - 6100 |
31000 |
6100 |
6 Минимальная нагрузка Мт, г |
0,02 |
0,5 |
5 |
5 |
50 |
7 Время установления показаний, с, не более |
1,5 |
1,5 |
2 |
2 |
2 |
8 Диаметр грузоприемной платформы, мм |
120 |
180 | |||
9 Г абаритные размеры, мм, не более |
359х218х319 |
359х218х94 | |||
10 Масса весов, кг, не более |
5,1 |
5,2 |
-
11 Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах:
до 5000 e включ. ±0,5е (±1 е)
свыше 5000 e до 20000 е включ. ±1,0 е (±2 е)
свыше 20000 е до Max включ ±1,5 е (±3 е)
-
12 Диапазон уравновешивания тары, г от 0 до Max ;
-
13 Параметры источника питания для сетевого адаптера весов (100 - 240) ±10 % В / 50 60 Гц
Напряжение питания весов составляет от 12 до 18 В постоянного тока.
-
14 Потребляемая мощность, максимальная 2 Вт
-
15 Температуры эксплуатации, °С (3.9.2.2 ГОСТ OIML R 76-1-2011)
Таблица 5
Модификация весов |
SECURA |
QUINTIX |
PRACTUM |
Температуры эксплуатации, °С |
от + 10 до +30 |
от + 10 до +30 |
от + 10 до +30 |
