Номер по Госреестру СИ: 70720-18
70720-18 Весы неавтоматического действия
(PMA)
Назначение средства измерений:
Весы неавтоматического действия РМА (далее - весы) предназначены для измерений массы при статическом взвешивании в процессе смешивания красок и лакокрасочных материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, последующий пересчет его в единицы массы, хранение данных юстировки, вывод данных на дисплей и передачу на периферийные устройства) и модуль терминала (только VIS1) (метрологически значимые функции - хранение результатов измерений). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для | |
модуля терминала VIS 1 |
взвешивающего модуля | |
Идентификационное наименование ПО |
APC |
BAC |
Номер версии (идентификационный номер) ПО |
не ниже 01-72-03.00 |
не ниже 00-56-00.00 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия РМА
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений.
Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co.KG», Германия.
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны третьего разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунком 1.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», ГерманияАдрес: Otto-Brenner-StraBe 20, 37079 Gottingen, Germany
Телефон: +49.551.308.0
Факс: +49.551.308.3289
Web-сайт https://www.sartorius.com
Заявитель
ООО «Сарториус РУС»
ИНН 7813160042
Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., дом 70, литер А.
Телефон: (812) 327-53-27
Web-сайт: www.sartorius.ru
E mail: info@sartorius.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Результат взвешивания выводится на модуль терминала, оснащенный цветным экраном. Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройствами установки нуля (Т.2.7.2);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4);
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- совмещённым устройством установки нуля и уравновешивания тары (4.6.9);
-
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4);
-
- устройством полуавтоматической юстировки (4.1.2.5).
Весы выпускаются в разных модификациях, отличающихся:
-
- исполнением модуля терминала:
EVO1- c сегментным ЖК-дисплеем, VIS1- с графическим сенсорным ЖК-дисплеем (LCD);
-
- конструктивным исполнением для применения весов в различных зонах;
-
- длиной соединительного кабеля USB;
-
- типом блока питания и способом подключения весов к сети питания (через:
компьютер (ПК), блок питания);
-
- конструктивным исполнением интерфейса для передачи данных и автоматического протоколирования
Обозначение модели весов складывается из позиций: X1X2X3X4RU-C, где
X1 - модификация, связанная с исполнением модуля терминала: EVO1, VIS1;
X2 - модификация, связанная с конструктивным исполнением-взвешивающего модуля и модуля терминала для применения весов в различных зонах: S, Y, X;
X3 - модификация, связанная с наличием и длиной соединительного кабеля USB: 1, 2, 3, 4;
Х4 - модификация, связанная с типом блока питания: N1, M1.
Весы имеют несколько режимов работы (прикладных программ), не связанных с взвешиванием (4.20):
-
- расчет с помощью коэффициента (рецептурное взвешивание);
-
- взвешивание с функцией пересчета;
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунках 1 и 2.

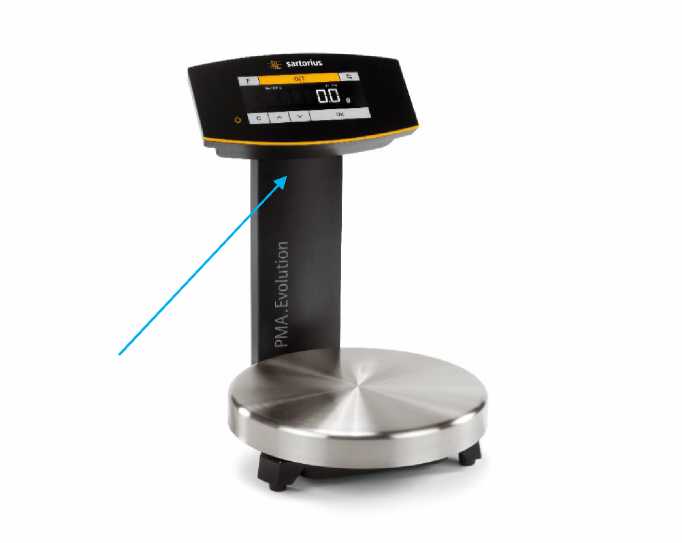

Рисунок 1 - Общий вид весов неавтоматического действия PMA
На рисунке 1 стрелкой обозначено место нанесения знака поверки в виде наклейки.
MD
Вид сбоку
Вид снизу

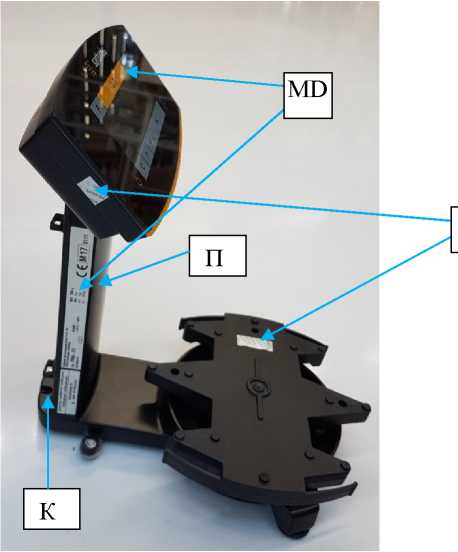

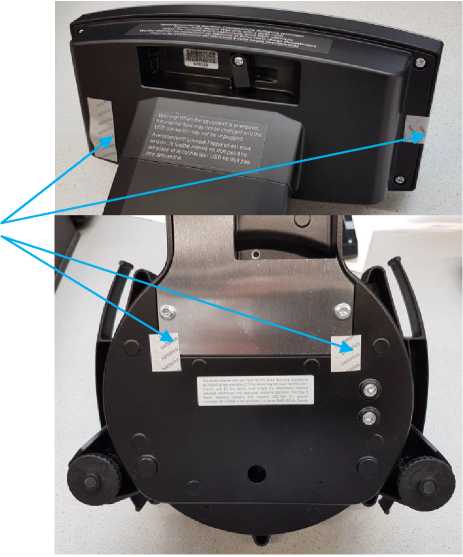

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
На рисунке 2 использованы следующие обозначения:
П - место нанесения знака поверки;
MD- наклейка с метрологическими характеристиками весов: Min, Max, e, d, класс точности, температура эксплуатации;
S - защитная пломба;
J£ - наклейка с обозначением модели весов и заводского номера (один из вариантов)
Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Germany гт-гд f ''tt EV01S1N1RU-C UilK.
S/H12345673 |||ll||||lll|lllllllllll Made in Germany
Таблица 4 -
Наименование |
Количество |
Весы неавтоматического действия PMA |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Блок питания |
1 шт. |
*Кабель соединительный USB, х м |
1 шт. |
*Преобразователь Ex-Link |
1 шт. |
*Кабель для соединения преобразователя с весами |
1 шт. |
*позиции поставляются по дополнительному заказу
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ OIML R 76-1-2011 |
II |
Максимальная нагрузка Мах, г |
7500 |
Минимальная нагрузка Мт, г |
5 |
Поверочное деление, е, г |
1 |
Действительная цена деления d, г |
0,1 |
Число поверочных делений, n |
7500 |
Пределы допускаемой погрешности при поверке (в эксплуатации), г: от 0 до 5 кг включ. св. 5 кг до Max включ. |
± 0,5 (± 1,0) ± 1,0 (± 2,0) |
Диапазон уравновешивания тары |
от 0 до Мах |
Диапазон предварительного задания массы тары |
от 0 до Мах |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания блока питания: | |
- напряжение переменного тока, В |
22025 -120 |
- частота, Гц |
50/60 |
Потребляемая мощность, Вт, не более |
5,1 |
Диаметр грузоприемной платформы, мм |
233 |
Габаритные размеры весов, мм, не более | |
- глубина |
324 |
- ширина |
233 |
- высота |
344 |
Масса весов, кг, не более |
2,4 |
Температура эксплуатации, °С |
от +10 до +30 |
(3.9.2.2 ГОСТ OIML R 76-1-2011) |
