Номер по Госреестру СИ: 33294-09
33294-09 Компараторы массы
(CCE)
Назначение средства измерений:
Компараторы массы ССЕ предназначены для измерения массы методом сличения.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
CCE
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 12 | 18 | 1,50 |
| ФГБУ «ГНМЦ» Минобороны России | Юридические лица | 5 | 11 | 2,20 |
| ООО "Сартогосм" | Юридические лица | 3 | 6 | 2,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Костромской области" | Юридические лица | 3 | 6 | 2,00 |
| ФБУ "Ростест-Москва" | Юридические лица | 3 | 5 | 1,67 |
| АО "ПО"Севмаш" | Юридические лица | 3 | 5 | 1,67 |
| Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Костромской области» | Юридические лица | 3 | 4 | 1,33 |
| ООО "СМ-ЛАБ" | Юридические лица | 3 | 4 | 1,33 |
| Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева», ИНН 7809022120 | Юридические лица | 3 | 4 | 1,33 |
| АО "ПО "Севмаш" | Юридические лица | 3 | 3 | 1,00 |
| АО «ПО «Севмаш» | Юридические лица | 3 | 3 | 1,00 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 3 | 3 | 1,00 |
| ООО «Донстандартметрология» | Юридические лица | 3 | 3 | 1,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Мурманской области" | Юридические лица | 2 | 7 | 3,50 |
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" | Юридические лица | 2 | 6 | 3,00 |
| ФБУ 'Кировский ЦСМ' | Юридические лица | 2 | 6 | 3,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний во Владимирской области" | Юридические лица | 2 | 6 | 3,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области" | Юридические лица | 2 | 5 | 2,50 |
| ФГУП "ФЦДТ "СОЮЗ" | Юридические лица | 2 | 5 | 2,50 |
| ОАО "РЖД" | Юридические лица | 2 | 4 | 2,00 |
| АО "ФЦДТ "Союз" | Юридические лица | 2 | 2 | 1,00 |
| ФБУ «Донецкий ЦСМ» | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "НПП "Исток" им. Шокина" | Юридические лица | 2 | 2 | 1,00 |
| АО "Востсибнефтегаз" | Юридические лица | 1 | 6 | 6,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области" | Юридические лица | 1 | 4 | 4,00 |
| ФБУ "Чувашский ЦСМ" | Юридические лица | 1 | 3 | 3,00 |
| Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тульской, Орловской, Рязанской, Калужской, Смоленской и Брянской областях» | Юридические лица | 1 | 3 | 3,00 |
| ООО "НОРИЛЬСКНИКЕЛЬРЕМОНТ" | Юридические лица | 1 | 3 | 3,00 |
| ФБУ "Нижегородский ЦСМ" | Юридические лица | 1 | 3 | 3,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.





Компараторы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Версии ПО высвечиваются при обращении к одноименному подпункту меню.
Идентификационные данные ПО компараторов массы ССЕ
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ПО ССЕ |
|
Номер версии (идентификационный номер) ПО |
01-47-ХХ |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Примечание - ХХ - от 01 до 99
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
приведены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам массы ССЕ
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2. Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
осуществляется по методике поверки МП №2301-0086-2009 «Компараторы массы ССЕ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 18.11.2009 г.
Перечень средств измерений, необходимых для поверки: гири эталонные 1 разряда по
ГОСТ 8.021-2005.
Принцип действия компаратора основан на преобразовании веса нагрузки в силу тока, протекающего в соленоиде обратного магнитного преобразователя, уравновешивающего вес сличаемых гирь. Сила тока измеряется методом широтно-импульсной модуляции, в соответствии с которым ток преобразуется в импульсы заданной частоты, но различной длительности, пропорциональной весу, а следовательно массе сличаемых гирь.
Электрический сигнал преобразуется в цифровой код. Результат измерений выводится на жидкокристаллический дисплей компаратора.
Весовая ячейка, электронная и механическая системы компараторов, механизм сервопривода для калибровки размещены в двух блоках, электронном и весовом, соединенных между собой кабелем.
В компараторах предусмотрены цифровой отсчет, полуавтоматическая калибровка, выборка массы тары, интерфейс RS232 для связи с периферийными устройствами.
Компараторы ССЕ6, ССЕ36, ССЕ66, ССЕ106, ССЕ605, ССЕ1004, ССЕ1005, ССЕ2004, ССЕ5004, ССЕ5003 имеют функцию автоматической калибровки и юстировки isoCAL (в зависимости от времени и температуры).
Компараторы ССЕ6, ССЕ36, ССЕ66, ССЕ106, ССЕ605, ССЕ1005 имеют полуавтоматическую ветрозащитную витрину; ССЕ111, ССЕ1004, ССЕ2004, ССЕ5004, ССЕ5003, ССЕ10000, ССЕ10000S - ветрозащитную витрину.
Компараторы ССЕ выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, дискретностью отсчета и номинальными значениями массы сличаемых гирь: ССЕ6, ССЕ36, ССЕ66, ССЕ106, ССЕ111, ССЕ605, ССЕ1005, ССЕ1004, ССЕ2004, ССЕ5004, ССЕ5003, ССЕ10000S, ССЕ10000, ССЕ10К3, ССЕ40К3, ССЕ60К3, ССЕ60К2.
Компараторы имеют следующие функциональные возможности:
- адаптация к условиям эксплуатации (4 уровня фильтрации);
- управление временем компарирования (диапазон стабильности, задержка символа стабилизации);
- установки параметров интерфейса.
Питание компаратора осуществляется от сети переменного тока.
Общий вид компараторов приведён рисунках 1 - 8.
Рисунок 1
Компаратор ССЕ6
Рисунок 3
Компаратор ССЕ111

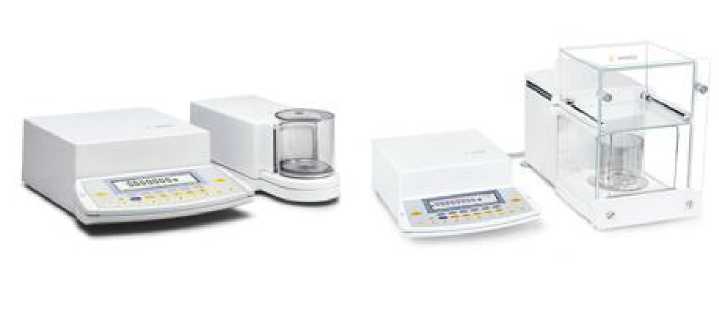

Рисунок 2
Компараторы ССЕ36; ССЕ66; ССЕ106;
Рисунок 6
Компараторы ССЕ10000; CCE10000S
Рисунок 4

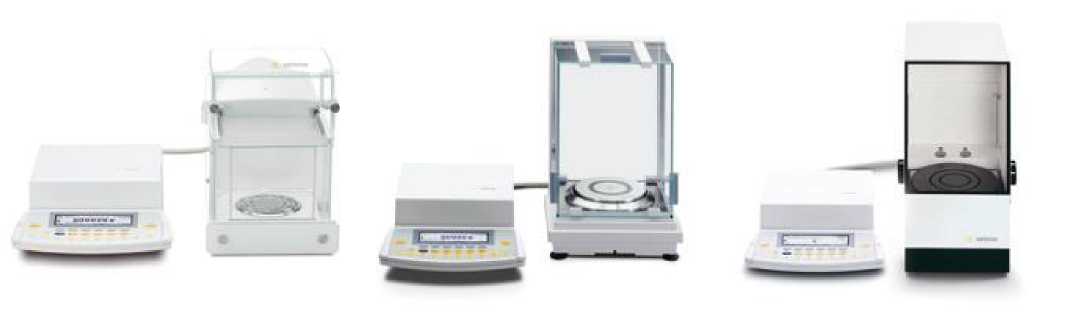

Компараторы ССЕ605; ССЕ1005

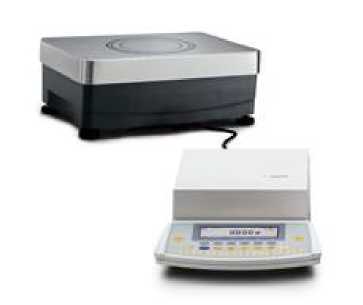

Рисунок 5
Компараторы ССЕ1004; ССЕ2004;
ССЕ5004; ССЕ5003

|
Рисунок 7 |
Рисунок 8 |
|
Компаратор ССЕ10К3 |

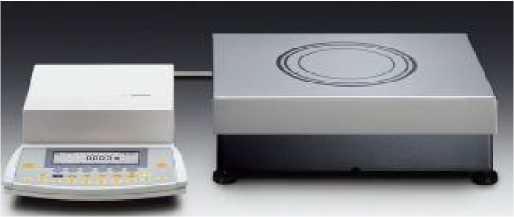

Компараторы ССЕ40К3; ССЕ60К3; ССЕ60К2 |
