МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 июня 2019 г,                                              №  1301

Москва

О внесении изменений в описание типа на весы неавтоматического действия специального класса точности SQP

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Сарториус Рус» от 18 апреля 2019 г. № 161 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия специального класса точности SQP, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64210-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и

СЕЕ-ДЖИЯ О СтИФИКАГг

сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» мая 2019 г. № 1301

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия специального класса точности SQP

Весы неавтоматического действия специального класса точности SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.

Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза;

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1);

• -  совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями:

• -  устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где

X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: F (225D-1ORU, 215D-1ORU, 125-1ORU, 125D-1ORU, 65-1ORU, 35-1ORU); G (324-1ORU); H (26-1ORU); I (1103-1ORU).

X2 - модификация, связанная с количеством режимов работы, не связанных со взвешиванием (коммерческие названия: Secura, Quintix).

Режимы работы, не связанные со взвешиванием (прикладные программы меню для Secura, Quintix): суммирование компонентов, статистика, пересчет, смешивание, расчет плотности, процентное взвешивание, взвешивание подвижных объектов, контрольное взвешивание, максимальное значение, подсчет штук. Режимы работы, не связанные со взвешиванием (прикладные программы меню только для Secura): индивидуальная маркировка (для Secura), определение минимального веса образца SQmin (для Secura).

X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (26-ЮКи, 225D-KRU, 215D-KRU, 125-KRU, I25D-|()RU, 65-KRU, 35-KRU, 324-l()RU, 1103-1ORU).

Весы с ценой деления менее 0,0| г оснащены стационарной ветрозащитной витриной.

Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

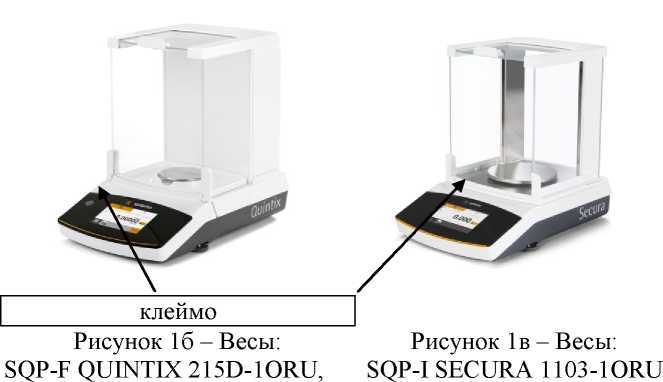

(бщий вид весов представлен на рисунках 1а - |в.

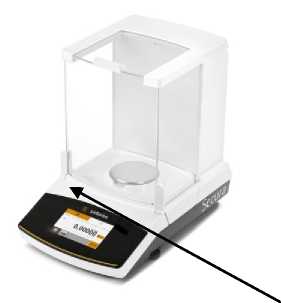

Рисунок 1а - Весы:

SQP-H SECURA 26-1(RU, SQP-F SECURA 225D-1(RU, SQP-F SECURA 125-1(RU,

SQP-G SECURA 324-1(RU

SQP-F QUINTIX 125D-1(RU,

SQP-F QUINTIX 65-1(RU,

SQP-F QUINTIX 35-1(RU.

Идентификационные маркировки и защитные пломбы

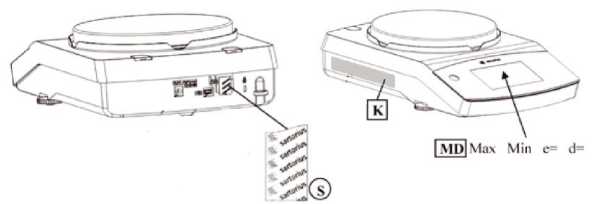

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади                              Вид спереди

Рисунок 2 Идентификационные маркировки и защитные пломбы

На рисунке 2 использованы следующие обозначения:

S | - защитная пломба

MD -метрологические характеристики Min, Max, e, и d

_К - наклейка с обозначением модели весов и метрологических характеристик:

Sartorius Lab Instruments GmbH & Co. KG Goettingen, GermBny

SQP-F

SECURA125- 1ORU

012-09-014           Мак 120д

+17°CJ.+27^eC         Min 10mg

+ 10^eC./. + 30“C iso-CAL «■ 1mg

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Пр имечания:

Модификации идентификационного наименования ПО связана с модификациями взвешивающего модуля (F - для 225D-1ORU, 215D-1ORU, 125-1ORU, 125D-1ORU, 65-1ORU, 35-1ORU, G- для 324-1ORU, H- для 26-1ORU, I- для 1103-1ORU);

ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками на рисунке 1а- 1в, если позволяют условия эксплуатации.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технически характеристики

Таблица 4 - Температуры эксплуатации весов (3.9.2.2 ГОСТ OIML R 76-1-2011)

наносится на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны массы первого разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co.KG», Германия

Sartorius Lab Instruments GmbH & Co.KG, Германия

Адрес: Otto-Brenner-Str. 20 37079 Goettingen, Germany

Телефон: +49.551.308.0, факс: +49.551.308.3289

Web-сайт: http://www.sartorius.de

Общество с ограниченной ответственностью «Сарториус РУС» (ООО «Сарториус РУС») ИНН 7813160042

Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, помещение 102-109, 121-126/11Н

Телефон/факс: +7 (812) 327-53-27, +7 (812) 327-53-23

Web-сайт: https://www.sartorius.ru

E-mail: info@ sartorius.ru

ФГУП «Уральский научно-исследовательский институт метрологии», (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7(343) 350-26-18, факс: +7(343) 350-20-39

Web-сайт: https://uniim.ru

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
