№2675 от 24.10.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 374577
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2675 от 24.10.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «24» октября 2022 г. № 2675
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Датчики силы |
НТ 049 |
69186-17 |
АО "НИИ физических измерений" (НИИФИ), г. Пенза |
16.11.2027 | |
|
2. |
Солемеры |
PAL |
69113-17 |
- |
Фирма "Atago Со., Ltd.", Япония |
31.10.2027 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» октября 2022 г. № 2675
Лист № 1
Всего листов 5
Регистрационный № 69113-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Солемеры PAL
Назначение средства измеренийСолемеры PAL (далее - солемеры) предназначены для измерения массовой доли растворенных солей в пересчете на хлорид натрия в водных растворах.
Описание средства измеренийПринцип действия солемеров основан на измерении электропроводности водных растворов солей, последующей температурной коррекции электропроводности при помощи встроенного температурного датчика и определении массовой доли растворенных солей в пересчете на хлорид натрия.
Солемеры состоят из блока электроники со встроенным микропроцессором и жидкокристаллическим дисплеем, блока управляющих клавиш, интегрированной (модели PAL-SALT, PAL-SALT Mohr, ES-421) или выносной (модель PAL-SALT PROBE) кондуктометрической ячейкой, комбинированной с температурным датчиком.
Перед началом измерений кондуктометрическая ячейка солемера промывается водой или этанолом, после чего вытирается чистой салфеткой. Проба помещается в кондуктометрическую ячейку, где происходит измерение электропроводности с последующим автоматическим расчетом массовой доли солей в пробе. После проведения измерений ячейка вновь промывается и высушивается.
Солемеры выпускаются 4 моделей: PAL-SALT, PAL-SALT Mohr, PAL-SALT PROBE и ES-421, которые отличаются друг от друга типом кондуктометрической ячейки (интегрированная у моделей PAL-SALT, PAL-SALT Mohr, ES-421; выносная у модели PAL-SALT PROBE), метрологическими характеристиками, возможностью отображать показания температуры измеряемых проб (PAL-SALT, PAL-SALT Mohr), диапазонами температурной коррекции, классами защиты от пыли и влаги. В солемерах PAL-SALT Mohr реализована возможность корректировки полученных значений массой доли солей в пробах с учетом результатов, полученных при титровании тех же проб по методу Мора, путем ввода соответствующего коэффициента в солемер.
Каждый экземпляр солемеров однозначно идентифицируется по наименованию и серийному номеру. Серийный номер наносится на нижнюю панель солемеров и имеет буквенно-цифровое обозначение. Нанесение знака поверки и знака утверждения типа на солемеры не предусмотрено.
Общий вид средств измерений представлен на рисунке 1. Место нанесения серийного номера на солемеры представлено на рисунке 2.

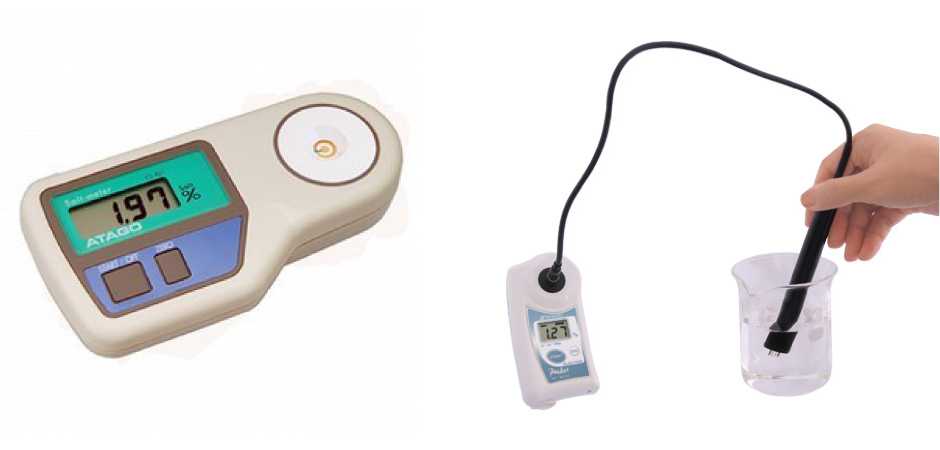

А - Солемер ES-421

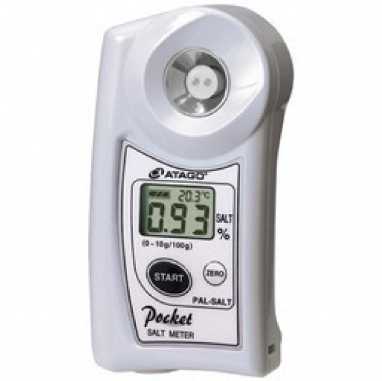

В - Солемер PAL-SALT
Б - Солемер PAL-SALT PROBE

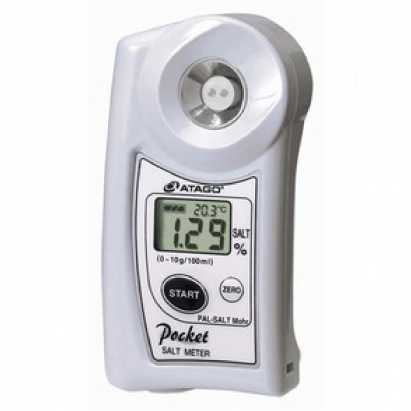

Г - Солемер PAL-SALT Mohr
Рисунок 1 - Общий вид средств измерений

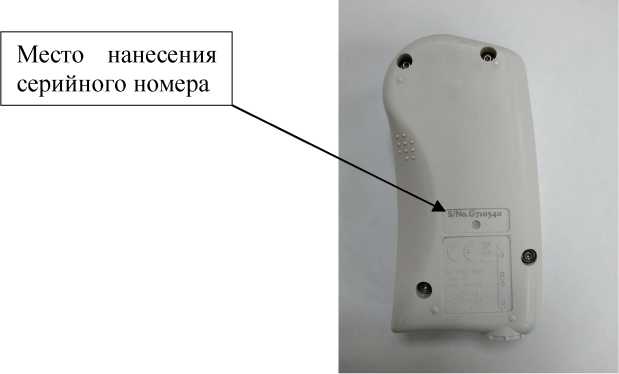

Рисунок 2 - Место нанесения серийного номера на солемеры PAL
Пломбирование солемеров не предусмотрено.
Программное обеспечениеСолемеры оснащены встроенным программным обеспечением, которое невозможно идентифицировать, позволяющим осуществлять сбор экспериментальных данных, проводить калибровку.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
|
Таблица 1 - Метрологические характе |
ристики | |||
|
Наименование характеристики |
Значения характеристик для солемера | |||
|
ES-421 |
PAL-SALT PROBE |
PAL-SALT |
PAL-SALT Mohr | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений массовой доли растворенных солей в водных растворах*,% |
от 0,00 до 10,0 |
от 0,00 до 7,0 |
от 0,00 до 10,0 | |
|
Пределы допускаемой:
|
± 0,05 ± 5 |
- |
± 0,05 ± 5 | |
|
Пределы допускаемой:
в диапазоне св. 2,0 до 5,0 включ., %
в диапазоне св. 5,0 до 7,0 включ., % |
- |
± 0,1 ± 5 ± 10 |
- | |
|
* в пересчете на массовую долю хлорида натрия. | ||||
|
Таблица 2 - Основные технические ха |
рактеристики | ||
|
Наименование характеристики |
Значения характеристики для солемера | ||
|
ES-421 |
PAL-SALT PROBE |
PAL-SALT PAM-SALT Mohr | |
|
Цена деления шкалы массовой доли растворенных солей в диапазоне, %:
|
0,01 0,1 |
- |
0,01 0,1 |
|
Цена деления шкалы массовой доли растворенных солей в диапазоне, %:
|
- |
0,01 0,1 |
- |
|
Наименование характеристики |
Значения характеристики для солемера | |||
|
ES-421 |
PAL-SALT PROBE |
PAL-SALT |
PAL-SALT Mohr | |
|
Диапазон показаний температуры |
от +5 | |||
|
раствора, °С |
- |
- |
до +100 | |
|
Цена деления шкалы | ||||
|
температуры, °С |
- |
- |
0,1 | |
|
Диапазон автоматической |
от +10 |
от +3 |
от +5 | |
|
температурной коррекции, °С |
до +40 |
до +30 |
до +100 | |
|
Объем пробы, см3 |
1,0 |
0,6 | ||
|
Время измерения, с |
3 | |||
|
Параметры электрического питания: |
9 |
3 | ||
|
- напряжение постоянного тока, В |
(батарея 006Р) |
(две ААА щелочные батареи) | ||
|
Класс защиты |
- |
IP 65 | ||
|
Габаритные размеры, мм, не более | ||||
|
- ширина |
170 |
55 | ||
|
- длина |
90 |
31 | ||
|
- высота |
40 |
109 | ||
|
Масса, г, не более |
300 |
100 | ||
|
Условия эксплуатации: | ||||
|
- температура окружающей | ||||
|
среды, °С |
от +10 до +40 | |||
|
- относительная влажность, %, | ||||
|
не более |
80 | |||
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Солемер PAL |
PAL-SALT PROBE, PAL-SALT, PAL-SALT Mohr, ES-421 |
1 шт. |
|
Выносная кондуктометрическая ячейка (только для солемера PAL-SALT PROBE) |
- |
1 шт.1) |
|
Раствор для калибровки, 30 см3 (только для солемера PAL-SALT PROBE) |
- |
1 шт.1) |
|
Элемент питания
|
батарея 006Р ААА щелочная батарея |
|
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 154-251-2016 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к солемерам PALГОСТ Р 8.735.0-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «ATAGO Co., Ltd.», Япония.
ИзготовительФирма «ATAGO Co., Ltd.», Япония
Адрес: The Front Tower Shiba Koen, 23rd Floor 2-6-3 Shiba-koen, Minato-ku, Tokyo 105-0011, Japan
Тел.: 81-3-3431-1943
Факс: 81-3-3431-1945
E-mail: overseas@atago.net
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» октября 2022 г. № 2675
Лист № 1
Всего листов 4
Регистрационный № 69186-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силы НТ 049
Назначение средства измеренийДатчики силы НТ 049 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.
Описание средства измеренийОсновным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой M30-8g.
Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.
При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.
Питание мостовых схем датчика осуществляется напряжением (5 ± 0,5) В постоянного тока.
Общий вид датчика НТ 049 с указанием места нанесения заводского номера и маркировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.
Нанесение знака поверки на датчик не предусмотрено.
От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.
Место нанесения заводского номера и маркировки

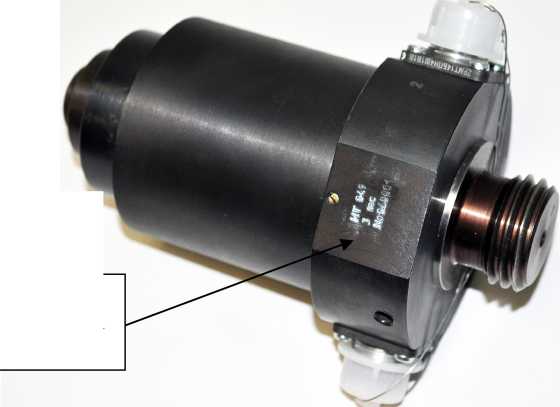

Рисунок 1 - Общий вид датчика НТ 049 с указанием места нанесения заводского номера и маркировки

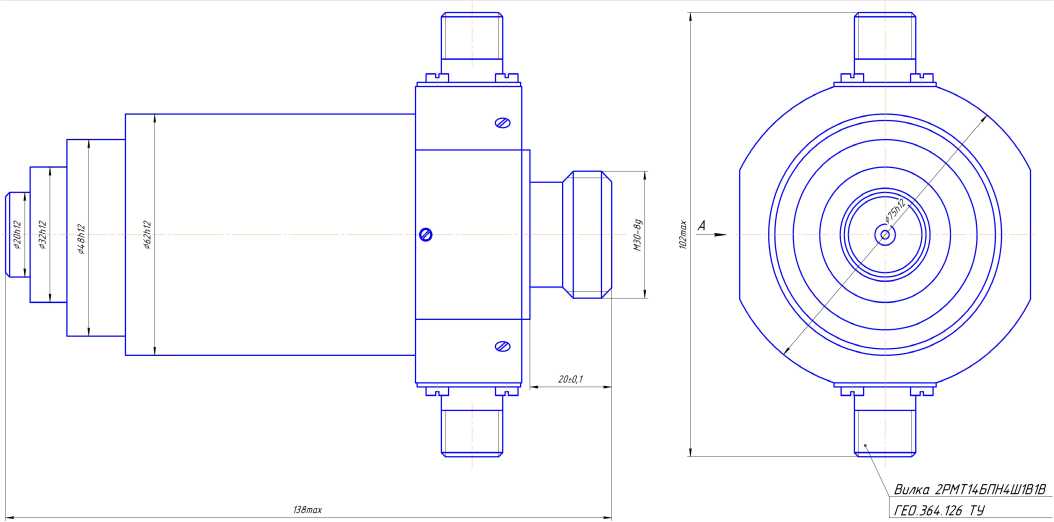

Рисунок 2 - Габаритно-установочные размеры датчика НТ 049
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Диапазоны измерений варианта исполнения датчика, кН (тс)
|
от 0 до 29,4 (от 0 до 3); от 0 до 7,84 (от 0 до 0,8); от 0 до 14,7 (от 0 до 1,5) |
|
Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее |
100 |
|
Входное сопротивление мостовых схем, Ом |
от 719 до 761 |
|
Выходное сопротивление мостовых схем, Ом |
от 679 до 721 |
|
Начальный коэффициент передачи (НКП), мВ/В |
от -0,125 до +0,125 |
|
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В |
от 1,25 до 1, 75 |
|
Категория точности по ГОСТ 28836-90 |
0,25 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные и установочные размеры, мм, не более |
138max*102max, М30 - 8g |
|
Масса, кг, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
5 ± 0,5 |
|
* Нормальные климатические условия, характеризуются:
Примечание - При температуре воздуха выше 30 °С относительная влажность не должна превышать 70 %. | |
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.
Комплектность средства измерений
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
НТ 049 |
1 шт. |
|
Формуляр |
СДАИ.404179.035ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ.404179.035РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в разделе «Методы контроля» технических условий СДАИ.404179.035 ТУ.
Нормативные документы, устанавливающие требования к средству измеренийДатчик силы НТ 049. Технические условия СДАИ.404179.035ТУ.
ИзготовительАкционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, г. Пенза, ул. Володарского, д.8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
E-mail: info@niifi.ru
Испытательный центрАкционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, г. Пенза, ул. Володарского, д.8/10
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Уникальный номер записи в реестре аккредитованных лиц № 30146-14.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2675
5. Контроль за испол
за собой.
Заместитель Руководителя
Сертификат: 029D109B00OBAE27A64C995DDB06O203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
\_____—______
Е.Р. Лазаренко
