Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» января 2020 г. № 133

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы универсальные для измерения длины LMI

Приборы универсальные для измерения длины LMI (далее - приборы) предназначены для измерений контактным методом наружных и внутренних линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями, поверки или калибровки калибров-пробок, колец, а также геометрических размеров резьбы.

Приборы универсальные для измерения длины LMI сконструированы с учетом принципа компарирования Аббе. Принцип действия основан на измерении перемещения растровой стеклянной шкалы, установленной в подвижной пиноли. Конструктивно приборы представляют собой однокоординатный измерительный прибор на чугунной или гранитной станине с системами электронного цифрового преобразования измеряемых величин.

Приборы универсальные для измерения длины LMI позволяют реализовать два метода измерения: прямой метод измерения в диапазоне (0  100) мм и метод сравнения с образцовой

мерой, диапазон которого определяется габаритами основания прибора.

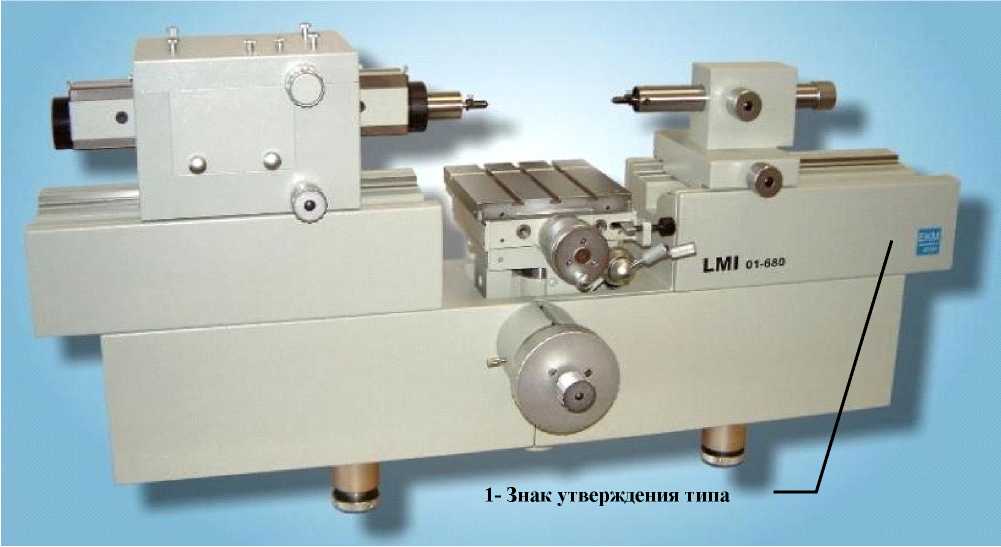

Рисунок 1 - Фотография внешнего вида

Приборы состоят из чугунного или гранитного основания, измерительного узла, перемещающегося по направляющим основания, и задней бабки. Измерительный узел содержит подвижную пиноль с установленной в ней высокоточной стеклянной растровой шкалой, а в задней бабке установлена жестко фиксируемая пиноль. Измеряемый объект устанавливается на предметном измерительном столе. Измерительный узел содержит блок регулировки измерительного усилия. Результаты измерений поступают в ПК. Программное обеспечение LMI-MS обеспечивает управление процессом измерения и анализ результатов измерений в процессе работы.

Для расширения возможностей приборы снабжены различными приспособлениями для установки, крепления и позиционирования объектов измерения.

Приборы выпускаются в трёх модификациях: LMI-01-400, LMI-01-680, LMI-01-1000 и могут иметь исполнение: S-стандартное, НА - высокоточное, ЕХ- сверхвысокоточное

Программное обеспечение LMI-MS позволяет:

• -     выбирать метод измерения в зависимости от типа измеряемого СИ;

• -     реализовывать принцип однократного и многократного измерения;

• -     оценивать качество измерения в каждой точке измерения;

• -     отображать результаты измерения на мониторе ПК;

• -     проводить допусковый контроль, сравнивая результаты измерений с допустимыми отклонениями;

• -     в динамическом режиме определять значение измеряемой величины методом автоматического поиска точки экстремума;

• -     контролировать температурный режим в зоне измерения

• -     формировать и распечатывать протоколы измерений.

Идентификационные данные программного обеспечения

Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

осуществляется по документу МП ТИнТ 167-2014 «Приборы универсальные для измерения длины LMI. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 27 октября 2014 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные, 2-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Методы измерений приведены в документе «Приборы универсальные для измерения длины. Модель LMI. Руководство по эксплуатации»

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10^-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Техническая документация EKM Jena GmbH, Германия

EKM Jena GmbH, Германия

Адрес: Germany, 07745 Jena, Moritz-von-Rohr-Str. 1a

Тел.: +49 (0) 3641 236291

Факс: +49 (0) 3641 236292

ООО «ХК «Интра Тул»

Адрес: 198095, г. Санкт-Петербург, ул. Зои Космодемьянской, д.20, литер А

ГСИ СИ ООО «ТестИнТех»

Адрес:123308, г. Москва, ул. Мневники, д.1

Аттестат аккредитации ГЦИ СИ ООО «ТестИнТех» по проведению испытаний средств измерений в целях утверждения типа № 30149-11 от 08.08.2011 г.
