Магазины представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Магазины устанавливаются на носитель мезонинных модулей и через интерфейс стандарта VXI или LXI соединяются информационно с управляющей ПЭВМ.

В качестве носителя мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичные носители мезонинных модулей на основе магистрали VXIbus.

Принцип действия магазина основан на воспроизведении программно задаваемого значения сопротивления постоянному току путём суммирования проводимостей, выбираемых программой из дискретного ряда значений, а также воспроизведения программно задаваемого значения силы постоянного тока, протекающего через воспроизводимое сопротивление постоянному току, путём цифро-аналогового преобразования.

Количество магазинов, устанавливаемых на один носитель мезонинных модулей:

• - до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);

• - до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

По условиям эксплуатации магазины удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 22 °С без предъявления требований по механическим воздействиям.

Внешний вид магазина с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Внешний вид устройств MezaBox и MezaBох\Battery 133W-hrs с установленными магазинами и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 2, 3.

Внешний вид носителей мезонинных модулей НМ-М с установленными магазинами и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведен на рисунке 4.

Место нанесения знака

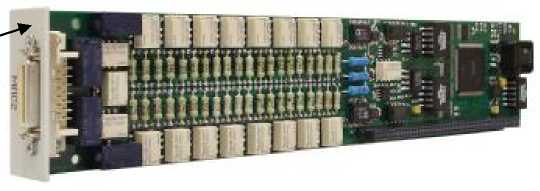

Рисунок 1 - Внешний вид магазина

Место пломбировки

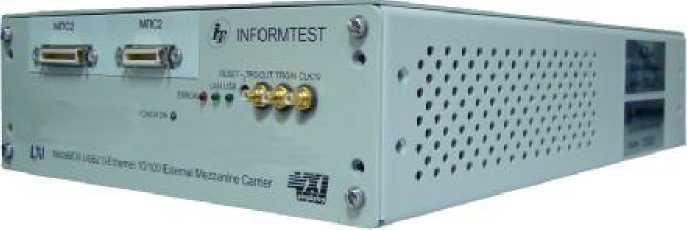

Рисунок 2 - Внешний вид устройства MezaBox с установленными магазинами

Место пломбировки

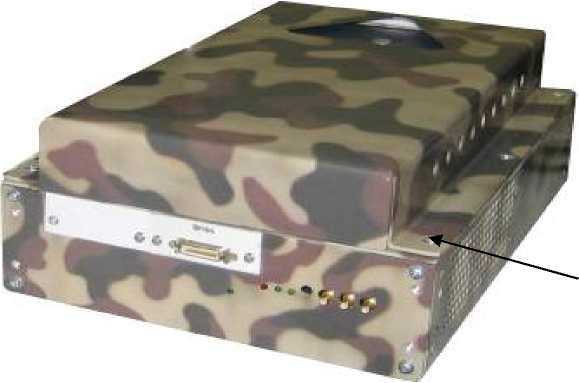

Рисунок 3 - Внешний вид устройства MezaBох\Battery 133W-hrs с установленным магазином

Место пломбировки

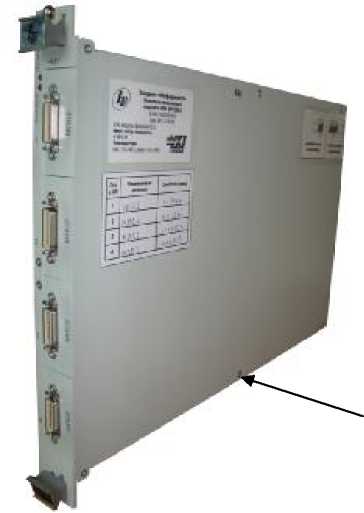

Рисунок 4 - Внешний вид носителя мезонинных модулей НМ-М с установленными

Лист № 3 Всего листов 6

Комплектность магазина сопротивления постоянному току электронного МПС2 приведена в таблице 4.

Таблица 4

Примечание:

⁽¹⁾Программные продукты в соответствии с описью ФТКС.85001-01 90 ОП1 поставляются на компакт-диске.

⁽²⁾При самостоятельной поставке магазина необходимость поставки программных продуктов, эксплуатационных документов, принадлежностей и их количество указывается в договоре на поставку. При поставке магазина в составе другого изделия программные продукты, эксплуатационные документы и принадлежности могут не включаться в состав магазина, а включаться в состав изделия, в котором поставляется магазин.

Комплектность магазина сопротивления постоянному току электронного МПС2-2 приведена в таблице 5.

Таблица 5

Примечание:

⁽¹⁾Программные продукты в соответствии с описью ФТКС.85001-01 90 ОП1 поставляются на компакт-диске.

⁽²⁾При самостоятельной поставке магазина необходимость поставки программных продуктов, эксплуатационных документов, принадлежностей и их количество указывается в договоре на поставку. При поставке магазина в составе другого изделия программные продукты, эксплуатационные документы и принадлежности могут не включаться в состав магазина, а включаться в состав изделия, в котором поставляется магазин.

Количество каналов воспроизведения................................................................................2.

Диапазоны воспроизведения сопротивления постоянному току и шаг установки приведены в таблице 2.

Таблица 2

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления постоянному току, %:

• - в диапазоне от 10 до 100 Ом..........................................................± [0,05 + 0,05(Rm/Rx)];

• - в остальных диапазонах ................................................................. ± [0,06 + 0,01(Rm/Rx)],

где Rm - верхняя граница диапазона, Rx - воспроизводимое значение.

Пределы допускаемой дополнительной относительной погрешности воспроизведения сопротивления постоянному току, %:

• - в диапазоне от 10 до 100 Ом..................................................................................± 0,0PT;

• - в остальных диапазонах........................................................................................± 0,00PT,

где Т - отклонение температуры окружающей среды от значения 18 °С (для интервала температур от 5 до 18 °С) или от значения 22 °С (для интервала температур от 22 до 40 °С).

Диапазон воспроизведения силы постоянного тока, мА..............................от 0,1 до 3,0.

Минимальный шаг установки воспроизводимой силы постоянного тока, мкА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного

тока, мкА

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С.............................................................от 5 до 40;

• - относительная влажность воздуха при температуре 22 °С, %, не более

• - атмосферное давление, кПа.........................................................................от 84 до 106,7.

Габаритные размеры (длина^хширина^хвысота), мм, не более.................266,0x50,8x22,0.

Масса, кг, не более

Суммарная мощность, потребляемая по цепям питания, Вт, не более

Параметры электропитания приведены в таблице 3.

Таблица 3
