Номер по Госреестру СИ: 85996-22
85996-22 Системы автоматизированные измерительные
(ТЕСТ-2103)
Назначение средства измерений:
Системы автоматизированные измерительные ТЕСТ-2103 (далее - системы) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1
Программное обеспечение
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- управление модулями систем;
-
- считывание из модулей измерительной информации;
-
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
-
- визуализацию результатов измерений в цифровом и графическом представлении;
-
- хранение измерительной информации.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: PovCalc.dll.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Лист № 3 Всего листов 5 Метрологические характеристики систем нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PovCalc.dll |
Номер версии ПО (идентификационный код), не ниже |
1.0 |
Цифровой идентификатор ПО |
957294d4 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411713.390РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ФТКС.411713.390ТУ «Система автоматизированная измерительная ТЕСТ-2103. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом
4, этаж 6, пом. XIV, ком. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом
4, этаж 6, пом. XIV, ком. 1
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Принцип действия систем при измерении напряжения постоянного тока основан на аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока при помощи входного делителя или усилителей в цифровой код с последующим расчетом измеренного значения.
Принцип действия систем при измерении электрического сопротивления постоянному току основан на аналого-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости.
Конструктивно системы представляют собой два блока БЭ326 и БЭ327.
Блок БЭ326 состоит из носителя мезонинов MezaBOX4 LXI и входящих в него модулей: МН6И-150В (2 шт.) и МН8ИП (2 шт.).
Блок БЭ327 состоит из носителя мезонинов MezaBOX4 LXI и входящих в него модулей: МТ16-4Л (1 шт.) и MARINC429 (1 шт.).
С помощью блока БЭ326 системы реализуют следующие функции:
-
- измерение напряжения постоянного тока по 12 измерительным каналам. Функция
реализуется двумя измерителями мгновенных значений напряжения МН6И-150В;
-
- измерение напряжения постоянного тока по 16 измерительным каналам. Функция реализуется двумя измерителями мгновенных значений напряжения МН8ИП для подключения датчиков ДТХ - (200, 500, 3000) - У и AP2038P.
С помощью блока БЭ327 системы реализуют следующие функции:
-
- измерение электрического сопротивления постоянному току по 16 измерительным каналам. Функция реализуется измерителем сопротивления постоянному току МТ16-4Л для подключения датчиков ТСПТ-302.
Системы выполнены по магистрально-модульному принципу на основе стандарта LXIe и построены на базе универсальных измерительных каналов, работающих под управлением ПЭВМ.
Заводской номер наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.
Общий вид блоков БЭ326 и БЭ327 систем, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на блоки БЭ326 и БЭ327 систем в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Место нанесения |
Место нанесения | |||
знака утверждения |
- |
- |
заводского номера | |
типа | ||||
- |
- | |||
МН6И |
МН8ИП |
мнаип | ||
•** ERROR LAN USB |
Рисунок 1 - Общий вид блока БЭ326 систем, места нанесения знака утверждения типа, места нанесения заводского номера

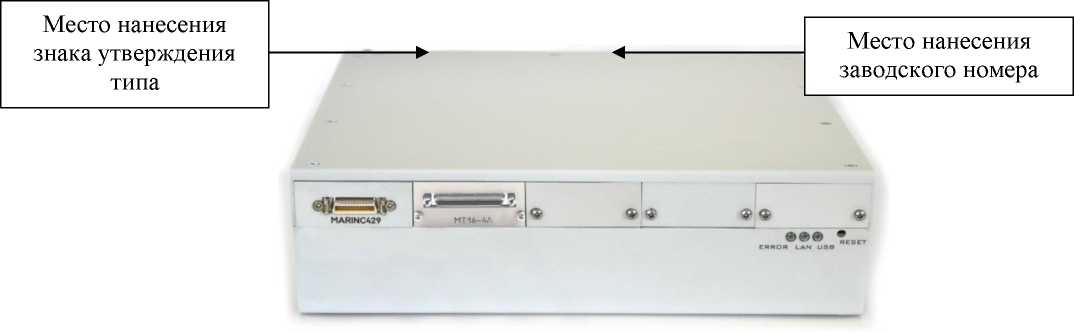

Рисунок 2 - Общий вид блока БЭ327 систем, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Система автоматизированная измерительная ТЕСТ-2103 |
ФТКС.411713.390 |
1 шт. |
Система автоматизированная измерительная ТЕСТ-2103. Комплект ЗИП одиночный |
ФТКС.305656.326 |
1 шт. |
Система автоматизированная измерительная ТЕСТ-2103. Формуляр |
ФТКС.411713.390ФО |
1 шт. |
Системы автоматизированная измерительная ТЕСТ-2103. Руководство по эксплуатации |
ФТКС.411713.390РЭ |
1 шт. |
Система автоматизированная измерительная ТЕСТ-2103. Комплект программного обеспечения |
ФТКС.87058-01 |
* 1 шт.* |
Источник опорного напряжения постоянного тока ИОН |
ФТКС.687420.028 |
* 1 шт. * |
* - Согласно формуляру ФТКС.411713.390ФО |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений напряжения постоянного тока, В |
от 1 до 100 от -10 до +10 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %:
|
±0,05 ±0,1 |
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 1 до 200 |
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %:
|
±0,9 ±0,3 |
Примечание - при измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
230±23 50±1 |
Электрическое сопротивление защитного заземления, Ом, не более |
0,1 |
Электрическое сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее |
20 |
Электрическая прочность изоляции цепи сетевого питания выдерживает в течение 1 минуты, В, не менее |
1500 |
Потребляемая мощность, Вт, не более |
2000 |
Габаритные размеры блоков БЭ326 и БЭ327, мм, не более:
|
302,6 272,5 72,0 |
Масса, кг, не более |
6 |
Рабочие условия эксплуатации:
|
от +15 до +25 80 от 84,0 до 106,7 |
Средняя наработка на отказ, ч |
10 |
Средний срок службы, лет |
20000 |
