Номер по Госреестру СИ: 94247-24
94247-24 Источники напряжения постоянного тока
(МОНП-PXIe)
Назначение средства измерений:
Источники напряжения постоянного тока МОНП-PXIe (далее по тексту - источники) предназначены для воспроизведения напряжения постоянного тока по гальванически развязанным друг от друга каналам, число которых определяется исполнением модуля.

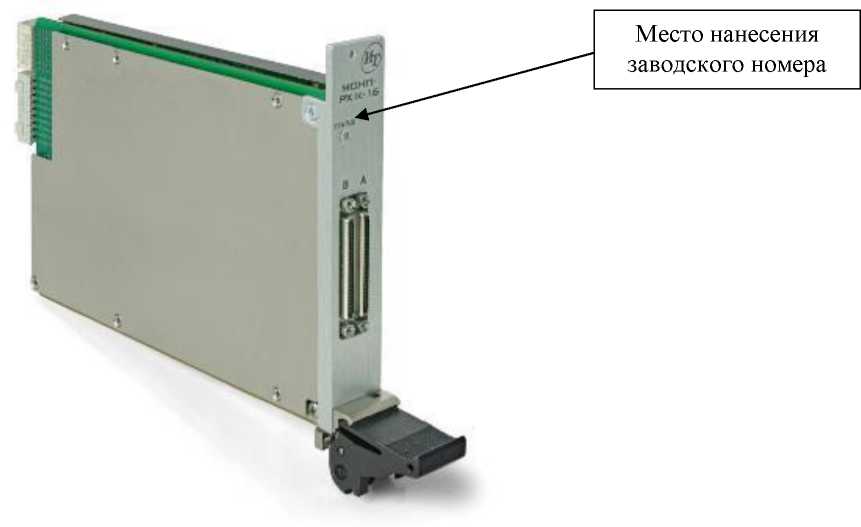

Внешний вид.
Источники напряжения постоянного тока
Рисунок № 1
Программное обеспечение
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmonp_math.dll (для ОС Windows) и libunmonp_math.so (для ОС Linux).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Операционная система |
Windows |
Linux |
Идентификационное наименование |
unmonp math.dU |
libunmonp math.so |
Номер версии ПО |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
8C07E8A9 |
2d4a68b5 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации ГВТУ.468266.002РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Технические условия ГВТУ.468266.002ТУ.
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия МОНП-PXIe основан на воспроизведении напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.
Конструктивно МОНП-PXIe выполнены в виде модулей, устанавливаемых на носители модулей (модуль НMPXI AXIe-l. шасси СП-14 PXIe, шасси СП-14 PXIe-PC, моноблок PXIe-10 и аналогичные, поддерживающими работу с модулями стандарта PXIe), и представляют собой лицевую панель с прикрепленными к ней печатными платами.
МОНП-PXIe выпускаются в исполнениях МОНП-PXIe-16, МОНП-PXIe-8 и МОНП-PXIe-4, отличающихся количеством измерительных каналов.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.
Общий вид источников с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

Рисунок 1 - Общий вид источников с указанием места нанесения заводского номера
Комплектность источников представлена в таблице 4.
Таблица 4 -
Наименование |
Обозначение |
Количество, шт/экз |
Источник напряжения постоянного тока МОНП-PXIe |
ГВТУ.468266.002___ |
1 |
Источник напряжения постоянного тока МОНП-PXIe Руководство по эксплуатации |
ГВТУ.468266.002РЭ |
1 |
Источник напряжения постоянного тока МОНП-PXIe Паспорт |
ГВТУ.468266.002ПС |
1 |
Источник напряжения постоянного тока МОНП-PXIe Управляющая панель Qt Руководство оператора |
ГВТУ.65002-01 34 01 |
1 |
Источник напряжения постоянного тока МОНП-PXIe Драйвер Руководство системного программиста |
ГВТУ.75002-01 32 01 |
1 |
Комплект ПО модулей VXI-Системы |
ГВТУ.85001-01 |
1 |
Кабель Т-МОНП-PXIe |
ГВТУ.685627.001 |
1* |
Кабель Ш^ПВЭ |
ФТКС.685621.531 |
1* |
Примечание: *В соответствии с договором поставки. |
Метрологические и основные технические характеристики источников представлены в таблицах 2, 3.
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон воспроизведения напряжения постоянного тока, В |
от -10 до +10 |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В; |
±0,6 |
- в поддиапазоне свыше -1 до 1 В |
±0,3 |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур на каждые 1 °С, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В; |
± 0,02 |
- в поддиапазоне свыше -1 до 1 В |
± 0,01 |
Дискретность воспроизведения напряжения постоянного тока, мВ |
0,01 |
Количество измерительных каналов: - модификация МОНП-РХ1е-16; |
16 |
- модификация МОНП-РХ1е-8; |
8 |
- модификация МОНП-РХ1е-4 |
4 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
3,30±0,17; 12,00±0,60 |
Сила тока потребления, А, не более: - по цепи «3,3 В»; |
1 |
- по цепи «12 В» |
1,2 |
Сопротивление изоляции гальванической развязки, МОм, не менее |
20 |
Электрическая прочность изоляции испытательным напряжением в течение 1 минуты, В, не менее |
200 |
Потребляемая электрическая мощность, Вт, не более |
18 |
Габаритные размеры (длина х ширина х высота), мм, не более: |
213,8 х 130,5 х 20,0 |
Масса, кг, не более |
0,4 |
Рабочие условия применения | |
- температура окружающего воздуха, °С |
от +5 до +40 |
- относительная влажность воздуха при температуре до +25 °С, % |
до 80 |
- атмосферное давление, кПа |
от 86,0 до 106,0 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
