Номер по Госреестру СИ: 80691-20
80691-20 Комплексы функционального контроля
(ТЕСТ-1606)
Назначение средства измерений:
Комплексы функционального контроля ТЕСТ-1606 (далее по тексту - комплексы) предназначены для воспроизведений сигналов напряжения постоянного и переменного тока, частоты, электрического сопротивления постоянному току.

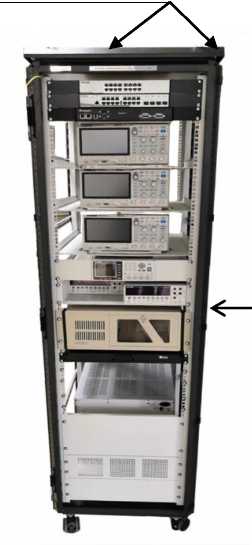

Внешний вид.
Комплексы функционального контроля
Рисунок № 1

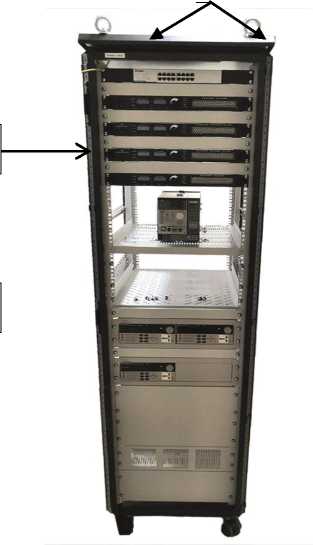

Внешний вид.
Комплексы функционального контроля
Рисунок № 2
Общие сведения
Дата публикации - 03.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179759
ID в реестре СИ - 1385418
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплексы функционального контроля (ТЕСТ-1606)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56869-14 08.02.2029 |
Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
56957-14 08.02.2029 |
Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
59837-15 06.12.2029 |
Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71891-18 25.07.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93163-24 11.09.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Комплексы функционального контроля (ТЕСТ-1606)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы функционального контроля (ТЕСТ-1606)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы работают под управлением программного обеспечения (далее по тексту - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций PovCalc.dll.
Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PovCalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам функционального контроля ТЕСТ-1606ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОС 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольноизмерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.357ТУ Комплекс функционального контроля ТЕСТ-1606. Технические условия
Поверка
Поверкаосуществляется в соответствии с разделом 13 «Методика поверки» документа ФТКС.411713.357РЭ «Комплексы функционального контроля ТЕСТ-1606. Руководство по эксплуатации», утвержденным ООО «ИЦРМ» 11.06.2020 г.
Основные средства поверки:
-
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
-
- частотомер универсальный CNT90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки или оттиска клейма.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы»(ООО «VXI-Системы»)
ИНН 7735126740
Фактический адрес: 124460 г. Москва, г. Зеленоград, проезд 4801, дом 7, строение 5 Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV ком. 1
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Комплексы выполнены по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте), объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК), управляемые от персональной электронной вычислительной машины (далее по тексту - ПЭВМ).
Принцип действия комплексов функционального контроля ТЕСТ-1606 основан на воспроизведении сигналов напряжения постоянного и переменного тока, частоты, электрического сопротивления постоянному току с последующим аналого-цифровым преобразованием сигналов в двоичный цифровой код, доступный для чтения программой пользователя.
Конструктивно комплексы представляют собой две 19-дюймовые стойки СЭ232 и СЭ233, с установленными в них блоками БЭ298 и БЭ299 соответственно. В блок БЭ298 установлены модули (мезонины): источник постоянного тока и напряжения постоянного тока ИПТН16 (далее - мезонин ИПТН16), электронный магазин сопротивления постоянному току МЭМС2-4Л (далее - мезонин МЭМС2-4Л), электронный магазин сопротивлений постоянному току МЭМС5 (далее - мезонин МЭМС5) - и источники питания ИП-400, АКИП-1202/1, электронная нагрузка АКИП-1302. В блок БЭ299 установлены модули (мезонины): генератор сигналов произвольной формы МГВ2 (далее - мезонин МГВ2) с возможностью подключения модуля усиления сигнала УС3 (далее - УС3) для расширения диапазона измерений, генератор сигналов высокочастотный цифровой МГВЧ (далее - мезонин МГВЧ) - и вольтметр GDM-78261, осциллограф АКИП-4131/2А. Комплексы управляются при помощи ПЭВМ на операционной системе Windows 10.
Общий вид комплексов функционального контроля ТЕСТ-1606 с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
Места пломбирования
Места пломбирования
Стойка СЭ232
Стойка СЭ233
Рисунок 1 - Общий вид комплексов функционального контроля ТЕСТ-1606 с указанием мест пломбирования от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс функционального контроля ТЕСТ-1606 |
- |
1 шт.* |
|
Комплект ЗИП-О |
ФТКС.305656.304 |
1 шт. |
|
Руководство по эксплуатации |
ФТКС.411713.357РЭ |
1 экз. |
|
Формуляр |
ФТКС.411713.357ФО |
1 экз. |
|
Программное обеспечение на CD (компактдисках) |
- |
1 шт. |
|
* - В соответствии с заказом. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока мезонином ИПТН16, мВ |
от 10 до 250 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока мезонином ИПТН16, мВ |
±5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Верхние пределы диапазонов воспроизведений напряжения постоянного тока, В:
|
10 40 |
|
Разрешающая способность воспроизведений напряжения постоянного тока, мкВ:
|
о о |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %:
|
±0,5 ±0,5 |
|
Диапазон воспроизведений частоты синусоидального сигнала мезонином МГВ2 совместно с УС3, Гц |
от 1 до 20000 |
|
Пределы допускаемой относительной погрешности воспроизведений частоты синусоидального сигнала мезонином МГВ2 совместно с УС3, % |
±0,5 |
|
Верхние пределы диапазонов воспроизведений напряжения постоянного тока мезонином МГВ2, В |
200 |
|
Разрешающая способность воспроизведений напряжения постоянного тока мезонином МГВ2, мкВ |
10 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока мезонином МГВ2, % |
±0,5 |
|
Диапазон воспроизведений электрического сопротивления постоянному току мезонином МЭМС5, Ом |
от 1 до 250 |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току мезонином МЭМС5, Ом |
±0,6 |
|
Диапазон воспроизведений электрического сопротивления постоянному току мезонином МЭМС2-4Л, кОм |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току мезонином МЭМС2-4Л, Ом |
±(2^10-3<Rx+2)* |
|
Диапазон воспроизведений напряжения постоянного тока источником питания ИП-400, В |
от 3 до 40 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока источником питания ИП-400, % |
±1 |
|
Диапазон воспроизведений напряжения переменного тока с частотой от 45 до 500 Гц источником питания АКИП-1202/1, В |
от 60 до 250 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока с частотой от 45 до 500 Гц источником питания АКИП-1202/1, % |
±1 |
|
Диапазон воспроизведений электрического сопротивления постоянному току нагрузкой электронной АКИП-1302, Ом |
от 1 до 20 |
|
Пределы допускаемой относительной погрешности воспроизведений электрического сопротивления постоянному току нагрузкой электронной АКИП-1302, % |
±1 |
|
Диапазон воспроизведений частоты синусоидального сигнала, Гц |
от 1 до 400 |
|
Пределы допускаемой относительной погрешности воспроизведений частоты синусоидального сигнала, % |
±0,5 |
Продолжение таблицы 2
* Rx - воспроизводимое значение сопротивления, кОм
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более: - стойка СЭ232 |
1500 |
|
- стойка СЭ233 |
1500 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - стойка СЭ232 |
800х600х2170 |
|
- стойка СЭ233 |
800x600x2170 |
|
Масса, кг, не более: - стойка СЭ232 |
250 |
|
- стойка СЭ233 |
250 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
