Сведения о средстве измерений: 86888-22 Системы

Номер по Госреестру СИ: 86888-22
86888-22 Системы
(СНЭСТ-А)

Назначение средства измерений:
Системы СНЭСТ-А (далее - системы) предназначены для воспроизведений и измерений напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току.

Внешний вид. Системы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы
Рисунок № 1

Внешний вид. Системы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы
Рисунок № 2

Внешний вид. Системы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы
Рисунок № 3

Внешний вид. Системы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Системы
Рисунок № 4

Внешний вид.
Системы
Рисунок № 5

Внешний вид. Системы, http://oei-analitika.ru рисунок № 6

Внешний вид.
Системы
Рисунок № 6

Общие сведения

Дата публикации - 29.09.2022
Срок свидетельства -
Номер записи - 188915
ID в реестре СИ - 1402382
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

V_23 Количество поверок средств измерений в ФГИС АРШИН по областям измерений

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
СИ БИОАНАЛИЗА
СИ В СИСТЕМАХ СВЯЗИ
СИ ДЛЯ НАНОИНДУСТРИИ
СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
СИ СЛУЖБ ЭКОЛОГИИ
СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2400 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы (СНЭСТ-А)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
56869-14 08.02.2029	Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
56957-14 08.02.2029	Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
59837-15 06.12.2029	Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
69124-17 31.10.2027	Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
71891-18 25.07.2029	Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
80691-20 31.12.2025	Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
80524-20 31.12.2025	Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
81429-21 09.04.2026	Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
82090-21 18.06.2026	Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
82561-21 09.08.2026	Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
85912-22 17.06.2027	Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
85996-22 01.07.2027	Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86126-22 13.07.2027	Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86348-22 05.08.2027	Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86357-22 09.08.2027	Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86424-22 16.08.2027	Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86719-22 07.09.2027	Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86815-22 20.09.2027	Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86888-22	Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
87478-22 08.12.2027	Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
88379-23 28.02.2028	Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
88354-23 01.03.2028	Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года
88767-23 12.04.2028	Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
90006-23 18.09.2028	Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
90029-23 20.09.2028	Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
93163-24 11.09.2029	Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94247-24 26.12.2029	Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94268-24 27.12.2029	Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
94725-25 25.02.2030	Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94918-25 17.03.2030	Мультиметры цифровые, МЦ1-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
95008-25 28.03.2030	Источники питания, ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
95403-25 30.04.2030	Магазины сопротивлений, МЭМС Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
95442-25 14.05.2030	Генераторы сигналов, ГС201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года

V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

Наименование организации-поверителя
Номер аттестата аккредитации
Номер типа СИ ФРШИН
Наименование типа СИ
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы (СНЭСТ-А)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103)		Нет модификации	1	1	1	0	0	1	1	0

Стоимость поверки Системы (СНЭСТ-А)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:

- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.

Метрологически значимая часть ПО выделена в файлы библиотек математических функций: рovCalc.so. Метрологические характеристики систем нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО систем приведены в

таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	рovCalc.so
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	ebdl 9df9 6338 046c 813d 68d9 2ec3 3bc1
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Лист № 7 Всего листов 8

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411710.012-01РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140'¹⁶до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»; ФТКС.411710.012-01ТУ «Система СНЭСТ-А. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740

Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
ИНН 9724050186
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Адрес места осуществления деятельности: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1

Конструктивно системы представляют собой шесть электронных стоек: СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262 и систему УПСИ. В стойку СЭ259 установлены блоки БИТ1001, блок АС ИБС32, блок питания 3СВ, коммутатор, блок вентиляции, а также источник бесперебойного питания. В стойку СЭ260 установлены блоки БИТ1001, блок АС ИБС32, источник питания ИП-400, блок питания 3СВ, коммутатор, блок вентиляции и источник бесперебойного питания. Стойка СЭ260-01 аналогична стойке СЭ260. В стойку СЭ261 установлен блок электронный БЭ325, блок АС ИАБ32, блок питания 3СВ, блок вентиляции, а также источник бесперебойного питания. Блок электронный БЭ325 образован базовым блоком (крейтом) стандарта AXIe-0 с установленными в нём функциональными модулями (мезонинами): электронными магазинами сопротивления постоянному току МПС2-2, источниками напряжения постоянного тока МОН8П. Стойка СЭ261-01 аналогична стойке СЭ261. В стойку СЭ262 установлен блок БЭ331, блок БЭ332, источник питания ИП-400. Блок БЭ331 образован базовым блоком (крейтом) стандарта AXIe-0 с установленными в нём функциональными модулями (мезонинами): измерители мгновенных значений напряжения МН8И-50В, измерители мгновенных значений напряжения МН8ИП. Блок БЭ332 образован носителем мезонинов MezaBOX4 LXI с установленным в нем интерфейсным модулем MМКО1. Система УПСИ представляет собой систему автоматизированную измерительную ТЕСТ-9110-VXI-040-00200-1050 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 75380-19) в комплекте с ПЭВМ.

Составные части системы, установленные в стойки СЭ259, СЭ260 и СЭ260-01, по своему назначению выполняют функцию имитатора батарей солнечных (далее - ИБС). Электронные блоки, установленные в стойки СЭ261 и СЭ261-01, выполняют функцию имитатора аккумуляторных батарей (далее - ИАБ), с входящим в его состав имитатором датчиков (далее - ИД). Электронные блоки, установленные в стойку СЭ262, выполняют функции устройства выдачи команд и телеметрии (УВК-ТМ) и имитации нагрузок по цепи 28 В (ИН-28/75). Система УПСИ выполняет функцию проверки сопротивления изоляции токоведущих цепей.

Коммутация между функциональными узлами стоек электронных СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262 и системой УПСИ осуществляется при помощи интерфейса Ethernet.

Принцип действия ИБС заключается в имитации характеристики кремниевых и арсенид-галлиевых солнечных батарей и предназначен для выдачи мощности постоянного тока по изолированным каналам путем формирования двух типов вольтамперной характеристики (ВАХ):

- ВАХ, образованная в координатах (ивых, 1вых) ломаной линией из участка силы тока и участка напряжения (линейная ВАХ);
- ВАХ с нелинейным сопряжением участков силы тока и напряжения (нелинейная ВАХ) в области напряжения максимальной мощности.

Принцип действия ИАБ заключается в имитации литий-ионной аккумуляторной батареи в режимах работы «Заряд» и «Разряд». В режиме «Разряд» ИАБ функционирует как вторичный источник питания в режиме стабилизации постоянного тока (СС). В режиме «Заряд» ИАБ функционирует как электронная нагрузка в режиме СС (постоянного тока).

Принцип действия УВК-ТМ заключается в выдаче команд, управления, цифрового обмена и получения телеметрии с объекта контроля.

ИН-28/75 работает в качестве электрического имитатора нагрузок, способного формировать по шине 27,5 В различные типы нагрузок.

Принцип действия УПСИ заключается в проведения автономной проверки сопротивления изоляции токоведущих цепей испытуемого объекта, а также силовых цепей общей схемы перед подачей питания.

Системы выполнены по магистрально-модульному принципу на основе стандарта AXIe-0 и построены на базе универсальных измерительных каналов, работающих под управлением ПЭВМ.

К системам данного типа относятся системы СНЭСТ-А с зав. №№ 2108005, 2206006.

Заводской номер нанесен на маркировочную табличку, расположенную на боковой панели стоек, методом лазерной гравировки в виде цифрового кода.

Общий вид систем с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 1 - 5. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Внешний вид. Системы (СНЭСТ-А), http://oei-analitika.ru

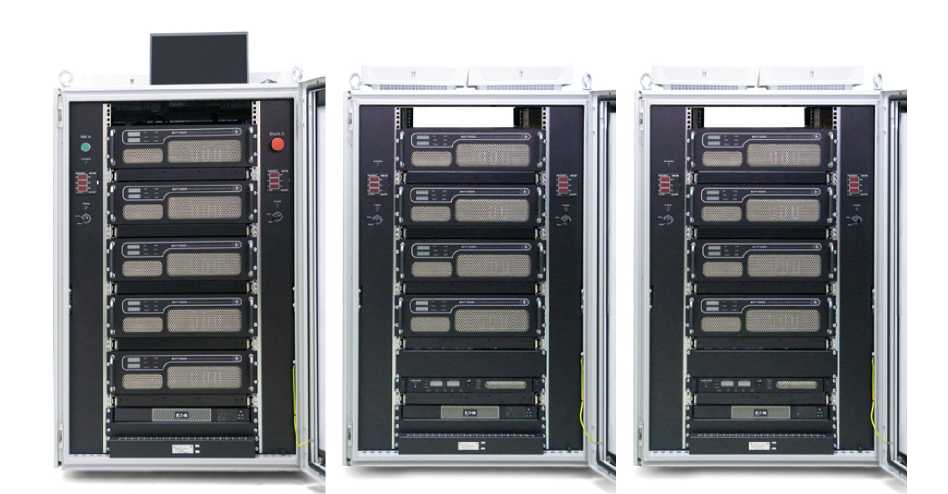

Рисунок 1 - Общий вид системы ИБС. Стойки СЭ259, СЭ260, СЭ260-01

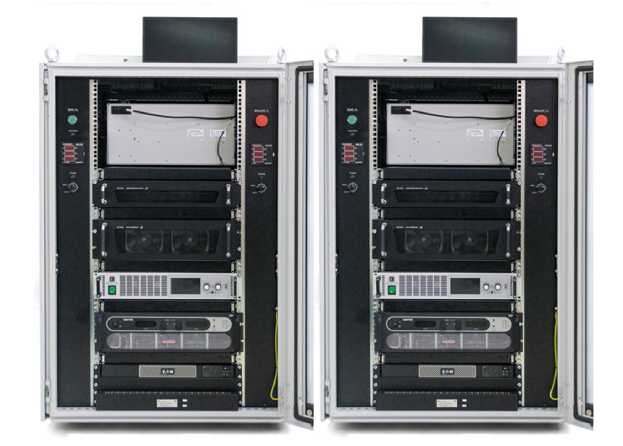

Рисунок 2 - Общий вид системы ИАБ. Стойки СЭ261, СЭ261-01

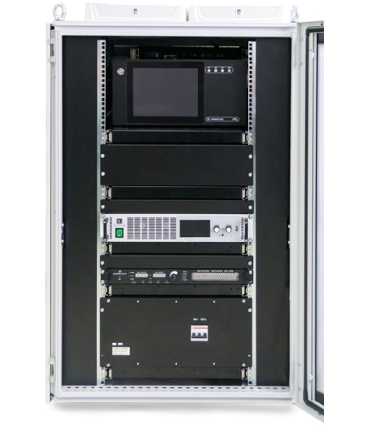

Рисунок 3 - Общий вид системы УВК-ТМ и ИН-28/75. Стойка СЭ262

Место нанесения знака

утверждения типа и заводского номера

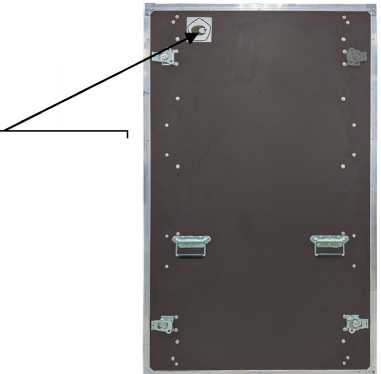

Рисунок 4 - Боковая панель стоек СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262

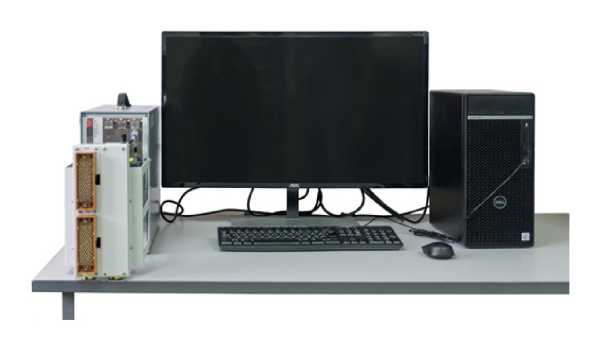

Рисунок 5 - Общий вид системы УПСИ

Таблица 4 -

Наименование	Обозначение	Количество
Система СНЭСТ-А	ФТКС.411710.012-01	1 шт.
Формуляр	ФТКС.411710.012-01ФО	1 экз.
Руководство по эксплуатации	ФТКС.411710.012-01РЭ	1 экз.
Система СНЭСТ-А комплект программного обеспечения	ФТКС.87070-01	1 шт.
Система СНЭСТ-А комплект ЗИП одиночный	ФТКС.305656.329	1 шт.*
*По заказу.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Имитатор батарей солнечных (ИБС)
Диапазон воспроизведений напряжения постоянного тока, В	от 10 до 100
Дискретность воспроизведения напряжения постоянного тока, В	0,5
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В	±(0,002^вос + 0,002^тах)¹⁾
Диапазон воспроизведений силы постоянного тока, А	от 0,25 до 10
Дискретность воспроизведения силы постоянного тока, А	0,25
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А	±(0,002<[вос + 0,002<[тах)²⁾
Количество каналов воспроизведения	12
Имитатор аккумуляторных батарей (ИАБ)
Диапазон воспроизведений напряжения постоянного тока, В	от 15 до 60
Дискретность воспроизведения напряжения постоянного тока, В	0,1
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В	±(0,002^вос + 0,002^и_тах)
Количество каналов, имитирующих напряжение АБ	1
Диапазон воспроизведений напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), В	от 2,5 до 4,5
Дискретность воспроизведения напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), В	0,01

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока (режим имитации напряжения аккумуляторных элементов), %	±0,15
Количество каналов имитации напряжения на отдельных аккумуляторных элементах	12
Диапазон воспроизведения сопротивления постоянному току, Ом	от 80 до 125
Дискретность воспроизведения сопротивления постоянному току, Ом	0,1
Пределы допускаемой относительной погрешности воспроизведений сопротивления постоянному току, %	±0,1
Количество каналов воспроизведения сопротивления постоянному току	15
Устройство выдачи команд и телеметрии (УВК-ТМ)
Диапазоны измерений напряжения постоянного тока, В	от 0 до 6,3 от 0 до 50
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений напряжения постоянного тока, %, в диапазонах: - от 0 до 6,3 В - от 0 до 50 В	±0,8 ±5
Количество каналов измерений напряжения постоянного тока в диапазоне от 0 до 6,3 В	16
Количество каналов измерений напряжения постоянного тока в диапазоне от 0 до 50 В	14
Диапазоны измерений силы постоянного тока, А	от 0 до 3,5 от 0,7 до 1,2
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±0,1
Количество каналов измерений силы постоянного тока в диапазоне от 0 до 3,5 А	24
Количество каналов измерений силы постоянного тока в диапазоне от 0,7 до 1,2 А	4
Система УПСИ
Диапазон измерений электрического сопротивления изоляции, МОм	от 15 до 25
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, %	±5,5
Количество каналов измерений сопротивления постоянному току	200

Имитатор нагрузок (ИН-28/75)
Диапазон воспроизведений силы постоянного тока, А	от 0 до 60 ³⁾
Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, %, в поддиапазонах: - от 0 до 5 А включ. - св. 5 до 10 А включ. - св. 10 до 60 А включ.	±10 ±5 ±2
Количество каналов воспроизведения силы постоянного тока	1
¹ ивос - значение воспроизводимого напряжения постоянного тока, В; итах - максимальное значение диапазона воспроизведения напряжения постоянного тока, В; ²⁾ 1вос - значение воспроизводимой силы постоянного тока, А; 1тах - максимальное значение диапазона воспроизведения силы постоянного тока, А; ³⁾ При воспроизведенном значении, равном 0 А, сигнал отсутствует, погрешность в этой точке не определяется.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания (номинальное значение): - напряжение переменного тока, В:
- стойки СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ261-01, СЭ262	380
- система УПСИ	220
- частота переменного тока, Г ц	50
Сопротивление цепи защитного заземления, Ом, не более	0,1
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,	20
не менее	20
Электрическая прочность изоляции между цепями сетевого питания и корпусом, В, не менее	1500
Максимальная потребляемая мощность, кВ^А, не более	30
Габаритные размеры (длина^хширина^хвысота), мм, не более: - стойки СЭ259, СЭ260, СЭ260-01, СЭ261, СЭ262	1074^х807^х1344
- система УПСИ	678x175x344
Масса (без учета ПЭВМ и комплекта ЗИП), кг, не более	1200
Рабочие условия измерений: - температура окружающей среды, °С	от +5 до +40
- относительная влажность при температуре +25 °С, %	85
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	20000

Техническая поддержка
