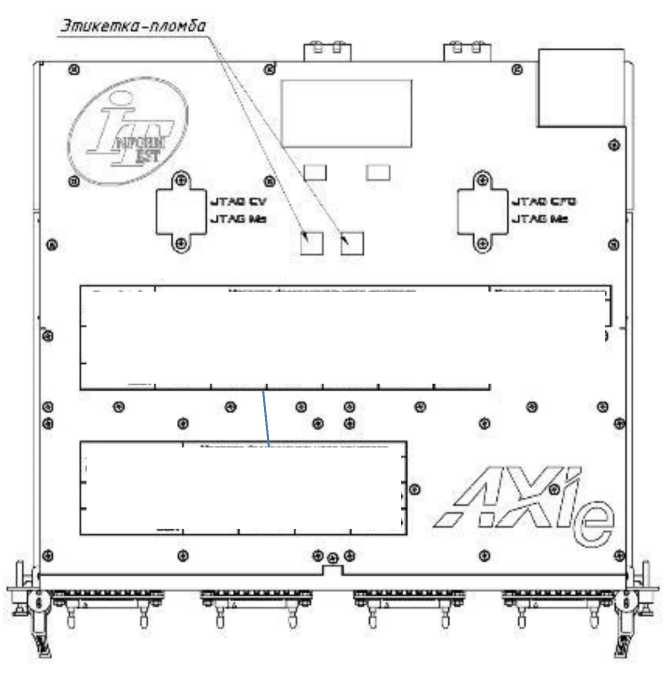

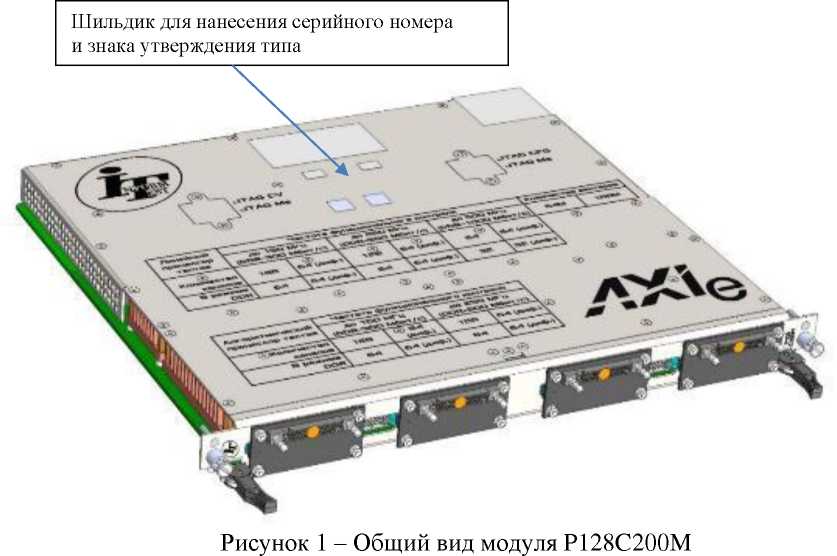

Наименование

Обозначение

Количество,

шт.

Модуль

P128C200M ГВТУ.468119.001

1

Компакт-диск     (CD)     «Комплект

программного обеспечения Informtest MST»

ГВТУ.87084-01

1

Руководство по эксплуатации

ГВТУ.468119.001РЭ

1

Паспорт

ГВТУ.468119.001ПС

1

Наименование характеристики

Значение

Диапазон формирования частоты¹⁾, МГц, в режимах:

- базовый

от 8^10^-3 до 150¹⁾

- опциональный;

от 8^10^-3 до 250²⁾

- опциональный мультиплицированный

от 8^10^-3 до 500³⁾

Пределы   допускаемой    относительной    погрешности

формирования частоты, %

± 0,1

• ¹⁾ Максимальная скорость передачи и контроля данных равна 300 Мбит/с.

• ²⁾ Максимальная скорость передачи и контроля данных равна 500 Мбит/с.

• ³⁾ Максимальная скорость передачи и контроля данных равна 1 Гбит/с.

Наименование характеристики¹⁵⁾

Значение

Пределы допускаемой абсолютной основной погрешности времени формирования входного перепада (по меткам D1 и D2), IEPA¹⁾, пс

_{± 125} ^{2) 9) 13) 14)}

Пределы допускаемой абсолютной дополнительной погрешности времени формирования входного перепада (по меткам D1 и D2), пс

± 175 3) 9) 14)

Пределы допускаемой абсолютной погрешности времени формирования   перехода   из   активного   состояния   в

высокоимпедансное и обратно (по меткам D1 и D2), пс

± 300 ^{4) 12)}

Пределы допускаемой абсолютной погрешности формирования перехода в высоковольтный уровень и обратно (по метке D0), нс

± 10 ¹⁰) ¹³)

Пределы допускаемой абсолютной погрешности времени контроля выходного перепада (по меткам R1 и R2), OEPA ⁵⁾, пс

± 125 9) 13) 14)

Наименование характеристики

Значение ^{3) 4) 5)}

Длительность фронта и среза сигнала при переходе от DLL⁶⁾ к DHL⁷⁾ и обратно, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 % и размахе сигнала²⁾:

- от 0 до 1 В

440 ± 90

- 1,5 В

470 ± 100

- 2 В

490 ± 100

- 2,5 В

520 ± 110

- 3 В

560 ± 110

- 4 В

660 ± 130

- 5 В

760 ± 150

- 6 В

890 ± 180

- 7 В

1050 ± 210

- 8 В

1200 ± 240

Наименование характеристики

Значение ^{2) 3) 4)}

Время перехода от DHL ⁵⁾ = 6 В или DLL ⁶⁾ = - 1 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

1400 ± 700

Время перехода от DHL ⁵⁾ = 5 В или DLL ⁶⁾ = 0 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

850 ± 450

Время перехода от DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 0 В к DTL ⁷⁾ = 1,5 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

420± 210

Время перехода от DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 2 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

300± 150

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 6 В или DLL ⁶⁾ = -1 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

700±350

Наименование характеристики

Значение ^{2) 3) 4)}

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 5 В или DLL⁶' = 0 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

560±280

Время перехода от DTL ⁷⁾ = 1,5 В к DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 0 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

520 ± 260

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 2 В, пс, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 %

420± 210

Время перехода от DHL ⁵⁾ = 6,5 В или DLL ⁶⁾ = - 1,5 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

1800± 900

Время перехода от DHL ⁵⁾ = 6 В или DLL ⁶⁾ = - 1 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

1500±750

Время перехода от DHL ⁵⁾ = 5 В или DLL ⁶⁾ = 0 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

1000 ± 500

Время перехода от DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 0 В к DTL ⁷⁾ = 1,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

600 ± 300

Время перехода от DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 2 В к DTL ⁷⁾ = 2,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

400 ± 200

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 6,5 В или DLL ⁶⁾ = -1,5 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

900 ± 450

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 6 В или DLL ⁶⁾ = -1 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

800 ± 400

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 5 В или DLL⁶' = 0 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

700±350

Время перехода от DTL ⁷⁾ = 1,5 В к DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 0 В, пс, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 %

650±350

Время перехода от DTL ⁷⁾ = 2,5 В к DHL ⁵⁾ = 3 В или DLL ⁶⁾ = 2 В, пс, при сопротивлении нагрузки ^1' 440 Ом ± 2 %

580± 290

Сопротивление нагрузки указано с учетом входного сопротивления щупа. Типовое значение изменения напряжения сигнала на нагрузке 50 Ом или 440 Ом равно соответственно 50 или 90 % от заданного уровнями переключения драйвера.

^2' Измеряется при заданном значении крутизны фронта/среза сигнала, равной 100 %. ^3' Измеряется на уровнях 20 и 80 % от изменения напряжения сигнала на нагрузке.

^4' Значения времени перехода драйвера измеряется осциллографом с полосой частот не менее 4 ГГц. Входное сопротивление и входная емкость линии (щупа) подключения цифрового канала к осциллографу 440 Ом ± 2 % и не более 1 пФ соответственно.

^5' DHL - верхний уровень драйвера.

^6' DLL - нижний уровень драйвера.

⁷⁾ DTL - средний уровень драйвера.

Наименование характеристики

Значение ^{3) 4)}

Минимальная длительность положительного и отрицательного импульса при переключении драйвера между уровнями DLL ⁵⁾, DHL ⁶⁾ и размахе сигнала не менее 80 % от заданного, нс, не более, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 % и размахе сигнала ²⁾:

- от 0 до 1,5 В

1,000

- 2 В

1,000

- 2,5 В

1,000

- 3 В

1,050

- 4 В

1,200

- 5 В

1,400

- 6 В

1,600

- 7 В

1,850

- 8 В

2,100

Минимальная длительность положительного и отрицательного импульса при переключении драйвера между уровнями DLL ⁵⁾, DHL ⁶⁾ и размахе сигнала не менее 80 % от заданного, нс, не более, при сопротивлении нагрузки ¹⁾ 440 Ом ± 2 % и размахе

сигнала ²⁾:

• - от 0 до 1 В

• - 1,5 В

• - 2 В

• - 2,5 В

• - 3 В

• - 4 В

• - 5 В

• - 6 В

• - 7 В

• - 8 В

1,350

1,400

1,420

1,440

1,550

1,650

1,800

1,950

2,150

2,300

Минимальная длительность положительного и отрицательного импульса при переключении драйвера между уровнями DLL ⁵⁾, DHL ⁶⁾ и размахе сигнала не менее 90 % от заданного, нс, не

более, при сопротивлении нагрузки ¹⁾ 50 Ом ± 2 % и размахе сигнала ²⁾:

• - от 0 до 1,5 В

• - 2 В

• - 2,5 В

• - 3 В

• - 4 В

• - 5 В

• - 6 В

• - 7 В

• - 8 В

1,300

1,350

1,450

1,480

1,600

1,750

1,950

2,280

2,480

Наименование характеристики

Значение

Выброс напряжения при переключении драйвера между уровнями DLL¹, DHL² и размахе сигнала от 0,05 до 1,00 В, мВ, не более

50 ³'

Выброс напряжения при переключении драйвера между уровнями DLL¹, DHL² и размахе сигнала от 1 до 8 В, % от размаха, не более

5 ³'

Выброс напряжения при переходе из уровня DLL¹ или DHL²' на уровень DHVL⁴', мВ, не более

150 ³'

Выброс напряжения при переходе из уровня DHVL⁴ на уровень DLL¹' или DHL²', мВ, не более

200 ³'

Максимальный размах напряжения сигнала при переключении драйвера между уровнями DLL¹', DHL²', В

8

Минимальный размах напряжения сигнала при переключении драйвера между уровнями DLL¹', DHL²', мВ

50

Наименование характеристики

Значение

Диапазон формирования постоянного напряжения высокого уровня DHL¹', В

от -1,45 до 6,5

Диапазон формирования постоянного напряжения низкого уровня dll²⁾, в

от -1,5 до 6,45

Диапазон формирования постоянного напряжения среднего уровня DTL³⁾, В

от - 1,5 до 6,5

Диапазон формирования постоянного напряжения высоковольтного уровня DHVL⁴⁾, в

от 0 до 13

Пределы допускаемой абсолютной погрешности формирования постоянных напряжений уровней DHL'', DLL²' и DTL³⁾, мВ

± (0,002•U+10) ⁵'

Пределы допускаемой абсолютной погрешности формирования постоянного напряжения уровня DHVL⁴', мВ

± (0,002•U+35) ⁵'

Номинальное значение и пределы допускаемой абсолютной погрешности выходного сопротивления для уровней DHL^1', DLL^2', DTL³⁾, Ом

50 ± 2 ⁶' ⁷'

Абсолютное значение максимальной силы постоянного тока драйвера для уровней DHL¹', DLL²', DTL³⁾, мА

от - 60 до 60

Абсолютное значение ограничения силы постоянного тока для уровней DHL¹', DLL²', DTL³⁾, мА

от - 110 до 110

Номинальное значение и пределы допускаемой абсолютной погрешности выходного сопротивления для уровней DHL^1', DLL^2', DTL³⁾, Ом

50 ± 2 ⁹'

Номинальное значение и пределы допускаемой абсолютной погрешности выходного сопротивления для уровня DHVL⁴', Ом

55 ± 10 ⁹'

Абсолютное значение максимальной силы постоянного тока драйвера для уровня DHVL⁴', мА

от - 11 до 11

Абсолютное значение ограничения силы постоянного тока для уровня DHVL⁴', мА

от - 25 до 25

^1' DHL - верхний уровень драйвера.

^2' DLL - нижний уровень драйвера.

^3' DTL - средний уровень драйвера.

^4' DHVL - высоковольтный уровень драйвера.

^5' U - числовое значение абсолютной величины напряжения, мВ.

^6' Обеспечивается без учета сопротивления линии связи канала с испытуемым объектом и при заданном значении добавочного сопротивления 0 Ом (для компенсации сопротивления линий связи, добавочное сопротивление по умолчанию задано - 2,88 Ом).

^7' Обеспечивается в диапазоне силы тока драйверов от - 60 мА до 60 мА.

^8' Исходное значение добавочного сопротивления 0 Ом.

⁹' Обеспечивается в диапазоне силы тока драйверов от - 11 мА до 11 мА.

Наименование характеристики

Значение

Диапазон измерения постоянного электрического напряжения переключения компараторов CLL¹' и CHL²', В

от -1,5 до 6,5

Пределы допускаемой абсолютной погрешности измерения постоянного   электрического    напряжения    переключения

компараторов CLL¹' и CHL²', мВ

± (0,002•U+15) ³'

Наименование характеристики

Значение

Значения силы входного тока цифровых каналов при напряжении от 0 до 3 В, мкА

от - 2 до 2

Значения силы входного тока цифровых каналов при напряжении на канале от минус 1,5 до 0 В и от 3 до 6,5 В, мкА

от - 5 до 5

Значения силы входного тока цифровых каналов в режиме низкой утечки, нА

от -10 до 10

Максимальный размах постоянного электрического напряжения сигнала на входе цифрового канала при контроле компараторами CLL¹⁾ и CHL²⁾, в

8

Минимальный размах постоянного электрического напряжения сигнала на входе цифрового канала при контроле компараторами CLL¹⁾ и CHL²⁾, мВ

50

Диапазон допустимого размаха постоянного электрического напряжения дифференциального сигнала на входах смежных цифровых каналов при контроле компараторами DWC ⁴⁾, В

от - 1 до - 0,03

от 0,03 до 1

• ¹⁾ CLL - уровень контроля нижнего компаратора.

• ²⁾ CHL - уровень контроля верхнего компаратора.

• ³⁾ U - числовое значение абсолютной величины напряжения, мВ.

• ⁴⁾ DWC - дифференциальный компаратор.

Наименование характеристики

Значение

Диапазон постоянного электрического тока на активной нагрузке, мА

от 0 до 20

Пределы допускаемой абсолютной погрешности формирования втекающего и вытекающего постоянного электрического тока активной нагрузки, мкА

± (0,002^1+50) ¹⁾

Диапазон формирования постоянного электрического напряжения переключения активной нагрузки, В

от - 1,5 до 6,5

Пределы допускаемой абсолютной погрешности формирования постоянного электрического напряжения, мВ

± (0,003^U+30) ²⁾

• ¹⁾ I - числовое значение абсолютной величины силы тока, мкА.

• ²⁾ U - числовое значение абсолютной величины напряжения, мВ.

Наименование характеристики

Значение

Диапазон формирования постоянного электрического напряжения ограничения верхнего уровня, В

от - 0,3 до 7,2

Диапазон формирования постоянного электрического напряжения ограничения нижнего уровня, В

от - 2,2 до 5,3

Пределы допускаемой абсолютной погрешности формирования постоянного электрического напряжения ограничения верхнего и нижнего уровней, мВ

± (0,003^U+30) ^{1) 2)}

Номинальное значение и пределы допускаемой абсолютной погрешности входного сопротивления ограничителей напряжения верхнего и нижнего уровней, Ом

50 ± 5

Наименование характеристики

Значение

Абсолютное значение максимальной величины постоянного электрического тока ограничителей напряжения верхнего и нижнего уровней, мА

от - 60 до 60

• ¹⁾ U - числовое значение абсолютной величины напряжения, мВ.

• ²⁾ Обеспечивается при силе постоянного тока ограничителя верхнего уровня 1 мА и силе постоянного тока ограничителя нижнего уровня минус 1 мА.

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности формирования постоянного электрического напряжения в диапазоне от - 1,5

± (0,001^U+3) -

до 6,5 В, мВ

(Rm+Rk)^Il) ^{1) 2)}

Пределы допускаемой абсолютной погрешности измерения постоянного электрического напряжения в диапазоне от - 1,5

± (0,001^U+3) -

до 6,5 В, мВ

(Rm+Rk)^Il) ^{1) 2)}

Пределы допускаемой абсолютной погрешности формирования постоянного электрического тока, нА в диапазоне:

- ± 2 мкA

± (0,002^1+5) ³⁾

- ± 20 мкA

± (0,002^1+10) ³⁾

- ± 200 мкA

± (0,002^1+100) ³⁾

Пределы допускаемой абсолютной погрешности формирования постоянного электрического тока, мкА в диапазоне:

- ± 2 мA

± (0,002^1+1) ⁴⁾

- ± 50 мA

± (0,002^1+25) ⁴⁾

Пределы допускаемой абсолютной погрешности измерения постоянного электрического тока, нА в диапазоне:

- ± 2 мкA

± (0,002^1+5) ³⁾

- ± 20 мкA

± (0,002^1+10) ³⁾

- ± 200 мкA

± (0,002^1+100) ³⁾

Пределы допускаемой абсолютной погрешности измерения постоянного электрического тока, мкА в диапазоне:

- ± 2 мA

± (0,002^1+1) ⁴⁾

- ± 50 мA

± (0,002^1+25) ⁴⁾

Пределы допускаемой абсолютной погрешности ограничения постоянного электрического тока, нА в диапазоне:

- ± 2,2 мкA

± (0,005^1+20) ³⁾

- ± 22 мкA

± (0,005^1+200) ³⁾

- ± 220 мкA

± (0,005^1+2) ⁴⁾

Пределы допускаемой абсолютной погрешности ограничения постоянного электрического тока, мкА в диапазоне:

- ± 2,2 мA

± (0,005^1+20) ⁴⁾

- ± 55 мA

± (0,005^1+500) ⁴⁾

Формирование   постоянного   электрического   напряжения

ограничения верхнего и нижнего уровней в диапазоне от - 1,4 до 6,5 В, мВ

± 25

Наименование характеристики

Значение

Потребляемая мощность, В^А, не более

400

Габаритные размеры, мм, не более

- длина

330,3

- ширина

350

- высота

30,2

Масса, кг, не более

7

Параметры электрического питания:

- постоянное напряжение, В

от - 53 до - 45

- сила тока, А, не более

7,8

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха, при + 25 °С, %, не более

80

- атмосферное давление, кПа (мм рт. ст.)

от 84,0 до 106,7

(от 630 до 800)
