Номер по Госреестру СИ: 69124-17
69124-17 Модули
(ГПТН)
Назначение средства измерений:
Модули ГПТН (далее - ГПТН) предназначены для воспроизведения напряжения и силы постоянного тока, в составе магистрально-модульной аппаратуры стандарта VXI.
Внешний вид.
Модули
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.10.2027
Номер записи - 160841
ID в реестре СИ - 383241
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет, ГПТН,
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2310 от 2017.10.31 Об утверждении типов средств измерений
№2282 от 2022.09.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Модули (ГПТН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
32655-06 Газоанализаторы сероводорода стационарные электрохимические (C7064E) Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
69124-17 Модули (ГПТН) Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
|
57391-14 Преобразователи напряжения и силы тока цифро-аналоговые модульные (NI PXIe-4322) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
69124-17 Модули (ГПТН) Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56869-14 08.02.2029 |
Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
56957-14 08.02.2029 |
Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
59837-15 06.12.2029 |
Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71891-18 25.07.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93163-24 11.09.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94247-24 26.12.2029 |
Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94268-24 27.12.2029 |
Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94725-25 25.02.2030 |
Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94918-25 17.03.2030 |
Мультиметры цифровые, МЦ1-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95008-25 28.03.2030 |
Источники питания, ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
95403-25 30.04.2030 |
Магазины сопротивлений, МЭМС Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95442-25 14.05.2030 |
Генераторы сигналов, ГС201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Модули (ГПТН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Модули (ГПТН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 2200 |
Программное обеспечение
ГПТН работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
-считывание из модулей измерительной информации;
-передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: ungptn.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ungptn.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.15 |
|
Цифровой идентификатор ПО |
a93cc1e4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям ГПТН
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16-30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
Поверка
Поверкаосуществляется по документу ФТКС.468260.077РЭ «Модуль ГПТН. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ООО «АСК Экспресс» 10 августа 2017 г.
Основные средства поверки:
-
- мультиметр 3458А (рег. № 25900-03);
-
- магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей ГПТН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4 Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон/факс: +7 (495) 504-15-11
E-mail: acs@acs-inc.ru
Принцип действия ГПТН основан на воспроизведении программно заданных значений силы и напряжения постоянного тока путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала. ГПТН обеспечивает воспроизведение напряжения постоянного тока с защитой от перегрузки по току или силы постоянного тока с защитой от перенапряжения
Конструктивно ГПТН выполнены в виде модулей стандарта VXI типоразмера С-1, занимающих один слот в базовом блоке (крейте), и представляют собой лицевую панель с прикрепленной к ней печатной платой, заключенной в экранирующий кожух. На лицевых панелях размещены контактные разъемы для подключения сигнальных кабелей, а на печатной плате контактные разъемы стандарта VXI, обеспечивающие электропитание модулей и обмен данными. ГПТН имеют 2 независимых канала воспроизведения силы и напряжения постоянного тока и применяются совместно с базовым блоком VXI и управляющим компьютером (контроллером) с установленным программным обеспечением.
По условиям применения ГПТН соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 90 % при температуре 25 °С без предъявления требований по механическим воздействиям.

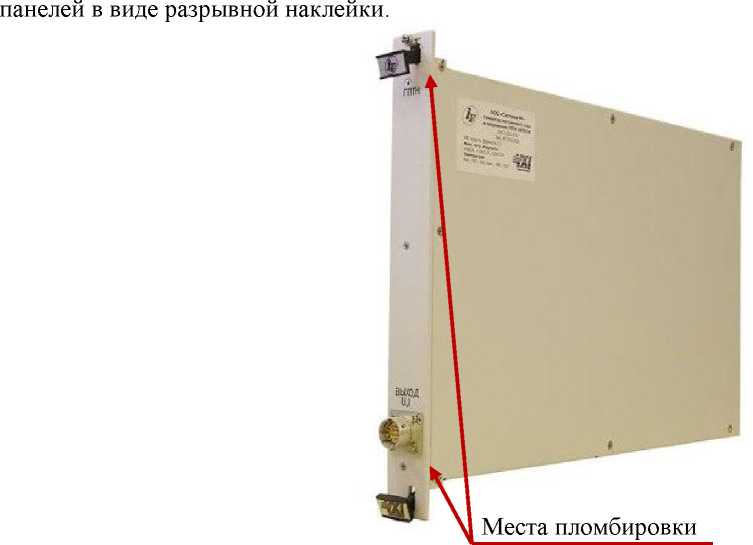

Общий вид ГПТН и схема пломбировки от несанкционированного доступа представлены на рисунке 1. Пломбировка предусмотрена на винтах крепления боковых экранирующих
Рисунок 1 - Общий вид ГПТН и схема пломбировки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Модуль ГПТН |
ФТКС.468260.077 |
1 шт. |
|
Компакт-диск (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 |
2 CD. |
|
Модуль ГПТН Руководство по эксплуатации |
ФТКС.468260.077РЭ |
1 экз. |
|
Модуль ГПТН Паспорт |
ФТКС.468260.077ПС |
1 экз. |
|
Модуль ГПТН. Управляющая панель. Руководство оператора |
ФТКС.66077-01 34 01 |
1 экз. |
|
Модуль ГПТН. Драйвер. Руководство системного программиста |
ФТКС.76077-01 32 01 |
1 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90ОП1 |
1 экз. |
|
Кабель ГПТН |
UNC4.853.091 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 0,10 до 100,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА |
±[0,3 + 0,02 (Im/Ix-1)] |
|
Дискретность установки силы постоянного тока, мА:
|
0,005 0,05 |
|
где Im - верхний предел диапазона установки силы постоянного тока, мА; Ix - установленное значение силы постоянного тока, мА | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0,10 до 50,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±[0,3 + 0,02-(Um/Ux-1)] |
|
Дискретность установки напряжения постоянного тока, В:
|
0,005 0,025 |
|
где Um - верхний предел диапазона установки напряжения постоянного тока, мА; Ux-установленное значение напряжения постоянного тока, мА | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
+ 5 +0,25 . + 12+0,6 . 12+0,36 ' 5-0,12 ; +12-0,36; 12-0,6 |
|
Сила тока потребления по цепи «+5 В», А: | |
|
- пиковое значение |
2,5 |
|
- динамическое значение |
1,6 |
|
Сила тока потребления по цепи «+12 В» и «-12 В», А: | |
|
- пиковое значение |
0,10 |
|
- динамическое значение |
0,07 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
368,5 х 30,2 х 262,2 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
368,5 х 30,2 х 262,2 |
|
Масса, кг, не более |
2,3 |
|
Рабочие условия эксплуатации:
|
от +5 до +40 90 от 84,0 до 106,7 |
