Номер по Госреестру СИ: 88379-23
88379-23 Осциллографы цифровые
(ОСЦ7 AXIe-1)
Назначение средства измерений:
Осциллографы цифровые ОСЦ7 AXIe-1 (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение осциллографов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux, и служит для управления режимами работы, его метрологически значимая часть предназначена для записи и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
«unscope_math_32.dll» для ОС Windows 32-bit «unscope_math_64.dll» для ОС Windows 64-bit «libunscope math.so» для ОС Linux |
Номер версии (идентификационный номер) |
не ниже «1.1» |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель осциллографов в виде самоклеющейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ГВТУ.468260.002РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ГВТУ.468260.002ТУ «Осциллографы цифровые ОСЦ7 AXIe-1. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, пом. XIV, ком. 1
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Тел./Факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании мгновенных значений напряжения электрического сигнала в цифровой код в реальном времени и записи полученной измерительной информации во внутреннюю память. Осциллографы имеют четыре независимых измерительных канала. В каналах осуществляется усиление или деление напряжения в зависимости от его уровня, а также может производиться постоянное смещение входного сигнала.

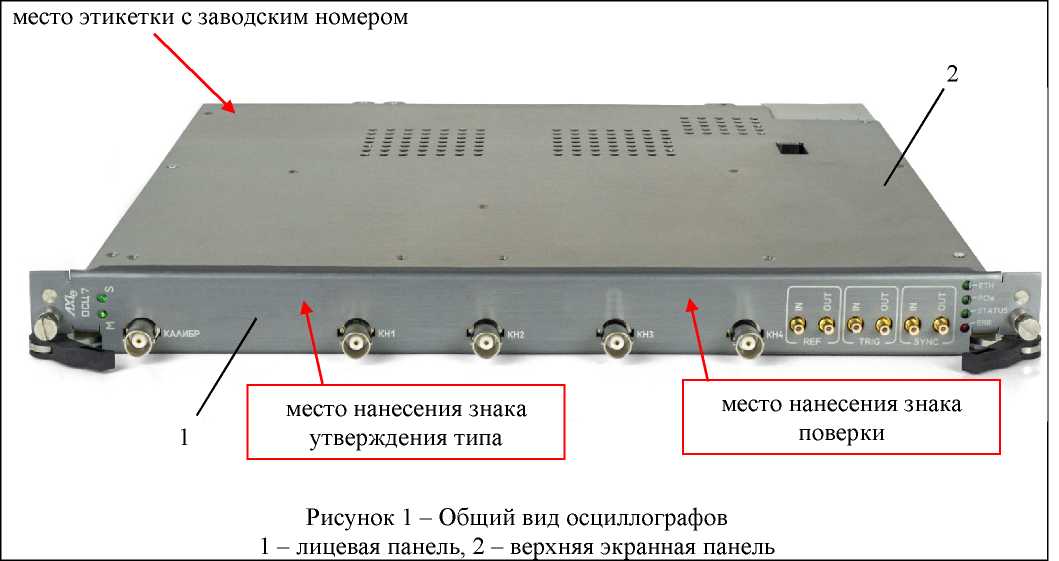

Осциллографы имеют модульную конструкцию, состоящую из лицевой панели, верхней и нижней экранных панелей и печатных плат. Общий вид осциллографов показан на рисунке 1.
Рисунок 2 - Общий вид осциллографа, установленного в шасси AXIe-1
Обозначение «ОСЦ7 AXIe-1» и уникальный заводской номер в формате семи цифр наносятся на самоклеющейся этикетке, помещенной на верхней экранной панели.
В конструкции осциллографов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.

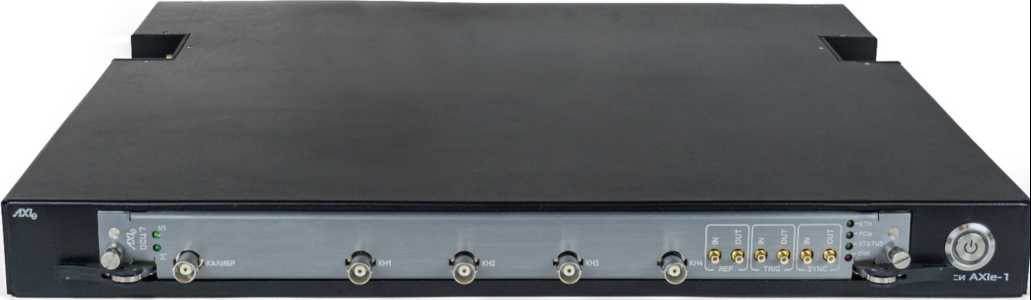

Осциллографы устанавливаются в крейт стандарта AXIe-1 по ГОСТ Р 58286-2018. Общий вид осциллографа, установленного в крейт AXIe-1, показан на рисунке 2.
Управление осциллографами осуществляется от внешнего компьютера, подключаемого к крейту.
представлена в таблице 4.
Таблица 4 -
Наименование |
Обозначение |
Количество, шт./экз. |
Осциллограф цифровой ОСЦ7 AXIe-1 |
ГВТУ.468260.002 |
1 |
Руководство по эксплуатации |
ГВТУ468260.002РЭ |
1 |
Паспорт |
ГВТУ.468260.002ПС |
1 |
Программное обеспечение на компакт-диске |
ФТКС.85001-01 |
1 |
Управляющая панель. Руководство оператора |
ФТКС.67014-01 34 01 |
1 (по заказу) |
Драйвер. Руководство системного программиста |
ФТКС.77014-01 32 01 |
1 (по заказу) |
Кабель НЧ |
ФТКС.685611.048 |
1 |
Кабель SMB-BNC-005 |
ФТКС.685661.004-02 |
1 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Входное сопротивление (по выбору) |
(1,00 ±0,01) МОм (50,0 ±1,0) Ом |
Пределы диапазонов напряжения Unp, В | |
входное сопротивление 1 МОм |
от ±0,05 до ±50 |
входное сопротивление 50 Ом |
от ±0,05 до ±5 |
Пределы допускаемой относительной погрешности измерения постоянного напряжения, приведенной к значению верхнего предела диапазона (при нулевом смещении), % |
±1,5 |
Пределы диапазонов Unp установки постоянного напряжения смещения, В/дел | |
входное сопротивление 1 МОм |
от ±0,05 до ±50 |
входное сопротивление 50 Ом |
от ±0,05 до ±5 |
Дискретность установки постоянного напряжения смещения, В/дел |
0,002-1ипр1 |
Пределы допускаемой относительной погрешности установки | |
постоянного напряжения смещения, приведенной к значению верхнего предела диапазона, % |
±1,5 |
Верхняя частота полосы пропускания по уровню - 3 дБ, МГц, не менее | |
входное сопротивление 1 МОм |
800 |
входное сопротивление 50 Ом |
300 |
Частота внутреннего опорного генератора, МГ ц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора 6F |
±5М0"5 |
Период дискретизации аналого-цифрового преобразования Td, с |
от 240’10 до 0,1 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов Tx, с |
±(5F-Tx + Td) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длина х ширина х высота), мм |
350 х 330 х 30 |
Масса, кг, не более |
3,500 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от +5 до +40 |
относительная влажность воздуха при температуре до +25 °С, % |
до 80 |
