Номер по Госреестру СИ: 86357-22
86357-22 Измерители мгновенных значений силы тока
(МТД48С-PXIe)
Назначение средства измерений:
Измерители мгновенных значений силы тока МТД48С-РХ1е (далее - измерители) предназначены для измерений мгновенных значений силы постоянного тока по сорока восьми дифференциальным каналам.

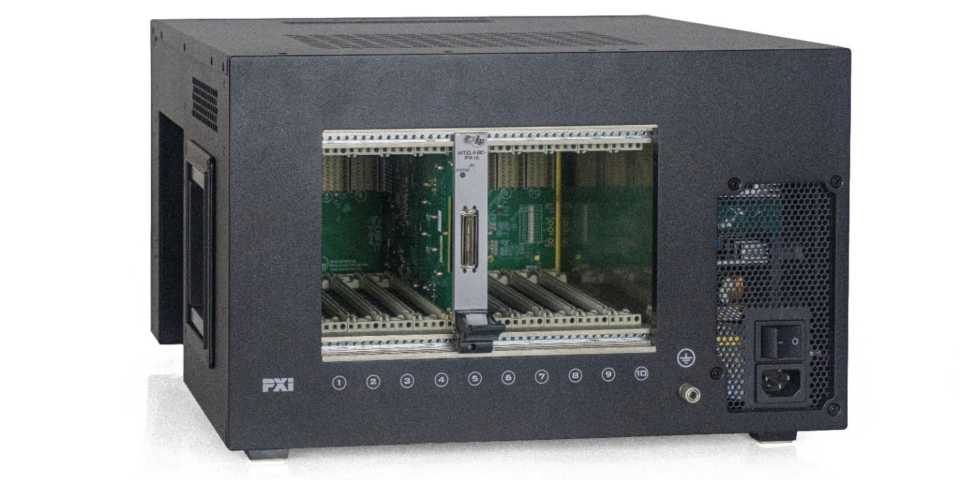

Внешний вид.
Измерители мгновенных значений силы тока
Рисунок № 1
Общие сведения
Дата публикации - 15.08.2022
Срок свидетельства - 09.08.2027
Номер записи - 188361
ID в реестре СИ - 1401375
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1978 от 2022.08.09 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители мгновенных значений силы тока (МТД48С-PXIe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56869-14 08.02.2029 |
Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
56957-14 08.02.2029 |
Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
59837-15 06.12.2029 |
Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71891-18 25.07.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93163-24 11.09.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94247-24 26.12.2029 |
Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94268-24 27.12.2029 |
Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94725-25 25.02.2030 |
Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Измерители мгновенных значений силы тока (МТД48С-PXIe)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103) | 48 | 48 | 0 | 0 | 47 | 47 | 0 |
Стоимость поверки Измерители мгновенных значений силы тока (МТД48С-PXIe)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических
функций undaq_math.dll, undaq_math64.dll, libundaq_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows 32-bit |
Windows 64-bit |
Linux 64-bit |
|
Идентификационное наименование ПО |
undaq_math.dll |
undaq_math64.dll |
libundaq_math.so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
06b8 24b5 |
f57c 04cd |
0dfe 5fbc |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ФТКС.468266.094ТУ «Измерители мгновенных значений силы тока МТД48С-РХ1е. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Место нахождения и адрес юридического лица: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6, пом. XIV ком. 1
ИНН 7735126740
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Место нахождения и адрес юридического лица: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6, пом. XIV ком. 1ИНН 7735126740
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Адрес деятельности: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6, пом. XIV ком. 1
Место нахождения и адрес юридического лица: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6, пом. XIV ком. 1
ИНН 7735126740
Принцип действия измерителей мгновенных значений силы постоянного тока основан на измерении падения напряжения на эталонном резисторе, создаваемого измеряемым током. Измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя модулей.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем IIMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Заводской номер наносится на плату измерителя любым технологическим способом в виде цифрового кода.
Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера показан на рисунке 1. Общий вид измерителей мгновенных значений силы тока МТД48С-PXIe, установленных в моноблок PXIe-10 ФТКС.469133.026, приведен на рисунке 2.
Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. В конструкции измерителей отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование измерителей не предусмотрено.
Si»tus
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей мгновенных значений силы тока МТД48С-РХ1е с
указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 2 - Общий вид измерителей мгновенных значений силы тока МТД48С-РХ1е, установленных в моноблок PXIe-10 ФТКС.469133.026
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель мгновенных значений силы тока МТД48С-РХ1е |
ФТКС.468266.094 |
1 шт. |
|
Комплект ПО модулей Информтест |
ФТКС.85001-01 |
1 экз.* |
|
Измеритель мгновенных значений силы тока МТД48С-РХ1е. Руководство по эксплуатации |
ФТКС.468266.094РЭ |
1 экз. |
|
Измеритель мгновенных значений силы тока МТД48С-РХ1е. Паспорт |
ФТКС.468266.094ПС |
1 экз. |
|
Модули Информтест DAQ Управляющая панель Qt Руководство оператора |
ФТКС.67010-01 34 01 |
1 экз. |
|
Модули Информтест DAQ Драйвер Руководство системного программиста |
ФТКС.77010-01 32 01 |
1 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90 ОП1 |
1 экз.* |
|
Устройство ИОН-M |
ФТКС.687420.162 |
1 шт.* |
|
Устройство УКСИ68 |
ФТКС.687420.031 |
1 шт.* |
|
Кабель К-УКСИ |
ФТКС.685621.002 |
1 шт.* |
|
Кабель ШШВ |
ФТКС.685621.038 |
1 шт.* |
|
Кабель ШШ2 |
ФТКС.685621.099 |
1 шт.* |
|
Кабель ШШ |
ФТКС.685621.536 |
1 шт.* |
|
* В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Поддиапазоны измерений мгновенных значений силы постоянного тока, мА |
от 0 до 20 от 0 до 5 |
|
Пределы допускаемой относительной основной погрешности измерений мгновенных значений силы постоянного тока при минимальном периоде семплирования, %:
|
±[0,03+0,015-(|1м/1х|-1)] ±[0,04+0,015-(|1м/1х|-1)] |
|
Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений силы постоянного тока при минимальном периоде семплирования от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
±0,002 |
|
Нормальные условия измерений:
|
от +18 до +22 от 30 до 80 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
48 |
|
Напряжение питания постоянного тока, В |
■ q о+ 0,17 ■ л о + 0,60 + 3,3- 0,17; +12- 0,60 |
|
Динамическая сила тока потребления по цепи «12 В», А, не более |
0,7 |
|
Электрическое сопротивление изоляции гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее |
20 |
|
Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее |
200 |
|
Минимальный период семплирования, мкс, не более |
416 |
|
Шаг установки периода семплирования, мкс |
1 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
130,5 х 20,0 х 213,8 |
|
Масса, кг, не более |
0,41 |
|
Рабочие условия измерений:
|
от +5 до +40 80 |
|
Средняя наработка на отказ, ч |
20 000 |
|
Средний срок службы, лет |
10,5 |
