Назначение средства измерений:
Системы автоматизированные измерительные ТЕСТ-7007 (далее - системы) предназначены для измерений электрического сопротивления постоянному току и напряжения постоянного тока.

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 2
Программное обеспечение
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- управление модулями систем;
-
- считывание из модулей измерительной информации;
-
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
-
- визуализацию результатов измерений в цифровом и графическом представлении;
-
- хранение измерительной информации.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: рovCalc.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
рovCalc.so |
Номер версии ПО (идентификационный код), не ниже |
1.0 |
Цифровой идентификатор ПО |
d8349cb9 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4.3 «Работа изделия» руководства по эксплуатации ФТКС.411713.369РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Место нахождения и адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1ИНН 7735126740
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Адрес деятельности: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Место нахождения и адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740
Принцип действия системы при измерении электрического сопротивления постоянному току основан на измерении напряжения постоянного тока, образующегося при протекании постоянного тока через сопротивление с известным значением силы постоянного тока, формируемого источником опорного тока, входящего в состав измерителей сопротивления постоянному току МТ16-4Л-01, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере). Принцип действия системы при измерении напряжения постоянного тока основан на аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.
Конструктивно системы представляют собой электронную стойку СЭ246, с установленными в ней блоком БЭ312, источником питания ИП-400, панелью КП-ВВ191.
Системы реализуют следующие функции:
-
- измерение электрического сопротивления постоянному току по четырехпроводной схеме измерений по 176 каналам. Функции реализуются измерителями сопротивления постоянному току МТ16-4Л-01, входящими в состав блока БЭ312;
-
- измерение напряжения постоянного тока по шести гальванически развязанным каналам. Функции реализуются мезонинами измерителями мгновенных значений напряжения МН6И-150В и МН8ИП, входящими в состав блока БЭ312;
-
- контроль дискретных сигналов. Функция реализуется модулем РДС, входящим в состав блока БЭ312.
Заводской номер наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.

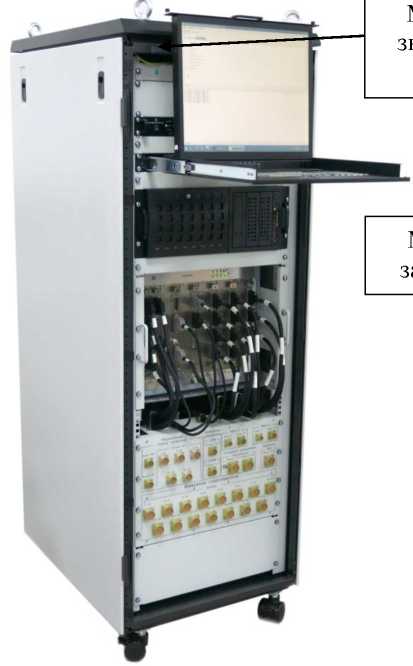

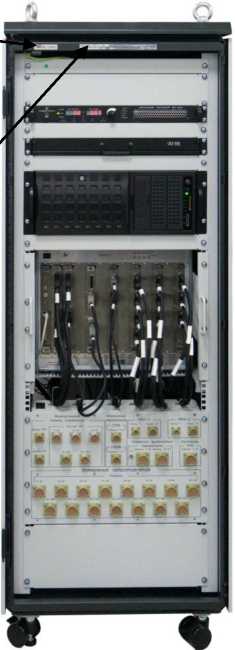

Общий вид систем с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид систем автоматизированных измерительных ТЕСТ-7007 с указанием

места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Система автоматизированная измерительная ТЕСТ-7007 |
ФТКС.411713.369 |
1 шт. |
Система автоматизированная измерительная ТЕСТ-7007. Комплект ЗИП одиночный |
ФТКС.305656.308 |
1 шт. |
Система автоматизированная измерительная ТЕСТ-7007. Формуляр |
ФТКС.411713.369ФО |
1 экз. |
Системы автоматизированные измерительные ТЕСТ-7007. Руководство по эксплуатации |
ФТКС.411713.369РЭ |
1 экз. |
Система автоматизированная измерительная ТЕСТ-7007. Комплект программного обеспечения |
- |
1 шт. |
Источник опорного напряжения постоянного тока ИОН |
ФТКС.687420.028 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Поддиапазоны измерений электрического сопротивления постоянному току, Ом |
от 0,6 до 62 от 1,2 до 125 от 2,5 до 250 от 5 до 500 от 12,5 до 1250 от 25 до 2500 |
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %:
|
±[0,070+0,092<Им1)/Кх2)-1)+О,О8] ±[0,040+О,048-(Им/Их-1)+О,О8] ±[0,027+0,023-(Им/Их-1)+О,О8] ±[0,017+0,027-(Им/Их-1)+О,О8] ±[0,017+0,022-(Им/Их-1)+О,О8] ±[0,017+0,022^(им/Кх-1)+О,О8] |
Количество измерительных каналов электрического сопротивления постоянному току |
до 1764) |
Диапазон измерений напряжения постоянного тока, реализуемого измерителем МН6И-150В, В |
от 0,5 до 110 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, реализуемого измерителем МН6И-150В, % |
±[0,1+0,05-(15О/их3)-1)] |
Количество измерительных каналов напряжения постоянного тока, реализуемого измерителем МН6И- 150В |
до 64) |
Диапазон измерений напряжения постоянного тока, реализуемого измерителем МН8ИП, В |
от 0,1 до 10 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, реализуемого измерителем МН8ИП, % |
±[0,1+0,03-(1О/их-1)] |
Количество измерительных каналов напряжения постоянного, реализуемого измерителем МН8ИП |
до 84) |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
220±22 50±1 |
Электрическое сопротивление защитного заземления, Ом, не более |
0,1 |
Электрическое сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее |
20 |
Электрическая прочность изоляции цепи сетевого питания, В, не менее |
1500 |
Максимальная потребляемая мощность, В^А, не более |
700 |
Габаритные размеры (глубинахширинахвысота), мм, не более |
793х600х1768 |
Масса, кг, не более |
300 |
Рабочие условия измерений:
|
от +5 до +35 до 80 от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
20000 |
