Номер по Госреестру СИ: 88767-23
88767-23 Осциллографы цифровые
(ОСЦ201-PXIe)
Назначение средства измерений:
Осциллографы цифровые ОСЦ201-РХ1е (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Общие сведения
Дата публикации - 12.04.2023
Срок свидетельства - 12.04.2028
Номер записи - 190798
ID в реестре СИ - 1407880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Осциллографы цифровые (ОСЦ201-PXIe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Осциллографы цифровые (ОСЦ201-PXIe)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Осциллографы цифровые (ОСЦ201-PXIe)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение осциллографов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux 64-bit, и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть предназначена для записи и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«undaq_math.dll» для ОС Windows 32-bit «undaq_math64.dll» для ОС Windows 64-bit «libundaq math.so» для ОС Linux 64-bit |
|
Номер версии (идентификационный номер) |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на экранную панель осциллографов в виде самоклеющейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ГВТУ.468266.006РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ГВТУ.468266.006ТУ «Осциллографы цифровые ОСЦ201-РХ1е».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании мгновенных значений напряжения электрического сигнала в цифровой код в реальном времени и записи полученной измерительной информации во внутреннюю память. Осциллографы имеют два независимых измерительных канала. В каналах осуществляется усиление или деление напряжения в зависимости от его уровня, а также может производиться постоянное смещение входного сигнала.
Осциллографы имеют модульную конструкцию, состоящую из лицевой панели, верхней и нижней экранных панелей и печатной платы. Общий вид осциллографов показан на рисунке 1.
Обозначение «ОСЦ2О1-РХ1е» и уникальный заводской номер в формате семи цифр наносятся на самоклеющейся этикетке, помещенной на экранной панели.
В конструкции осциллографов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Осциллографы устанавливаются в крейт (шасси) стандарта PXIe. Общий вид осциллографа, установленного в крейт PXIe, показан на рисунке 2.
Управление осциллографами осуществляется от внешнего компьютера, подключаемого к крейту.
с заводским номером
место нанесения знака
Место этикетки
утверждения типа
место нанесения знака поверки

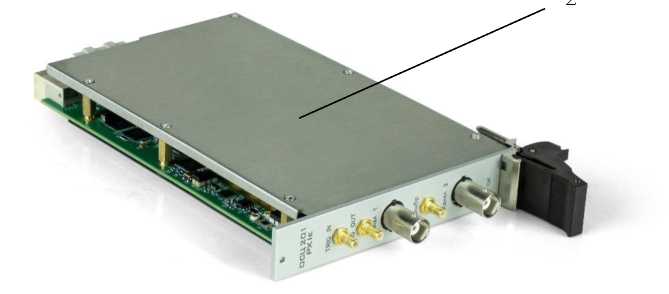

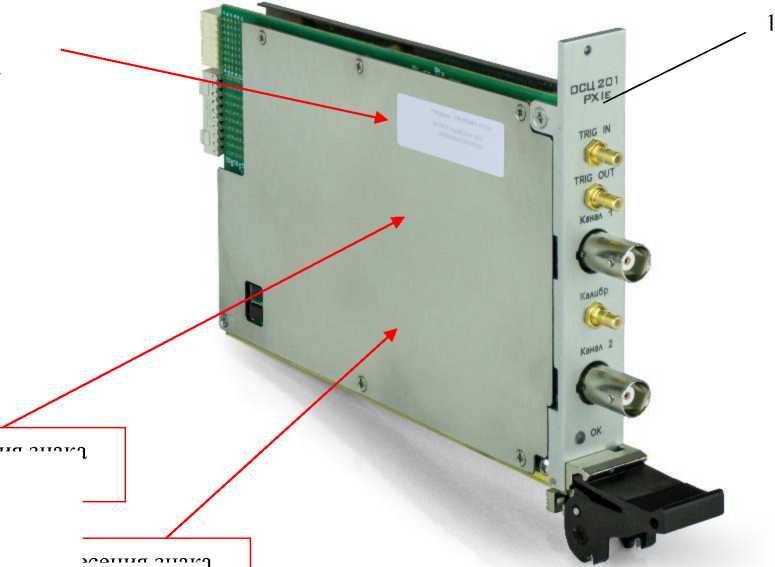

Рисунок 1 - Общий вид осциллографов 1 - лицевая панель, 2 - экранная панель

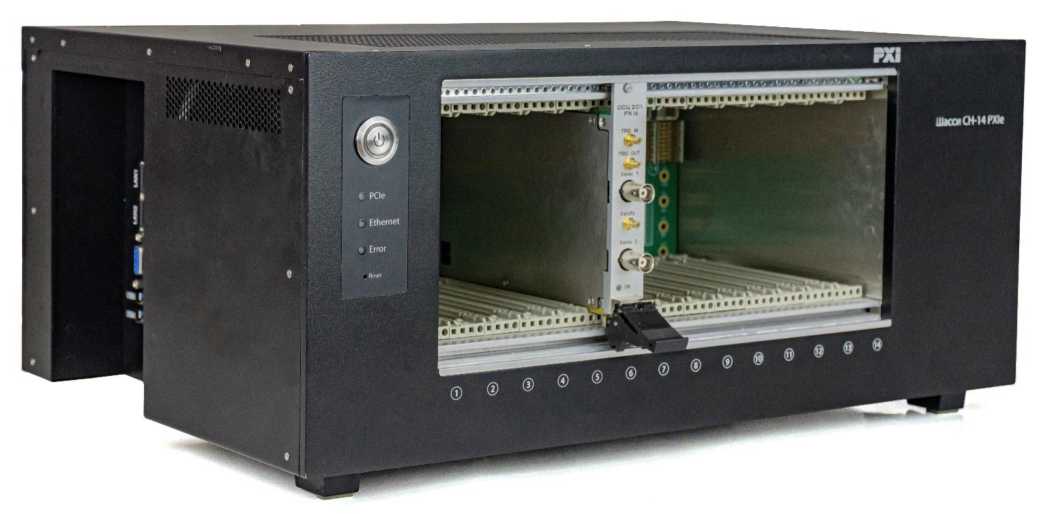

Рисунок 2 - Общий вид осциллографа, установленного в крейт СН-14 PXIe
представлена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой ОСЦ201-РХ1е |
ГВТУ.468266.006 |
1 |
|
Программное обеспечение на компакт-диске |
ФТКС.85001-01 |
1 |
|
Руководство по эксплуатации |
ГВТУ.468266.006РЭ |
1 |
|
Паспорт |
ГВТУ.468266.006ПС |
1 |
|
Управляющая панель. Руководство оператора |
ФТКС.67014-01 34 01 |
1 (по заказу) |
|
Драйвер. Руководство системного программиста |
ФТКС.77014-01 32 01 |
1 (по заказу) |
|
Кабель НЧ |
ФТКС.685611.048 |
1 |
|
Кабель SMB-BNC |
ФТКС.685661.004 |
2 |
|
Кабель BNC-BNC |
ФТКС.685661.182-01 |
2 |
|
Кабель FREQ RFS |
ФТКС.685661.029 |
1 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление (по выбору) |
(1,00 ± 0,01) МОм (50,0 ± 1,0) Ом |
|
Пределы диапазонов напряжения ипр, В входное сопротивление 1 МОм входное сопротивление 50 Ом |
от ±0,05 до ±100,00 от ±0,05 до ±5,00 |
|
Пределы допускаемой относительной погрешности измерения постоянного напряжения, приведенной к значению верхнего предела диапазона (при нулевом смещении), % в диапазоне «±100 В» в остальных диапазонах |
±1,0 ±0,6 |
|
Пределы диапазонов ипр установки постоянного напряжения смещения, В/дел входное сопротивление 1 МОм входное сопротивление 50 Ом |
от ±0,05 до ±100,00 от ±0,05 до ±5,00 |
|
Дискретность установки постоянного напряжения смещения, В/дел |
0,002^1ипр1 |
|
Пределы допускаемой относительной погрешности установки постоянного напряжения смещения, приведенной к значению верхнего предела диапазона, % в диапазоне «±100 В» в остальных диапазонах |
±1,0 ±0,6 |
|
Верхняя частота полосы пропускания по уровню - 3 дБ, МГц, не менее |
100 |
|
Частота внутреннего опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 6F |
±2,8М0-7 |
|
Период дискретизации аналого-цифрового преобразования Td, с |
от 4М0-9 до 0,2 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Tx, с |
±(6F^Tx + Td) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х толщина), мм |
214 х 130 х 20 |
|
Масса, кг, не более |
0,450 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, % |
от +5 до +40 до 80 |
