Номер по Госреестру СИ: 90006-23
90006-23 Измерители частоты сигналов
(МНЧ8-PXIe)
Назначение средства измерений:
Измерители частоты сигналов МНЧ8-РХ1е (далее - МНЧ8) предназначены для измерения частоты периодических сигналов.
Внешний вид.
Измерители частоты сигналов

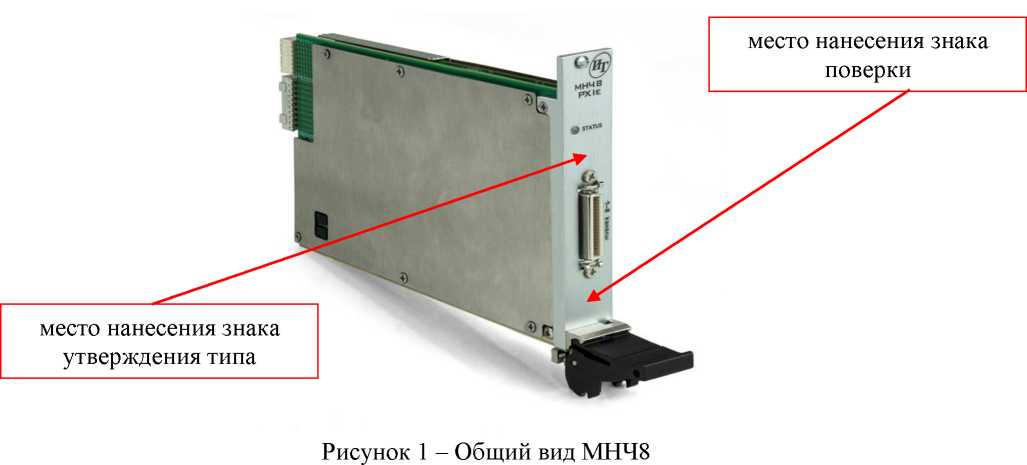

Рисунок № 1
Общие сведения
Дата публикации - 19.09.2023
Срок свидетельства - 18.09.2028
Номер записи - 191952
ID в реестре СИ - 1411095
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
