Номер по Госреестру СИ: 95008-25
95008-25 Источники питания
(ИП-80Х188)
Назначение средства измерений:
Источники питания ИП-80Х188 (далее по тексту - ИП) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания

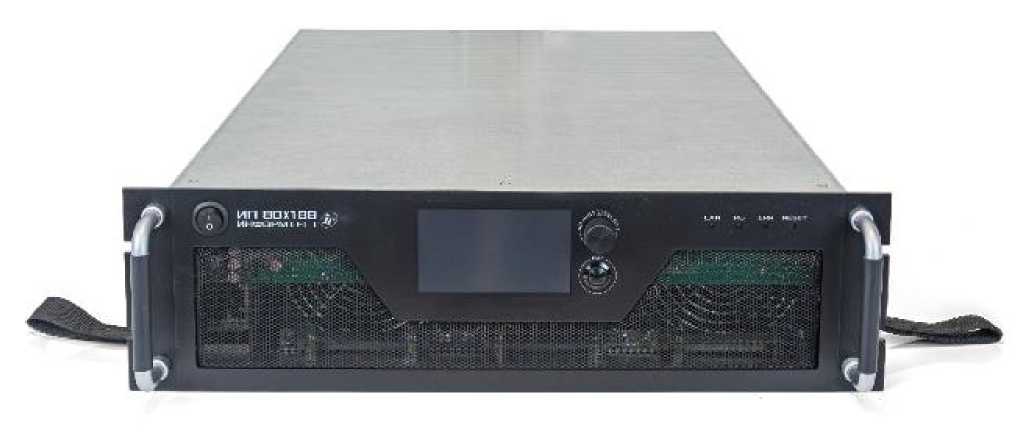

Рисунок № 1
Внешний вид.
Источники питания
Рисунок № 2
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196833
ID в реестре СИ - 1424635
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№633 от 2025.03.28 Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Источники питания (ИП-80Х188)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56869-14 08.02.2029 |
Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
56957-14 08.02.2029 |
Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
59837-15 06.12.2029 |
Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71891-18 25.07.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93163-24 11.09.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94247-24 26.12.2029 |
Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94268-24 27.12.2029 |
Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94725-25 25.02.2030 |
Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94918-25 17.03.2030 |
Мультиметры цифровые, МЦ1-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95008-25 28.03.2030 |
Источники питания, ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
95403-25 30.04.2030 |
Магазины сопротивлений, МЭМС Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95442-25 14.05.2030 |
Генераторы сигналов, ГС201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Источники питания (ИП-80Х188)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания (ИП-80Х188)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ИП состоит из встроенного и внешнего ПО. ПО выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИП нормированы с учетом влияния ПО.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного . обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unmsp math.dll |
libunmsp math.so |
|
Номер версии ПО (идентификационный код), не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
AFA7057D |
1C2C0DE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на экранную панель ИП в виде самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы поверки» документа ГВТУ.436337.001РЭ «Источники питания ИП-80Х188. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ГВТУ.436337.001ТУ «Источники питания ИП-80Х188. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Принцип действия ИП основан на преобразовании трехфазного переменного сетевого напряжения 230/400 В в постоянное стабилизированное напряжение для питания радиоэлектронной аппаратуры. В ИП реализованы режимы стабилизации напряжения и режим ограничения силы постоянного тока. Сетевое напряжение поступает на модуль преобразователя, который обеспечивает гальваническую развязку силовой цепи и потребления, преобразование напряжения и сглаживание пульсаций постоянного напряжения.
Конструктивно ИП представляет собой функционально законченное электронное устройство в металлическом корпусе, предусматривающем его установку в 19-ти дюймовую стойку. При установке в стойку ИП крепится механическим разборным соединением, выполненным в виде регулируемых направляющих. На лицевой панели ИП расположены элементы индикации значений напряжения и силы постоянного тока, сенсорные кнопки управления режимами работы, ручки энкодеров для установки значений напряжения и силы постоянного тока, светодиодные индикаторы. На задней панели ИП расположены разъемы LAN.
Заводской номер наносится на маркировочную табличку, расположенную на ИП, методом лазерной гравировки в виде цифрового кода.
Общий вид ИП с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Нанесение знака поверки на ИП не предусмотрено. Пломбирование мест настройки (регулировки) ИП не предусмотрено.
Цветовая гамма корпуса ИП может быть изменена по решению изготовителя в односторо ннем порядке.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид ИП с указанием места нанесения заводского номера и знака утверждения типа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Источник питания ИП-80Х188 |
- |
1 шт. |
|
Руководство по эксплуатации |
ГВТУ.436337.001РЭ |
1 экз. |
|
Паспорт |
ГВТУ.436337.001ПС |
1 экз. |
|
Комплект щупов UT-L41 с разъемом типа «Крокодил» |
- |
-1) |
|
Провод ПУгВ 1х25,0 кв. мм с дополнительными наконечниками типа «О» |
- |
-1) |
|
Примечание: 1) - опционально | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений и измерений напряжения постоянного тока, В |
от 10 до 80 |
|
Дискретность установки напряжения, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,0005 • 1/вос+0,040+К-ДТ) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0005 • 17изм+0,040+К-ДТ) |
|
Диапазоны воспроизведений и измерений силы постоянного тока, А |
от 1 до 188 |
|
Дискретность установки силы постоянного тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,00157вос+0,28+ЮДТ) |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,00157изм+0,28+ЮДТ) |
|
Нестабильность выходного напряжения постоянного тока при изменении тока нагрузки от 100 до 10 %, мВ, не более |
100 |
|
Нестабильность выходной силы постоянного тока при изменении выходного напряжения на нагрузке от 90 до 10 % от конечного значений диапазона измерений, мА, не более |
188 |
|
Уровень (СКЗ) пульсации выходного напряжения постоянного тока при выходном токе, соответствующем 90 % от конечного значения диапазона измерений, мВ, не более 1) |
50 |
|
Нормальные условия измерений:
|
от +18 до +22 80 от 84,0 до 106,7 |
|
Наименование характеристики |
Значение |
|
П р и м е ч а н и я: UB0C/IB0C - воспроизведенное ИП значение напряжения/силы постоянного тока. UU3M/IU3M - измеренное ИП значение напряжения/силы постоянного тока. K - температурный коэффициент. К = 0,0003^UBOC/IBOC/UU3M/IU3M. ДТ - отклонение температуры окружающей среды от значения +18 °С (для интервала температур от +5 до +18 °С не включ.) или от значения +22 °С (для интервала температур св. +22 до +40 °С); ДТ = 0 °С (в интервале температур от +10 до +18 °С) 1) - в диапазоне частот от 20 Гц до 300 кГц. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока трехфазной сети, В |
230/400 |
|
- частота переменного тока, Гц |
50±3 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
680х482х132,5 |
|
Масса, кг, не более |
40 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
