Номер по Госреестру СИ: 95442-25
95442-25 Генераторы сигналов
(ГС201-PXIe)
Назначение средства измерений:
Генераторы сигналов ГС201-РХ1е (далее - генераторы) предназначены для формирования сигналов стандартных форм: прямоугольного, пилообразного, треугольного, сигналов произвольной формы, а также сигналов синусоидальной формы с амплитудной, частотной, фазовой модуляцией или без модуляции.

Внешний вид.
Генераторы сигналов
Рисунок № 1

Внешний вид.
Генераторы сигналов
Рисунок № 2
Программное обеспечение
Программное обеспечение генераторов устанавливается на внешний компьютер и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows (32) |
Windows (64) |
Linux (32) |
|
Идентификационное наименование |
ungsivi_math_32.dll |
ungsivi_math_64.dll |
libungsivi_math.so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
970408e0 |
c74d416b |
eOdfceel |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Знак утверждения типа
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на экранную панель генератора. Места для нанесения знака утверждения типа и знака поверки указаны на рисунке 1.

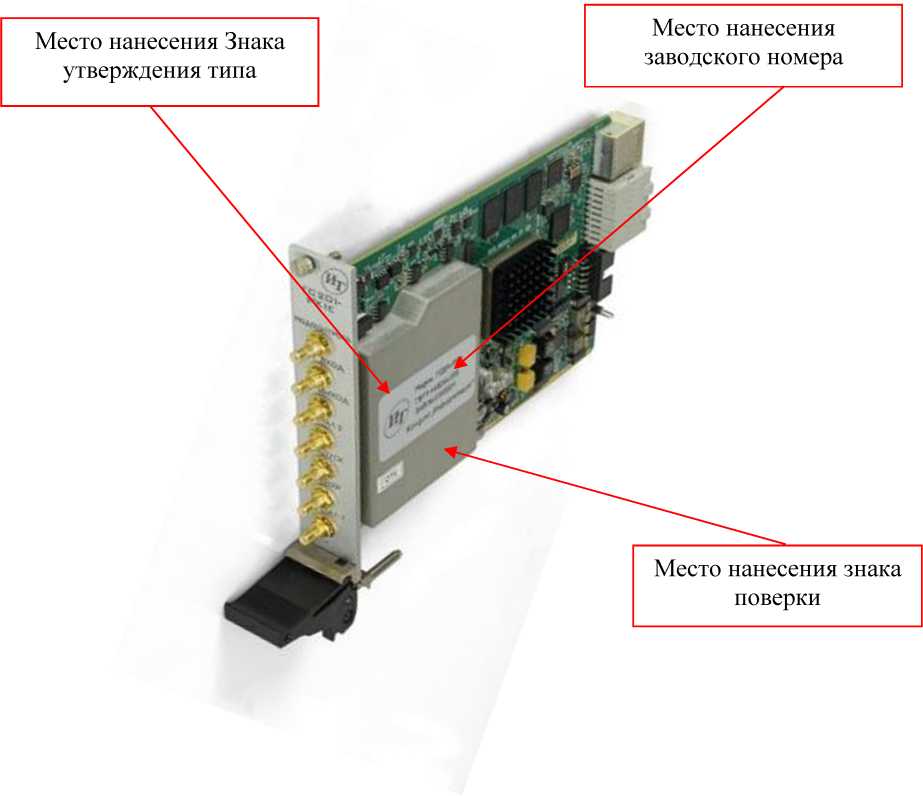

Рисунок 1 - Общий вид генераторов сигналов ГС201-РХ1е

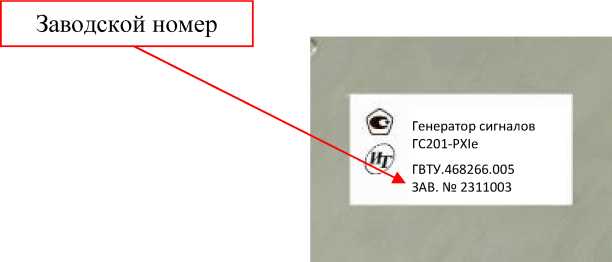

Рисунок 2 - Фрагмент экранной панели генераторов сигналов TC201-PXIe с этикеткой
Программное обеспечениеПрограммное обеспечение генераторов устанавливается на внешний компьютер и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Операционная система |
Windows (32) |
Windows (64) |
Linux (32) |
|
Идентификационное наименование |
ungsivi_math_32.dll |
ungsivi_math_64.dll |
libungsivi_math.so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
970408e0 |
c74d416b |
eOdfceel |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Метрологические и основные технические характеристики модулей представлены в таблицах 2 - 6.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
2 |
|
Выходное сопротивление, Ом |
50 |
|
Номинальное значение частоты внешнего опорного генератора, МГц |
10 |
|
Номинальное значение частоты внутреннего опорного генератора, МГц |
10 |
|
Формы выходных сигналов |
синусоидальный, прямоугольный, пилообразный, треугольный, произвольный, напряжение постоянного тока |
|
Диапазон частот, Г ц
|
от 0,1 до 220406 от 0,1 до 50М06 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±10-6 |
|
Диапазоны установки напряжения постоянного тока Umax Ч В |
±0,2 ±2,0 ±10,0 ±15,0 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности установки уровня выходного напряжения, % |
±0,25 |
|
Пределы допускаемой дополнительной погрешности установки уровня выходного напряжения, вызванной изменением температуры окружающей среды от нормальных условий, /°С |
±0,025 |
|
Диапазон установки напряжения смещения постоянного токаЧ В |
±0,2 ±2,0 ±10,0 ±15,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности установки напряжения смещения постоянного тока, % |
±0,25 |
|
Пределы допускаемой дополнительной погрешности установки уровня напряжения смещения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, /°С |
±0,025 |
|
Спектральная плотность мощности фазовых шумов при отстройке частоты на 100 Гц, 1, 10, 100 кГц, 1 МГц, дБн/Гц, не более |
-95 |
|
Примечание: 1) - уровень выходного напряжения ивых при нормированной нагрузке приемника Rн определяется по формуле: ивых=±(ихМ _ \RH+50/ где U - значение напряжения при отсутствии внешней нагрузки приемника. | |
Таблица 3 - Неравномерность АЧХ при воспроизведении гармонического сигнала на нагрузку 50 Ом
|
Пределы амплитуды Umax, В |
Неравномерность АЧХ | |||
|
±1 дБ |
±3 дБ |
±1 дБ |
±3 дБ | |
|
ФНЧ откл. |
ФНЧ вкл. | |||
|
Частота, МГ ц | ||||
|
±0,2; ±2 |
от 0,1 до 165 вкл. |
св. 165 до 220 |
от 0,1 до 25 вкл. |
св. 25 до 60 |
|
±10 |
от 0,1 до 80 вкл. |
- | ||
|
±15 |
от 0,1 до 5 вкл. |
св. 5 до 15 |
от 0,1 до 5 вкл. |
св. 5 до 15 |
Таблица 4 - Уровни негармонических искажений при воспроизведении синусоидального сигнала на нагрузку 50 Ом
|
Частота, МГц |
Диапазон измерений напряжения Umax, В | |||
|
±0,2 |
±2 |
±10 |
±15 | |
|
Уровни негармонических искажений, дБ, не более | ||||
|
0,1 |
-71 |
-85 |
-83 |
-83 |
|
1 |
-80 |
-83 |
-83 |
-83 |
|
10 |
-80 |
-86 |
-83 |
-85 |
|
50 |
-63 |
-65 |
-70 |
- |
|
100 |
-60 |
-63 |
- |
- |
|
220 |
-27 |
-30 |
- |
- |
Таблица 5 - Уровни гармонических искажений при воспроизведении синусоидального сигнала на нагрузку 50 Ом
|
Частота, МГц |
Диапазон измерений напряжения Umax, В | |||
|
±0,2 |
±2 |
±10 |
±15 В | |
|
Уровни гармонических искажений, дБ, не более | ||||
|
0,1 |
-75 |
-75 |
-76 |
-65 |
|
1 |
-72 |
-72 |
-70 |
-56 |
|
10 |
-60 |
-60 |
-60 |
-36 |
|
50 |
-45 |
-46 |
-43 |
- |
|
100 |
-35 |
-35 |
- |
- |
|
220 |
-25 |
-25 |
- |
- |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
аблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
3,3±0,17 12±0,60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
214х131х20 |
|
Масса, кг, не более |
0,30 |
|
Нормальные условия эксплуатации:
|
от +18 до +22 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от +5 до +40 80 от 84 до 106 |
наносится в виде самоклеящейся этикетки на защитную панель генератора и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» «Руководства по эксплуатации» ГВТУ.468266.006РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия «Генераторы сигналов ГС201-РХ1е», ГВТУ.468266.005ТУ.
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: +7 (495) 983-10-73. Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)ИНН 7735126740
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: +7 (495) 983-10-73. Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127206, г. Москва, пр-д Соломенной сторожки, д. 5, к. 1, помещ. 1Н Телефон: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: +7 (495) 983-10-73. Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с использованием внутренней памяти и цифро-аналоговом преобразовании кодов разрядностью 16 бит в значения напряжения выходного сигнала синхронно по двум каналам.
Генераторы выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Эксплуатация генераторов осуществляется совместно с носителями модулей поддерживающие работу с модулями стандарта PXIe. Управление генераторами осуществляется от внешнего компьютера, подключаемого к носителю модулей.
В конструкции генераторов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Общий вид генераторов представлен на рисунке 1. Обозначение типа генераторов наносится на переднюю панель методом лазерной гравировки и на самоклеящейся этикетке на экранирующей панели вместе с уникальным заводским номером в цифровом формате из 7 знаков (представлено на рисунке 1).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на экранную панель генератора. Места для нанесения знака утверждения типа и знака поверки указаны на рисунке 1.
Рисунок 1 - Общий вид генераторов сигналов ГС201-РХ1е
Рисунок 2 - Фрагмент экранной панели генераторов сигналов TC201-PXIe с этикеткой
представлена в таблице 8.
Таблица 8 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор сигналов |
ГС201-РХ1е |
1 |
|
Руководство по эксплуатации |
ГВТУ.468266.005РЭ |
1 |
|
Паспорт |
ГВТУ.468266.005ПС |
1 |
|
Комплект ПО модулей VXI-Системы на CD |
ГВТУ.85001-01 |
1 |
|
Управляющая панель. Руководство оператора |
ГВТУ 66005-01 34 01 | |
|
Драйвер. Руководство системного программиста |
ГВТУ.76005-01 32 01 | |
|
Кабель SMB-BNC |
ФТКС.685661.004 | |
|
Кабель SMB-SMA |
ФТКС.685661.085 | |
|
Кабель BNC-BNC |
ФТКС.685661.182 | |
|
кабели SMB-SMB |
ФТКС.685661.009 | |
|
Кабель SMB-SLS425 |
ФТКС.685661.218 | |
|
Аттенюатор 20 дБ |
BW-S20W5+ |
