Номер по Госреестру СИ: 94918-25
94918-25 Мультиметры цифровые
(МЦ1-PXIe)
Назначение средства измерений:
Мультиметры цифровые МЦ1-РХ1е (далее - мультиметры) предназначены для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, сопротивления постоянному току, частоты периодического сигнала и электрической емкости.

Внешний вид.
Мультиметры цифровые
Рисунок № 1

Внешний вид.
Мультиметры цифровые
Рисунок № 2
Программное обеспечение
Программное обеспечение,
установленное на внешний компьютер, служит для управления режимами работы мультиметров, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по рекомендации Р 50.2.077-2014.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для операционной системы | ||
|
Windows 32-bit |
Windows 64-bit |
Linux 64-bit | |
|
Идентификационное наименование ПО |
undmmp_math.dll |
undmmp math64.dll |
libundmmp_math.so |
|
Номер версии ПО |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
06b8 24b5 |
f57c 04cd |
0dfe 5fbc |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Знак утверждения типа
Знак утверждения типананосится на экранную панель мультиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» «Руководства по эксплуатации» ГВТУ.468266.007РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Технические условия «Мультиметры цифровые МЦ1-PXIe», ГВТУ.468266.007ТУ.
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: +7 (495)983-10-73
Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1 Телефон: +7 (495) 983-10-73
Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127206, г. Москва, пр-д Соломенной сторожки, д. 5, к. 1, помещ. 1Н Телефон: +7 (495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: +7 (495)983-10-73
Факс: +7 (499) 645-56-67
Е-mail: inftest@inftest.ru
Принцип действия мультиметров при измерении напряжения постоянного тока основан на усилении (ослаблении) входного сигнала посредством набора программно управляемых делителей и усилителей напряжения, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации на внешние устройства. Принцип действия мультиметров при измерении:
-
- напряжения переменного тока основан на преобразовании среднеквадратического значения напряжения переменного тока в пропорциональное напряжение постоянного тока;
-
- силы тока основан на измерении напряжения, формируемого на встроенном шунте (сопротивлении с известным значением) при протекании через него электрического тока, и вычислении значения силы тока по известной зависимости во встроенном микропроцессорном устройстве (контроллере);
-
- сопротивления постоянному току основан на измерении напряжения, образующегося при протекании через сопротивление тока с известным значением, формируемым источником опорного тока, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).
Мультиметры выполнены в виде PXIe модулей и представляют собой конструкцию, состоящую из лицевой панели с прикрепленной к ней печатной платой с экранной панелью.
Мультиметры используются в составе информационных измерительных систем совместно с носителями модулей стандарта PXIe.
Общий вид мультиметров показан на рисунке 1.
В конструкции мультиметров отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Обозначение типа мультиметров наносится на переднюю панель методом лазерной гравировки и на самоклеящейся этикетке на экране вместе с уникальным заводским номером в цифровом формате из 7 знаков, представлено на рисунке 1. Места для нанесения знака утверждения типа и знака поверки указаны на рисунке 1.
Место нанесения Знака
Место нанесения
заводского номера
утверждения типа

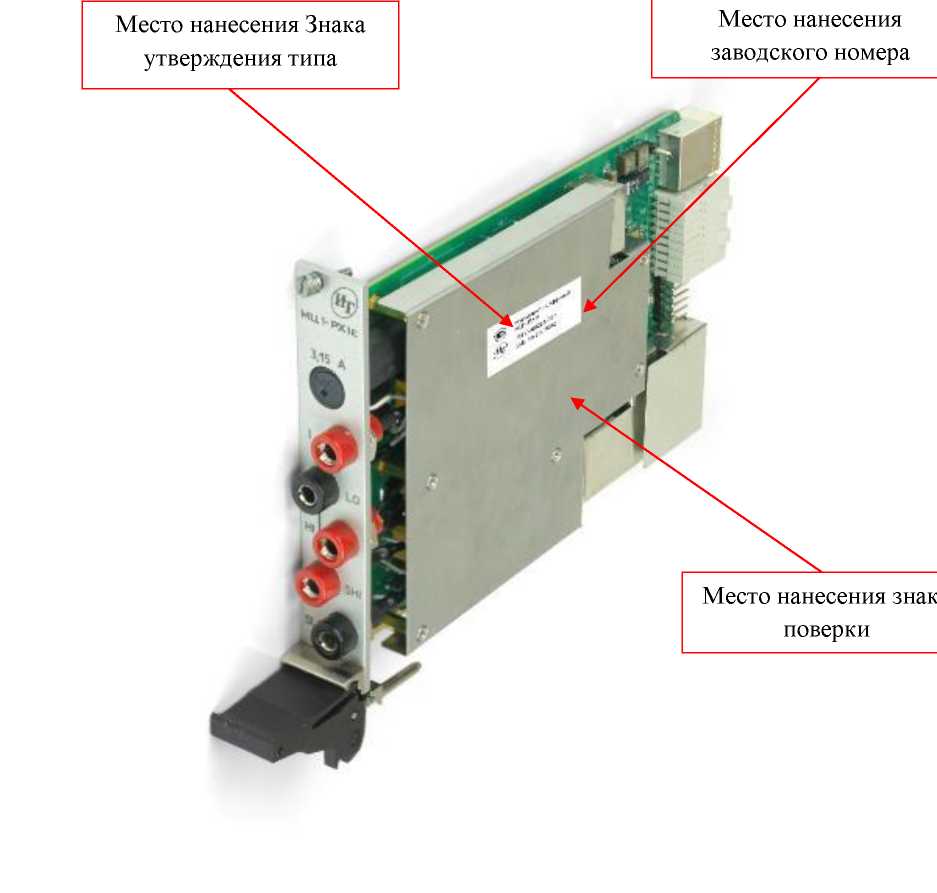

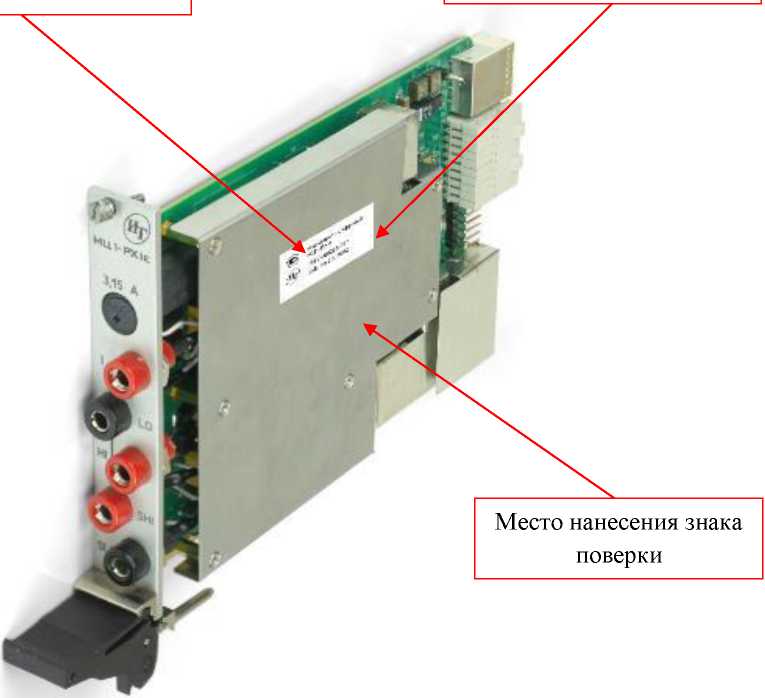

Рисунок 1 - Общий вид мультиметров цифровых МЦ1-РХ1е

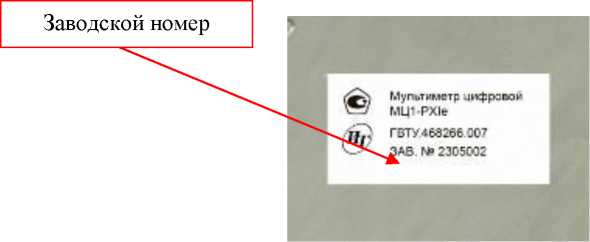

Рисунок 2 - Фрагмент экранной панели мультиметров цифровых МЦ1-РХ1е с этикеткой
комплектность средства измерений представлена в таблице 11.
Таблица 11 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Мультиметр цифровой |
МЦ1-РХ1е |
1 |
|
Руководство по эксплуатации |
ГВТУ.468266.007РЭ |
1 |
|
Паспорт |
ГВТУ.468266.007ПС |
1 |
|
Комплект ПО модулей VXI-Системы |
ГВТУ.85001-01 |
по заказу |
|
Комплект ПО Linux модулей VXI-Системы |
ГВТУ.85001-02 | |
|
Управляющая панель. Руководство оператора |
ГВТУ.65007-01 34 01 | |
|
Драйвер. Руководство системного программиста |
ГВТУ.75007-01 32 01 |
Таблица 2 -
постоянного тока
|
Предел измерений Uk |
Пределы допускаемой относительной погрешности измерений, % |
Температурный коэффициент, %/°C |
|
100 мВ |
±[0,0040+0,0035^ (Uk/Ux)] |
±[0,0005+0,0005 •(Uk/Ux)] |
|
1 В |
±[0,0030+0,0007^(Uk/Ux)] |
±[0,0005+0,0001 •(Uk/Ux)] |
|
10 В |
±[0,0020+0,0005^ (Uk/Ux)] |
±[0,0005+0,0001 •(Uk/Ux)] |
|
100 В |
±[0,0035+0,0006^ (Uk/Ux)] |
±[0,0005+0,0001 •(Uk/Ux)] |
|
400 В |
±[0,0035+0,0006^ (Uk/Ux)] |
±[0,0005+0,0003 •(Uk/Ux)] |
|
Примечание: здесь UK - предел измерений, В; Ux - измеренное значение напряжения, В | ||
|
Таблица 3 - И |
змерение напряжения переменного тока | ||
|
Предел измерений |
Диапазон частот |
Пределы допускаемой относительной погрешности измерений, % |
Температурный коэффициент, %/°C |
|
100 мВ, 1 В, 10 В, 100 В |
от 5 до 10 Гц |
±[0,50+0,06^(Uk/Ux)] |
±[0,035+0,004^(Uk/Ux)] |
|
от 10 Гц до 20 кГц |
±[0,05+0,04^(Uk/Ux)] |
±[0,005+0,004^(Uk/Ux)] | |
|
от 20 до 50 кГц |
±[0,11+0,05-(Uk/Ux)] |
±[0,011+0,005-(Uk/Ux)] | |
|
от 50 до 100 кГц |
±[0,60+0,08^(Uk/Ux)] |
±[0,060+0,008^(Uk/Ux)] | |
|
от 100 до 300 кГц |
±[5,00+0,50^(Uk/Ux)] |
±[0,200+0,020^(Uk/Ux)] | |
|
300 В |
от 5 до 10 Гц |
±[0,45+0,09^(Uk/Ux)] |
±[0,035+0,004^(Uk/Ux)] |
|
от 10 Гц до 20 кГц |
±[0,05+0,09^(Uk/Ux)] |
±[0,005+0,004^(Uk/Ux)] | |
|
от 20 до 50 кГц |
±[0,12+0,15-(Uk/Ux)] |
±[0,011+0,005^(Uk/Ux)] | |
|
от 50 до 100 кГц |
±[0,60+0,24^(Uk/Ux)] |
±[0,060+0,008^(Uk/Ux)] | |
|
от 100 до 300 кГц |
±[5,00+1,50-(Uk/Ux)] |
±[0,200+0,020^(Uk/Ux)] | |
|
Примечание: здесь UK -предел измерений, В; Ux - измеренное значение напряжения, В. | |||
|
Таблица 4 - И |
змерение силы постоянного тока | |
|
Предел измерений |
Пределы допускаемой относительной погрешности измерений, % |
Пределы допускаемой дополнительной погрешности, %/°C |
|
10 мА |
±[0,05+0,010-(Ik/Ix)] |
±[0,005+0,002 •(Ik/Ix)] |
|
100 мА |
±[0,04+0,005-(Ik/Ix)] |
±[0,006+0,001 •(Ik/Ix)] |
|
1 А |
±[0,13+0,010-(Ik/Ix)] |
±[0,006+0,001 •(Ik/Ix)] |
|
3 А |
±[О,72+О,О21-(Ik/Ix)] |
±[0,006+0,002 •(Ik/Ix)] |
|
Примечание: здесь IK - верхний предел поддиапазона измерений; Ix - измеренное значение напряжения постоянного тока | ||
|
Таблица 5 - И |
змерение силы переменного тока | ||
|
Предел измерений |
Диапазон частот |
Пределы допускаемой относительной погрешности измерений, % |
Пределы допускаемой дополнительной погрешности, %/°C |
|
1 А |
от 5 до 10 Гц |
±[0,45+0,04-(Ik/Ix) |
±[0,035+0,006^(Ik/Ix) |
|
от 10 Гц до 1 кГц |
±[0,15+0,04-(Ik/Ix) |
±[0,015+0,006-(Ik/Ix) | |
|
от 1 до 5 кГц |
±[0,40+0,04-(Ik/Ix) |
±[0,015+0,006-(Ik/Ix) | |
|
3 А |
от 5 до 10 Гц |
±[0,95+0,06-(Ik/Ix) |
±[0,035+0,006^(Ik/Ix) |
|
от 10 Гц до 1 кГц |
±[0,75+0,06-(Ik/Ix) |
±[0,015+0,006-(Ik/Ix) | |
|
от 1 до 5 кГц |
±[1,00+0,06-(Ik/Ix) |
±[0,015+0,006-(Ik/Ix) | |
|
Примечание: здесь IK -предел измерений, А; Ix - измеренное значение тока, А. | |||
|
Таблица 6 - И |
змерение сопротивления постоянному току | ||
|
Предел измерений |
Разрешение |
Пределы допускаемой относительной погрешности измерений, % |
Пределы допускаемой дополнительной погрешности, %/°C |
|
100 Ом |
1О мкОм |
±[0,008+0,004^(Rk/Rx)] |
±[0,0006+0,0005 •(Rk/Rx)] |
|
1 кОм |
1ОО мкОм |
±[0,008+0,001 •(Rk/Rx)] |
±[0,0006+0,0001 •(Rk/Rx)] |
|
10 кОм |
1 мОм |
±[0,008+0,001 •(Rk/Rx)] |
±[0,0006+0,0001 •(Rk/Rx)] |
|
100 кОм |
1О мОм |
±[0,008+0,001 •(Rk/Rx)] |
±[0,0006+0,0001 •(Rk/Rx)] |
|
1 МОм |
1ОО мОм |
±[0,008+0,001 •(Rk/Rx)] |
±[0,0010+0,0002-(Rk/Rx)] |
|
10 МОм |
1 Ом |
±[0,035+0,001 •(Rk/Rx)] |
±[0,0030+0,0004-(Rk/Rx)] |
|
100 МОм |
1О Ом |
±[0,800+0,010^(Rk/Rx)] |
±[0,1500+0,0002 •(Rk/Rx)] |
|
Примечание: здесь RK -предел измерений, Ом; Rx - измеренное значение сопротивления, Ом. | |||
Таблица 7 -
Таблица 8 -
ёмкости
|
Диапазон измерений |
Пределы допускаемой относительной погрешности измерений, % |
|
от 0,1 до 1^107 нФ |
±5 |
Таблица 9 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
3,3±0,17 или 12±0,60 |
|
Габаритные размеры измерителя (длина^ширинахвысота), мм, не более |
214x131x20 |
|
Масса, кг, не более |
0,45 |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84 до 106 |
|
Рабочие условия измерений:
|
от +5 до +40 80 от 84 до 106 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средний ресурс модуля, час |
20000 |
