Сведения о средстве измерений: 86815-22 Измерители ТЭДС термопар

Номер по Госреестру СИ: 86815-22
86815-22 Измерители ТЭДС термопар
(Термостанция ВТ-96)

Назначение средства измерений:
Измерители ТЭДС термопар «Термостанция ВТ-96» (далее - ВТ-96) предназначены для измерений термоэлектродвижущей силы (далее - ТЭДС) термопар.

сертификация программного обеспечения
Внешний вид. Измерители ТЭДС термопар, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители ТЭДС термопар
Рисунок № 1
Внешний вид. Измерители ТЭДС термопар, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители ТЭДС термопар
Рисунок № 2

Общие сведения

Дата публикации - 20.09.2022
Срок свидетельства - 20.09.2027
Номер записи - 188822
ID в реестре СИ - 1402190
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_11 Интревалы между поверками СИ по типам СИ и кол-ву поверок по годам

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Измерители ТЭДС термопар (Термостанция ВТ-96)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
56869-14
08.02.2029
 Измерители мгновенных значений напряжения, МН6И-150В
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
56957-14
08.02.2029
 Изделия, ППЦП
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
59837-15
06.12.2029
 Магазины сопротивления постоянному току электронные, МПС2, МПС2-2
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
69124-17
31.10.2027
 Модули, ГПТН
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
71891-18
25.07.2029
 Системы автоматизированные измерительные, ТЕСТ-БА-1600
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		2 года
80691-20
31.12.2025
 Комплексы функционального контроля , ТЕСТ-1606
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
80524-20
31.12.2025
 Системы автоматизированные измерительные, ТЕСТ-1401
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
81429-21
09.04.2026
 Измерители мгновенных значений напряжения, МН32С
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
82090-21
18.06.2026
 Модули питания, МП-8012 AXIe-0
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
82561-21
09.08.2026
 Измерители мгновенных значений напряжения, МН32СМ
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
85912-22
17.06.2027
 Системы автоматизированные измерительные, ТЕСТ-7007
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
85996-22
01.07.2027
 Системы автоматизированные измерительные, ТЕСТ-2103
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86126-22
13.07.2027
 Источники питания программируемые модульные, МСП 1600А
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86348-22
05.08.2027
 Измерители сопротивления постоянному току, МС8-2Л
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86357-22
09.08.2027
 Измерители мгновенных значений силы тока, МТД48С-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86424-22
16.08.2027
 Измерители мгновенных значений напряжения, МН8И
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86719-22
07.09.2027
 Измерители для резистивных мостовых схем, MTM8-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86815-22
20.09.2027
 Измерители ТЭДС термопар, Термостанция ВТ-96
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
86888-22

 Системы, СНЭСТ-А
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
87478-22
08.12.2027
 Измерители мгновенных значений напряжения, МН12ИП-РХIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
88379-23
28.02.2028
 Осциллографы цифровые, ОСЦ7 AXIe-1
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
88354-23
01.03.2028
 Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		3 года
88767-23
12.04.2028
 Осциллографы цифровые, ОСЦ201-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
90006-23
18.09.2028
 Измерители частоты сигналов, МНЧ8-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
90029-23
20.09.2028
 Измерители частоты сигналов, МЧ8-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
93163-24
11.09.2029
 Системы автоматизированные измерительные, ТЕСТ-БА-1600М
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
94247-24
26.12.2029
 Источники напряжения постоянного тока, МОНП-PXIe
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
94268-24
27.12.2029
 Системы автоматизированные измерительные, ИВК Виброудар 2
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		2 года
94725-25
25.02.2030
 Модули контрольно-измерительные, P128C200M
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		1 год
Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Измерители ТЭДС термопар (Термостанция ВТ-96)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "VXI-СИСТЕМЫ"
(РОСС RU.0001.310103)
  • Нет модификации
    		•  15 15 0 0 15 15 0

    Стоимость поверки Измерители ТЭДС термопар (Термостанция ВТ-96)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) ВТ96 состоит из встроенного ПО, которое выполняет следующие функции:

    • - считывание измерительной информации;

    • - передачу измерительной информации ПО верхнего уровня;

    • - протоколирование измерительной информации.

    Конструкция ВТ96 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологически значимая часть ПО выделена в файлы библиотеки математических функций untermo_math.dll.

    Метрологические характеристики ВТ96 нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО ВТ96 приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Untermo math.dll

    Номер версии ПО (идентификационный код), не ниже

    1.0

    Цифровой идентификатор ПО

    d0ba6a26

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус ВТ96 любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Описание и работа» руководства по эксплуатации ФТКС.411711.002РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ Р 51884-2002 «Магистраль VME, расширенная для контрольноизмерительной аппаратуры (магистраль VXI) общие технические требования»;

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    ИНН 9724050186
    Место нахождения и адрес юридического лица:
    117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

    Правообладатель

    Общество с ограниченной ответственностью «VXI-Системы»
    (ООО «VXI-Системы»)
    ИНН 7735126740
    Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
    ИНН 7735126740
    Изготовители Общество с ограниченной ответственностью «VXI-Системы»
    (ООО «VXI-Системы»)
    ИНН 7735126740
    Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
    Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
    ИНН 7735126740

    Принцип действия ВТ-96 основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя. ВТ-96 обеспечивают регистрацию сигналов от следующих типов термопар по ГОСТ Р 8.585-2001: R, S, B, J, T, E, K, N, A-1, А-2, А-3, L, М в температурном эквиваленте.

    Конструктивно ВТ-96 представляют собой закрытую конструкцию, состоящую из кожуха и находящихся внутри плат (плата Power HM, плата индикации, плата USB HM-LXI, плата MT120C, блок плат терморазъемов).

    Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

    Общий вид ВТ-96 представлен на рисунке 1. Задняя панель ВТ-96 с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2. Нанесение знака поверки на ВТ-96 в обязательном порядке не предусмотрено. Пломбирование ВТ-96 не предусмотрено.

    Внешний вид. Измерители ТЭДС термопар (Термостанция ВТ-96), http://oei-analitika.ru

    Термостанция

    ■' I -

    ||с

    20

    S-ж.

    32

    -: Т •

    61

    73

    ----- -■%-

    25         26

    ,sJ-- SHSI

    .X;

    30    ■

    ЖТ±"

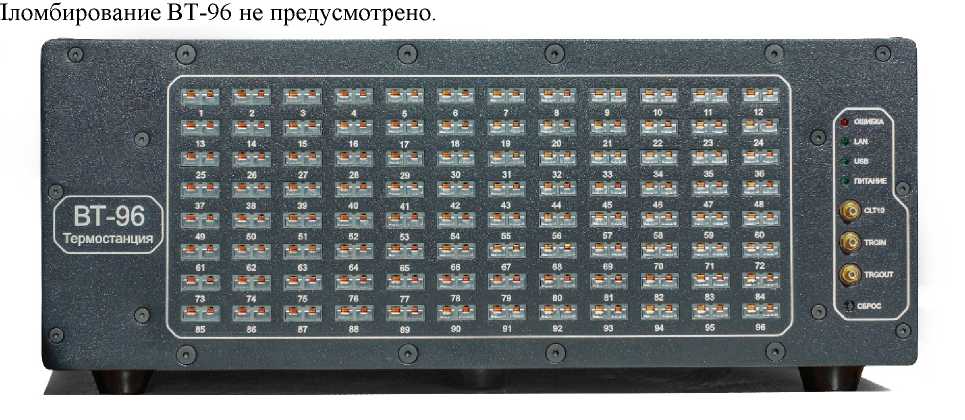

    Рисунок 1 - Общий вид ВТ-96

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Внешний вид. Измерители ТЭДС термопар (Термостанция ВТ-96), http://oei-analitika.ru

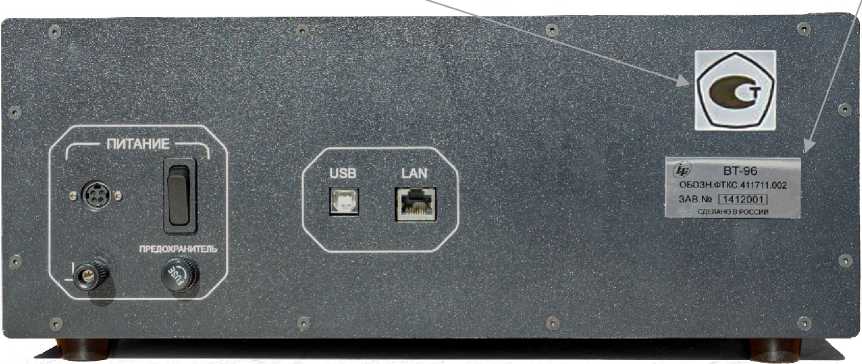

    Рисунок 2 - Задняя панель ВТ-96 с указанием мест нанесения знака утверждения типа и заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Измеритель ТЭДС термопар «Термостанция ВТ-96»

    -

    1 шт.

    Руководство по эксплуатации

    ФТКС.411711.002РЭ

    1 экз.

    Паспорт

    ФТКС.411711.002ПС

    1 экз.

    Программное обеспечение на CD (компакт-дисках)

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Поддиапазон измерений ТЭДС термопар по ГОСТ Р 8.585-2001, мВ:

    - типа R

    от 0,0 до +20,5

    - типа S

    от 0,0 до +18,0

    - типа В

    от 0,5 до +13,0

    - типа J

    от -8,0 до +69,0

    - типа T

    от -5,0 до +20,5

    - типа E

    от -9,0 до +76,0

    - типа K

    от -5,0 до +54,0

    Наименование характеристики

    Значение

    - типа N

    от -3,5 до +47,0

    - типа A-1

    от 0,0 до +33,0

    - типа A-2

    от 0,0 до +26,5

    - типа A-3

    от 0,0 до +26,5

    - типа L

    от -9,0 до +66,0

    - типа M

    от -6,0 до +4,0

    Пределы допускаемой абсолютной основной погрешности измерений ТЭДС термопар по ГОСТ Р 8.585-2001, мВ

    ±0,020

    Пределы допускаемой абсолютной дополнительной погрешности измерений ТЭДС термопар по ГОСТ Р 8.585-2001 от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, мВ

    ±0,001

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +18 до +22

    - относительная влажность при температуре +25 °C, %

    до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания (при использовании внешнего блока питания AC-DC):

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22

    50±1

    Электрическое сопротивление изоляции гальванической развязки, МОм, не менее

    20

    Электрическая прочность изоляции, В, не менее

    200

    Потребляемая мощность, Вт, не менее

    30

    Габаритные размеры (длинахширинахвысота), мм, не более

    430,7Х358,0Х146,3

    Масса (без учета массы внешнего блока питания AC-DC), кг, не более

    6,5

    Количество измерительных каналов

    96

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность при температуре +25 °C, %

    • - атмосферное давление, кПа

    от +5 до +40 до 90 от 84,0 до 106,7

    Средняя наработка на отказ, ч

    20000

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
