№2797 от 29.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 65414
О переоформлении свидетельства об утверждении типа средства измерений № 59837 "Вибропреобразователи пьезоэлектрические 177230" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2797 от 29.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
29 декабря 2018 г. 2797
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59837 «Вибропреобразователи пьезоэлектрические 177230» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «ДжиИ Рус Инфра» б/д приказываю:
-
1. Внести изменения в описание типа на вибропреобразователи пьезоэлектрические 177230, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61638-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 59837 «Вибропреобразователи пьезоэлектрические 177230», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61638-15, в связи с переименованием организации-изготовителя с фирма «Bently Nevada, Inc.», США на фирма «Bently Nevada, LLC.», США.
-
3. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом
оформление свидетельства^ описанием типа средства измерений и выдачу его юридическому лицу или и] I,
4. Контроль за испол] |а собой.
метрологии.
1ится в системе'электроннЬгсудокумеггодборота
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08,11.2018 до 08.11.2019
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2797
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи пьезоэлектрические 177230
Назначение средства измеренийВибропреобразователи пьезоэлектрические 177230 (далее - вибропреобразователи) предназначены для измерения параметров вибрации (виброскорости и виброускорения) и преобразования в пропорциональный электрический сигнал.
Описание средства измеренийВибропреобразователи пьезоэлектрические 177230 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект в результате которого механическое воздействие на вибропреобразователь вызывает генерацию заряда, пропорциональную виброускорению колебания основания вибропреобразователя. Электрический заряд чувствительного элемента при помощи встроенной электроники преобразуется в электрический унифицированный сигнал постоянного тока (от 4 до 20 мА), пропорциональный виброскорости и поступает на выходные контакты «А» и «В» вибропреобразователя. Электрический сигнал (от 0 до 10 В), пропорциональный виброускорению, поступает на выходные контакты «С» и «В» вибропреобразователя.
Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе. Вибропреобразователи имеют резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.
Вибропреобразователи имеют различные варианты исполнения, которые отражены в обозначении датчика при заказе: 177230-АА-ВВ-СС (АА - диапазон измерения; ВВ - диапазон частот; СС- сертификация).

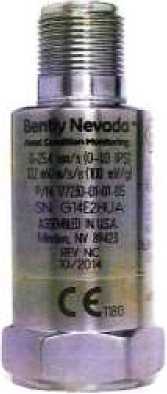

Общий вид вибропреобразователей пьезоэлектрических 177230 представлен на рисунке 1.
Рисунок 1 - Общий вид вибропреобразователей пьезоэлектрических 177230
Пломбирование вибропреобразователей пьезоэлектрических 177230 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброскорости (СКЗ) в зависимости от исполнения, мм/с: 177230-00 177230-01 177230-02 |
от 0,2 до 12,7 от 0,2 до 25,4 от 0,2 до 50,8 |
|
Диапазон измерения виброускорения (пик), м/с2 |
от 0,1 до 196 |
|
Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м^с-2) |
10,2 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±20 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %, не более |
±10 |
|
Пределы допускаемой основной приведенной к диапазону измерения погрешности измерения виброскорости на базовой частоте 80 Гц, % |
±10 |
|
Пределы допускаемой основной относительной погрешности измерения виброускорения на базовой частоте 80 Гц, % |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерения виброускорения, вызванной, изменением температуры окружающего воздуха на 10 °С, % |
±0,2 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Напряжение питания постоянного тока, В |
от 13 до 30 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры (диаметр* высота), мм, не более |
25,4* 66 |
|
Масса, г, не более |
131 |
наносится на титульный лист паспорта типографским способом
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь пьезоэлектрический |
177230 |
1 шт. |
|
Паспорт |
1 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р
8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в паспорте на вибропреобразователь.
Нормативные и технические документы, устанавливающие требования к вибропреобразователям пьезоэлектрическим 177230ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2 104 Гц»
ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки»
Техническая документация «Bently Nevada,LLC.», США
Изготовитель«Bently Nevada, LLC.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: 1 775 782 3611, 1 800 227 5514
Факс: 1 775 215 2876
ЗаявительОбщество с ограниченной ответственностью «ДжиИ Рус Инфра»
(ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123317, г. Москва, Пресненская наб., 10
Телефон: (495) 739-68-11, факс: (495) 739-68-01
Web-сайт: www.ge.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
