Номер по Госреестру СИ: 53468-13
53468-13 Калибраторы электрических сигналов
(СА11Е, СА12Е, СА51, СА71, СА150, СА450)
Назначение средства измерений:
Калибраторы электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА450 (далее - калибраторы) предназначены для измерения и воспроизведения напряжения постоянного и переменного тока, силы постоянного тока, частоты переменного тока, электрического сопротивления постоянному току (в том числе от термопар и термопреобразователей сопротивления).
Внешний вид.
Калибраторы электрических сигналов
Рисунок № 1
Внешний вид.
Калибраторы электрических сигналов
Рисунок № 2
Внешний вид.
Калибраторы электрических сигналов
Рисунок № 3
Внешний вид.
Калибраторы электрических сигналов
Рисунок № 4
Внешний вид.
Калибраторы электрических сигналов
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.05.2018
Номер записи - 143397
ID в реестре СИ - 365797
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Yokogawa Meters & Instruments Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№592 от 2018.03.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1240 от 2016.08.31 О внесении изменений в описание типа на регистраторы безбумажные GX10, GX20, GP10, GP20
№2729 от 2017.12.06 О переоформлении свидетельства об утверждении типа средства измерений № 62373 "Комплексы измерительно-вычислительные МикроТЭК" и внесении изменений в описание типа
№2674 от 2018.12.14 О внесении изменений в описание типа на вычислители количества тепловой энергии ПРАМЕР-ТС-100
№826 от 2019.04.15 О внесении изменений в описание типа на комплексы измерительно - вычислительные и управляющие STARDOM
№1331 от 2019.06.07 О переоформлении свидетельства об утверждении типа № 60790 "Контроллеры программируемых ЭЛСИ-ТМК" и внесении изменений в описание типа
№2796 от 2019.11.25 О внесении изменений в ОТ СИ и переоформление свидетельства об утверждении типа Системы контроля промышленных выбросов автоматические CEMS- 2000Т, CEMS-2000A
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Калибраторы электрических сигналов (СА11Е, СА12Е, СА51, СА71, СА150, СА450)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Meters & Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32606-06 01.10.2011 |
Преобразователи температуры измерительные программируемые, TM/TX мод.TM10, TM20, TX10 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
1 год | |
|
43562-10 01.04.2015 |
Магазины электрического сопротивления, 2700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43562-15 18.06.2020 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
53468-13 14.05.2018 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56949-14 28.03.2019 |
Осциллографы цифровые, DLM4038, DLM4058 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58288-14 25.08.2019 |
Тестеры оптические, AQ1100 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58291-14 25.08.2019 |
Тестеры оптические с ваттметрами и источниками, AQ2170, AQ2180 и AQ4280 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58292-14 25.08.2019 |
Рефлектометры оптические, AQ1200, AQ1205 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58400-14 04.09.2019 |
Калибраторы давления, CA700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60322-15 01.04.2020 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60864-15 10.06.2021 |
Измерители мощности цифровые, WT310, WT332, WT333, WT310HC Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
66560-17 03.02.2022 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2022 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Калибраторы электрических сигналов (СА11Е, СА12Е, СА51, СА71, СА150, СА450)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы электрических сигналов (СА11Е, СА12Е, СА51, СА71, СА150, СА450)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
8834 | 10203 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
13983 | 10203 |
|
ФБУ Вологодский ЦСМ Вологодская область |
11495 | 10203 |
|
ФБУ Вологодский ЦСМ Вологодская область |
11486 | 10203 |
|
ФБУ Воронежский ЦСМ Воронежская область |
7222 | 10203 |
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти калибраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики калибраторов нормированы с учетов влияния на них БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в Руководствах по эксплуатации на калибраторы электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА450.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам электрических сигналов СА11Е, СА12Е, СА51, СА71, СА150, СА450:
ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования.
ГОСТ 8.028-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
|
Перечень оборудования для поверки: калибратор универсальный Fluke 5520A (воспроизведение напряжения постоянного тока DU= = ± (0,000018 x U + 1,5 мВ), воспроизведение напряжения переменного тока Du» = ± (0,0008 х U + 6 мкВ), воспроизведение силы постоянного тока DI= = ± (0,0001x1 + 25 мкА), воспроизведение сопротивления DR = ± (0,004 х 10-2 х R + 0,001 Ом), воспроизведение частоты периодических сигналов DF = ± (2,5 х 10-6 х F + 5 мкГц)) калибратор - вольтметр универсальный В1-28 (Au = ± (0,003 % U + 0,0003 % им); Ai = ± (0,006 % I + 0,002 % IM)), компаратор напряжений Р3001М1 (кл.т. 0,0005), омметр цифровой Щ 306-1 (кл.т. 0,005/0,001), мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,540-6). |
«Yokogawa Meters & Instruments Corporation», Япония, No.2, 6-1-3 Sakae-cho, Tachikawa-shi, Tokyo 190-8586 Japan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Заявитель |
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»). Юридический адрес и почтовый адрес: Россия, г. Москва, Грохольский пер., д.13, строение 2, 129090. Идентификационный номер: 7703152232 Контактные телефоны, факс и адрес электронной почты: Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69. e-mail: info@ru.yokogawa.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Испытательный центр |
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»), аттестат аккредитации № 30004-08. Адрес: Москва, 119361, Россия, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 e-mail: office@vniims.ru Калибраторы представляют собой портативные электрические приборы с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой и клавишами, которые группируются в соответствии с их функциями. Калибраторы различных моделей отличаются функциональными возможностями, метрологическими и техническими характеристиками. Функциональные возможности калибраторов в зависимости от модели приведены в таблице 1. Питание калибраторов осуществляется как от батарей, так и от сети переменного тока при использовании специального адаптера. Наличие во всех калибраторах, кроме СА12Е, встроенного источника питания постоянного тока 24 В позволяет использовать калибраторы в качестве источника питания для датчиков. На рисунке 1 приведён общий вид калибраторов CA11E, CA12E, на рисунке 2 приведена схема пломбирования калибраторов CA11E, CA12E.

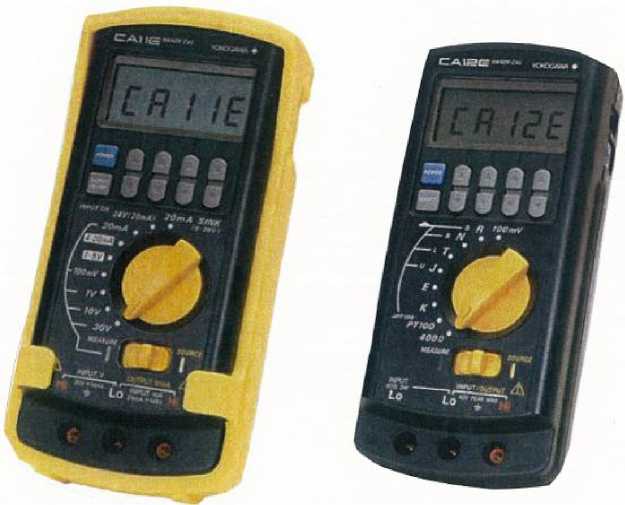

Рисунок 1 - Общий вид калибраторов СА11Е, СА12Е Вид сзади (со снятой задней крышкой)
Место нанесения поверительной наклейки

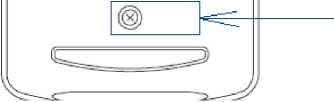

Рисунок 2 - Схема пломбирования калибраторов СА11Е, СА12Е Таблица 1
Калибраторы CA51, CA71, CA150, CA450 состоят из двух рабочих секций (измерение и воспроизведение), работающих независимо друг от друга и гальванически развязанных. Это позволяет использовать калибраторы для одновременного воспроизведения выходного сигнала и измерения входного сигнала. На рисунке 3 приведён общий вид калибраторов CA51, CA71, CA150, 4 - общий вид калибратора CA450, на рисунке 5 -схема пломбирования калибраторов CA51, CA71, CA150, CA450.

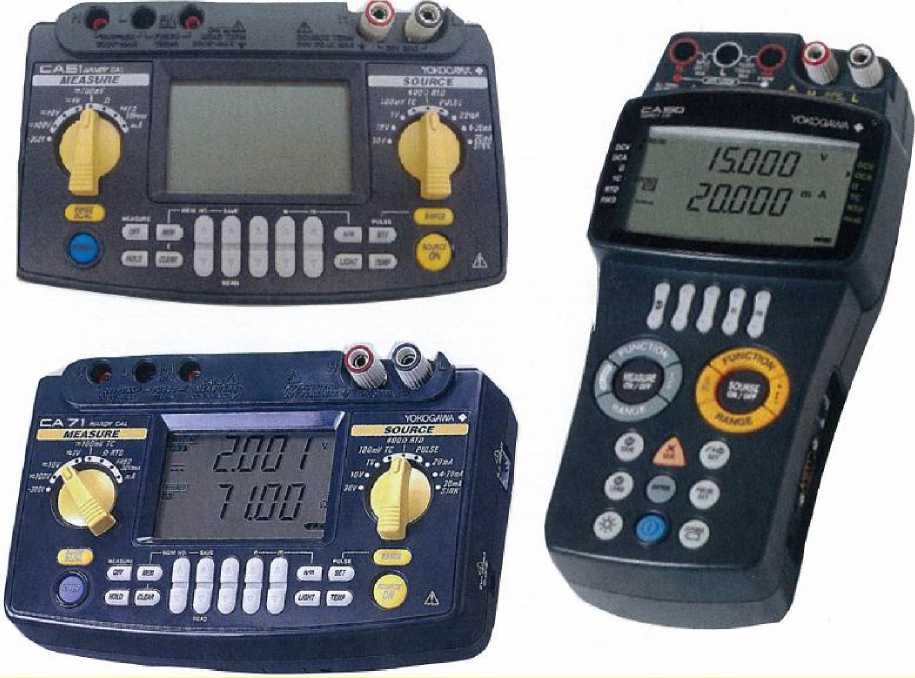

Рисунок 3 - Общий вид калибраторов CA51, CA71, CA150 Таблица 2

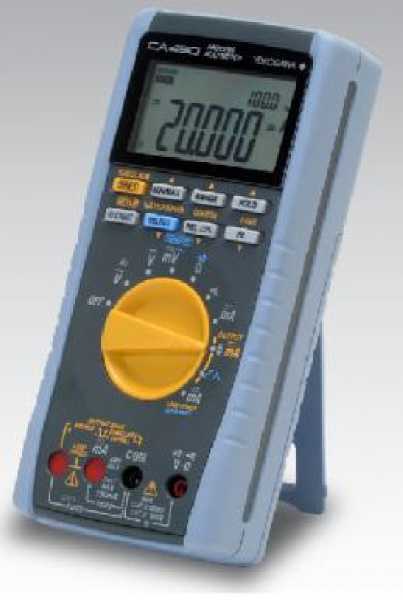

Рисунок 4 - Общий вид калибраторов CA450

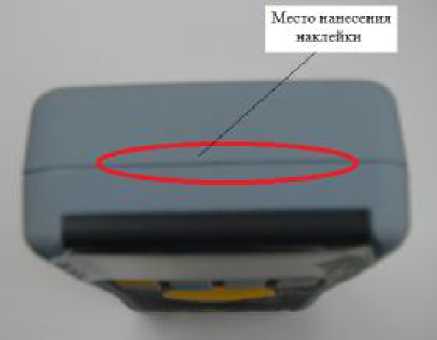

Рисунок 5 - Схема пломбирования калибраторов CA51, CA71, CA150, CA450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Функция |
Диапазоны сигналов |
Разрешающая способность |
Пределы допускаемой основной погрешности, Do |
|
Воспроизведение напряжения постоянного тока |
(0 ... 30) В |
10 мВ |
± (0,05 % Х + 20 мВ) |
|
(0 ... 11) В |
1 мВ |
± (0,05 % Х + 2 мВ) | |
|
(1 ... 5) В |
шаг 1 В | ||
|
(0 ... 1,1) В |
0,1 мВ |
± (0,05 % Х + 0,2 мВ) | |
|
(0 ... 110) мВ |
0,01 мВ |
± (0,05 % Х + 50 мкВ) | |
|
Воспроизведение силы постоянного тока |
(0 ... 24) мА |
1 мкА |
± (0,05 % Х + 4 мкА) |
|
(4 ... 20) мА |
шаг 4 мА | ||
|
(0,1 ... 24) мА |
1 мкА |
± (0,1 % Х + 4 мкА) | |
|
Измерение напряжения постоянного тока |
(- 30 ... + 30) В |
10 мВ |
± (0,05 % Х + 20 мВ) |
|
(- 11 ... + 11) В |
1 мВ |
± (0,05 % Х + 2 мВ) | |
|
(- 1,1 ...+ 1,1) В |
0,1 мВ |
± (0,05 % Х + 0,2 мВ) | |
|
(- 110 ... + 110) мВ |
0,01 мВ |
± (0,05 % Х + 0,07 мВ) | |
|
Измерение силы постоянного тока |
(- 24 ... + 24) мА |
1 мкА |
± (0,05 % Х + 4 мкА) |
Примечание к таблице 3: допускаемый температурный коэффициент для диапазона воспроизведения (0 ...110) мВ и измерения (- 110 ... + 110) мВ находится в пределах ± (0,005 % Х + 10 мкВ)/ °С.
Таблица 4 - Основные метрологические характеристики калибраторов СА12Е
|
Тип входного сигнала |
Диапазоны |
Разрешающая способность |
Пределы допускаемой основной погрешности | |
|
в режиме воспроизведений |
в режиме измерений | |||
|
ТХА (К) |
(- 200...+ 1372) °С |
0,1 °С |
± (0,05 % Х + 1,0 °С) при температуре >- 100 °С ± (0,05 % Х + 2,0 °С) при температуре < - 100 °С |
± (0,07 % Х + 1,5 °С) при температуре > - 100°С ± (0,07 % Х + 2,0 °С) при температуре < -100 °С |
|
ТХКн (E) |
(- 200.+ 1000) °С | |||
|
ТЖК (J) |
(- 200.+ 1200) °С | |||
|
ТМК (T) |
(- 200. + 400) °С | |||
|
ТНН (N) |
(- 200.+ 1300) °С | |||
|
ТПП (R), (S) |
(0 ... 100) °С |
1°С |
± (0,05 % Х + 3 °С) |
± (0,07 % Х + 3 °С) |
|
(100 ... 1768)°С |
± (0,05 % Х + 2 °С) |
± (0,07 % Х + 2 °С) | ||
|
ТПР (В) |
(600 ... 1000)°С |
1°С |
± (0,05 % Х + 4 °С) |
± (0,07 % Х + 4 °С) |
|
(1000 ... 1800)°С |
± (0,05 % Х + 3 °С) |
± (0,07 % Х + 3 °С) | ||
|
L |
(- 200 ... + 900) °С |
0,1 °С |
± (0,05 % Х + 0,5 °С) при температуре > 0 °С ± (0,05 % Х + 1,0 °С) при температуре < 0 °С |
± (0,07 % Х + 1,5 °С) при температуре > 0 °С ± (0,07 % Х + 2,0 °С) при температуре < 0 °С |
|
U |
(- 200. + 400) °С | |||
|
100 мВ |
(- 10 ... + 110) мВ |
10 мкВ |
± (0,05 % Х +30 мкВ) |
- |
|
(- 110 ...+ 110) мВ |
- |
± (0,05 % Х +30 мкВ) | ||
|
Pt 100 |
(- 200 ... + 850) °С |
0,1 °С |
± (0,05 % Х + 0,6 °С) |
± (0,05 % Х + 0,6 °С) |
|
400 Ом |
(0 ... 400) Ом |
0,1 Ом |
± (0,05 % Х+ 0,2 Ом) |
± (0,05 % Х+ 0,2 Ом) |
Таблица 5 - Воспроизведение / измерение сигналов термопар (для СА51, CA71)
|
Тип термопары |
Диапазоны, °С |
Разрешающая способ ность, °С |
Пределы допускаемой основной погрешности | |
|
В режиме воспроизведения |
В режиме измерения (только для СА71) | |||
|
ТХА (К) |
- 200 ... 1372 |
0,1 |
± (0,02 % Х + 0,5 °С) при температуре > -100 °С ± (0,02 % Х + 1,0 °С) при температуре < -100 °С |
± (0,05 % Х + 1,5 °С) при температуре > -100 °С ± (0,05 % Х + 2,0 °С) при температуре < -100 °С |
|
ТХКн (Е) |
-200 ... 1000 |
0,1 | ||
|
ТЖК (J) |
-200 ... 1200 |
0,1 | ||
|
ТМК (Т) |
-200 ... 400 |
0,1 |
± (0,02 % Х + 0,5 °С) при температуре > 0 °С ± (0,02 % Х + 1,0 °С) при температуре < 0 °С | |
|
ТНН (n) |
-200 ... 1300 |
0,1 | ||
|
L |
-200 ... 900 |
0,1 | ||
|
U |
-200 ... 400 |
0,1 | ||
|
Т1 II’(S), (R) |
0 . 1768 |
1 |
± (0,02 % Х +2,5 °С) при температуре < 100 °С ± (0,02 % Х + 1,5 °С) при температуре > 100 °С |
± (0,05 % Х + 2 °С) при температуре > 100 °С ± (0,05 % Х + 3 °С) при температуре < 100 °С |
|
ТПП (B) |
600 . 1800 |
1 |
± (0,02 % Х + 2 °С) при температуре < 1000 °С ± (0,02 % Х + 1,5 °С) при температуре > 1000 °С | |
Таблица 6 - Основные метрологические характеристики калибраторов СА51 и
СА71
|
Функция |
Диапазоны сигналов |
Разрешающая способность |
Пределы допускаемой основной погрешности |
|
Воспроизведение напряжения постоянного тока |
(-10.110) мВ |
10 мкВ |
± (0,02 % Х + 15 мкВ) |
|
(0.1,1) В |
0,1 мВ |
± (0,02 % Х + 0,1 мВ) | |
|
(0.11) В |
1 мВ |
± (0,02 % Х + 1 мВ) | |
|
(0.30) В |
10 мВ |
± (0,02 % Х + 10 мВ) | |
|
Воспроизведение силы постоянного тока |
(0.24) мА |
1 мкА |
± (0,025 % Х + 3 мкА) |
|
(4.20) мА |
4 мА | ||
|
(0,1.24) мА |
1 мкА |
± (0,05 % Х + 3 мкА) | |
|
Воспроизведение сопротивления постоянному току |
(0.400) Ом |
0,01 Ом |
± (0,025 % Х + 0,1 Ом) |
|
Воспроизведение частоты и импульсных циклов |
(1.500) Гц |
0,1 Гц |
± 0,2 Гц |
|
(90.1100) Гц |
1 Гц |
± 1 Гц | |
|
(0,9 кГц.11) кГц |
0,1 кГц |
± 0,1 кГц | |
|
(1.99999) циклов |
1 цикл |
- | |
|
Измерение напряжения постоянного тока |
(0.± 110) мВ |
10 мкВ |
± (0,025 % Х + 20 мкВ) |
|
(0.± 1,1) В |
0,1 мВ |
± (0,025 % Х + 0,2 мВ) | |
|
(0.± 11) В |
1 мВ |
± (0,025 % Х + 2 мВ) | |
|
(0.± 110) В |
0,01 В |
± (0,05 % Х + 20 мВ) | |
|
Измерение силы постоянного тока |
(0. ± 24) мА |
1 мкА |
± (0,025 % Х + 4 мкА) |
|
(0.± 100) мА |
10 мкА |
± (0,04 % Х + 30 мкА) | |
|
Измерение сопротивления постоянному току (3-х проводное соединение) |
(0.400) Ом |
0,01 Ом |
± (0,05 % Х + 0,1 Ом) |
|
Измерение напряжения переменного тока в диапазоне частот от 45 Гц до 65 Гц |
(0.1,1) В |
1 мВ |
± (0,5 % Х + 5 мВ) |
|
(0.11) В |
0,01 В |
± (0,5 % Х + 0,05 В) | |
|
(0.110) В |
0,1 В |
± (0,5 % Х + 0,5 В) | |
|
(0.300) В |
1 В |
± (0,5 % Х + 2 В) | |
|
Измерение частоты, счет импульсов |
(1.100) Гц |
0,01 Гц |
± 0,02 Гц |
|
(1.1000) Гц |
0,1 Гц |
± 0,2 Гц | |
|
(0,001.11) кГц |
0,001 кГц |
± 0,002 кГц | |
|
(0.99999) СРМ |
1 СРМ |
- | |
|
(0.99999) СРН |
1 СРН |
- |
Примечания к таблице 6:
СРМ - количество импульсов в минуту, СРН - количество импульсов в час.
Таблица 7- Воспроизведение / измерение сигналов термометров сопротивления
(СА51, СА71, СА150)
|
Тип термометра сопротивления |
Диапазоны, °С |
Разрешающая способность, °С |
Пределы допускаемой основной погрешности | |
|
В режиме воспроизведения |
В режиме измерения (кроме СА51) | |||
|
Ptioo W=1’385 W=1,391 |
-200 ... 850 |
0,1 |
± (0,025 % Х + 0,3 °С) |
± (0,05 % Х + 0,6 °С) |
|
-200 ... 500 | ||||
Примечание к таблице7: использовать трехпроводное соединение.
Таблица 8- Воспроизведение / измерение сигналов термопар (для СА150)
|
Тип термопары |
Диапазоны, °С |
Разрешающая способность, °С |
Пределы допускаемой основной погрешности | ||
|
В режиме воспроизведения |
В режиме измерения | ||||
|
ТХА |
- 200 . |
- 100 |
0,1 |
± (0,02 % Х + 0,8 °С) | |
|
(К) |
- 100 . |
1372 |
± (0,02 % Х + 0,5 °С) | ||
|
ТХКн |
-200 . |
-100 |
0,1 |
± (0,02 % Х + 0,6 °С) | |
|
(Е) |
-100 .. |
1000 |
± (0,02 % Х + 0,4 °С) |
± (0,05 % Х + 1,5 °С) при температуре от | |
|
ТЖК |
-200 . |
-100 |
0,1 |
± (0,02 % Х + 0,7 °С) | |
|
(J) |
-100 .. |
1200 |
± (0,02 % Х + 0,4 °С) |
минус 100 °С и выше | |
|
ТМК |
-200 . |
-100 |
0,1 |
± (0,02 % Х + 0,8 °С) | |
|
(Т) |
-100 . |
. 400 |
± (0,02 % Х + 0,5 °С) |
± (0,05 % Х + 2,0 °С) | |
|
ТНН |
-200 |
. 0 |
0,1 |
± (0,02 % Х + 1,0 °С) |
при температуре от |
|
(N) |
0 ... |
1300 |
± (0,02 % Х + 0,5 °С) |
минус 100 °С и ниже | |
|
L |
-200 . |
. 900 |
0,1 |
± (0,02 % Х + 0,5 °С) | |
|
U |
-200 |
. 0 |
0,1 |
± (0,02 % Х + 0,7 °С) | |
|
0 ... |
400 |
± (0,02 % Х + 0,5 °С) | |||
|
ТПР |
600 .. |
1000 |
1 |
± (0,02 % Х + 1,5 °С) |
± (0,05 % Х + 3 °С) |
|
(B) |
1000 . |
1820 |
± (0,02 % Х + 1,0 °С) |
± (0,05 % Х + 2 °С) | |
|
ТПП |
0 ... |
100 |
1 |
± (0,02 % Х + 2,0 °С) |
± (0,05 % Х + 3 °С) |
|
(R), (S) |
100 .. |
1768 |
± (0,02 % Х + 1,2 °С) |
± (0,05 % Х + 2 °С) | |
|
ТХК (L) для |
-200. |
-100 |
0,1 |
± (0,02 % Х + 0,5 °С) |
± (0,02 % Х + 2,0 °С) |
|
опции «/R» |
-100 . |
. 800 |
± (0,02 % Х + 0,3 °С) |
± (0,02 % Х + 1,5 °С) | |
Таблица 9 - Основные метрологические характеристики калибраторов СА150
|
Функция |
Условный диапазон |
Диапазон измерения / воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности |
|
Воспроизведение напряжения постоянного тока |
100 мВ |
(0 ... ± 110) мВ |
1 мкВ |
± (0,02 % Х + 10 мкВ) |
|
1 В |
(0 ... ± 1,1) В |
10 мкВ |
± (0,02 % Х + 0,05 мВ) | |
|
10 В |
(0 ... ± 11) В |
0,1 мВ |
± (0,02 % Х + 0,5 мВ) | |
|
30 В |
(0 ... ± 30) В |
10 мВ |
± (0,02 % Х + 10 мВ) | |
|
Воспроизведение силы постоянного тока |
20 мА |
(0 ... +22) мА |
1 мкА |
± (0,025 % Х + 3 мкА) |
|
(0 . -22) мА |
1 мкА |
± (0,025% Х + 6 мкА) | ||
|
Воспроизведение сопротивления постоянному току |
500 Ом |
(0 ... 550) Ом |
0,01 Ом |
± (0,02 % Х + 0,1 Ом) |
|
5 кОм |
(0 ... 5,5) кОм |
0,1 Ом |
± (0,05 % Х + 1,5 Ом) | |
|
50 кОм |
(0 ... 55 кОм |
1 Ом |
± (0,1 % Х + 50 Ом) | |
|
Воспроизведение импульсов |
100 Гц |
(1 ... 110) Гц |
0,01 Гц |
± 0,05 Гц |
|
1000 Гц |
(90.1100) Гц |
0,1 Гц |
± 0,5 Гц | |
|
10 кГц |
(0,9.11) кГц |
0,1 кГц |
± 0,1 кГц | |
|
50 кГц |
(9..50) кГц |
1 кГц |
± 1 кГц | |
|
СРМ* |
(1 ... 1100) СРМ |
0,1 СРМ |
± 0,5 СРМ | |
|
Измерение напряжения постоянного тока |
500 мВ |
(0 ... ± 500) мВ |
10 мкВ |
± (0,02 % Х + 50 мкВ) |
|
5 В |
(0 ... ± 5) В |
0,1 мВ |
± (0,02 % Х + 0,5 мВ) | |
|
35 В |
(0 ... ± 35) В |
1 мВ |
± (0,025 % Х + 5 мВ) | |
|
Измерение силы постоянного тока |
20 мА |
(0 ... ± 20) мА |
1 мкА |
± (0,025 % Х + 4 мкА) |
|
100 мА |
(0 ... ± 100) мА |
10 мкА |
± (0,04 % Х + 30 мкА) | |
|
Измерение сопротивления постоянному току |
500 Ом |
(0 ... 500) Ом |
0,01 Ом |
± (0,055 % Х + 0,075 Ом) |
|
5 кОм |
(0 . 5) кОм |
0,1 Ом |
± (0,055 % Х + 0,75 Ом) | |
|
50 кОм |
(0 ... 50) кОм |
1 Ом |
± (0,055 % Х + 10 Ом) | |
|
Измерение частоты |
100 Гц |
(1 ... 110) Гц |
0,01 Гц |
± 0,02 Гц |
|
1000 Гц |
(1 ... 1100) Гц |
0,1 Гц |
± 0,2 Гц | |
|
10 кГц |
(0,001 .11) кГц |
0,001 кГц |
± 0,002 кГц |
Примечание к таблице 9: * СРМ - количество импульсов в минуту;
|
Таблица 1 |
0 - Основные метрологические характеристики калибраторов СА450 | ||
|
Функция |
Диапазоны сигналов |
Разрешающая способность |
Пределы допускаемой основной погрешности, Dо |
|
Измерение напряжения постоянного тока |
(-600 ... 600) мВ |
0,1 мВ |
± (0,09 % Х+ 0,2 мВ) |
|
(- 6 ... 6) В |
0,001 В |
± (0,09 % Х + 0,001 В) | |
|
(- 60 ... 60) В |
0,01 В |
± (0,09 % Х + 0,01 В) | |
|
(- 600 ... 600) В |
0,1 В |
± (0,09 % Х + 0,1 В) | |
|
(- 1000 ... 1000) В |
1 В |
± (0,1 % Х + 1 В) | |
|
Измерение напряжения переменного тока1"1 |
(0 ... 600) мВ |
0,1 мВ |
± (0,5 % Х + 0,5 мВ), f = 50/60Гц; ± (1,0 % Х + 0,5 мВ), f = (40.500) Гц; ± (1,5 % Х + 0,5 мВ), f = (0,5.1) кГц |
|
(0 ... 6) В |
0,001 В |
± (0,5 % Х + 0,005 В), f = 50/60Гц; ± (1,0 % Х + 0,005 В), f = (40.500) Гц; ± (1,5 % Х + 0,005 В), f = (0,5.1) кГц | |
|
(0 ... 60) В |
0,01 В |
± (0,5 % Х + 0,05 В), f = 50/60Гц; ± (1,0 % Х + 0,05 В), f = (40.500) Гц; ± (1,5 % Х + 0,05 В), f = (0,5.1) кГц | |
|
(0 ... 600) В |
0,1 В |
± (0,5 % Х + 0,5 В), f = 50/60Гц; ± (1,0 % Х + 0,5 В), f = (40.500) Гц; ± (1,5 % Х + 0,5 В), f = (0,5.1) кГц | |
|
(0 ... 1000) В |
1 В |
± (0,5 % Х + 5 В), f = 50/60Гц; ± (1,0 % Х + 5 В), f = (40.500) Гц | |
|
Измерение силы постоянного тока |
(- 30 ... 30) мА |
0,001 мА |
± (0,05 % Х + 0,002 мА) |
|
(- 100 ... 100) мА2) |
0,01 мА |
± (0,05 % Х + 0,02 мА) | |
|
Измерение сопротивления постоянному току |
(0 ... 600) Ом |
0,1 Ом |
± (0,2 % Х + 0,2 Ом) |
|
(0 .. .6) кОм |
0,001 кОм |
± (0,2 % Х + 0,001 кОм) | |
|
(0 .60) кОм |
0,01 кОм |
± (0,2 % Х + 0,01 кОм) | |
|
(0.600) кОм |
0,1 кОм |
± (0,2 % Х + 0,1 кОм) | |
|
(0.6) МОм |
0,001 МОм |
± (0,35 % Х + 0,003 МОм) | |
|
(0 .60) МОм |
0,01 МОм |
± (1 % Х + 0,02 МОм) - для диапазона от 0 до 40 МОм; ± (2 % Х + 0,02 МОм) - для диапазона от 40 до 60 МОм | |
|
Измерение частоты периодических сигналов |
(10.199,99) Гц |
0,01 Гц |
± (0,005 % Х + 0,01 Гц) |
|
(90.1999,9) Гц |
0,1 Гц |
± (0,005 % Х + 0,1 Гц) | |
|
(0,9.19,999) кГц |
0,001 кГц |
± (0,005 % Х + 0,001 кГц) | |
|
Воспроизведение силы постоянного тока |
(0.20) мА |
0,001 мА |
± 0,05 % от диапазона |
Примечания к таблице 10:
1) Погрешности нормируются для значений напряжений, больших 0,05 от
2) При использовании выхода LOOP POWER допускается только диапазон 30 мА.
Таблица 11 - Технические характеристики калибраторов
|
Параметр |
СА11Е, СА12Е |
СА51, СА71 |
СА150 |
СА450 | |||
|
Максимальное число разрядов индикаторов |
5 |
4 |
5 | ||||
|
Масса, кг, не более |
0,44 |
0,73 |
1,0 |
0,6 | |||
|
Габаритные размеры, мм, не более |
92x192x42 |
190x120x55 |
124x251x70 |
90x192x49 | |||
|
питан ие |
Постоянный ток |
6 В |
12 В или батарея |
6 В | |||
|
Переменн ый ток |
напряжение |
220 В ± 10 % | |||||
|
частота |
50 Гц ± 2 % | ||||||
|
Температура транспортирования и хранения, °С |
- 20 ... + 50 |
- 20 ... + 60 |
- 40 ... + 70 | ||||
|
Рабочие условия |
температура, °С |
0 ... + 50 |
0. + 40 |
- 20 ... + 55 | |||
|
влажность*, % |
(20 ... 80) % (не более 70 % при температуре > 40 °С) | ||||||
|
Нормальные условия |
температура, °С |
23 ± 5 | |||||
|
влажность*, % |
45 ... 75 | ||||||
Примечание к таблице 11: * - без конденсации влаги.
