Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

A24In (ПО модуля ТА 715 24IDC)

LDS (ПО модулей ТА 734 4IDC, ТА 734 2IDC)

A8IO (ПО модуля ТА 713 8I 8O DC)

ai08 (ПО модуля ТА 712 8IDC)

ai16 (ПО модуля ТА 712 16IDC)

A8O (ПО модуля ТА 714 8О DC)

ai08 (ПО модуля ТА 716 8IDC)

ai16 (ПО модуля ТА 716 16IDC)

Номер версии (идентификационный номер) ПО

Не ниже A24In 01 и 0.0.1.1 (ПО модуля ТА 715 24IDC)

Не ниже LDS 0001 и 0.0.1.4

(ПО модулей ТА 734 4IDC, ТА 734 2IDC)

Не ниже A8IO 001 и 0.0.1.0 (ПО модуля ТА 713 8I 8O DC)

Не ниже ai08 005 и 0.0.1.0

(ПО модуля модуля ТА 712 8IDC, А 712 16IDC)

Не ниже 0.0.1.0

(ПО модуля ТА 714 8О DC)

Не ниже ai08 001 и 0.0.1.0

(ПО модуля ТА 716 8IDC, ТА 716 16IDC)

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Количество гальванически разделенных измерительных каналов:

- для модулей ТА 734 4IDC,

4

- для модулей ТА 734 2IDC, ТА 713

2

- для модулей ТА 715

1

Количество входных сигналов в канале:

- для модулей ТА 734

1

- для модулей ТА 715

24

- для модулей ТА 713

4

Диапазон измерений напряжения постоянного тока, В:

• - для модулей ТА 713

• - для модулей ТА 715

• - для модулей ТА 734

-10 до +10

• - для модулей ТА 712

• - для модулей ТА 716

от 0 до +10

Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения постоянного тока, %

- для модулей ТА 712, ТА 716

±0,20

- для модулей ТА 713

±0,05

- для модулей ТА 715

±0,15

Наименование характеристики

Значение

Пределы допускаемой приведённой погрешности к диапазону измерений напряжения постоянного тока в рабочих условиях эксплуатации, %:

• - для модулей ТА 712, ТА 716

• - для модулей ТА 713

• - для модулей ТА 715

±0,20

±0,05

±0,30

Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

1,0

Диапазоны измерений силы постоянного тока, мА:

• - I (для модулей ТА 715)

• - II (для модулей ТА 716)

• - III (для модулей ТА 715, ТА 713)

• - IV (для модулей ТА 712, ТА 716, ТА 734)

от -5 до +5

от 4 до 20 от -20 до +20 от 0 до +20

Пределы допускаемой основной приведённой погрешности к диапазону измерений силы постоянного тока, %:

• - для модулей ТА 712, ТА 716

• - для модулей ТА 713, ТА 734

• - для модулей ТА 715

±0,20

±0,05

±0,15

Пределы допускаемой приведённой погрешности к диапазону измерений силы постоянного тока в рабочих условиях эксплуатации, %:

• - для модулей ТА 712, ТА 716

• - для модулей ТА 713

• - для модулей ТА 715

• - для модулей ТА 734

±0,20

±0,05

±0,30 ±0,075

Входное сопротивление при измерении силы постоянного тока для диапазонов, кОм:

• - I

• - III

а) для модулей ТА 713

б) для модулей ТА 715

• - IV (для модулей ТА 716)

• - IV (для модулей ТА 734)

1,000 ± 0,005

0,20 ± 0,01 0,25000 ± 0,00125 0,1200 ± 0,0005 0,110 ± 0,005

Диапазон преобразования входных сигналов с термопар, °С, и пределы допускаемой абсолютной погрешности для модулей ТА 712, Д, °С:

Термопары

Диапазон преобразования, °С

Д, °С

ТХА (K)

от -200 до +900

±2,0

ТХК (L)

от 0 до +800

±1,5

ТХКн (Е)

от -250 до -100

±6,0

от -100 до +1000

±3,0

ТПП10 (S)

от 0 до +1700

±2,5

ТНН (N)

от -250 до 0

±4,0

от 0 до +1000

±1,5

ТПР (B)

от +250 до +700

±5,0

от +700 до +1800

±2,0

ТЖК (J)

от -200 до +600

±1,0

Наименование характеристики

Значение

ТВР (A-1)

от 0 до +2500

±2,5

ТПП13 (R)

от 0 до +1600

±2,5

Диапазон преобразования входных сигналов с термопреобразователей сопротивления, °C, и

пределы допускаемой приведенной погрешности для модулей ТА 712, у, %:

Термопреобразователи сопротивления

Диапазон преобразования, °C

Y, %

ТСМ 50М

(а = 0,00428 °C^-1)

от -50 до +150

±0,5

ТСМ 100М, 500M

±0,4

ТСП 50П

(а = 0,00391 °C^-1)

от -50 до +500

±0,5

ТСП 100П, 500П, 1000П

±0,4

Pt50

(а = 0,00385 °C^-1)

от -50 до +500

±0,5

Pt100

±0,4

ТСН 100H, 500H, 1000H

(а = 0,00617 °C^-1)

от -50 до +150

±0,4

Дискретность преобразования входного

напряжения, мВ, не более:

- для модулей ТА 715

3

- для модулей ТА 734

не нормируется

- для модулей ТА 713

0,4

Коэффициент подавления помехи нормального вида,

дБ, не менее:

- для модулей ТА 715, ТА 713

40

- для модулей ТА 734

не нормируется

Коэффициент подавления помехи общего вида, дБ,

не менее:

- для модулей ТА 715

92

- для модулей ТА 734, ТА 713

90

Коэффициент подавления синфазного сигнала для модулей ТА 734 для напряжения постоянного тока,

80

дБ, не менее

Значение допустимой перегрузки по входам: - для модулей ТА 715, %, не менее

50

- для модулей ТА 734, ТА 713, В, не менее

±30

Напряжение гальванического разделения

(эффективное значение), В:

- между входами

500

- между входами и корпусом контроллера

500

Время измерений, с, не более:

- для модулей ТА 715, ТА 734

10

- для модулей ТА 713

6

Количество гальванически разделенных каналов формирования для модуля ТА 713

2

Количество выходных сигналов в канале

модулей ТА 713

4

Диапазон формирования

выходного сигнала

напряжения постоянного тока для модулей ТА 713,

от - 10 до +10

ТА 714, В

Наименование характеристики

Значение

Диапазон формирования выходного сигнала силы постоянного тока для модулей ТА 713, ТА 714, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных сигналов, %:

- для модулей ТА 713 (силы и напряжения

±0,10

постоянного тока)

- для модулей ТА 714 (силы постоянного тока)

±0,20

- для модулей ТА 714 (напряжения постоянного тока)

±0,30

Пределы допускаемой приведенной погрешности к диапазону формирования выходных сигналов силы и напряжения постоянного тока в рабочих условиях эксплуатации, %

- для модулей ТА 713

±0,15

- для модулей ТА 714

±0,20

Допустимое сопротивление нагрузки для модулей ТА 713 и ТА 714 при формировании выходного сигнала кОм:

- напряжения постоянного тока, не менее

2,00

- силы постоянного тока, не более

0,75

Дискретность формирования выходных сигналов напряжения постоянного тока для модулей ТА 713, мВ, не более

2,0

Дискретность формирования выходных сигналов силы постоянного тока для модулей ТА 713, мкА, не более

2,0

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220±44

- частота переменного тока, Гц

50±1

- напряжение постоянного тока, В

24±4

Потребляемая мощность, В-А, не более:

- с количеством модулей не более шести, при питании от сети постоянного (переменного) тока

90

- с количеством модулей не более десяти, при питании от сети постоянного (переменного) тока

105

Рабочие условия эксплуатации контроллеров:

- диапазон температуры окружающего воздуха, °С

от 0 до +60

- относительная влажность воздуха при температуре +40 °С, %

от 40 до 95

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

12

Среднее время наработки на отказ, ч, не менее

80000

Среднее время восстановления, ч, не более

0,5

Наименование

Обозначение

Количество

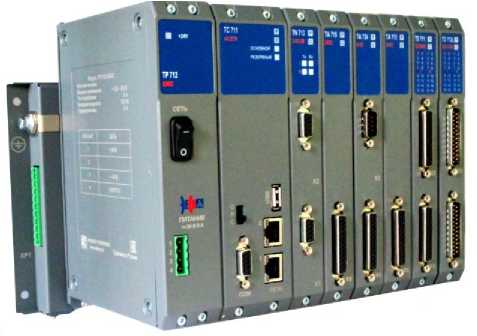

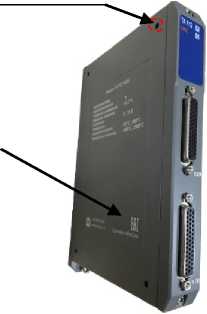

Контроллер программируемый ЭЛСИ-ТМК

-

1        Г)

1 шт. ’

Пульт контрольный КП-01²⁾

РАМИ.468211.001

-

Кабель проверочный КА202²⁾

ИФУГ.468353.027

-

Кабель проверочный КА205²⁾

ИФУГ.468353.061

-

Кабель проверочный КА524²⁾

ИФУГ.468353.149

-

Комплект эксплуатационных документов согласно ведомости эксплуатационных документов (ВЭ)

ПСЕА.421243.102ВЭ

1 компл.

Методика поверки с изменением № 1

ПСЕА.421243.102МП

1 экз.

Комплект ЗИП

-

1 компл.³⁾

Примечания:

• 1) исполнение согласно карте заказа;

• 2) поставляется на партию изделий в количестве согласно заказу;

• 3) комплект ЗИП образуется из комплектов ЗИП модулей контроллера

Наименование средства поверки

Регистрационный номер в ФИФ ОЕИ

Основные метрологические характеристики

диапазон измерений, номинальное значение

погрешность, класс точности, цена деления

Прибор для проверки вольтметров программируемый

В1-13

6014-77

Диапазон формирования:

• - постоянного тока от 1 нА до 100 мА;

• - напряжения постоянного тока от 10 мкВ до 10 В

Ai =±(1,5 •Ю’⁴ Ik +140’⁵1в) А Ди =±(540’⁵ Uk +440’⁵) В

Мультиметр цифровой 34401 А

54848-13

• - напряжения постоянного тока: от 0,1 мкВ

до 1000 В;

• - постоянного тока: от 0 до 100 мА

Ди=±(0,0050% X +0,0035 % ип ) В; Д = ±(0,050% X +0,005% 1_п) мА

Наименование средства поверки

Регистрационный номер в ФИФ ОЕИ

Основные мет

юлогические характеристики

диапазон измерений, номинальное значение

погрешность, класс точности, цена деления

Калибратор электрических сигналов СА-150

53468-13

Диапазон воспроизведения:

• - постоянного тока от -20 до 0 мА,

от 0 до 20 мА;

• - напряжения постоянного тока от 0 до 10 В

в диапазоне от -20 до 0 мА Д =±(0,025%X+ 6• 10^-3) мА;

в диапазоне от 0 до 20 мА Д= ±(0,025%X+ 3 • 10^-3) мА;

Дu =±(0,02 %X+0,05d0^-3) В

Магазин сопротивления

Р4831

6332-77

от 0,001 до

111111,100 Ом

Класс точности 0,02/240^-6

Примечание: В таблице приняты следующие сокращения и обозначения: ФИФ ОЕИ -Федеральный информационный фонд по обеспечению единства измерений, Д₁ - пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) силы постоянного тока; Д_и - пределы допускаемой абсолютной погрешности измерений (воспроизведения) напряжения постоянного тока; X - измеренное значение/100 %; Ik - установленное значение силы постоянного тока, мА; Uk - установленное значение напряжения постоянного тока В; 1_в - значение тока, соответствующее верхней границе установленного поддиапазона, мА; 1_п - предел измерений силы тока, мА; и_п - предел измерений напряжения постоянного тока, В
