Номер по Госреестру СИ: 56949-14
56949-14 Осциллографы цифровые
(DLM4038, DLM4058)
Назначение средства измерений:
Осциллографы цифровые DLM4038, DLM4058 (далее осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
DLM4038, DLM4058
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b65cb8d7-afb4-454d-1291-c2dff138d740 | 56949-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Встроенное в осциллограф программное обеспечение выполняет следующие функции:
- управление осциллографом;
- передачу, сохранение и чтение сохранённых ранее осциллограмм;
- математическую обработку полученных осциллограмм;
- подключение периферийных устройств и внешнего персонального компьютера. Идентификационные данные встроенного программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DLM40XX |
отсутствует |
не ниже 2.04 |
отсутствует |
отсутствует |
Защита встроенного программного обеспечения обеспечена с помощью специальных средств защиты.
Уровень защиты ПО осциллографов цифровых DLM4038, DLM4058 от преднамеренных и непреднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом на осциллограф методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в Руководстве по эксплуатации IM DLM4038-02RU.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DLM4038, DLM4058
1. ГОСТ 8 129-99 «ГСИ. Государственная поверочная схема для средств измерения времени и частоты».
2. ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
3. Техническая документация фирмы-изготовителя.
осуществляется в соответствии с документом 433-099-2014 МП «Осциллографы цифровые DLM4038, DLM4058. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 30 января 2014 г.
Основное оборудование, необходимое для поверки:
- калибратор осциллографов 9500B (рег. № 30374-05) с формирователем импульсов выносным 9510, режим воспроизведения напряжения 1 мВ - 200 В, ПГ ±0,025 %; режим генератора синусоидального напряжения 5 мВ - 5 В в диапазоне частот 12 кГц - 550 МГц, ПГ ±(1,5 - 4,5) %, ПГ ±2,5-10-7;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03), 1 мкГц - 80 МГц, ПГ ±140-6.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по восьми независимым каналам, при подключении логического пробника - по восьми логическим каналам, а также, проведение курсорных и автоматических измерений. В осциллографах обеспечивается сохранение изображений для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты USB, GP-IB или Ethernet.
На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений, входные разъёмы и органы управления, обеспечивающие выбор режима работы и установку параметров.

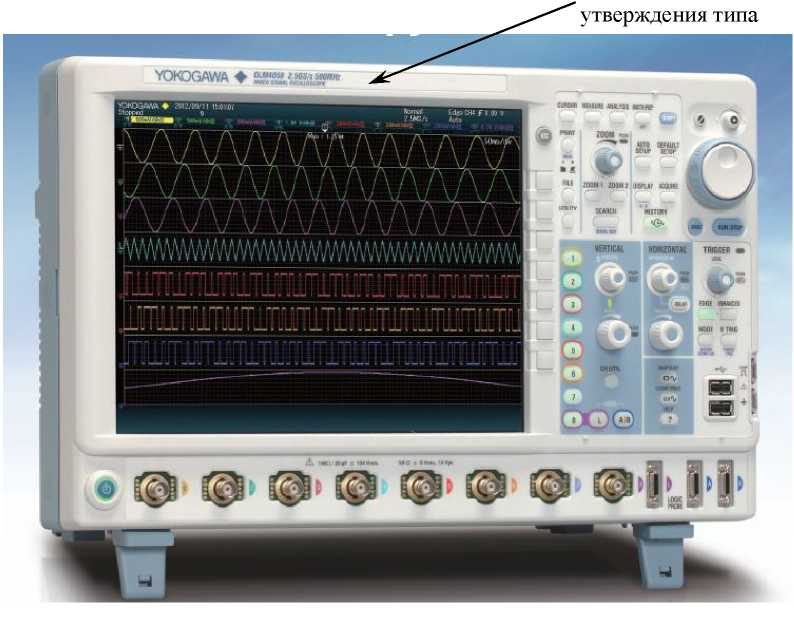

Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.
Место нанесения знака
1»П«' ИМ»1
утверждения типа
YOKOGAWA ♦ «Ж, iHUS*
Рисунок 1. Общий вид и место нанесения знака утверждения типа на осциллографы цифровые DLM4038, DLM4058
В комплект поставки входят :
- осциллограф цифровой DLM4038 (DLM4058) - 1 шт.;
- кабель питания A1009WD - 1 шт.;
- пробник пассивный 500 МГц (10:1) 701939 (701946)1 - 4 шт.;
- мягкий чехол для пробников B8059GG - 1 шт.;
- защитная крышка В8069СН - 1 шт.;
- компакт-диск с документацией B8069RZ - 1 шт.;
- логический пробник 701988 (701989)2 - 1 шт.;
- Руководство по эксплуатации IM DLM4038-03RU - 1 экз.;
- Методика поверки - 1 экз.
Примечания: 1. Количество дополнительно поставляемых пассивных пробников определяется заказанной опцией (Е1 - Е3).
2. Логический пробник поставляется по дополнительной заявке.
|
Количество входных каналов |
8 или 7 + 1 логический 8-битный вход |
|
Режимы связи входного усилителя |
закрытый вход 1 МОм открытый вход 1 МОм открытый вход 50 Ом закороченный вход |
|
Входное сопротивление: | |
|
при непосредственном входе |
1,00±0,01 МОм 50,0±0,5 Ом |
|
по входу пробника 10:1 |
10,0±0,2 МОм |
|
Диапазон установки коэффициента отклонения, КотКл, В/дел: | |
|
для входа 1 МОм |
0,002 - 10 |
|
для входа 50 Ом |
0,002 - 0,5 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(1,5-10’2-8-Коткл + АИсм), |
|
где ДЦсм - погрешность | |
|
установки напряжения | |
|
смещения | |
|
Диапазон установки напряжения смещения, иСМ, В: | |
|
для коэффициентов отклонения 2 - 50 мВ/дел для коэффициентов отклонения 100 - 500 мВ/дел и входа |
±1 |
|
1 МОм |
±10 |
|
для коэффициентов отклонения 1 - 10 В/дел и входа 1 МОм |
±100 |
|
для коэффициентов отклонения 100 - 500 мВ/дел и входа 50 Ом |
±5 |
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения, DUCM, В: |
±(10лисМ + 2М0-4) |
|
для коэффициентов отклонения 2 - 50 мВ/дел | |
|
для коэффициентов отклонения 100 - 500 мВ/дел |
±(10 2/Цсм + 2-104) |
|
для коэффициентов отклонения 1 - 10 В/дел |
±(10 2/Ссм + 2-10 2) |
|
Пределы допускаемой относительной погрешности деления напряжения пробником 10:1, % |
±2 |
|
Максимальное допустимое значение входного напряжения, В: | |
|
эффективное значение для входа 1 МОм |
150 |
|
эффективное значение для входа 50 Ом |
5 |
|
пиковое значение для входа 50 Ом |
10 |
|
пиковое значение по входу пробников 10:1 в диапазоне частот до 1 МГц |
600 |
|
Полоса пропускания (по уровню минус 3 дБ), МГц: | |
|
для коэффициентов отклонения 100 мВ/дел - 100 В/дел с пробником 10:1; для коэффициентов отклонения 10 - 500 мВ/дел и входа 50 Ом: | |
|
для DLM4038 |
0 - 450 |
|
для DLM4058 |
0 - 500 |
|
для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел с пробником 10:1; для коэффициентов отклонения 2 мВ/дел, 5 мВ/дел и входа 50 Ом: | |
|
для DLM4038 |
0 - 400 |
|
для DLM4058 |
0 - 400 |
|
Нижний предел полосы пропускания при закрытом входе, Гц, не более: | |
|
для непосредственного входа |
10 |
|
при использовании пробника 10:1 |
1 |
|
Сдвиг фазы между каналами при одинаковых условиях, нс, не более |
1 |
|
Максимальная частота выборки в реальном масштабе времени F^ie, Гвыб/с: (Значения, заключенные в скобки, относятся к режиму работы осциллографа с высоким разрешением) | |
|
для включенного режима чередования |
2,5 (1,25) |
|
для выключенного режима чередования |
1,25 (0,625) |
|
для режима повторяющейся выборки |
125 |
|
для режима выборки с интерполяцией |
125 |
|
Диапазон установки коэффициентов развёртки, с/дел |
1М0-9 - 500 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
±(240-5^Т + 5М0-11 + Твыб), |
|
где Т - измеряемый | |
|
временной интервал, Твыб = 1/Fbeie | |
|
Диапазон установки уровня синхронизации (U3): | |
|
для внутренней синхронизации |
±4 деления |
|
для внешней синхронизации |
±2 В |
|
Разрешение установки уровня синхронизации: для внутренней синхронизации для внутренней синхронизации при запуске от телевизионного сигнала для внешней синхронизации |
0,01 деления 0,1 деления 5 мВ |
|
Пределы допускаемой абсолютной погрешности установки уровня синхронизации, В | |
|
для внутренней синхронизации |
±(0,1 •из + 0,2<Коткл.) |
|
для внешней синхронизации |
±(0,1 •Пз + 0,05) |
|
Минимальный уровень сигнала синхронизации: | |
|
для внутренней синхронизации |
1 дел |
|
для внешней синхронизации |
100 мВ |
|
Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации, В |
±40 |
|
Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации, В |
28 |
|
Диапазон установки задержки сигнала синхронизации (ТЗС), с |
1П0-8 - 10 |
|
Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации, с |
±(540-3ПЗС + 2-10-9) |
|
Используемые логические пробники |
701988, 701989 |
|
Количество входов логических пробников |
8 |
|
Диапазон установки порогового уровня (Unop), В: | |
|
для 701988 |
±40 |
|
для 701989 |
±6 |
|
Разрешение установки порогового уровня, В |
0,05 |
|
Пределы допускаемой абсолютной погрешности установки порогового уровня, В |
±(340-2^Unop + 0,1) |
|
Диапазон входных напряжений, В: | |
|
для 701988 |
±40 |
|
для 701989 |
Unop ± 6 |
|
Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения, В: | |
|
для 701988 |
±42 |
|
для 701989 |
±40 |
|
Минимальное значение входного напряжения, мВ: | |
|
для 701988 |
250 |
|
для 701989 |
150 |
|
Максимальная частота переключения, МГц: | |
|
для 701988 |
100 |
|
для 701989 |
250 |
|
Минимальная длительность импульса, нс: | |
|
для 701988 |
5 |
|
для 701989 |
2 |
|
Размер экрана дисплея, мм |
171,3x128,5 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
426х215х273 |
|
Масса, кг, не более |
6,6 |
|
Потребляемая мощность, В • А, не более |
250 |
Метрологические характеристики осциллографов нормированы при нормальных условиях
|
Нормальные условия эксплуатации: | |
|
- температура окружающей среды, °С |
23±5 |
|
- относительная влажность, % |
55±10 |
|
Питание: | |
|
- напряжение переменного тока, В |
198 - 242 |
|
- частота напряжения питания, Г ц |
50,0±0,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
5 - 40 |
|
- относительная влажность, % |
20 - 80 |
|
Питание: | |
|
- напряжение переменного тока, В |
90 - 264 |
|
- частота напряжения питания, Г ц |
48 - 63 |
