Номер по Госреестру СИ: 58292-14
58292-14 Рефлектометры оптические
(AQ1200, AQ1205)
Назначение средства измерений:
Рефлектометры оптические AQ1200, AQ1205 (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
AQ1200 Firmware MFT OTDR.YMC |
R02.04 |
430716BC |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Рефлектометры оптические AQ1200, AQ1205. Руководство по эксплуатации» главы 2-4.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам оптическим AQ1200, AQ1205
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПри оказании услуг почтовой связи, учете объема оказанных услуг электросвязи операторами связи и обеспечении целостности и устойчивости функционирования сети связи общего пользования (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 30 нм, 1550 ± 30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D=± (0,15+140-6L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: D£0,015A, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
-
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
-
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
-
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
-диапазон измеряемых значений средней мощности: (10-10 - 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм;
-пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
-
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
Изготовитель
«Yokogawa Meters & Instruments Corporation», ЯпонияАдрес: Tachihi Bldg No.2, 6-1-3 Sakae-cho, Tachikawa-shi, Tokyo 190-8586, Japan
www.tmi.yokogawa.com
Тел. +81-42-534-1413
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») .Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают две модификации, каждая из которых в свою очередь представлена рядом моделей.
Модификация AQ1200 включает модели AQ1200A, AQ1200B, AQ1200C, AQ1200E.
Модификация AQ1205 включает модели AQ1205А, AQ1205Е, AQ1205F.
Модели отличаются набором длин волн, значениями динамического диапазона и мертвой зоны.
Рефлектометры могут быть оборудованы в зависимости от требований заказчика одной из опций измерителя мощности: SLT, HLT, PPM (PON). Опция SLT рассчитана на стандартный диапазон уровней мощности - от минус 60 до плюс 10 дБм, HLT - на диапазон высоких уровней мощности - от минус 40 до плюс 27 дБм. Опция измерителя мощности PPM позволяет проводить измерения в сетях PON на длинах волн 1490 нм и 1550 нм одновременно, а также на длине волны 1310 нм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Прибор может быть оборудован рядом портов в зависимости от требований заказчика:
-
- измерительный порт оптического рефлектометра/источника оптического излучения, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
-
- порт встраиваемого измерителя оптической мощности;
-
- порт встраиваемого источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна.
Прибор может быть снабжен по требованию заказчика видеомикроскопом для анализа состояния поверхности контактной области волоконно-оптического разъема кабелей и измерительных приборов.
Конструктивно прибор выполнен в прямоугольном пластмассовом корпусе в виде переносного прибора. Прочный пылевлагозащищенный корпус прибора с обрезиненной защитой от ударов позволяет проводить обслуживание оптических линий связи в полевых условиях.
Основные элементы управления прибором расположены на передней панели.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

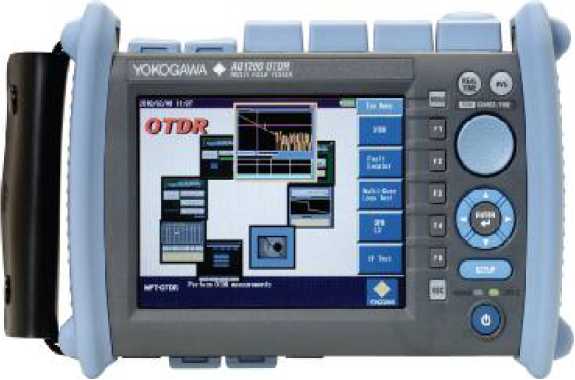

Рисунок 1 - Общий вид рефлектометра оптического AQ1200, AQ1205
Место нанесения маркировки
Место пломбирования

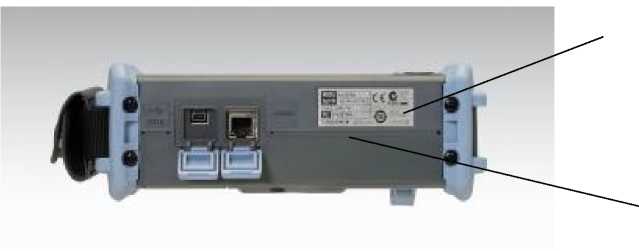

Рисунок 2 - Нижняя панель рефлектометра оптического AQ1200, AQ1205
Таблица 7
Наименование |
Количество, шт. |
Рефлектометр оптический AQ1200, AQ1205* |
1 |
Сетевой адаптер с сетевым шнуром |
1 |
Аккумуляторная батарея |
1 |
Наплечный ремень |
1 |
Боковой ремешок-ручка |
1 |
Руководство по эксплуатации на английском языке (CD) |
1 |
Руководство по эксплуатации на русском языке |
1 |
ПО для обработки рефлектограмм на компьютере (CD) |
1 |
Инструкция к ПО для обработки рефлектограмм на русском языке |
1 |
Тест-сертификат |
1 |
USB-flash карта памяти |
1 |
Кейс для переноски |
1 |
* модель по выбору заказчика |
Таблица 2
Наименование характеристики |
Значение характеристики | |||
модель AQ1200A |
модель AQ1200B |
модель AQ1200C |
модель AQ1200E | |
Тип волокна |
одномодовое |
9/125 мкм | ||
Рабочие длины волн, нм |
1310 ± 25 1550 ± 25 |
1625 ± 10 |
1650 ± 5 1650 ± 10 |
1310±25 1550 ± 25 1625 ± 10 |
Динамический диапазон измерений ослабления*, дБ, не менее (по уровню 98 % от максимума шумов / по уровню SNR=1, при длительности импульса 10 мкс) |
30 / 32 (для 1310 нм) 28 / 30 (для 1550 нм) |
28 / 30 (для 1625 нм) |
28 / 30 (для 1650 нм) |
30 /32 (для 1310 нм) 28 /30 (для 1550 нм) 28 / 30 (для 1625 нм) |
Пределы допускаемой аб- |
ДА= ± 0,05-А, | |||
солютной погрешности из- |
где А - измеряемое ослабление, дБ | |||
мерения ослабления, дБ |
(если А<1, принимается А=1) | |||
Диапазоны измеряемых |
0 - 0,5; 0 |
- 1; 0 - 2; 0 - 5; 0 - |
10; 0 - 20; 0 - 50; 0 - 100; | |
длин, км |
0 - 200; 0 - 300; 0 - 400; 0 - 512 | |||
Пределы допускаемой аб- |
Дь=±(ГТ2:Т0-3Е+6)^ | |||
солютной погрешности при |
где L - измеряемая длина, м; | |||
измерении длины, м |
6 - дискретность отсчета в измеряемом диапазоне длин, м. | |||
Мертвая зона, м, не более - при измерении ослабления |
4 (1310 нм) |
7 |
7 |
4 (1310 нм) |
5 (1550 нм) |
5 (1550 нм) | |||
- при измерении положения |
7 (1625 нм) | |||
неоднородности |
0,8 |
0,8 |
0,8 |
0,8 |
Длительность зондирую щих импульсов, нс |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 |
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля , и уровнем шумов при длительности им -пульса 20 мкс, усреднении 3 мин.
Таблица 3
Наименование характеристики |
Значение характеристики | |||
модель AQ1205A |
модель AQ1205E |
модель AQ1205F | ||
Тип волокна |
одномодовое 9/125 мкм | |||
Рабочие длины волн, нм |
1310 ± 25 1550 ± 25 |
1310±25 1550 ± 25 1625±25 |
1310±25 1550 ± 25 1650± 10 | |
Динамический диапазон измерений ослабления*, дБ, не менее (по уровню 98 % от максимума шумов / по уровню SNR=1, при длительности импульса 20 мкс) |
38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) |
38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) 34 / 36 (для 1625 нм) |
38 / 40 (для 1310 нм) 36 / 38 (для 1550 нм) 28 / 30 (для 1650 нм) | |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ± 0,05-А, где А - измеряемое ослабление, дБ (если А<1, принимается А=1) | |||
Диапазоны измеряемых длин, км |
0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | |||
Пределы допускаемой абсолютной погрешности при измерении длины, м |
AL = ± (1 + 240-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м. | |||
Мертвая зона, м, не более
неоднородности |
0,8 |
7 (1625 нм) 0,8 |
7 (1650 нм) 0,8 | |
Длительность зондирую щих импульсов, нс |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 |
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин.
Таблица 4. Опции измерителя мощности
Наименование характеристики |
Значение характеристики | ||
SLT |
HLT |
PPM | |
Диапазон длин волн исследуемого излучения, нм |
800 - 1700 |
- | |
Длины волн калибровки, нм |
850, 1300, 1310, 1490, 1550, 1625, 1650 нм |
1310, 1490, 1550 | |
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* |
минус 70 - 10 |
минус 50 - 27 |
минус 70 - 10 (для 1310, 1490 нм) минус 50 - 27 (для 1550 нм) |
Диапазон измерений уровня средней мощности оптического излучения (Р), дБм |
Непрерывное: минус 60 - 10 Модулированное: минус 60 - 7 |
Непрерывное: минус 40 - 27 Модулированное: минус 40 - 24 |
1310, 1490 нм: минус 60 - 10 1550 нм: минус 40 - 27 |
Наименование характеристики |
Значение характеристики | |||||||||
SLT |
HLT |
PPM | ||||||||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при температуре (23±2)°C, дБ |
850 нм |
± |
( 2 Л 0,4 + 1 A |
± |
0,4 + 200 ' A j |
---- | ||||
1300 1310 1490 1550 1625 1650 нм |
± |
( 2 1 0,3 + 1 A 0 |
± |
0,3 + 1 A J |
± для 1 ( ± \ д |
( 2 1 \ A J 310, 1490 200 0,5 +-- A я 1550 нм |
м; \ / | |||
Пределы допускаемой относительной погрешности измерений относительных уровней мощности при температуре (23±2)°C, дБ |
± |
( 2 1 0,2 + \ A J |
± |
0,2 + 2001 A J |
---- | |||||
где A - численное значение мощности в нВт: A=100,1P+6 | ||||||||||
* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт |
Таблица 5. Опции источника оптического излучения
Наименование характеристики |
Значение | ||||||
AQ1200A |
AQ1200B |
AQ1200C |
AQ1200E |
AQ1205A |
AQ1205E |
AQ1205F | |
Длины волн излучения, нм |
1310±25 1550±25 |
1625±10 |
1650±5 1650±10 |
1310±25 1550±25 1625±10 |
1310±25 1550±25 |
1310±25 1550±25 1625±25 |
1310±25 1550±25 1650±10 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
минус 4 | ||||||
Нестабильность уровня мощности излучения за 15 мин, дБ, не более |
для 1310 и 1550 нм: 0,05 для 1625 и 1650 нм: 0,15 |
Таблица 6
Электропитание осуществляется: - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц |
100 - 220 50/60 |
Габаритные размеры (ВхШхГ), мм, не более |
157x217,5x74 |
Масса, кг, не более |
1,2 |
Условия эксплуатации: | |
Температура окружающей среды, °С |
0 - 45 |
Относительная влажность воздуха, % |
20 - 85 |
Лист № 6 Всего листов 7
