Номер по Госреестру СИ: 60864-15
60864-15 Измерители мощности цифровые
(WT310, WT332, WT333, WT310HC)
Назначение средства измерений:
Измерители мощности цифровые WT310, WT332, WT333, WT310HC предназначены для измерений напряжения и силы постоянного и переменного тока, электрической мощности и электроэнергии, частоты сигналов переменного тока, коэффициента мощности, угла сдвига фаз, а также обработки измеренных параметров.
Внешний вид.
Измерители мощности цифровые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 10.06.2021
Номер записи -
ID в реестре СИ - 374188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WT333, WT310,
Производитель
Изготовитель - Фирма "Yokogawa Meters & Instruments Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№695 от 2015.06.10 Об утверждении типов средств измерений
№1814 от 2020.11.11 о продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Измерители мощности цифровые (WT310, WT332, WT333, WT310HC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Meters & Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32606-06 01.10.2011 |
Преобразователи температуры измерительные программируемые, TM/TX мод.TM10, TM20, TX10 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
1 год | |
|
43562-10 01.04.2015 |
Магазины электрического сопротивления, 2700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43562-15 18.06.2020 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
53468-13 14.05.2018 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56949-14 28.03.2019 |
Осциллографы цифровые, DLM4038, DLM4058 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58288-14 25.08.2019 |
Тестеры оптические, AQ1100 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58291-14 25.08.2019 |
Тестеры оптические с ваттметрами и источниками, AQ2170, AQ2180 и AQ4280 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58292-14 25.08.2019 |
Рефлектометры оптические, AQ1200, AQ1205 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58400-14 04.09.2019 |
Калибраторы давления, CA700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60322-15 01.04.2020 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60864-15 10.06.2021 |
Измерители мощности цифровые, WT310, WT332, WT333, WT310HC Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
66560-17 03.02.2022 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2022 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Измерители мощности цифровые (WT310, WT332, WT333, WT310HC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители мощности цифровые (WT310, WT332, WT333, WT310HC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
9290 | 9290 |
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (ВПО). ВПО встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные ВПО анализаторов мощности представлены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ВПО |
FH1-B8212XA |
|
Номер версии (идентификационный номер) ВПО |
не ниже 1.04 |
|
Цифровой идентификатор ВПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства пользователя типографским способом и на лицевую панель корпуса измерителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведен в документе «Цифровой измеритель мощности WT310/ WT310HC/WT310HC/WT330. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к цифровым измерителям мощности WT310, WT332, WT333, WT310HC
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств элек
тромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 60864-15 «Измерители мощности цифровые WT310, WT332, WT333, WT310HC. Методика поверки», утвержденным ФГУП «ВНИИМС» 09 апреля 2015 г.Перечень основного оборудования для поверки:
1. Генератор сигналов произвольной формы Agilent 33220A (Госреестр № 32993-09). Пределы допускаемой погрешности воспроизведения частоты: ± 0,005 %, пределы допускаемой погрешности воспроизведения напряжения: ± 1 %.
2. Калибратор электрической мощности Fluke 6100A (Госреестр № 33864-07). Пределы допускаемой погрешности при воспроизведении напряжения в диапазоне до 1000 В составляют ± 0,01 %. Пределы допускаемой погрешности при воспроизведении силы тока в диапазоне до 10 А составляют ± 0,01 %. Пределы допускаемой погрешности при воспроизведении электрической мощности составляют ± 0,02 %.
-
3. Калибратор многофункциональный TRX-IIR. Измерение напряжения постоянного тока от 0 до 6 В, погрешность ± (0,025 % от показаний + 0,005 % от диапазона).
Изготовитель
Yokogawa Meters & Instruments Corporation, Япония2-9-32, Nakacho, Musashino-shi, Tokyo, 180-8750, Japan
Phone: 81-422-52-6313, info@ru.yokogawa.com, www.yokogawa.ru
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»). Юридический адрес и почтовый адрес: Россия, г. Москва, Грохольский пер., д.13, строение 2, 129090.
Идентификационный номер: 7703152232
Контактные телефоны, факс и адрес электронной почты:
Тел.: (495) 737-78-68/71,
Факс: (495) 737-78-69.
e-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра. Результаты отображаются на жидкокристаллическом дисплее.
Измерители мощности цифровые WT310, WT332, WT333, WT310HC (далее - измерители), представляют собой портативные электрические цифровые измерительные приборы. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений. На задней панели приборов расположены гнезда для подключения соединительных проводов.

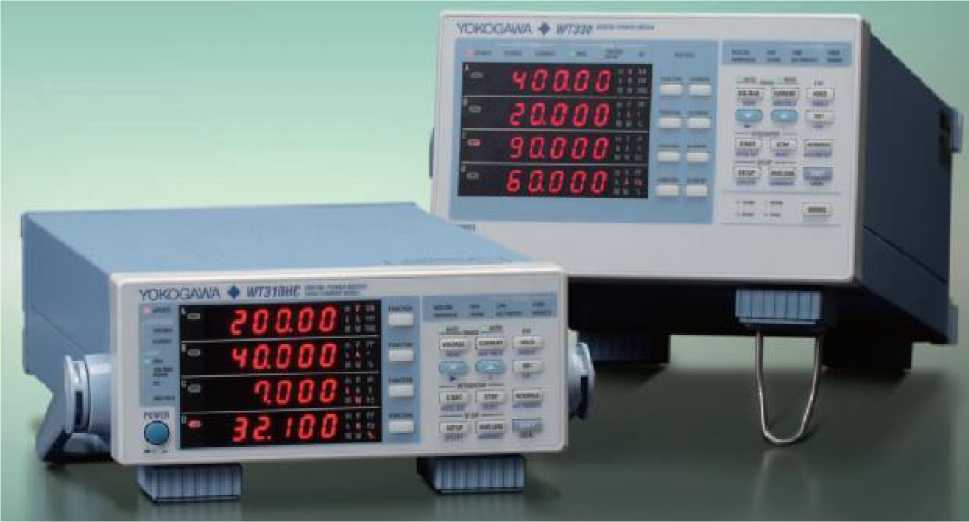

Фотографии общего вида измерителей приведены на рисунке 1.
Рисунок 1 - Фото общего вида
В комплект поставки входят:
-
- цифровой измеритель мощности WT310, WT332, WT333, WT310HC заказанной модификации;
-
- комплект ЗИП по заказу;
-
- руководство по эксплуатации;
-
- компакт-диск CD-R;
-
- методика поверки.
Таблица 2 - Диапазоны измерений
|
WT310 |
WT310HC |
WT332 и WT333 | ||
|
Напряжение постоянного и переменного тока в диапазоне частот от 0,5 Гц до 100 кГц |
Пик фактор 3 |
от 0 до 15 В; от 0 до 30 В; от 0 до 60 В; от 0 до 150 В; от 0 до 300 В; от 0 до 600 В | ||
|
Пик фактор 6 |
от 0 до 7,5 В; от 0 до 15 В; от 0 до 30 В; от 0 до 75 В; от 0 до 150 В; от 0 до 300 В | |||
|
Сила постоянного и переменного тока в диапазоне частот от 0,5 Гц до 100 кГц |
Пик фактор 3 |
от 0 до 5 мА от 0 до 10 мА от 0 до 20 мА от 0 до 50 мА от 0 до 100 мА от 0 до 200 мА от 0 до 0,5 А от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А |
от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А от 0 до 40 А |
от 0 до 0,5 А от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А |
|
Пик фактор 6 |
от 0 до 2,5 мА от 0 до 5 мА от 0 до 10 мА от 0 до 25 мА от 0 до 50 мА от 0 до 100 мА от 0 до 0,25 А от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А |
от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А от 0 до 20 А |
от 0 до 0,25 А от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А | |
При вычислении погрешности в формулах таблиц 3-8 используются значения частоты входного сигнала f в кГц.
Таблица 3 - Пределы допускаемой абсолютной погрешности в режиме измерения напряжения и тока (для 12 месяцев)
|
Диапазон частот |
WT310/WT332/WT333 (Напряжение и ток) WT310HC (Напряжение и вход внешнего датчика тока EXT) |
WT310HC (Прямой вход тока) |
|
Постоянный ток |
± (0,1 %^изм + 0,2 ^%^^^дияп) |
± (0,2 %Мзм + 0,2 диап) |
|
0,5 Гц < f < 45 Гц |
± (0,1 Торизм + 0,2 ^%^^^дияп) | |
|
45 Гц < f < 66 Гц |
± (0,1 %Мзм + 0,1 ^Т^^^^дияп) | |
|
66 Гц < f < 1 кГц |
± (0,1 %Мзм + 0,2 диап) | |
|
1 кГц < f < 10 кГц |
± ((0,07 • f) %Мзм + 0,3 ^Т^^^дияп) |
± ((0,13 • f) %Мзм + 0,3 ^Г^^^дияп) |
|
10 кГц < f < 20 кГц |
± (0,5 %^изм + 0,5 ^Г^^^дияп + + (0,04 • (f - 10)) %^изм) |
± ((0,13 • f ) %^изм + 0,5 ^Г^^^дияп) |
|
10 кГц < f < 100 кГц |
не нормируется | |
Примечания
-
1. Nita - измеренное значение напряжения/тока, В; А;
-
2. №дияп - диапазон измерений, В; А (по таблице 2).
Таблица 4 - Пределы допускаемой абсолютной погрешности в режиме измерения активной мощности AP, Вт (для 12 месяцев)
|
Диапазон частот |
WT310/WT332/WT333/ WT310HC (Вход внешнего датчика тока EXT) |
WT310HC (Прямой вход тока) |
|
Постоянный ток |
± (0,1 %<Ризм + 0,2 %-Рдияп) |
± (0,3 %-Ризм + 0,2 %-Рдиап) |
|
0,5 Гц < f < 45 Гц |
± (0,3 %-Ризм + 0,2 %-Рдияп) | |
|
45 Гц < f < 66 Гц |
± (0,1 %<₽изм + 0,1 %-Рдияп) | |
|
66 Гц < f < 1 кГц |
± (0,2 %<Ризм + 0,2 %<Рдияп) | |
|
1 кГц < f < 10 кГц |
± (0,1 %-Ризм + 0,3 %-Рдияп + + (0,067 • (f - 1)) %-Ризм) |
± ((0,13 • f) %-Ризм + 0,3 %-Рдияп) |
|
10 кГц < f < 20 кГц |
± (0,5 %-Ризм + 0,5 %-Рдияп + + (0,09 • ( f - 10)) %-Ризм) |
± ((0,13 • f) %-Ризм +0,5%<Рдияп) |
|
10 кГц < f < 100 кГц |
не нормируется | |
Примечания
-
1. Ризм - измеренное значение активной мощности, Вт;
-
2. Рдияп - диапазон измерений, Вт, является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos f .
Таблица 5 - Пределы допускаемой абсолютной погрешности в режиме измерения полной мощности AS, В-А (для 12 месяцев)
|
Диапазон частот |
WT310 / WT332 /WT333 (Напряжение и ток) WT310HC (Напряжение и вход внешнего датчика тока EXT) |
WT310HC (Прямой вход тока) |
|
0,5 Гц < f < 45 Гц |
± (0,2 %^изм + 0,4 %^диап) | |
|
45 Гц < f < 66 Гц |
± (0,2 %^изм + 0,2 %^диап) | |
|
66 Гц < f < 1 кГц |
± (0,2 %^изм + 0,4 %^диап) | |
|
1 кГц < f < 10 кГц |
± ((0,14 • f) %^изм + 0,6 %Лиап) |
± ((0,26 • f) %^изм + 0,6 %Лиап) |
|
10 кГц < f < 20 кГц |
± (1,0 %^изм + 1,0 %^диап + + (0,08 • (f - 10)) %^изм) |
± ((0,26 • f ) %^изм + 1,0 %^диап) |
|
10 кГц < f < 100 кГц |
не нормируется | |
Примечания
-
1. S^jM - измеренное значение полной мощности, В-А;
-
2. SдИaп - диапазон измерений, В-А, является произведением верхних значений диапазонов силы тока и напряжения (таблица 2).
Таблица 6 - Пределы допускаемой абсолютной погрешности в режиме измерения реактивной мощности AQ, вар (для 12 месяцев)
|
Диапазон частот |
WT310, WT332, WT333 |
WT310HC (Прямой вход тока) |
|
0,5 Гц < f < 45 Гц |
± (0,2 %^изм + 0,4 %^диап + Л) | |
|
45 Гц < f < 66 Гц |
± (0,2 %^изм + 0,2 %^диап + Л) | |
|
66 Гц < f < 1 кГц |
± (0,2 %^изм + 0,4 %^диап + Л) | |
|
1 кГц < f < 10 кГц |
± ((0,14 • f) %^изм + 0,6 %^диап + Л) | |
|
10 кГц < f < 20 кГц |
± (1,0 %^изм + 1,0 %^диап + + (0,08 • (f - 10)) %^изм + Л) |
± ((0,26 • f) %^изм + 1,0 %'Оиап + Л) |
|
10 кГц < f < 100 кГц |
не нормируется | |
Примечания
-
1. Q™ - измеренное значение полной мощности, вар;
-
2. Qдиaп - диапазон измерений, вар, является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) на sinf, где f - измеренное значение угла сдвига фаз, °.
-
3. L = 1,0004-(cosf)2 —1 -(cosf)2) %• , варх
где cos f - значение коэффициента мощности, отн. ед.
Таблица 7 - Пределы допускаемой абсолютной погрешности в режиме измерения электрической энергии
|
Активная, Вт-ч |
Полной, В-А-ч |
Реактивная, вар-ч |
|
± (AP-t + 0,1 %Мзм) |
± (AS-t + 0,1 %Мзм) |
± (AQ-t + 0,1 %-^зм) |
Примечания
-
1. AP; AS; AQ - значения погрешности измерения мощности из таблиц 4-6, Вт; В-А; вар;
-
2. Nibm - измеренное значение электроэнергии, Вт-ч; В-А-ч; вар-ч;
-
3. t - время интегрирования, ч.
Таблица 8 - Пределы допускаемой абсолютной погрешности в режиме измерения коэффициента мощности cos f , отн. ед.
|
Диапазон частот |
WT310, WT332, WT333, WT310HC |
|
45 Гц < f < 66 кГц |
±(( cos f-cos f/1,0002) + cos f-cos(f + arcsin(0,2/100))| +1 е.м.р.) |
|
66 кГц < f < 100 кГц |
±(( cos f-cos f/1,0002) + |cos f-cos(f + arcsin((0,2 + 0,2 • f)/100))| +1 е.м.р.) |
Таблица 9 - Пределы допускаемой абсолютной погрешности в режиме измерения угла сдвига фаз f, °
|
Диапазон частот |
WT310, WT332, WT333, WT310HC |
|
45 Гц < f < 66 кГц |
± (f- arccos(cos f/1,000^ + arcsin(0,2/100) +1 е.м.р.)° |
|
66 кГц < f < 100 кГц |
± (|ф-arccos(cos f/1,0002 + arcsin ((0,2 + 0,2 • f)/100) +1 е.м.р.)° |
Таблица 10 - Пределы допускаемой абсолютной погрешности в режиме измерения частоты, Гц
|
Диапазон частот |
WT310, WT332, WT333, WT310HC |
|
0,5 Гц < f < 100 000 Гц |
± (0,06 %^изм) |
Таблица 11 - Измерение гармоник (опция /G5) в режиме отключения линейного фильтра для моделей WT310/WT332/WT333
|
Диапазон частот |
Пределы допускаемой абсолютной погрешности измерения гармоник | ||
|
напряжения, В |
тока, А |
активной мощности, Вт | |
|
10 Гц < f < 45 Гц |
± (0,15 %^изм |
+ 0,35 %^диап) |
± (0,15 %Мзм + 0,50 %^диап) |
|
45 Гц < f < 440 Гц |
± (0,25 %Мзм + 0,50 %^диап) | ||
|
440 Гц < f < 1 кГц |
± (0,20 %^изм |
+ 0,35 %^диап) |
± (0,40 %Мзм + 0,50 %^диап) |
|
1 кГц < f < 2,5 кГц |
± (0,80 %^изм |
+ 0,45 %^диап) |
± (1,56 %Мзм + 0,60 %^диап) |
|
2,5 кГц < f < 5 кГц |
± (3,05 %^изм |
+ 0,45 %^диап) |
± (5,77 %Мзм + 0,60 %^диап) |
Примечания
1. Nita - измеренное значение, В; А; Вт;
2. Хдиап - диапазон измерений, В; А; Вт. Диапазон измерений гармоник тока и напряжения соответствует таблице 2, диапазон измерений гармоник активной мощности является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos f .
Таблица 12 - Измерение гармоник (опция /G5) в режиме отключения линейного фильтра для модели WT310HC
|
Диапазон частот |
Пределы допускаемой абсолютной погрешности измерения гармоник | ||
|
напряжения, В |
тока, А |
активной мощности, Вт | |
|
10 Гц < f < 45 Гц |
± (0,15 %Мзм + 0,35 %^диап) |
± (0,35 %^изм + 0,50 %^диап) | |
|
45 Гц < f < 440 Гц |
± (0,25 %^изм + 0,50 %^диап) | ||
|
440 Гц < f < 1 кГц |
± (0,20 %Мзм + 0,35 %^диап) |
± (0,40 %^изм + 0,50 %^диап) | |
|
1 кГц < f < 2,5 кГц |
± (0,80 %^изм + + 0,45 %^диап) |
± (0,95 %Мзм + + 0,45 %^диап) |
± (1,68 %^изм + 0,60%^диап) |
|
2,5 кГц < f < 5 кГц |
± (3,05 %^изм + + 0,45 %^диап) |
± (3,35 %Мзм + + 0,45%^диап) |
± (6,05 %^изм + 0,60 %^диап) |
Примечания
-
1. NU3M - измеренное значение, В; А; Вт;
-
2. Nguan - диапазон измерений, В; А; В. Диапазон измерений гармоник тока и напряжения соответствует таблице 2, диапазон измерений гармоник активной мощности является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos f .
Таблица 13 - Метрологические характеристики ЦАП (опции /DA4, /DA12)
|
-- |
Разрядность ЦАП |
Диапазон воспроизведения |
Пределы допускаемой основной погрешности воспроизведения приведенной к верхнему значению диапазона |
Температурный коэффициент |
|
Воспроизведение унифицированных сигналов напряжения постоянного тока |
16 бит |
от минус 5 до 5 В |
± 0,2 % |
± 0,05 %/ °C |
Минимальная нагрузка 100 кОм.
Таблица 14 - Основные технические характеристики цифровых измерителей мощности WT310, WT332, WT333, WT310HC
|
Параметр |
WT310 |
WT332, WT333 |
WT310HC |
|
Г абаритные размеры (Ш x В x Г), мм |
213 x 88 x 379 |
213 x 132 x 379 |
213 x 88 x 379 |
|
Масса, кг |
3 |
5 |
3 |
|
Температура в нормальных условиях, °С |
20 ± 5 | ||
|
Климатические условия применения:
|
от 5 до 40 от 20 до 80 | ||
|
Пределы допускаемой дополнительной абсолютной погрешности на 1 °C |
± 0,03 %Мзм/ °C, где Кии - измеренное значение | ||
|
Номинальное напряжение питания, В |
от 100 до 240 переменного тока | ||
|
Номинальная частота напряжения питания, Гц |
50/60 Гц | ||
|
Потребляемая мощность, В • А |
50 |
70 |
50 |
