Номер по Госреестру СИ: 43562-15
43562-15 Магазины электрического сопротивления
(2700 мод. 279301, 279303, 278610, 278620)
Назначение средства измерений:
Магазины электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Внешний вид.
Магазины электрического сопротивления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель магазинов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документах «Магазины электрического сопротивления 2786. Руководство пользователя», «Магазины электрического сопротивления 2793. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к магазинам электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620
ГОСТ Р 8.764-2001 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
Поверка
Поверкаосуществляется в соответствии с МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Основные средства поверки:
Мультиметр цифровой прецизионный FLUKE 8508 А (Госреестр № 25984-14)
Изготовитель
Yokogawa Meters & Instruments Corporation.2-9-32, Naka-cho, Musashino-shi, Tokyo, 180-8750, Япония Завод Yokogawa Manufacturing Corporation Kofu factory 155 Takamuro-cho, Kofu-shi, Yamanashi-ken, 400-8558, Япония
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»).
Юридический и почтовый адрес: г. Москва, Грохольский пер., д.13, строение 2, 129090.
Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69, e-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46, Тел./факс: (495) 437-55-77 / 437-56-66;
Е-mail: office@vniims.ru, http://www.vniims.ru
Принцип действия магазинов основан на хранении величины электрического сопротивления постоянному току с помощью высокостабильных пленочных резисторов.
Конструктивно магазины выполнены в металлическом корпусе.
Модели магазинов идентичны по управлению и отличаются друг от друга диапазонами измерений, пределами допускаемых погрешностей воспроизведения, массой и габаритными размерами.
Фотография общего вида магазинов представлена на рисунке 1.
место пломбировки
ЦП »■
оес*« *»
tr
- П** •
•-&ь-

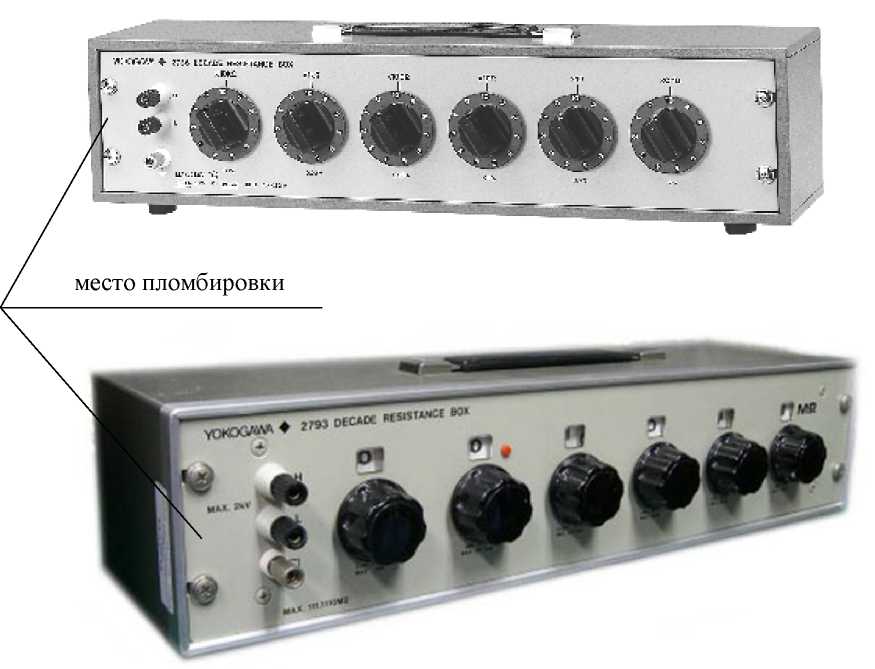

Рисунок 1 - Общий вид магазинов электрического сопротивления серии 2700 и место пломбировки
Лист № 2 Всего листов 4
Диапазоны воспроизведения сопротивления электрическому току:
от 0,1 до 1111,210 Ом для модели 279301; от 100 Ом до 111,111 МОм для модели 279303; от 0,1 Ом до 111,111 кОм для модели 278610, от 1 Ом до 1111,110 кОм для модели 278620.
Начальное сопротивление для моделей 278610, 278620 не более 0,023 Ом.
Начальное сопротивление для моделей 279301, 278603 не более 0,05 Ом.
Основные метрологические характеристики магазинов приведены в таблицах 1 - 2. Таблица 1
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току | |||
279301 |
279303 |
278610 |
278620 | |
от 0,001 до 0,01 Ом |
± (0,01 % + + 2 мОм) |
— |
— |
— |
от 0,01 до 0,1 Ом |
— |
— |
— | |
от 0,1 до 1,1 Ом |
— |
— |
— | |
от 0,1 до 1 Ом1) |
— |
± 2 % |
— | |
от 1 до 10 Ом |
— |
± 0,5 % |
± 0,5 % | |
от 10 до 100 Ом |
— |
± 0,1 % |
± 0,1 % | |
от 100 до 1000 Ом |
± (0,05 % + + 0,05 Ом) |
± 0,05 % |
± 0,05 % | |
от 1 до 10 кОм |
— |
± 0,05 % |
± 0,05 % | |
от 10 до 100 кОм |
— |
± 0,1 % |
± 0,1 % | |
от 100 до 1 000 кОм |
— |
— |
± 0,1 % | |
от 100 до 111,111 кОм |
— |
— |
± 0,1 % |
— |
от 1 000 до 1111,110 кОм |
— |
— |
— |
± 0,1 % |
от 1 до 10 МОм |
— |
± 0,2 % |
— |
— |
от 10 до 100 МОм |
— |
— |
— | |
от 100 до 111,111 МОм |
— |
Примечания:
1) 1,1 Ом - верхнее значение поддиапазона воспроизведения для модели 279301
Таблица 2
Модель |
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Температурный коэффициент | |
ахмлн-1/°С |
вхмлн-1/°С2 | ||
279301 |
от 0,001 до 0,1 Ом |
от 90 до 900 |
— |
от 1 до 10 Ом |
от 20 до 90 |
— | |
от 10 до 100 Ом |
от минус 5 до 20 |
от минус 0,3 до минус 0,7 | |
от 100 до 1000 Ом от 1000 до 1111,210 Ом |
от минус 5 до 10 | ||
279303 |
от 100 до 1000 Ом от 1 до10 кОм |
от минус 2 до плюс 20 | |
от 10 до 100 кОм от 0,1 до 1 МОм от 1 до 10 МОм от 10 до 100 МОм от 100 до 111,111 МОм |
± 30 |
--- |
Продолжение таблицы 2
Модель |
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Температурный коэффициент | |
ах10’6/°С |
вх10"6/°С2 | ||
278610 |
от 0,1 до 1 Ом |
± 250 |
от минус 0,4 до минус 0,8 |
от 1 до 10 Ом |
±100 | ||
от 10 до 100 Ом |
± 20 | ||
от 0,1 до 1 кОм |
± 10 | ||
от 1 до10 кОм | |||
от 10 до 100 кОм |
± 50 |
± 0,1 | |
от 100 до 111,111 кОм |
± 0,1 | ||
278620 |
от 1 до 10 Ом |
± 100 |
от минус 0,4 до минус 0,8 |
от 10 до 100 Ом |
± 20 | ||
от 0,1 до 1 кОм |
± 10 | ||
от 1 до 10 кОм |
± 10 | ||
от 10 до 100 кОм |
± 50 | ||
от 100 до 1000 кОм |
± 0,1 ± 0,1 | ||
от 1000 до 1111,110 кОм |
Нормальные условия применения:
(23 ± 2); от 45 до 75; от 84 до 106.
от 0 до 40; от 25 до 85;
от 84 до 106.
110х491х140 116х497х140 140х497х116
4,8
3,5
-
- температура окружающей среды, °С
-
- относительная влажность, %
-
- атмосферное давление, кПа Рабочие условия применения:
-
- температура окружающей среды, °С
-
- относительная влажность, %
-
- атмосферное давление, кПа Габаритные размеры, мм, не более
модель 279301
модель 279303
модели 278610, 278620
Масса, кг, не более
модель 279301, 279303
модели 278610, 278620
