Наименование

Количество

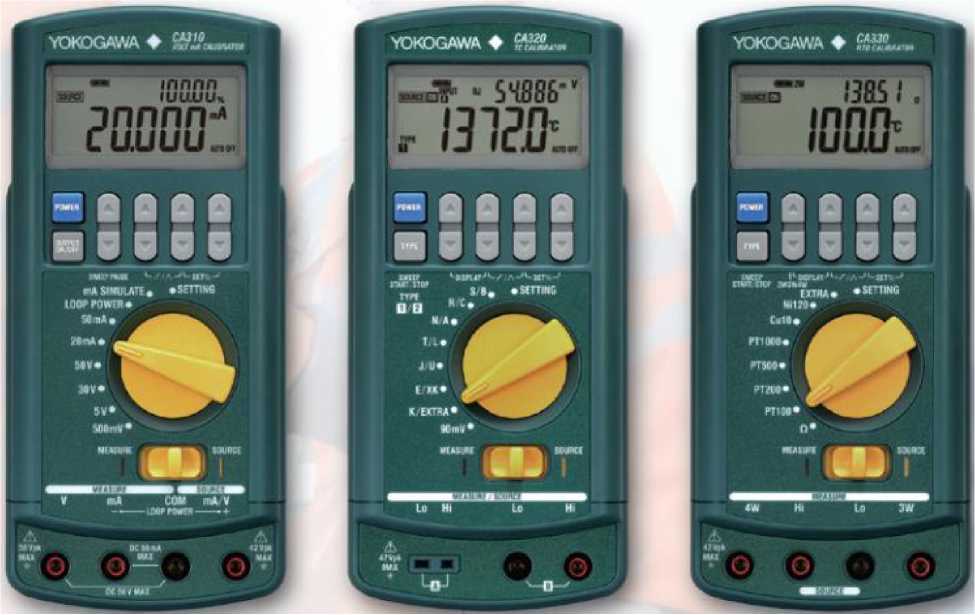

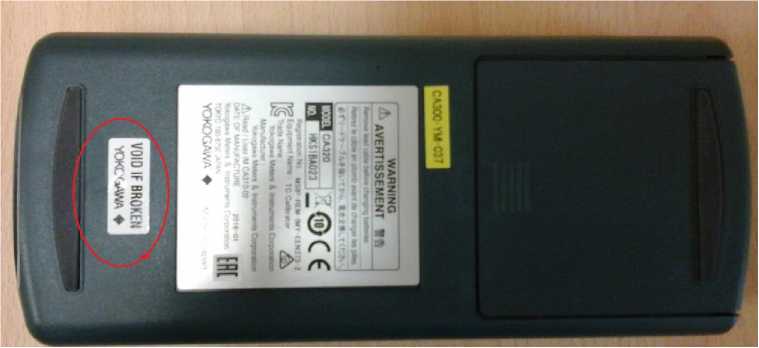

Калибратор СА300 (модель согласно заказу), шт.

1

Комплект проводов и зажимов (согласно спецификации калибратора), компл.

1

Батареи, LR6, шт.

4

Портативный корпус, шт.

1

Противоскользящая резина для нижней панели, шт.

1

Руководство по эксплуатации, экз.

1

Методика поверки, экз.

1

Дополнительные аксессуары, количество не регламентируется

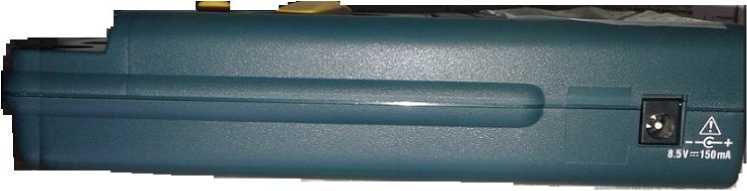

Адаптер переменного тока, шт.

по заказу

Датчик холодного спая (RJ), шт.

по заказу

Набор мини разъема термопары (ТС)

по заказу

Обозначение диапазона, нормирующее значение (N)

Диапазон измерений/ воспроизведения^*

Единица младшего разряда (е. м. р)

Пределы допускаемой основной абсолютной погрешности измерения/воспроизведения

Измерение напряжения постоянного тока

500 мВ

от 0 до ±550 мВ

0,01 мВ

±(1540^-5^Х+0,05) мВ

5 В

от 0 до ±5,5 В

0,0001 В

±(1540^-5^Х+0,0005) В

30 В

от 0 до ±33 В

0,001 В

±(1540^-5^Х+0,005) В

50 В

от 0 до ±55 В

Воспроизведение напряжения постоянного тока

500 мВ

от 0 до 550 мВ

0,01 мВ

±(1540^-5^Х+0,05) мВ

5 В

от 0 до 5,5 В

0,0001 В

±(1540^-5^Х+0,0005) В

30 В

от 0 до 33 В

0,001 В

±(1540^-5^Х+0,005) В

Измерение силы постоянного тока

20 мА

от 0 до ±24 мА

0,001 мА

±(1540^-5^Х+0,003) мА

20 мА

от 0 до 24 мА

50 мА

от 0 до ±60 мА

Воспроизведение силы постоянного тока

20 мА

от 0 до 24 мА

0,001 мА

±(1540^-5^Х+0,003) мА

20 мА

Примечания

Х - измеренное (воспроизведенное) значение физической величины;

При изменении условий эксплуатации от нормальных в пределах рабочих температур необходимо учитывать температурный коэффициент ±5-10’⁵^/°С;

^* - в режиме измерений диапазон биполярный; в режиме воспроизведения диапазон -униполярный;

^**- режим питания измерительного контура: при отключенном HART протоколе напряжение питания (24±1) В, максимальный ток нагрузки - 24 мА; при включенном HART протоколе напряжение питания (24±6) В, максимальный ток нагрузки - 20 мА;

- режим SIMULATE внешняя подача питания в диапазоне от 5 до 28 В.

Тип

ТП

Диапазон, °С

Режим работы

Пределы допускаемой основной абсолютной погрешности^*, ±°С, на клеммах

«А»

«В »

1

2

3

4

5

К

-200 < t < 0

измерение и воспроизведение

0,5+340^-3Jt|

1,0+7,5^10^-3Jt|

0< t < +500

0,5

1,0

+500< t < +1372

измерение

0,5+240^-4 (t-500)

1,0+440^-4^(t-500)

воспроизведение

0,5+3^10^-4<t-500)

Е

-250 < t < -200

измерение и воспроизведение

1,1+2^10^-2<|t|-200)

2,0+7^10^-2<|t|-200)

-200 < t < 0

0,5+340^-3Jt|

1,0+540^-3Jt|

0< t < +500

0,5

1,0

+500< t < +1000

0,5+240^-4^(t-500)

1,5

J

-210 < t < 0

0,5+340^-3Jt|

1,0+540^-3Jt|

0<t< +1200

0,5+240^-4!

1,0+240^-4!

Т

-250 < t < -200

1,1+2,5^10^-2<|t|-200)

2,5+7^10^-2<|t|-200)

-200 < t < 0

0,5+340^-3Jt|

1,0+7,5^10^-3Jt|

0< t < +400

0,5

1,0

N

-200 < t < 0

измерение

0,6+340^-3Jt|

1,0+7,5^10^-3qt|

воспроизведение

0,6+440^-3Jt|

0<t< +1300

измерение и воспроизведение

0,6

1,0

L

-200 < t < 0

0,5+1,540^-3Jt|

1,0+240^-3Jt|

0< t <+900

0,5

1,0

U

-200 < t < 0

0,5+240^-3Jt|

1,0+ 3^10^-3qt|

0< t < +600

0,5

1,0

R, S

-20 < t < 0

2,0

1,6+540^-3Jt-100|

0<t< +100

измерение

1,4

1,6+ 5^10^-3Jt-100|

воспроизведение

2,0

+100< t < +1767

(+1768 для S)

измерение и воспроизведение

1,4

1,6

В

+600 < t < +800

измерение

1,5

воспроизведение

1,2

+800 < t < +1000

измерение

1,2

воспроизведение

1,0

+1000< t < +1820

измерение

1,1

воспроизведение

1,0

А

(А-1)

0 < t < +1000

измерение и воспроизведение

1,0

1,5

+1000< t < +2500

1,0+640^-4^(t-1000)

1,5+8^10^-4<t-1000)

1

2

3

4

5

ХК

(L)

-200 < t < 0

измерение и воспроизведение

0,4+240"³Jt|

1,0+5-10’³-|t|

0 < t < +300

0,4

1,0

+300 < t < +800

0,5

1,0

Примечания t - значение измеряемой (воспроизводимой) температуры, °С;

Единица младшего разряда при индикации измеренной (воспроизводимой) величины 0,1 °С; Пределы допускаемой погрешности указаны с учетом погрешности компенсации холодного спая при работе в нормальных условиях;

При изменении условий эксплуатации от нормальных в пределах рабочих температур температурный коэффициент ±0,5 °С/10°С, погрешность канала компенсации холодного спая не нормируется;

^* - результаты вычислений по формулам необходимо округлить до десятых долей измеряемой (воспроизводимой) величины.

Тип ТП

Диапазон измерений/воспроизведения, °С

Пределы допускаемой основной абсолютной погрешности^*,**, ± °С

при отключенной компенсации температуры холодного спая

при использовании внешнего датчика холодного спая RJ^***

1

2

3

4

К

-200,0< t <0,0

0,3+240"³Jt|

0,7+440"³Jt|

0,0< t <+500,0

0,3

0,7

+500,0< t <+1372,0

0,3+240"⁴^(t-500)

0,7+340"⁴^(t-500)

Е

-250,0< t <-200,0

0,3+340"³Jt|

1,3+540"²^(|t|-200)

-200,0< t <0,0

0,3+340"³Jt|

0,7+340"³Jt|

0,0< t <+500,0

0,3

0,7

+500,0< t <+1000,0

0,3+240"⁴^(t-500)

0,7+240"⁴^(t-500)

J

-210,0< t <0,0

0,3+240"³Jt|

0,7+340’³qt|

0,0< t <+1200,0

0,3+240"⁴4

0,7+240"⁴4

Т

-250,0< t <-200,0

0,7+140"²^(|t|-200)

1,7+540"²^(|t|-200)

-200,0< t <0,0

0,3+240"³Jt|

0,7+540’³Jt|

0,0< t <+400,0

0,3

0,7

N

-200,0< t <0,0

0,5+240"³Jt|

0,8+540’³Jt|

0,0< t <+1300,0

0,5

0,8

L

-200,0< t <0,0

0,3+1-10’³-|t|

0,7+1,5-10’³-|t|

0,0< t <+900,0

0,3

0,7

U

-200,0< t <0,0

0,3+1-10’³-|t|

0,7+340"³Jt|

0,0< t < +600,0

0,3

0,7

R, S

-20,0< t <0,0

1,8

1,4+5-10’³-|t-100|

0,0< t <+100,0

1,2/1,8

1,4+5-10’³-|t-100|

+100,0< t < +1767,0

(+1768 для типа S)

1,2

1,4

1

2

3

4

В

+600,0< t <+800,0

1,3/1,1

1,5/1,2

+800,0< t <+1000,0

1,0/0,9

1,2/1,0

+1000,0< t <+1820,0

0,9

1,1/1,0

А

(А-1)

0,0 < t < +1000,0

0,8

1,2

+ 1000,0< t <+2500,0

0,8+640^-4^(t-1000)

1,2+640^-5^(t-1000)

ХК (L)

-200,0< t <0,0

0,2+10^-3Jt|

0,6+340^-3Jt|

0,0 < t <+300,0

0,2

0,6

+300,0< t <+800,0

0,3

0,7

Примечания:

t - значение измеряемой (воспроизводимой) температуры, °С;

Пределы допускаемой погрешности указаны с учетом погрешности компенсации холодного спая при работе в нормальных условиях;

^* результаты вычислений по формулам необходимо округлить до десятых долей измеряемой (воспроизводимой) величины;

^** через дробь указаны значения в режиме измерений/воспроизведения соответственно;

^*** пределы допускаемой погрешности нормированы только для случая использования датчика Pt100 класс АА стандарт JIS или аналогичного из списка аксессуаров (номер модели или артикул 90080)

Обозначение диапазона

Диапазон, мВ

е.м.р

Пределы допускаемой абсолютной погрешности

основной

температурный коэффициент на 10 °С

90 мВ

от -11 до +99,999

1 мкВ

±(1540^-3^Х+0,01) мВ

±45 мкВ

Тип

ТС

НСХ a, °C^-1

Диапазон, °C

Пределы допускаемой основной абсолютной погрешности^*, ± °С

1

2

3

4

Pt100

0,00385

-200 < t < 0

0,3

0< t < +630 (+800)

0,3+ 3,340^-4!

Pt100

0,00391

-200 < t < 0

0,3

0<t< +510

0,3+3,3^10^-44

Pt50

0,00385

-200 < t < 0

0,4

0< t < +800

0,4+540^-4!

Pt200

-200 < t < 0

0,3

0<t<+630

0,3+540^-4!

Pt500

-200 < t < 0

0,4

0<t< +630

0,4+3,340^-4!

Pt1000

-200 < t < 0

0,2

0<t< +630

0,4+3,340^-4!

Cu10

0,00427

-100<t< +260

1,5

Ni120

0,00627

-80< t <+260

0,2

1

2

3

4

100П

0,00391

-200 < t < 0

0,3

0<t< +630

0,3+3,3^10^-44

50П

-200 < t < 0

0,4

0< t < +800

0,4+540^-4!

50М

0,00428

-180 < t < 0

0,4

0< t <+200

0,4+540^-2!

100М

-180 < t < 0

0,3

0< t < +200

0,3+3,3^10^-44

Примечания

Единица младшего разряда при индикации измеренной (воспроизведенной) величины 0,1 °С; t - значение измеряемой (воспроизводимой) температуры, °С ;

^* - результаты вычислений по формулам необходимо округлить до десятых долей измеряемой (воспроизводимой) величины;

При использовании трех-проводной схемы присоединения пределы допускаемой погрешности необходимо увеличить на: 1,0 °С для Cu10; 0,6 °С для Pt50, 50П, 50М; 0,3°С для других типов ТС;

Температурный коэффициент (при изменении условий эксплуатации от нормальных) ±0,5 °С/10°С.

Обозначение диапазона

Диапазон, Ом

е.м.р

Пределы допускаемой абсолютной погрешности

основной

температурный коэффициент на 10 °С

500 Ом

от 0 до 550

0,01 Ом

±(2540^-3^Х+0,1) Ом

±0,25 Ом

3000 Ом

от 0 до 3300

0,1 Ом

±(2540^-^Х+0,5) Ом

±1,5 Ом

Примечание: При использовании трех-проводной схемы присоединения пределы допускаемой погрешности необходимо увеличить на 0,05 Ом для диапазона 500 Ом и 0,2 Ом для диапазона 3000 Ом.

Наименование параметра

Значение

Г абаритные размеры, мм

90 х 192 х 42

Масса, кг

0,44

Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги) питание от щелочных батарей

от +18 до +28

от 20 до 80

LR6 х 4

Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги)

от -10 до +55

от 20 до 80

Срок службы, лет, не менее

10
