Номер по Госреестру СИ: 66921-17
66921-17 Источники напряжения и силы постоянного тока эталонные
(2560A)
Назначение средства измерений:
Источники напряжения и силы постоянного тока эталонные 2560А(далее - источники) предназначены для воспроизведения эталонных значений напряжения и силы постоянного тока, электрического сопротивления, а также для воспроизведения(имитации) выходных сигналов датчиков температуры - термопар и термосопротивлений.
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 1
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.03.2022
Номер записи - 158421
ID в реестре СИ - 380821
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Yokogawa Meters & Instruments Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№471 от 2017.03.09 Об утверждении типов средств измерений
№278 от 2022.02.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (44)
Наличие аналогов СИ: Источники напряжения и силы постоянного тока эталонные (2560A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Meters & Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32606-06 01.10.2011 |
Преобразователи температуры измерительные программируемые, TM/TX мод.TM10, TM20, TX10 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
1 год | |
|
43562-10 01.04.2015 |
Магазины электрического сопротивления, 2700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43562-15 18.06.2020 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
53468-13 14.05.2018 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56949-14 28.03.2019 |
Осциллографы цифровые, DLM4038, DLM4058 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58288-14 25.08.2019 |
Тестеры оптические, AQ1100 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58291-14 25.08.2019 |
Тестеры оптические с ваттметрами и источниками, AQ2170, AQ2180 и AQ4280 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58292-14 25.08.2019 |
Рефлектометры оптические, AQ1200, AQ1205 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58400-14 04.09.2019 |
Калибраторы давления, CA700 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60322-15 01.04.2020 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60864-15 10.06.2021 |
Измерители мощности цифровые, WT310, WT332, WT333, WT310HC Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
66560-17 03.02.2022 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2022 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2022 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Источники напряжения и силы постоянного тока эталонные (2560A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Источники напряжения и силы постоянного тока эталонные (2560A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
23579 | 15517 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7454 | 15517 |
Программное обеспечение
Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников напряжения и силы постоянного тока эталонного 2560A
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
B8508XA |
|
Номер версии ПО |
1.02 и выше |
|
Цифровой идентификатор ПО |
AB7B |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на боковую панель корпуса источника в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках(методах) измеренийИсточники напряжения и силы постоянного тока эталонные 2560A. Руководство пользователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам напряжения и силы постоянного тока эталонным 2560A
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 209-17-2017 «Источники напряжения и силы постоянного тока эталонные 2560A. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
-
- мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03.
-
- катушки электрического сопротивления Р310. Регистрационный № 1162-58.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке.
Изготовитель

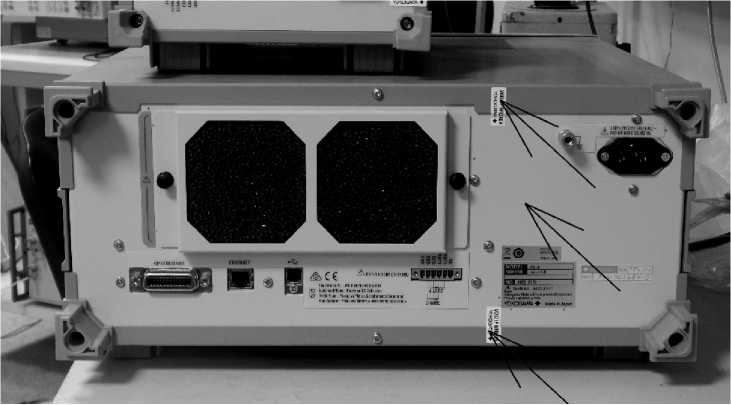

, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунках 1 и 2.
Рисунок 1 - Внешний вид источников напряжения и силы постоянного тока эталонных 2560A

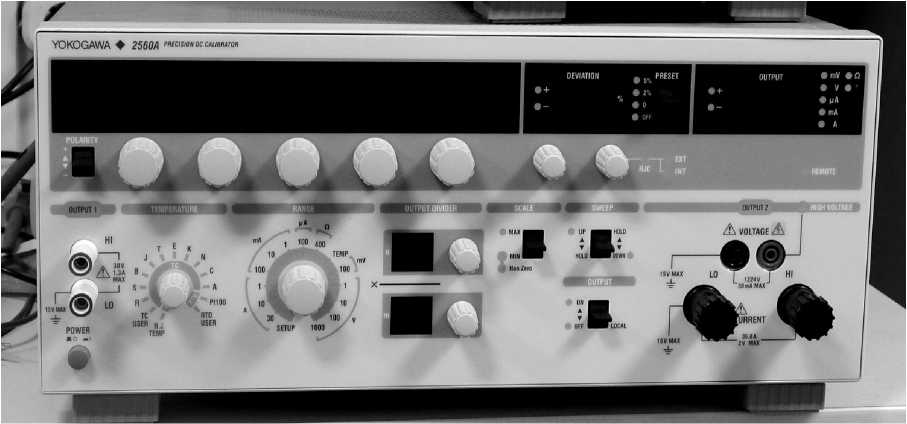

Рисунок 2 - Источник напряжения и силы постоянного тока эталонный 2560A, вид сзадиСтрелками показаны места нанесения знаков утверждения типа и поверки, а также специальные наклейки для опломбирования.
Программное обеспечение Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников напряжения и силы постоянного тока эталонного 2560A
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
B8508XA |
|
Номер версии ПО |
1.02 и выше |
|
Цифровой идентификатор ПО |
AB7B |
|
Другие идентификационные данные |
- |
Метрологические и технические характеристики Основные метрологические и технические характеристики источников приведены в таблицах 2 - 9.
Таблица 2 - Воспроизведение напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,1 (от -0,1224 до +0,1224) |
±(6/U+0,4)40-5 |
(0,5^U+0,03)40-5 |
|
1 (от -1,224 до +1,224) |
±(5,5-U+1,5)^ 10-5 |
(0,3^U+0,1>10-5 |
|
10 (от -12,24 до +12,24) |
±(5,5^U+15)40-5 |
(0,3^U+1)40-5 |
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
100 (от -122,4 до +122,4) |
±(5,5/U+150)^10-5 |
(0,3/U+10)40-5 |
|
1000 (от -1224 до +1224) |
±(5,5^U+1500)40-5* |
(0,3/U+100)40-5 |
|
U - воспроизводимое значение напряжения, В; * - при воспроизведении напряжений с абсолютным значением более 100 В допускаемая погрешность увеличивается на 12-U-K-10’6 , где K - безразмерный коэффициент, численно равный U/1000. | ||
|
Номинальный предел воспроизводимых значений силы тока, А, (в скобках - фактический диапазон воспроизводимых значений силы тока, А) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы тока, А, при температуре окружающего воздуха (23±3) °С |
Температурный коэффициент, А/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,0001 (от -0,0001224 до +0,0001224) |
±(15^I+0,002>10-5 |
(I+0,00005)40-5 |
|
0,001 (от -0,001224 до +0,001224) |
±(7-I+ 0,003>10-5 |
(0,3^I+0,00015)40-5 |
|
0,01 (от -0,01224 до +0,01224 ) |
±(7^I+0,03>10-5 |
(0,5^I+0,0015)40-5 |
|
0,1 (от -0,1224 до +0,1224) |
±(9^I+0,3>10-5 |
(I+0,015>10-5 |
|
1 (от -1,224 до +1,224) |
±(35^I+7>10-5 |
(1,5^I+0,6>10-5 |
|
10 (от -12,24 до +12,24) |
±(38^I+120>10-5 |
(3^I+6>10-5 |
|
30 (от 0 до 36,72) |
±(54^I+180>10-5 |
(3^I+30>10-5 |
|
I - воспроизводимое значение силы тока, А | ||
|
Диапазон воспроизводимых значений, Ом |
Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления, Ом, при температуре окружающего воздуха(23 ±3) °С |
Температурный коэффициент, Ом/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От 1 до 400 |
±(7540-6<R+0,005) |
0,002 |
|
R - воспроизводимое значение сопротивления, Ом | ||
Pt 100, при температуре окружающего воздуха (23±3) °С, без учета погрешности термосопротивлений
|
Диапазон воспроизводимых значений, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термосопротивлений, °С |
Температурный коэффициент, °С /°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От -200 до +850 |
±0,12 |
0,006 |
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
R |
-50 |
±1,10 |
|
0 |
±0,80 | |
|
100 |
±0,55 | |
|
600 |
±0,40 | |
|
1600 |
±0,40 | |
|
1768 |
±0,45 | |
|
S |
-50 |
±1,03 |
|
0 |
±0,75 | |
|
100 |
±0,56 | |
|
400 |
±0,47 | |
|
1600 |
±0,44 | |
|
1768 |
±0,51 | |
|
B |
400 |
±1,00 |
|
600 |
±0,70 | |
|
1000 |
±0,50 | |
|
1200 |
±0,44 | |
|
1820 |
±0,44 | |
|
J |
-210 |
±0,25 |
|
- 100 |
±0,11 | |
|
0 |
±0,08 | |
|
1200 |
±0,15 | |
|
T |
-250 |
±0,72 |
|
-200 |
±0,29 | |
|
-100 |
±0,16 | |
|
100 |
±0,10 | |
|
400 |
±0,09 | |
|
E |
-250 |
±0,50 |
|
-200 |
±0,20 | |
|
-100 |
±0,10 | |
|
0 |
±0,07 | |
|
1000 |
±0,12 | |
|
К |
-250 |
±0,94 |
|
-200 |
±0,30 | |
|
-100 |
±0,15 | |
|
0 |
±0,11 | |
|
800 |
±0,15 | |
|
1300 |
±0,21 | |
|
N |
-240 |
1,00 |
|
-200 |
±0,44 | |
|
-100 |
±0,21 | |
|
0 |
±0,16 | |
|
800 |
±0,15 | |
|
1300 |
±0,20 |
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
C |
0 |
±0,30 |
|
200 |
±0,26 | |
|
600 |
±0,25 | |
|
1000 |
±0,30 | |
|
2000 |
±0,51 | |
|
2315 |
±0,70 | |
|
A |
0 |
±0,34 |
|
100 |
±0,29 | |
|
600 |
±0,28 | |
|
1600 |
±0,47 | |
|
2500 |
±0,79 |
|
Номинальный предел воспроизводимых напряжений, В |
Уровень выходного шума, мкВ | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 10 кГц | |
|
0,1 |
5 |
10 |
|
1 |
15 |
20 |
|
10 |
50 |
30 |
|
100 |
150 |
400 |
|
1000 |
1000 |
1000 |
|
Номинальный предел воспроизводимых значений силы тока, А |
Уровень выходного шума, мкА | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 1 МГц | |
|
0,0001 |
0,1 |
0,2 |
|
0,001 |
0,5 |
0,5 |
|
0,01 |
1 |
1 |
|
0,1 |
5 |
10 |
|
1 |
100 |
100 |
|
10 |
1000 |
4000 |
|
30 |
1000 |
4000 |
Нормальные условия эксплуатации:
|
23±3 От 20 до 80 |
Рабочие условия эксплуатации:
|
От 5 до 40 От 20 до 80, от 20 до 70 при температуре выше 30 °С |
|
Г абаритные размеры (длина х высота х глубина), мм |
426 х 177 х 400 |
|
Масса, кг |
13 |
|
Максимальная потребляемая мощность, В • А |
200 |
|
Напряжение питания, В номинально: допускается: |
От 100 до 120 или от 200 до 240 От 90 до 132 или от 180 до 264 |
|
Частота питающего напряжения, Гц номинально: допускается: |
50 или 60 От 48 до 63 |
Комплектность средства измерений В комплект поставки входят: источник - 1 шт.;
руководство по эксплуатации - 1 экз.;
методика поверки - 1 экз.;
комплект измерительных проводов и переходников - 1 комплект.
Поверка
осуществляется по документу МП 209-17-2017 «Источники напряжения и силы постоянного тока эталонные 2560A. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
-
- мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03.
-
- катушки электрического сопротивления Р310. Регистрационный № 1162-58.
Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках(методах) измерений
Источники напряжения и силы постоянного тока эталонные 2560A. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к источникам напряжения и силы постоянного тока эталонным 2560A
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Техническая документация фирмы-изготовителя.
Yokogawa Meters & Instruments Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»(ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс:(495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Источники являются стационарными прецизионными средствами измерений. Принцип действия источников заключается в воспроизведении эталонных значений электрических величин - напряжения и силы переменного тока, а также электрического сопротивления. Выходные сигналы формируются с помощью цифро-аналогового преобразователя и высокостабильного опорного генератора уровней напряжения. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналого-цифровым преобразователем и организации обратной связи между источником и регулирующей схемой сравнения.
На передней панели источника расположены органы управления, а также многофункциональная система индикации режимов работы и результатов измерений и выходные разъёмы для подключения измерительных приборов. На задней панели источника расположены разъемы для подачи питания и интерфейсы цифровой связи.
Изготовитель, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунках 1 и 2.
Рисунок 1 - Внешний вид источников напряжения и силы постоянного тока эталонных 2560A
Рисунок 2 - Источник напряжения и силы постоянного тока эталонный 2560A, вид сзади
Стрелками показаны места нанесения знаков утверждения типа и поверки, а также специальные наклейки для опломбирования.
В комплект поставки входят: источник - 1 шт.;
руководство по эксплуатации - 1 экз.;
методика поверки - 1 экз.;
комплект измерительных проводов и переходников - 1 комплект.
Основные метрологические и технические характеристики источников приведены в таблицах 2 - 9.
Таблица 2 - Воспроизведение напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,1 (от -0,1224 до +0,1224) |
±(6/U+0,4)40-5 |
(0,5^U+0,03)40-5 |
|
1 (от -1,224 до +1,224) |
±(5,5-U+1,5)^ 10-5 |
(0,3^U+0,1>10-5 |
|
10 (от -12,24 до +12,24) |
±(5,5^U+15)40-5 |
(0,3^U+1)40-5 |
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
100 (от -122,4 до +122,4) |
±(5,5/U+150)^10-5 |
(0,3/U+10)40-5 |
|
1000 (от -1224 до +1224) |
±(5,5^U+1500)40-5* |
(0,3/U+100)40-5 |
|
U - воспроизводимое значение напряжения, В; * - при воспроизведении напряжений с абсолютным значением более 100 В допускаемая погрешность увеличивается на 12-U-K-10’6 , где K - безразмерный коэффициент, численно равный U/1000. | ||
Таблица 3 - Воспроизведение силы постоянного тока
|
Номинальный предел воспроизводимых значений силы тока, А, (в скобках - фактический диапазон воспроизводимых значений силы тока, А) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы тока, А, при температуре окружающего воздуха (23±3) °С |
Температурный коэффициент, А/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,0001 (от -0,0001224 до +0,0001224) |
±(15^I+0,002>10-5 |
(I+0,00005)40-5 |
|
0,001 (от -0,001224 до +0,001224) |
±(7-I+ 0,003>10-5 |
(0,3^I+0,00015)40-5 |
|
0,01 (от -0,01224 до +0,01224 ) |
±(7^I+0,03>10-5 |
(0,5^I+0,0015)40-5 |
|
0,1 (от -0,1224 до +0,1224) |
±(9^I+0,3>10-5 |
(I+0,015>10-5 |
|
1 (от -1,224 до +1,224) |
±(35^I+7>10-5 |
(1,5^I+0,6>10-5 |
|
10 (от -12,24 до +12,24) |
±(38^I+120>10-5 |
(3^I+6>10-5 |
|
30 (от 0 до 36,72) |
±(54^I+180>10-5 |
(3^I+30>10-5 |
|
I - воспроизводимое значение силы тока, А | ||
Таблица 4 - Воспроизведение электрического сопротивления
|
Диапазон воспроизводимых значений, Ом |
Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления, Ом, при температуре окружающего воздуха(23 ±3) °С |
Температурный коэффициент, Ом/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От 1 до 400 |
±(7540-6<R+0,005) |
0,002 |
|
R - воспроизводимое значение сопротивления, Ом | ||
Таблица 5 - Воспроизведение(имитация) выходных сигналов платиновых термосопротивлений
Pt 100, при температуре окружающего воздуха (23±3) °С, без учета погрешности термосопротивлений
|
Диапазон воспроизводимых значений, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термосопротивлений, °С |
Температурный коэффициент, °С /°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От -200 до +850 |
±0,12 |
0,006 |
Таблица 6 - Воспроизведение(имитация) выходных сигналов термопар(при температуре окружающего воздуха(23±3) °С, без учета погрешности термопар)
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
R |
-50 |
±1,10 |
|
0 |
±0,80 | |
|
100 |
±0,55 | |
|
600 |
±0,40 | |
|
1600 |
±0,40 | |
|
1768 |
±0,45 | |
|
S |
-50 |
±1,03 |
|
0 |
±0,75 | |
|
100 |
±0,56 | |
|
400 |
±0,47 | |
|
1600 |
±0,44 | |
|
1768 |
±0,51 | |
|
B |
400 |
±1,00 |
|
600 |
±0,70 | |
|
1000 |
±0,50 | |
|
1200 |
±0,44 | |
|
1820 |
±0,44 | |
|
J |
-210 |
±0,25 |
|
- 100 |
±0,11 | |
|
0 |
±0,08 | |
|
1200 |
±0,15 | |
|
T |
-250 |
±0,72 |
|
-200 |
±0,29 | |
|
-100 |
±0,16 | |
|
100 |
±0,10 | |
|
400 |
±0,09 | |
|
E |
-250 |
±0,50 |
|
-200 |
±0,20 | |
|
-100 |
±0,10 | |
|
0 |
±0,07 | |
|
1000 |
±0,12 | |
|
К |
-250 |
±0,94 |
|
-200 |
±0,30 | |
|
-100 |
±0,15 | |
|
0 |
±0,11 | |
|
800 |
±0,15 | |
|
1300 |
±0,21 | |
|
N |
-240 |
1,00 |
|
-200 |
±0,44 | |
|
-100 |
±0,21 | |
|
0 |
±0,16 | |
|
800 |
±0,15 | |
|
1300 |
±0,20 |
Продолжение таблицы 6
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
C |
0 |
±0,30 |
|
200 |
±0,26 | |
|
600 |
±0,25 | |
|
1000 |
±0,30 | |
|
2000 |
±0,51 | |
|
2315 |
±0,70 | |
|
A |
0 |
±0,34 |
|
100 |
±0,29 | |
|
600 |
±0,28 | |
|
1600 |
±0,47 | |
|
2500 |
±0,79 |
Таблица 7 - Пределы максимально допускаемого уровня шума при воспроизведении постоянного напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В |
Уровень выходного шума, мкВ | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 10 кГц | |
|
0,1 |
5 |
10 |
|
1 |
15 |
20 |
|
10 |
50 |
30 |
|
100 |
150 |
400 |
|
1000 |
1000 |
1000 |
Таблица 8 - Пределы максимально допускаемого уровня шума при воспроизведении значений силы постоянного тока
|
Номинальный предел воспроизводимых значений силы тока, А |
Уровень выходного шума, мкА | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 1 МГц | |
|
0,0001 |
0,1 |
0,2 |
|
0,001 |
0,5 |
0,5 |
|
0,01 |
1 |
1 |
|
0,1 |
5 |
10 |
|
1 |
100 |
100 |
|
10 |
1000 |
4000 |
|
30 |
1000 |
4000 |
Таблица 9 - Основные технические характеристики
|
Нормальные условия эксплуатации:
|
23±3 От 20 до 80 |
|
Рабочие условия эксплуатации:
|
От 5 до 40 От 20 до 80, от 20 до 70 при температуре выше 30 °С |
|
Г абаритные размеры (длина х высота х глубина), мм |
426 х 177 х 400 |
|
Масса, кг |
13 |
Продолжение таблицы 9
|
Максимальная потребляемая мощность, В • А |
200 |
|
Напряжение питания, В номинально: допускается: |
От 100 до 120 или от 200 до 240 От 90 до 132 или от 180 до 264 |
|
Частота питающего напряжения, Гц номинально: допускается: |
50 или 60 От 48 до 63 |
