Номер по Госреестру СИ: 58291-14
58291-14 Тестеры оптические с ваттметрами и источниками
(AQ2170, AQ2180 и AQ4280)
Назначение средства измерений:
Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280 (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 1
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 2
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 3
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 4
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 5
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 6
Программное обеспечение
Приборы, входящие в состав тестеров, функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, задания условий измерения и сохранения результатов измерений в памяти прибора.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентифи -катор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
AQ2170_Fmw |
V1.12 |
6AE45CA8 |
CRC32 |
AQ2180 Fmw |
V1.0 |
736B5DCB |
CRC32 |
AQ4280 Fmw |
V1.15 |
47BB31AE |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «А».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280. Руководство по эксплуатации», раздел 5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим с ваттметрами AQ2170, AQ2180 и источниками AQ4280
ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины для волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПри оказании услуг почтовой связи, учете объема оказанных услуг электросвязи операторами связи и обеспечении целостности и устойчивости функционирования сети связи общего пользования (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184.
Поверка
Поверка осуществляется по документу ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».Основные средства поверки:
1 Рабочий эталон средней мощности оптического излучения в волоконно -оптических системах передачи РЭСМ-ВС (№ 49185-12 в Госреестре СИ РФ).
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения 10-10-10-2 Вт;
- диапазон длин волн исследуемого излучения 600-1700 нм ;
- длины волн калибровки 850± 10, 1310±10, 1550± 10, 1490±5, 1625±5 нм ;
- предел допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне 10-10 - 2-10-3 Вт 2,5 %, в диапазоне 2-10-3 - 10-2 Вт 3,5%, в рабочем спектральном диапазоне 5%, измерений относительных уровней мощности в диапазоне 10-10 - 2-10-3 Вт 1,2%;
-
- рабочий диапазон длин волн спектральной установки 600 - 1700 нм;
-
- предел допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника 5 %;
-
- предел допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн 1 нм.
Изготовитель
«Yokogawa Meters & Instruments Corporation», ЯпонияTachihi Bldg No.2, 6-1-3 Sakae-cho, Tachikawa-shi, Tokyo 190-8586, Japan Phone: +81-42-534-1413 www.tmi.yokogawa.com
Заявитель
ООО «Форком Трейд»127322, Россия, г. Москва, Огородный проезд, д. 20, стр. 27 телефон: (495) 956-76-87
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Тестер состоит из измерителя средней мощности оптического излучения - ваттметра AQ2170 или AQ2180 и источника оптического излучения с волоконно-оптическим выходом на основе полупроводниковых лазеров AQ4280. Принцип действия ваттметров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Ваттметры AQ2170 и AQ2180 рассчитаны на стандартный диапазон уровней мощности (от минус 60 до 5 дБм), а AQ2170H и AQ2180H - на повышенные уровни (от минус 40 до 23 дБм). Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц. Ваттметры AQ2180 оснащены интерфейсом USB, а также внутренней памятью для сохранения и воспроизведения сохраненных ранее результатов измерений. Ваттметры AQ2170 и AQ2180 обеспечивают автоматический выбор рабочей длины волны при работе с источниками оптического излучения серии AQ4280, а также функцией определения частоты модуляции оптического сигнала. Описание функций меню и результаты измерений выводятся на монохромный ЖК экран.
Конструктивно ваттметры и источники, входящие в состав тестера, выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками.
Для ограничения доступа внутрь корпуса прибора ваттметры и источники пломбируются защитной наклейкой на правой боковой стороне прибора в месте стыковки передней и задней части корпуса.
*a.ry
а)

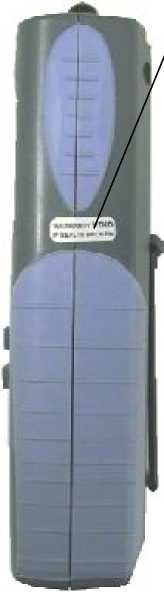

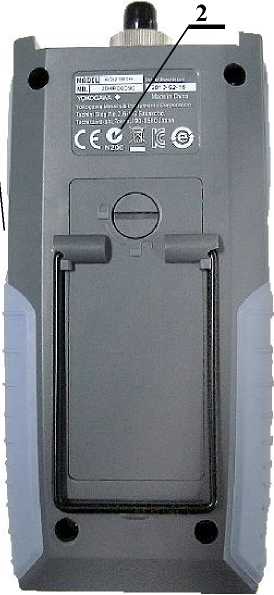

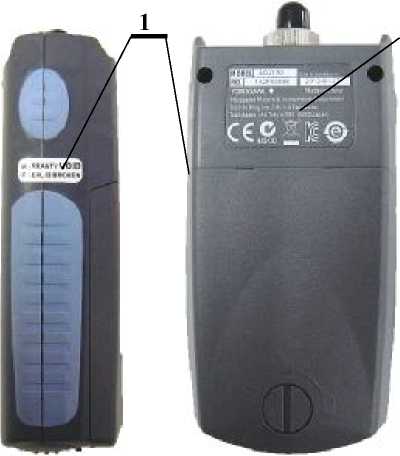

Рисунок 2 - Схема пломбирования и маркировки тестера - вид сбоку и сзади
1 - место нанесения защитной наклейки; 2 - место нанесения маркировки а) - AQ2170; б) - AQ2180 и AQ4280

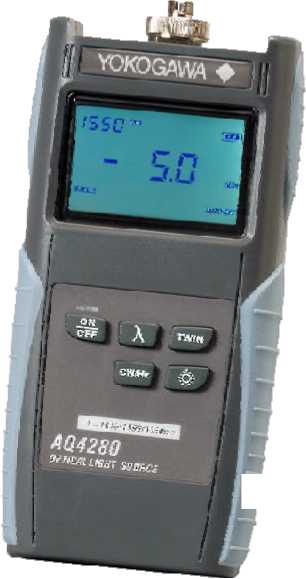

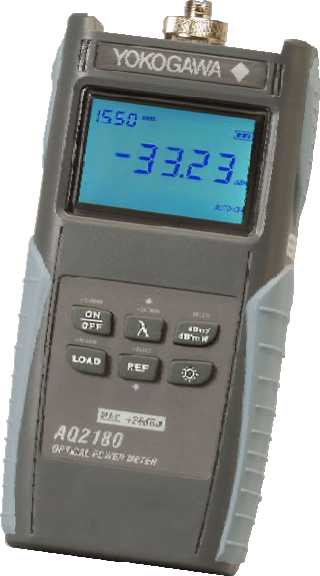

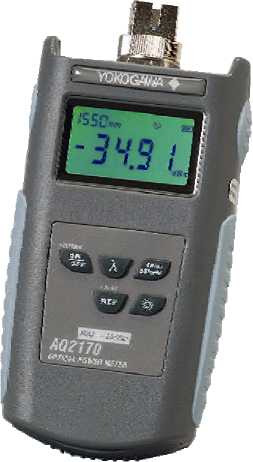

Рисунок 1 - Общий вид тестера
2
б)
Таблица 4
Наименование |
Количество |
Ваттметр AQ2170/AQ2170H/AQ2180/AQ2180H* |
1 |
Источник оптического излучения AQ4280* |
1 |
Батарея ААА (для ваттметра AQ2170) |
4 |
Батарея АА (для AQ2180/AQ4280) |
2 |
Адаптер (FC, SC, LC, универсальный 01,25, универсальный 02,5) |
1 каждого |
Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280. Руководство по эксплуатации (на английском языке, CD-ROM) |
1 |
Тестеры оптические с ваттметрами AQ2170, AQ2180 и источниками AQ4280. Руководство по эксплуатации (на русском языке, бумажная версия) |
1 |
Шнур USB (для AQ2180) |
1 |
Защитный чехол |
1 |
Транспортировочная сумка |
1 |
Ремень |
1 |
* - количество и тип приборов , входящих в состав тестера, определяется при заказе
Наименование характеристики |
Значение характеристики для исполнений ваттметра | ||||||||
AQ2170 |
AQ2170H |
AQ2180 |
AQ2180H | ||||||
Длины волн калибровки, нм |
850, 1300, 1310,1490,1550, 1625,1650 |
1310,1490,1550, 1625,1650 |
850, 1300, 1310,1490,1550, 1625,1650 |
1310, 1490, 1550, 1625, 1650 | |||||
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* |
минус 70 - 10 |
минус 50 - 26 |
минус 70 - 10 |
минус 50 - 26 | |||||
Диапазон измерений уровня средней мощности оптического излучения, дБм* |
Непрерывное: минус 60 - 10 Модулированное: минус 60 - 7 |
Непрерывное: минус 40 - 26 Модулированное: минус 40 - 23 |
Непрерывное: минус 60 - 10 Модулированное: минус 60 - 7 |
Непрерывное: минус 40 - 26 Модулированное: минус 40 - 23 | |||||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при температуре (23±2)°C, дБ |
850 нм |
± |
( 4 1 0,4 + 1 A 0 |
---- |
± |
( 4 1 0,4 + 1 A 0 |
---- | ||
1300 1310 1490 1550 1625 1650 нм |
± |
( 4 1 0,3 + 1 A J |
± (0,3 + ™ 1 1 A J |
± |
( 4 1 0,3 + 1 A J |
± (0,3 + 4001 1 A J |
Наименование характеристики |
Значение характеристики для исполнений ваттметра | |||
AQ2170 |
AQ2170H |
AQ2180 |
AQ2180H | |
Пределы допускаемой относительной погрешности измерений относительных уровней мощности при температуре (23±2)°C, дБ |
f 4 1 A 0 |
± f 0,2 + ™ 1 1 A 0 |
f 4 1 A 0 |
± f 0,2 + 4001 1 A 0 |
Габаритные размеры (ВхШ*Г), мм, не более |
116x63x35 |
153x76x43 | ||
Масса, г, не более |
160 |
280 | ||
где A - численное значение мощности в нВт: A=100,1P+6 | ||||
* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт |
Таблица 3
Наименование |
Значение характеристики для исполнений источника | ||
оптического излучения | |||
характеристики |
AQ4280A |
AQ4280B |
AQ4280C |
Длины волн излучения, нм |
1310±20 |
1310±20 1490±10 1550±20 |
1310±20 1490±10 |
1550±20 |
1550±20 1625±10 | ||
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
минус 6 | ||
Нестабильность уровня выходной мощности излучения за 15 минут, дБ, не более |
0,05 |
0,05 для 1310, 1550 нм 0,1 для 1490 нм |
0,05 для 1310, 1550нм 0,1 для 1490, 1625 нм |
Габаритные размеры (ВхШхГ), мм, не более |
153x76x43 | ||
Масса, г, не более |
300 |
Электропитание ваттметров AQ2170 осуществляется от 4 элементов серии ААА, ватт-
метров AQ2180 и источников AQ4280 - от 2 элементов серии АА Рабочие условия эксплуатации ваттметров:
-
• температура окружающей среды, °С.........................................от минус 10 до 50
-
• относительная влажность воздуха при +30оС, %, не более..............от 20 до 80
