60322-15 Осциллографы-регистраторы со сменными модулями
(DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули))
Назначение средства измерений:
Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV (далее осциллографы) в зависимости от используемых модулей предназначены для исследования формы и измерения временных зависимостей напряжения постоянного и переменного тока (701250, 701251, 701255, 701260, 701267, 720210, 720220, 701261, 701262, 701265, 720221, 701275), частоты (701280, 701281), логических сигналов (720230), мониторинга шин CAN (720240) или CAN и LIN (720241), а также измерения температуры по сигналам термопар (701261, 701262, 701265, 720221).
Внешний вид.
Осциллографы-регистраторы со сменными модулями
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) «DL850» встроенное, выполняет следующие функции:
-
- управление осциллографом-регистратором;
-
- передачу, печать, сохранение и чтение сохранённых ранее осциллограмм;
-
- математическую обработку полученных осциллограмм;
-
- подключение периферийных устройств и внешнего персонального компьютера. Идентификационные данные встроенного программного обеспечения:
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
DL850, DL850V
DL850E, DL850EV
Номер версии (идентификационный номер) ПО
не ниже 1.01
не ниже 3.01
ПО «DL850» уровень защиты ПО «DL850» от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на осциллограф-регистратор методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в Руководстве по эксплуатации IM DL850-03RU или IM DL850E-03RU.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам-регистраторам DL850, DL850V, DL850E, DL850EV-
1. ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерения времени и частоты».
-
2. ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения».
-
3. ГОСТ 8.558-09 «ГСИ Государственная поверочная схема для средств измерений температуры»
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 433-111-2015 МП «Осциллографы-регистраторы DL850, DL850V, DL850Е, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 6.02.2015 г.
Основное оборудование, необходимое для поверки:
-
- калибратор осциллографов 9500B (рег. № 30374-13) с формирователем импульсов выносным 9510, режим воспроизведения напряжения 1 мВ - 200 В, ПГ ±0,025 %; режим генератора синусоидального напряжения 5 мВ - 5 В в диапазоне частот 12 кГц - 550 МГц, ПГ ±(1,5 - 4,5) %, ПГ ±2,5• 10-7;
-
- калибратор универсальный 9100 (рег. № 25985-03), 0 - 1050 В, ПГ ±0,006 %;
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-03), 1 мкГц - 80 МГц, ПГ ±140-6;
-
- калибратор универсальный Fluke 5520A, 0- 1000 В,ПГ ±(0,0012-0,0023) %, 2 разряд
по ГОСТ 8.027-2001; о
-
- термометр цифровой ТЦ-1200 в комплекте со щупом ТЦЩ-7 минус 80-200 оС, ПГ +0,1оС.
Изготовитель
Фирма «Yokogawa Meters & Instruments Corporation», Япония
Адрес: Tachihi Bld. No.2, 6-1-3 Sakaecho, Tachikawa-shi, Tokyo, 190-8586 Japan
Телефон: +81-42-534-1413
Тел/факс: +81-42-534-1426
Адрес web-сайта: http://tmi.yokogawa.com/
Заявитель
Общество с ограниченной ответственностью «Приборы для научных центров и производства» (ООО «ПРИНЦИП») , г. Москва
Адрес: 105064, г. Москва, ул. Земляной вал, д. 29, стр. 9.
т/ф (495) 777-55-88,745-70-25
E-mail: printsp@printsp.ru
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.
В слоты правой боковой панели осциллографа может быть одновременно установлено от одного до восьми различных модулей. На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений и органы управления, обеспечивающие выбор режима работы и установку параметров.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 16 независимым каналам, при подключении N модулей 720230 по (16-2^N) независимым каналам + 16^N логических сигналов, а при подключении модулей 720220 и 720221 количество входных каналов может быть увеличено до 128. Модули 720240 и 720241 не могут быть установлены в осциллограф модели DL850.
Осциллографы обеспечивают измерение температуры по сигналам термопар в соответствии с ГОСТ Р 8.585-2001 при подключении модулей 701261, 701262, 701265, 720221.
В осциллографах обеспечивается сохранение изображений и данных для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты. В осциллографы может быть установлена опция термопринтера, обеспечивающего возможность распечатки изображения экрана прибора.
Возможна установка следующих опций:
/В5: встроенный принтер;
/DC (только для DL850V, DL850EV): питание от источника постоянного тока;
/М1: расширенная память 109 точек на экран;
/М2: расширенная память 2409 точек на экран;
/HD0: возможность подключения внешнего жёсткого диска;
/HD1: встроенный жёсткий диск 500 Гб;
/С1: интерфейс GP-IB;
/С20: интерфейс GP-IB, а также IRIG (Inter Range Instrumentation Group) интерфейс;
/С30 (только для DL850E, DL850EV): интерфейс GPS;
/G2 (только для DL850E, DL850EV): математические вычисления пользователя;
/G3 (только для DL850E, DL850EV): математические вычисления в реальном време
ни;
/G5 (только для DL850E, DL850EV): математические вычисления параметров электроэнергии;
/P4: питание 4х пробников.
Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.
Место нанесения знака

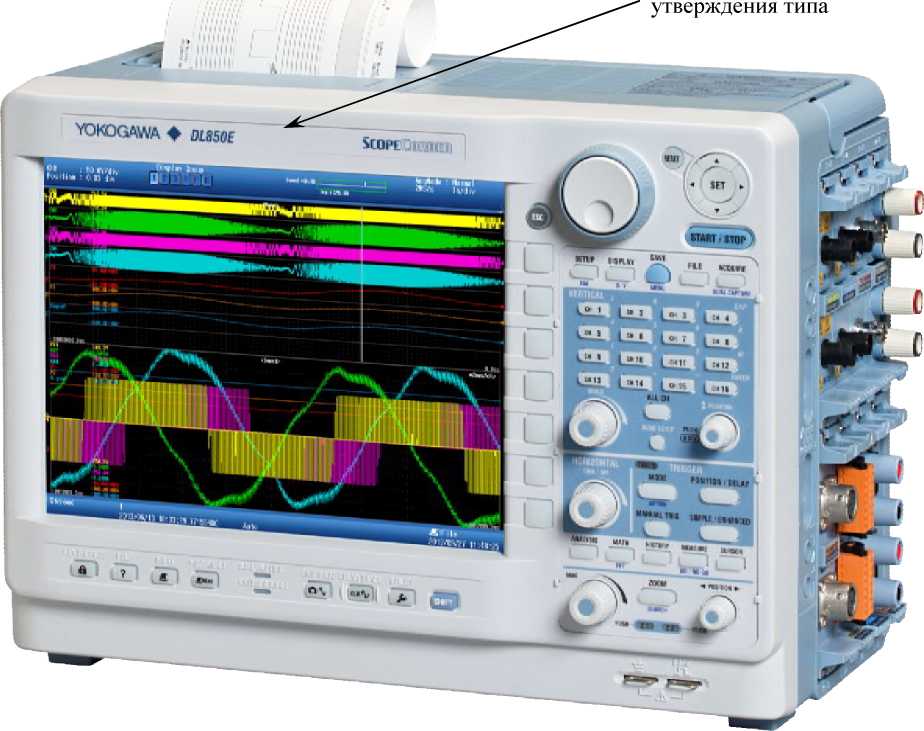

Рисунок 1. Общий вид и место нанесения знака утверждения типа на осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV
В комплект поставки входят:
-
- осциллограф-регистратор DL850 (DL850V, DL850E, DL850EV) - 1 шт.;
-
- кабель питания A1009WD - 1 шт.;
-
- крышка защиты передней панели В8074ЕА - 1 шт.;
-
- сумка для переноски B8059GG - 1 шт.;
-
- заглушка слота В8073СY - 8 шт.;
-
- компакт-диск с документацией В8074ХТ - 1 шт.;
-
- Руководство по эксплуатации IM DL850-03RU или IM DL850E-03RU - 1 экз.;
-
- Методика поверки - 1 экз.
Примечание: Количество поставляемых сменных модулей и дополнительных опций определяется заказом.
Количество устанавливаемых модулей |
от 1 до 8 |
Диапазон установки коэффициентов развёртки:
|
1 мкс/дел - 3 суток/дел 1 мкс/дел - 20 суток/дел |
Пределы допускаемой относительной погрешности коэффициентов развёртки, % |
±0,005 |
Диапазон частот внешней синхронизации, МГц |
0 - 9,5 |
Минимальная длительность импульса внешней синхронизации, нс |
50 |
Частота сигнала компенсации пробников на выходе COMP, Гц |
1000±5 |
Амплитуда сигнала компенсации пробников на выходе COMP, В |
1,00±0,05 |
Напряжение питания пробников (опция /Р4), В |
12,0±0,5 минус (12,0±0,5) |
Значения сопротивления входа интерфейса IRIG (опция /С20), Ом |
50±5 5000±500 |
Размер экрана дисплея, мм, не менее |
210,4x157,8 |
Время установления рабочего режима, мин, не более |
30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
355х180х259 |
Масса, кг, не более |
6,5 |
Потребляемая мощность, В •А, не более |
200 |
Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 701250
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540"240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 3 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: | |
- пиковое значение для непосредственного входа и по входу пробника 1:1 |
250 |
- пиковое значение по входу пробников 10:1 |
600 |
Характеристики высокоскоростного 16-разрядного модуля с изолированными входами 701251
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,001 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В:
|
±(0,540-240^откл) ±(0,340-240<Коткл) ±(0,2540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), кГц:
|
0 - 200 0 - 300 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
140 600 |
Характеристики высокоскоростного 12-разрядного модуля с неизолированными входами 701255
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 3 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: | |
- пиковое значение для непосредственного входа и по входу пробника 1:1 |
250 |
- пиковое значение по входу пробников 10:1 |
600 |
Характеристики высоковольтных 16-разрядных модулей с изолированными входами и возможностью измерения СКЗ значения напряжения 701260 и 701267
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход закрытый вход среднеквадратического значения (СКЗ) открытый вход СКЗ |
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,02 - 200 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения формы сигнала, В |
±(0,2540"240^Коткл) |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения СКЗ напряжения, В |
±(10’240^Коткл) |
Пределы допускаемой абсолютной погрешности измерения напряжения гармонического сигнала в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(1,540'240’Коткл) |
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 2 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(240-240<Коткп) |
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 3 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(340-240<Коткп) |
Полоса пропускания (по уровню минус 3 дБ), кГц: - для режима измерения формы сигнала |
0 - 40 |
- для режима измерения СКЗ напряжения |
0; 0,04 - 10 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: - пиковое значение для непосредственного входа и по входу пробника 1:1 |
850 |
- пиковое значение по входу пробников 10:1 |
1000 |
Характеристики универсальных модулей измерения напряжения 701261 и 701262 (модификация с фильтром паразитных сигналов)
Количество входных каналов |
2 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,2540-240<Коткп) |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 40 |
Нижний предел полосы пропускания при закрытом входе, Гц |
0,5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
150 |
Характеристики модуля высокоточного измерения напряжения с изолированными входами 701265
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,0001 - 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,1240 240<Коткл + + 240-6) |
Полоса пропускания (по уровню минус 3 дБ), Гц |
0 - 100 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
0,5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Характеристики модуля с фильтром паразитных сигналов 701275
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход закороченный вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±0,2540-240^Коткл |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 40 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Характеристики модуля измерения частоты 701280
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон входного напряжения, В |
±(1 - 50) |
Диапазон измерения частоты f при чувствительности f4 от 0,1 до 5,0-104 Гц/дел, Гц |
0,01 - 2,0405 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±5^10-4^10f + Df, где Df - составляющая погрешности в зависимости от частоты |
Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1 |
0,01 - 105 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1 |
±540’440-W + Df |
Диапазон измерения скорости вращения при чувствительности w от 0,01 до 200 с-1/дел, с-1 |
0,001 - 2000 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1 |
±5-10’4-10-w + Df |
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Df, Гц: - в диапазоне от 0,01 до 2000 Гц |
±5- 10-4f + 10-3 |
- в диапазоне свыше 2 до 10 кГц |
±10-3Г |
- в диапазоне свыше 10 до 20 кГц |
±3-10’3-f |
- в диапазоне свыше 20 до 200 кГц |
±5-10’3-f |
Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с |
540-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±5-10’4-10-T + DT, |
где DT - составляющая | |
погрешности в зависимости от периода | |
Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
±5-10’4-10-т + DT |
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного | |
сигнала, DT, с: - в диапазоне от 240-6 до 5Ч0-5 с |
±540-3^Т + 10-7 |
- в диапазоне свыше 5-10-5 до 10-4 с |
±340-3^Т |
- в диапазоне свыше 10-4 до 5-10-4 с |
±Г10-3^Т |
- в диапазоне свыше 5-10-4 до 50 с |
±5Ч0-4^Т |
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0 - 100 |
Пределы допускаемой абсолютной погрешности измерения коэф- | |
фициента заполнения импульсов, %: - в диапазоне частот от 0,01 до 103 Гц |
±0,1 |
- в диапазоне частот свыше 1 до 10 кГц |
±0,2 |
- в диапазоне частот свыше 10 до 50 кГц |
±1 |
- в диапазоне частот свыше 50 до 100 кГц |
±2 |
- в диапазоне частот свыше 100 до 200 кГц |
±4 |
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2,0 Гц/дел, Гц |
50±20 60±20 400±20 |
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц: - для диапазонов 50±20 и 60±20 Гц |
±0,03 |
- для диапазона 400±20 Гц |
±0,3 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: | |
- пиковое значение для непосредственного входа |
42 |
- пиковое значение по входу пробников 10:1 |
420 |
Характеристики модуля измерения частоты 701281
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон входного напряжения, В |
±(1 - 50) |
Диапазон измерения частоты f при чувствительности fq от 0,1 до 105 Гц/дел, Гц |
0,01 - 5,0405 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±5^10-4^10f + Df, где Df - составляющая погрешности в зависимости от частоты |
Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1 |
0,01 - 105 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1 |
±540-440^W + Df |
Диапазон измерения скорости вращения при чувствительности w от 0,01 до 200 с-1/дел, с-1 |
0,001 - 2000 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1 |
±5-10’4-10-w + Df |
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Df, Гц:
|
±5- 10-4f + 10-3 ±5^10-4f ±10-3f ±2-10’3-f ±5-10’3-f |
Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±5-10’4-10-T + DT, где DT - составляющая погрешности в зависимости от периода |
Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
±5-10’4-10-т + DT |
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, DT, с:
|
±540-3^T + 10-7 ±240-3^T + 10-7 ±140-3^T + 10-7 |
- в диапазоне свыше 5Ч0-4 до 50 с |
±5Ч0-4^Т |
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0 - 100 |
Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %: - в диапазоне частот от 0,01 до 5-104 Гц |
±0,1 |
- в диапазоне частот свыше 50 до 100 кГц |
±0,2 |
- в диапазоне частот свыше 100 до 200 кГц |
±0,5 |
- в диапазоне частот свыше 200 до 500 кГц |
±1 |
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2 Гц/дел, Гц |
50±20 60±20 400±20 |
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц: - для диапазонов 50±20 и 60±20 Гц |
±0,03 |
- для диапазона 400±20 Гц |
±0,3 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В: | |
- пиковое значение для непосредственного входа |
42 |
- пиковое значение по входу пробников 10:1 |
420 |
Характеристики высокоскоростного 12-разрядного модуля с изолированными входами
720210 (максимум 4 модуля одновременно могут быть установлены в осциллограф)
Количество входных каналов |
2 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициентов развёртки:
|
100 нс/дел - 3 суток/дел 100 нс/дел - 20 суток/дел |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,01 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 20 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
200 1000 |
Характеристики 16-канального модуля измерения напряжения 720220
Количество входных каналов |
16 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,2 - 2 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,340-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Характеристики 16-канального модуля измерения напряжения 720221 с внешним устройством коммутации 701953
Количество входных каналов |
16 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,001 - 2 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,1540-240<Коткл) |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Характеристики модуля логических сигналов 720230
Количество входных портов |
2 |
Количество разрядов |
2x8 |
Используемые пробники |
700986, 700987, 702911, 702912 |
Максимальное входное напряжение, В: | |
- для пробника 700986 - пиковое значение |
42 |
- для пробника 700987 - эффективное значение |
250 |
- для пробников 702911, 702912 - значение напряжения постоян- | |
ного тока |
±35 |
Время срабатывания, мкс, не более:
|
1 |
- при работе c открытым входом |
1000 |
- при работе с закрытым входом |
20000 |
- для пробников 702911, 702912 |
3 |
Характеристики модуля контроля шины CAN 720240 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
Количество входных портов |
2 |
Сопротивление оконечной нагрузки, Ом |
120±10 |
Диапазон входных напряжений, В |
минус 3 - 10 |
Характеристики модуля контроля шин CAN и LIN 720241 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
Количество входных портов CAN |
1 |
Количество входных портов LIN |
1 |
Сопротивление оконечной нагрузки порта CAN, Ом |
120±10 |
Диапазон входных напряжений порта CAN, В |
минус 3 - 10 |
Диапазон входных напряжений порта LIN, В |
минус 0,3 - 18,0 |
Характеристики модулей 701261 701262 701265 (по 2 канала) 720221(16 каналов) в части измерения температуры
Тип термопары |
Диапазон измерений, оС |
Пределы допускаемой основной абсолютной о погрешности, С |
K |
минус 200.0 0.1300 |
+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС) |
E |
минус 200.0 0.800 |
+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС) |
J |
минус 200 .0 0.1100 |
+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС) |
T |
минус 200.0 0.400 |
+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС) |
N |
0.1300 |
+(0,1 % от показ. + 1,5 оС) |
R |
0.200 200.800 800.1700 |
±8 оС +5 оС +(0,1 % от показ. + 3 оС) |
S |
0.200 200.800 800.1700 |
+8 оС +5 оС +(0,1 % от показ. + 3 оС) |
B |
400.700 700.1800 |
+8 оС; +(0,1 % от показ. + 2 оС) |
Основная абсолютная погрешность компенсации температуры холодного спая термопары: | ||
±1,0 оС для термопар типа K, E, J, T, N | ||
±1,5 оС для термопар типа R, S, B |
Метрологические характеристики осциллографов-регистраторов и сменных модулей
нормированы при нормальных условиях эксплуатации:
- температура окружающей среды, °С |
23±5 |
- относительная влажность, % |
20 - 80 |
- напряжение переменного тока, В |
218 - 242 |
- частота напряжения питания, Гц |
50,0±0,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
5 - 40 |
- относительная влажность, % |
20 - 85 |
- напряжение переменного тока, В |
90 - 264 |
- частота напряжения питания, Гц |
48 - 63 |
