№2729 от 06.12.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30642
О переоформлении свидетельства об утверждении типа средства измерений № 62373 "Комплексы измерительно-вычислительные МикроТЭК" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ6 декабря 2017 г.
№ 2729
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62373 «Комплексы измерительно-вычислительные МикроТЭК» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО Н1Ш «ТЭК» от 18 октября 2017 г. № 021210-4031/ТЭК-17 и № 021210-4032/ТЭК-17 приказываю:
-
1. Внести изменения в описание типа на комплексы измерительновычислительные МикроТЭК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 44582-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ОФТ.20Л48.00.00.00 МП1 «ГСИ. Комплексы измерительно-вычислительные МикроТЭК. Методика поверки» с изменением № 1, утвержденному ФБУ «Томский ЦСМ» 05.10.2017 г.
-
2. Переоформить свидетельство об утверждении типа № 62373 «Комплексы измерительно-вычислительные МикроТЭК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 44582-16, в связи с внесением изменений в документ на методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С. С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036ECDCO11E780DAEO071B1B53CD41 Кону выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» декабря 2017 г. № 2729ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные МикроТЭК Назначение средства измеренийКомплексы измерительно-вычислительные МикроТЭК (далее - МикроТЭК) предназначены для измерений выходных электрических сигналов от преобразователей расхода, плотности, влагосодержания, вязкости, температуры, давления, перепада давления, их преобразований в соответствующие значения физических величин и вычислений расхода, объема и массы жидкостей и газов, а также коэффициентов преобразования и поправочных коэффициентов преобразователей расхода.
Описание средства измеренийПринцип действия МикроТЭК основан на измерении и преобразовании электрических сигналов от первичных измерительных преобразователей в составе измерительных систем в значения величин: температура, давление, перепад давления, объемная или массовая доля воды, вязкость, плотность, объемный и массовый расход, объем и масса, коэффициенты преобразования и поправочные коэффициенты преобразователей расхода.
МикроТЭК имеет следующие модификации:
-
- МикроТЭК-01-МК (учет сырой, товарной нефти и нефтепродуктов (далее -продукта), пластовой воды, природного газа, свободного нефтяного газа (СНГ), воздуха, азота и широкой фракции легких углеводородов (ШФЛУ));
-
- МикроТЭК-04 (учет наливаемых жидкостей и газов при прямом методе динамических измерений массы);
-
- МикроТЭК-09-ХХ-МК (учет продукта, пластовой воды, природного газа, СНГ, воздуха, азота и ШФЛУ);
-
- МикроТЭК-11 (учет СНГ).
МикроТЭК-09-ХХ-МК имеет следующие модификации, различающиеся количеством и видом входов (таблица 1).
Таблица 1 - Модификации МикроТЭК-09-ХХ-МК
|
Модификация |
Количество входов | |||
|
частотные общего назначения |
искробезопасные | |||
|
токовые |
частотные |
температурные | ||
|
МикроТЭК-09-01-МК |
8 |
- |
- |
- |
|
МикроТЭК-09-02-МК |
8 |
16 |
- |
- |
|
МикроТЭК-09-03-МК |
8 |
16 |
8 |
10 |
|
МикроТЭК-09-04-МК |
8 |
24 |
8 |
5 |
|
МикроТЭК-09-05-МК |
8 |
24 |
- |
10 |
|
МикроТЭК-09-06-МК |
8 |
32 |
8 |
- |
|
МикроТЭК-09-07-МК |
8 |
32 |
- |
5 |
|
МикроТЭК-09-08-МК |
8 |
40 |
- |
- |
Конструкция МикроТЭК может быть выполнена в одном из следующих исполнений:
-
- по блочно-модульному принципу для МикроТЭК-01-МК и МикроТЭК-04, позволяющему компоновать МикроТЭК под конкретную конфигурацию измерительной системы с установкой в шкаф;
-
- по принципу блоков расширения для МикроТЭК-09-ХХ-МК в едином корпусе, позволяющему компоновать МикроТЭК под конкретную конфигурацию измерительной системы;
-
- по принципу плат расширения для МикроТЭК-11 в едином корпусе.
МикроТЭК-01-МК и МикроТЭК-04 могут состоять из блока задания параметров БЗП-09-07 либо блока вычислительного БЗП-12 (только для МикроТЭК-01-МК), измерительных преобразователей Блок С7 и Блок С9, вспомогательных интерфейсных блоков, источников питания.
МикроТЭК-09-ХХ-МК может состоять из блока температурных входов БТВ-М09, блока аналоговых входов БАВ-М09, блока искробезопасных входов БИВ-М09, блока управления БУ-М09, модуля регулирования МР-М09 (в комплекте с БУ-М09), источника питания.

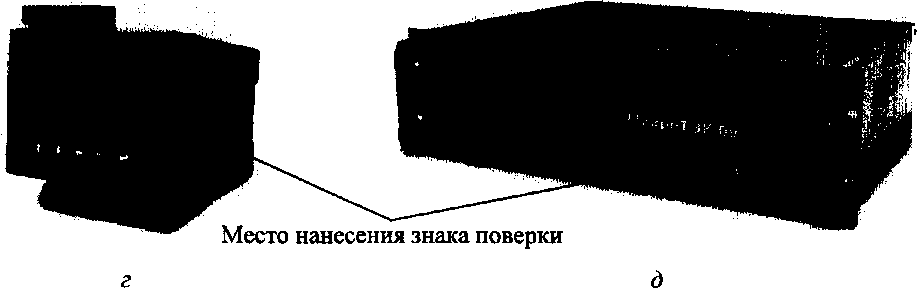

Общий вид МикроТЭК и места нанесения знака поверки представлены на рисунке 1.
а
Место нанесения знака поверки
в

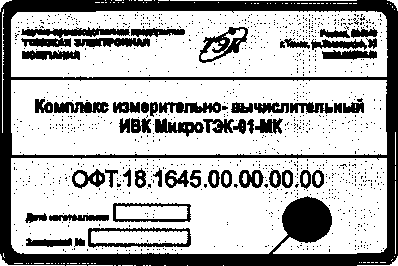

а - МикроТЭК-01-МК; б - МикроТЭК-04; в - маркировочная табличка на внутренней поверхности двери шкафа; г - МикроТЭК-11; д - МикроТЭК-09-ХХ-МК
Рисунок 1 - Общий вид и места нанесения знака поверки
МикроТЭК обеспечивает выполнение следующих основных функций:
-
- измерение и преобразование электрических сигналов от первичных измерительных преобразователей;
-
- вычисление и отображение текущих, средних, нарастающих, накопленных значений параметров за отчетный период (два часа, смену, сутки, месяц);
-
- автоматический контроль, отображение и сигнализация предельных значений параметров технологического процесса;
-
- ручной ввод уставок и технологических параметров;
-
- управление автоматическим пробоотборником согласно ГОСТ 2517-2012;
-
- защита измерительной и системной информации от несанкционированного доступа;
-
- формирование и печать протоколов, отчетов;
-
- хранение в памяти МикроТЭК значений параметров при отключении электроэнергии;
-
- диагностика и индикация работоспособности основного и вспомогательного оборудования измерительной системы;
-
- передача измерительной и системной информации на верхний уровень измерительной системы посредством последовательного интерфейса RS-485 с протоколом MODBUS RTU и сети Ethernet с протоколом MODBUS TCP/IP;
-
- обмен информацией с трубопоршневой поверочной установкой или компакт-прувером при проведении поверки и контроля метрологических характеристик (КМХ) преобразователей расхода;
-
- проведение в автоматическом режиме поверки преобразователей расхода и КМХ преобразователей расхода, плотности, вязкости и влагосодержания (только для МикроТЭК-01-МК с БЗП-12 и МикроТЭК-09-ХХ-МК),
Для защиты МикроТЭК-01-МК и МикроТЭК-04 от несанкционированного доступа осуществляется пломбирование блоков БЗП-09-07 и БЗП-12 следующим образом:
-
- для БЗП-09-07 при помощи наклейки с оттиском клейма изготовителя на боковой стороне блока в месте соединения боковой крышки с корпусом (рисунок 2);
-
- для БЗП-12 при помощи пломбировочной мастики с оттиском клейма изготовителя, нанесенной на винты боковых панелей БЗП-12 (рисунок 3).
Дополнительно ограничение доступа к внутренним блокам МикроТЭК-01-МК и МикроТЭК-04 обеспечивается наличием замков на шкафах, в которые устанавливаются блоки.
Место нанесения наклейки
Место нанесения наклейки

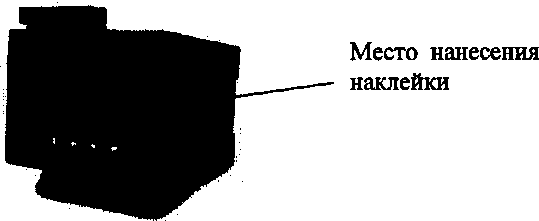

Рисунок 2 - Схема пломбирования БЗП-09-07

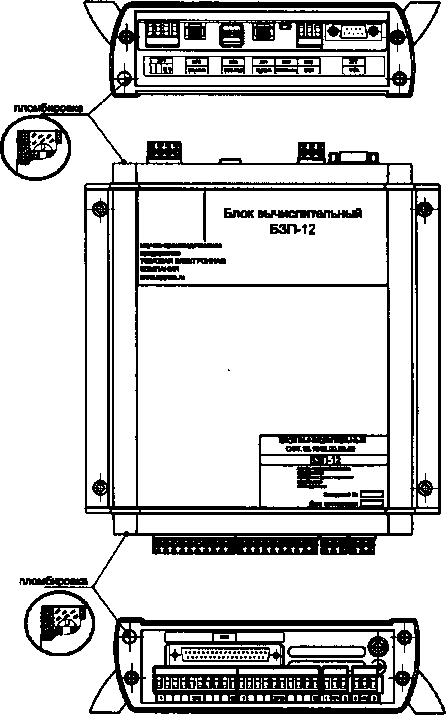

Рисунок 3- Схема пломбирования БЗП-12
Для защиты МикроТЭК-09-ХХ-МК от несанкционированного доступа осуществляется пломбирование его корпуса. Оттиск клейма изготовителя наносится на пломбировочную мастику на винте с чашкой на задней панели МикроТЭК-09-ХХ-МК в соответствии с рисунком 4.
А (дбыичлна)
А
1 - шайба чашеобразная; 2 - мастика для оттиска клейма; 3 - винт;
4 - панель задняя; 5 - корпус МикроТЭК-09-ХХ-МК.

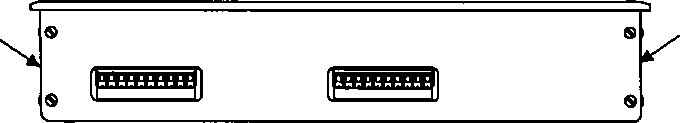

Рисунок 4 - Схема пломбирования МикроТЭК-09-ХХ-МК
Для защиты МикроТЭК-11 от несанкционированного доступа осуществляется пломбирование его корпуса при помощи наклейки с оттиском клейма изготовителя (рисунок 5).

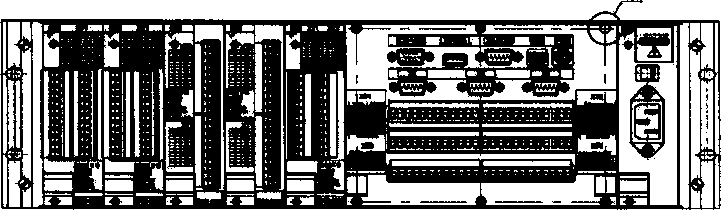

Рисунок 5 - Схема пломбирования МикроТЭК-11
Программное обеспечениеВ МикроТЭК установлено программное обеспечение (ПО), предназначенное для вычисления и отображения параметров.
ПО МикроТЭК-01-МК (в составе с БЗП-09-07), ПО МикроТЭК-04 и ПО МикроТЭК-11 является встроенным и метрологически значимым (разделение отсутствует).
Для ПО МикроТЭК-01-МК (в составе с БЗП-12) и ПО МикроТЭК-09-ХХ-МК реализовано разделение на метрологически значимую и незначимую части.
Идентификационные данные ПО МикроТЭК приведены в таблицах 2-5.
Метрологические характеристики МикроТЭК нормированы с учетом влияния ПО.
Относительное отличие результатов вычислений ПО МикроТЭК-01-МК (с БЗП-12) и МикроТЭК-09-ХХ-МК от опорных не превышает 0,001 % при выполнении функций КМХ и поверки по методикам:
-
- МИ 3154-2008 ГСИ. Счётчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management, Micro Motion Inc.». Методика поверки счётчиком-расходомером жидкости массовым Micro Motion CMF 300 эталонным П-го разряда;
-
- ГСИ. Рекомендация. Преобразователи расхода турбинные в составе систем измерений количества и параметров нефти сырой ОАО «Сургутнефтегаз». Методика поверки (утверждена ФГУП ВНИИР, 2007 г.);
-
- ГСИ. Расходомеры массовые Promass. Методика поверки (утверждена ФГУП ВНИИМС, 2011г.);
-
- ГСИ. Счетчики-расходомеры массойые Micro Motion. Методика поверки (утверждена ФГУП ВНИИМС, 25.07.10 г.).
Уровень защиты ПО МикроТЭК «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики МикроТЭК указаны в таблицах 6 и 7.
Знак утверждения типананосится на маркировочную табличку МикроТЭК (для МикроТЭК-09-ХХ-МК - на корпус изделия), на титульные листы руководства по эксплуатации и формуляра печатным способом.
Таблица 2 - Идентификационные данные ПО МикроТЭК-01-МК (с БЗП-09-07)
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ |
СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА ГАЗА |
УЗЕЛ УЧЕТА ШФЛУ |
УЗЕЛ УЧЕТА ПРИРОДНОГО ГАЗА |
УЗЕЛ УЧЕТА ВОДЫ |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.ХХХХХХХХ |
не ниже 2.2.ХХХХХХХХ |
не ниже 3.2.ХХХХХХХХ |
не ниже 4.2.ХХХХХХХХ |
не ниже 5.2.ХХХХХХХХ |
|
Цифровой идентификатор ПО |
- | ||||
Таблица 3 - Идентификационные данные ПО МикроТЭК-01-МК (с БЗП-12) и МикроТЭК-09-ХХ-МК (с операционной системой Windows Embedded Standart 2009)
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МикроТЭК-МК | |
|
Номер версии (идентификационный номер) ПО |
2.ХХХХ/2.3083 | |
|
Цифровой идентификатор ПО |
Имя файла |
Значение хэш-кода |
|
mathRawOil.mdll |
6E1212FB054D3645ABC1B2A8B1E54D7A | |
|
mathCommercialOil.mdll |
12387F99835A1B74C69986719D3A58F5 | |
|
mathWater.mdll |
04793482857F9248A099E084846CB277 | |
|
mathSHFLU.mdll |
2C317A5117704DAA0645548916CDE671 | |
|
mathOilGas.mdll |
AF2A989D899E426D2C62BF911597A191 | |
|
mathNaturalGas.mdll |
3093318E3A287EFA8F3D3A36B6FEE485 | |
|
mathNitrogen.mdll |
7BD2EADDFC8D75796CB65F99DE5FB7FA | |
|
mathAir.mdll |
F1F2BE3E82E9144876E7F99424E21ECE | |
|
mathSarasotaFD960.mdll |
4A81742D5B15074BE60FD9DABD3FD3 AE | |
|
mathSolartron7835.mdll |
204BFDBA4DCDB72D36CEF8672C9AFC09 | |
|
mathTransforms.mdll |
768884A0DB93F585C712E4BF5101692A | |
|
mathKmxRawOil.mdll |
67F1F9338F566D5040E345FC98961772 | |
|
mathHC.mdll |
El 154DE1DD8A7FC6209ABA0662D67391 | |
данные ПО
К-09-ХХ-МК
й системой
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МикроТЭК-МК | |
|
Номер версии (идентификационный номер) ПО |
1.ХХХХ/1.3083 | |
|
Цифровой идентификатор ПО |
Имя файла |
Значение хэш-кода |
|
mathRawOil.mdll |
041BF8C9A58797DOCA62506D01C1725F | |
|
mathCommercialOil.mdll |
EF770F978DDE673E3919E2C513B429B0 | |
|
mathWater.mdll |
47F170CBEE87A6CA10C798E18ADEB1DF | |
|
mathSHFLU.mdll |
6F15C2152C1ACCFDD133B623B5AFC78E | |
|
mathOilGas.mdll |
3888CE670BF497454C05D507443E90A7 | |
|
mathNaturalGas.mdll |
C315A25C1A4869E9BDA1600F38265CA4 | |
|
mathNitrogen.mdll |
ED30DCDD6A19746BD8DF7B07804904D9 | |
|
mathAir.mdll |
0AFE6B76BCE6875B69602AB499C00B92 | |
|
mathSarasotaFD960.mdll |
4CC9E26DE44111A76EFF15FEA4E84E7C | |
|
mathSolartron7835.mdll |
DC108851DCEE95AC1D0D5E5ADB7ACAED | |
|
mathTransforms.mdll |
DF00169FEFC024BF678E7DBF920EDFB7 | |
|
mathKmxRawOil.mdll |
366B5C6CB531BC81FC2065474256E80F | |
|
mathHC.mdll |
06F988EE1ABEA065318BF823324E6006 | |
Таблица 5 - Идентификационные данные ПО МикроТЭК-04 и ПО МикроТЭК-11
|
Идентификационные данные (признаки) |
Значение | |
|
ПО МикроТЭК-04 |
ПО МикроТЭК-11 | |
|
Идентификационное наименование ПО |
СКУ НАЛИВА |
Узел Учета Газа |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.2.ХХХХХХХХ |
не ниже З.ХХ.ХХ |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 6 - Метрологические характеристики МикроТЭК
|
Наименование характеристики |
Значение | |||
|
МикроТЭК-01- МК |
МикроТЭК-04 |
МикроТЭК-09- ХХ-МК |
МикроТЭК-11 | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 | |||
|
Диапазон измерений частоты следования импульсов, Гц |
от 10 до 10000 | |||
|
Диапазон измерений сопротивления с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) 50 П, 100 П, 500 П, 50 М, 100 М по ГОСТ 6651-2009, Ом |
от 20 до 700 |
от 20 до 700 |
от 20 до 700 |
от 10 до 150 (кроме НСХ 500 П) |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±0,015 | |||
|
Пределы допускаемой относительной погрешности измерений, %: | ||||
|
- частоты |
±0,002 | |||
|
- количества импульсов |
±0, |
025 | ||
|
- количества импульсов за интервал времени |
±0,01 |
- |
±0,01 |
- |
|
- отношения количества импульсов за интервал времени |
±0,01 |
- |
±0,01 |
- |
|
Пределы допускаемой абсолютной погрешности измерений входных сигналов от ТС и преобразования в значение температуры, °C |
±0,1 | |||
|
Пределы допускаемой абсолютной погрешности измерений текущего времени за сутки, с |
±1,0 | |||
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения: | ||||
|
- расхода, % |
±0,025 |
- |
±0,025 | |
|
- объема, % |
±0,025 (для продукта); ±0,05 (для других веществ) |
- |
±0,025 (для продукта); ±0,05 (для других веществ) |
±0,05 |
|
- массы, % |
±0,05 | |||
|
Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения коэффициентов преобразования и поправочных коэффициентов преобразователей расхода |
±0,01 |
- |
±0,01 |
- |
|
Таблица 7 - Основные технические характеристики Мик] |
ооТЭК | |||
|
Наименование характеристики |
Значение | |||
|
МикроТЭК-01-МК |
МикроТЭК-04 |
МикроТЭК-09-ХХ-МК |
МикроТЭК-11 | |
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
220!33з4 | |||
|
- частота переменного тока, Гц |
50±1 |
50+1 |
50+1 |
50+313 |
|
- напряжение постоянного тока, В |
- |
- |
- |
24^12 |
|
- потребляемая мощность, Вт, не более |
200 |
10 | ||
|
Габаритные размеры, мм, не более
|
- |
- |
377,0 132,5 482,0 |
103 110 100 |
|
Масса, кг, не более |
- |
- |
8 |
0,5 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °C |
от +1 до +50 | |||
|
- относительная влажность, % |
95 при +35 °C и более низких температурах без конденсации влаги | |||
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 107 (от 630 до 800) | |||
|
Сведения о надежности: | ||||
|
- средняя наработка на отказ, ч, не менее |
36000 | |||
|
- средний срок службы, лет |
10 | |||
|
Уровень взрывозащиты по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 |
- |
- |
[Ex ia] ПС | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP 43 |
IP 43 |
IP 43 (для передней панели) |
IP 20 |
Таблица 8 - Комплектность МикроТЭК
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный МикроТЭК |
* |
1 шт. |
|
Комплект эксплуатационной документации на МикроТЭК в составе: | ||
|
- формуляр |
* |
1 шт. |
|
- руководство по эксплуатации |
1 шт. | |
|
- руководство оператора |
* |
1 шт. |
|
- методика поверки |
ОФТ.20.148.00.00.00 МП1 (с изменением № 1) |
1 ** 1 пгт. |
|
Комплект эксплуатационной документации на компоненты (для МикроТЭК-01-МК, МикроТЭК-04) |
1 шт. | |
|
Копия свидетельства об утверждении типа средств измерений |
- |
1 пгт. |
|
Примечание: * - в соответствии с модификацией МикроТЭК ** - при поставке большого количества МикроТЭК по одному адресу количество документов оговаривается дополнительно; *** - в соответствии с комплектом поставки | ||
осуществляется по документу ОФТ.20 Л48.00.00.00 МП1 ГСИ. Комплексы измерительновычислительные МикроТЭК. Методика поверки (с изменением № 1), утвержденному ФБУ «Томский ЦСМ» 05.10.2017 г. Основные средства поверки приведены в таблице 9.
Таблица 9 - Основные средства поверки МикроТЭК
|
Наименование средства поверки |
Основные метрологические характеристики | |
|
диапазон измерений, номинальное значение |
погрешность, класс точности, цена деления | |
|
Магазин сопротивления Р4831 (регистрационный номер в ФИФОЕИ 6332-77) |
от 0 до 111111,1 Ом |
КТ 0,02/2-10'6 |
|
Катушка электрического сопротивления Р331 (регистрационный номер в ФИФОЕИ 1162-58) |
100 Ом |
КТ 0,01 |
|
Вольтметр универсальный В7-78/1 (регистрационный номер в ФИФОЕИ 52147-12) |
диапазон измерений напряжения постоянного тока от ЫО^до 10 В |
Д = ±(35-10"б-и + 5е.м.р.)В на пределе измерений 10 В |
|
Мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в ФИФОЕИ 8478-91) |
от 0,01 до 111111,1 Ом |
КТО,005/1,5'Ю"6 |
Гродолжение таблицы 9
|
Наименование средства поверки |
Основные метрологические характеристики | |
|
диапазон измерений, номинальное значение |
погрешность, класс точности, цена деления | |
|
Генератор сигналов специальной формы ГСС-05 (регистрационный номер в ФИФОЕИ 30405-05) |
от 0,0001 до 5000000 Гц |
A=±(5-10‘6-F + 1 мкГц) |
|
Генератор импульсов Г5-60 (регистрационный номер в ФИФОЕИ 5463-76) |
от 0,1 до 9999990 мкс |
А = ± (l-lOS+lO нс) |
|
Калибратор электрических сигналов СА150 (регистрационный номер в ФИФОЕИ 53468-13) |
диапазон воспроизведения прямоугольных сигналов от 1 до 1100 СРМ заданной частоты от Г10'3 до 11 кГц |
Д=±0,5 СРМ Д=±(510’2- 1102)Гц |
|
Секундомер механический СОСпр-2б-2-000 (регистрационный номер в ФИФОЕИ 2231-72) |
от 0 до 60 с от 0 до 60 мин |
КТ 2, цена деления 0,2 с |
|
Радиочасы МИР РЧ-02 (регистрационный номер в ФИФОЕИ 46656-11) |
пределы допускаемой абсолютной погрешности синхронизации фронта выходного сигнала 1 Гц по шкале координированного времени UTC не более ±1 мкс | |
|
Примечание - В таблице приняты следующие обозначения и сокращения: ФИФОЕИ - Федеральном информационном фонде по обеспечению единства измерений; А - абсолютная погрешность измерений; 5 - относительная погрешность измерений; КТ - класс точности; F - значение установленной частоты, Гц; СРМ - количество импульсов в минуту; е.м.р. - единица младшего разряда; U - измеренное значение напряжения, В, т - длительность импульсов | ||
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на маркировочную табличку МикроТЭК (для МикроТЭК-01-МК и МикроТЭК-04) или на переднюю панель корпуса МикроТЭК (для МикроТЭК-09-ХХ-МК и МикроТЭК-11), а также в формуляр.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на соответствующую модификацию МикроТЭК.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным МикроТЭКГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования
ТУ 4318-148-20885897-2003 Комплекс измерительно-вычислительный МикроТЭК. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)
ИНН 7020037139
Адрес: Россия, 634040, г. Томск, ул. Высоцкого, 33
Телефон: (3822) 63-38-37,63-39-54, факс: (3822) 63-38-41,63-39-63
Web-сайт: npptec.ru; нпптэк.рф
E-mail: npp@mail.npptec.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: Россия, 634012 г. Томск, ул. Косарева, 17а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
