Номер по Госреестру СИ: 47355-11
47355-11 Измерители обводненности
(Red Eye® мод. Red Eye® 2G и Red Eye® Multiphase)
Назначение средства измерений:
Измерители обводненности Red Eye® модели Red Eye® 2G и Red Eye® Multiphase (далее
- измерители) предназначены для измерения содержания воды в водонефтяной фракции добываемой сырой нефти.

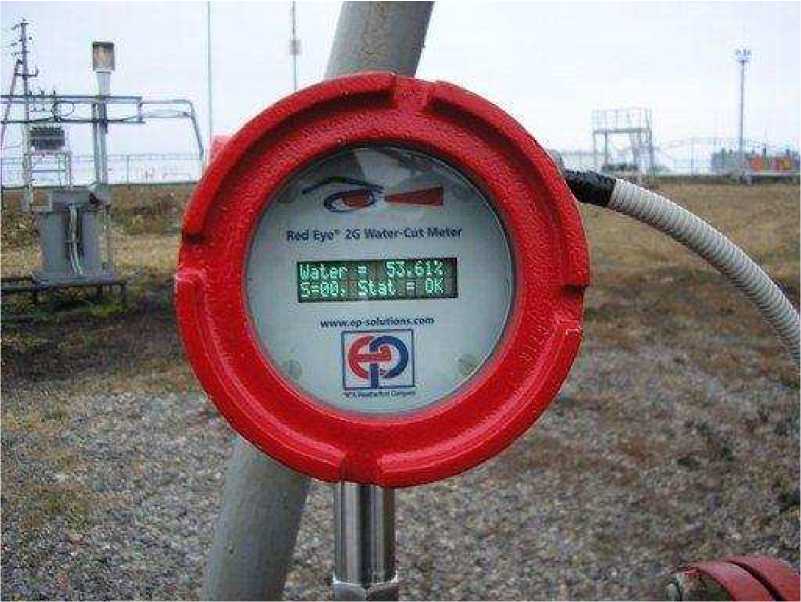

Внешний вид.
Измерители обводненности
Рисунок № 1
Внешний вид.
Измерители обводненности
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения измерителей обводненности Red Eye®
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
модель Red Eye® 2G |
РС-59-00118-00 |
5.07.01 |
Недоступен |
29ВР |
модель Red Eye® Multiphase |
РС-59-00122-00 |
6.01.02 |
Недоступен |
А60А |
Измерители обводненности имеют пассивную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем путем установки системы отражения на дисплее версии ПО и ее контрольной суммы при включении измерителя. Уровень защиты "А" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на прибор методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям обводненности Red Eye® модели Red Eye® 2G и Red Eye® MultiphaseТехническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу "Инструкция. Измерители обводненности Red Eye® модели Red Eye® 2G и Red Eye® Multiphase. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2011 году и входящим в комплект поставки.Основные средства поверки: комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2, ТУ 50.581.86.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП "ВНИИМС", г. Москва
Принцип действия измерителей основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой водонефтяной эмульсии. Измерения проводят на нескольких значениях длины волны, при которых коэффициенты поглощения нефти и воды существенно различны.
Измерители обводненности состоящие из первичного преобразователя и электронного блока обработки информации, присоединяются к нефтепроводу с помощью фланцев или резьбового соединения.
Основными элементами первичного преобразователя являются: широкополосный источник ближнего ИК-излучения, проточная ячейка, оптоволоконный коллиматор, оптические фильтры и фотодиоды. Контролируемая водонефтяная (водогазонефтяная) смесь проходит через проточную ячейку, расположенную в измерительной трубке (длина оптического пути около 2 мм).
Электронный блок измерителя обеспечивает: обработку результатов измерений; отображение на цифровом дисплее результатов измерений, номера скважины и другой дополнительной информации; формирование аналогового выходного сигнала (4-20) мА, пропорционального содержанию воды; градуировку влагомера, температурную компенсацию; диагностику состояния влагомера.
Передача цифровой измерительной информации на основной компьютер осуществляется через порт связи RS-232 или RS-485(Modbus).
Фотография общего вида модель Red Eye® Multiphase
Фотография общего вида модель Red Eye®2G

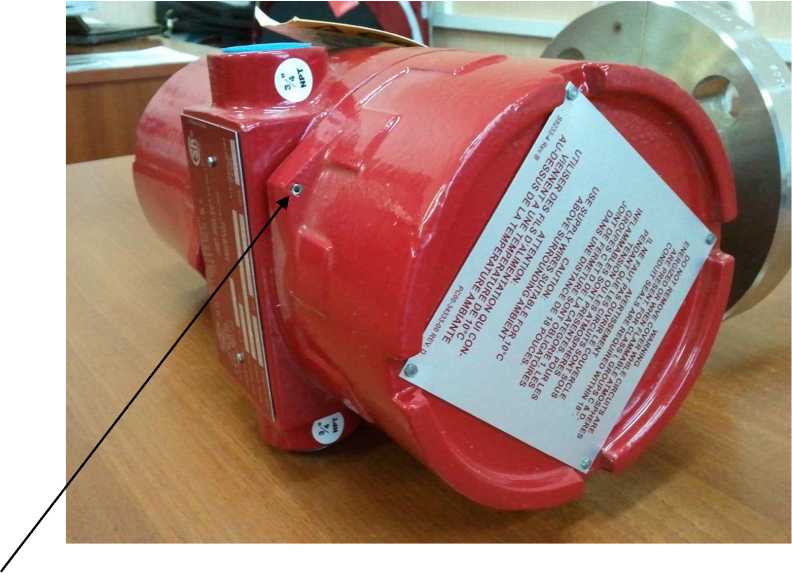

Схема пломбирования от несанкционированного доступа
Стопорный финт, предотвращающий несанкционированный доступ внутрь устройства. Требуется спец.ключ.
Измеритель обводненности модели Red Eye® 2G или Red Eye® Multiphase.
Комплект эксплуатационной документации.
Методика поверки.
Диапазон измерений объемной доли воды, % |
0 + 100 |
Пределы допускаемых значений основной абсолютной погрешности результатов измерений объемной доли воды при объемной доле газа не более 10 % в диапазонах содержания объемной доли воды модель Red Eye® 2G и модель Red Eye® Multiphase: в диапазоне от 0 % до 50 % |
± 0,85 |
в диапазоне от 50 % до 70 % |
± 1,00 |
в диапазоне от 70 % до 100 % |
± 0,50 |
Пределы допускаемых значений основной абсолютной погрешности результатов измерений объемной доли воды, % модель Red Eye® Multiphase: при объемной доле газа свыше 10 % до 20 % |
± 2,0 |
при объемной доле газа свыше 20 % до 90 % |
± 3,0 |
при объемной доле газа свыше 90 % до 98 % |
± 4,0 |
при объемной доле газа свыше 98 % |
± 10,0 |
Пределы допускаемых значений дополнительной абсолютной погреш- |
0,2 |
ности результатов измерений объемной доли воды от изменения тем- |
пературы на каждые 10 °0С в диапазоне температуры анализируемой среды от 70 0С до 150 0С, не более, % | |
Потребляемая мощность, Вт, не более |
10 |
Габаритные размеры, мм, не более: электронный блок |
0143х258 |
первичный преобразователь: длина |
92 + 370 |
диаметр |
25,4 |
Масса, кг, не более |
12 |
Условия эксплуатации:
Диапазон температуры анализируемой среды, °С |
0 + 150 |
Максимальное рабочее давление, МПа |
25 |
Диапазон температуры окружающей среды, °С: |
минус 40 65 |
Минимальная линейная скорость анализируемой среды, м/с: при вертикальной установке |
0,61 |
при горизонтальной установке |
1,22 |
Измерители обводненности Red Eye® 2G и Red Eye® Multiphase имеют взрывозащищенное исполнение 1ExdIIBT3.
