Номер по Госреестру СИ: 67278-17
67278-17 Датчики давления и температуры
(xQuartzPT)
Назначение средства измерений:
Датчики давления и температуры серии xQuartzPT (далее - датчики) предназначены для измерений давления и температуры жидких и газообразных сред в процессе добычи, закачки и мониторинга скважин.
Внешний вид.
Датчики давления и температуры
Рисунок № 1
Внешний вид.
Датчики давления и температуры
Рисунок № 2
Внешний вид.
Датчики давления и температуры
Рисунок № 3
Внешний вид.
Датчики давления и температуры
Рисунок № 4
Внешний вид.
Датчики давления и температуры
Рисунок № 5
Внешний вид.
Датчики давления и температуры
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2027
Номер записи - 158807
ID в реестре СИ - 381207
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 15 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Weatherford International Ltd."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
№558 от 2022.03.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Датчики давления и температуры (xQuartzPT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Weatherford International Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47355-11 28.06.2026 |
Измерители обводненности, Red Eye® мод. Red Eye® 2G и Red Eye® Multiphase Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63510-16 28.03.2021 |
Зонды инклинометрические, Weatherford Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67278-17 14.04.2027 |
Датчики давления и температуры, xQuartzPT Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
15 лет |
|
76784-19 10.12.2024 |
Измерители обводненности, Red Eye® 2G B-filter Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
78585-20 |
Измерители обводненности, Red Eye® 2G B-filter Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Датчики давления и температуры (xQuartzPT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики давления и температуры (xQuartzPT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3105 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3105 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3105 |
Программное обеспечение
Программное обеспечение (ПО) осуществляет обработку измерительной информации и передачу результатов измерений с вторичных блоков сбора данных на внешние устройства по интерфейсному кабелю через USB-порт, через порт Ethernet (витая пара) по протоколам TCP-IP, Modbus и RS-485 / 422. Изменение ПО через интерфейс пользователя невозможно. Обновление ПО в процессе эксплуатации не осуществляется.
Программное обеспечение не является метрологически значимым и представляет собой технологическую программу, используемую при проверке работоспособности и функциональности приборов. Идентификационные данные внешнего ПО приборов приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Weatherford CM Common Platform |
Weatherford RMS/nForm |
|
Номер версии (идентификационный номер) ПО(1) |
2.4.11 |
RMS 11.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
по номеру версии |
|
Примечание: (1) - и более поздние версии. | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления и температуры серии xQuartzPT
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы «Weatherford International Ltd», США.
Поверка
Поверкаосуществляется по документу МП 207.1-004-2017 «Датчики давления и температуры серии xQuartzPT. Методика поверки», утверждённому ФГУП «ВНИИМС» 10.02.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-600, МП-2500 (Регистрационный № 58794-14);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ8.15(М) (Регистрационный № 19736-11).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Weatherford International Ltd», США
Адрес: 22001, North Park Drive, Kingwood, Texas, USA
Телефон: +1 281 348 1000
Web-сайт: www.weatherford.com
Заявитель
Общество с ограниченной ответственностью «Везерфорд» (ООО «Везерфорд»)
ИНН 7708639661
Адрес: РФ, 125047, г. Москва, 4 Лесной пер., д. 4, этаж 12, 13, 14
Телефон: +7 (495) 775-47-12, факс: +7 (495) 775-47-13
Web-сайт: www.weatherford.com/ru
E-mail: Info.cis@eu.weatherford.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип действия датчиков при измерении давления основан на преобразовании упругой деформации чувствительного элемента (ЧЭ), выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению. Принцип действия датчиков при измерении температуры основан на зависимости частоты термочувствительного кварцевого резонатора от температуры. Далее сигналы преобразуются в цифровую форму при помощи встроенного микроконтроллера и передаются по проводной связи на внешнее устройство - вторичный блок сбора данных nForm-mqx, RMSwhxq, nForm-eq+ или nForm-ss по протоколу UDP c помощью модуляции BFSK (двоичной фазовой манипуляции несущей частоты). Доступ к датчикам осуществляется с использованием мультиплексирования с временным разделением каналов (TDMA). Полностью обмен данными организован в соответствие с требованиями стандарта IWIS (Intelligent Well Interface Standardization). Функция модема для сбора и преобразования данных, приходящих с датчика, реализована на карте DHI (Down Hole Interface). При этом протокол UDP используется для передачи данных с датчика по кабелю в интерфейсную карту DHI, являющуюся неотъемлемой частью любого вторичного блока сбора данных. Дальнейшая передача данных между интерфейсной картой DHI и компонентами наземного блока, а также внешними устройствами (персональный компьютер, существующая система АСУ ТП и т.д.) происходит по стандартным протоколам Modbus, TCP-IP, RS-485/422 и др.
Конфигурация вторичного блока может дополнительно комплектоваться различными модулями передачи данных по требованию пользователя (например, GSM модемом, если необходимо организовать передачу данных с удаленных месторождений). В зависимости от требуемой конфигурации (количества датчиков в одной скважине, количества скважин и т.д.) количество карт DHI может варьироваться. Также существует возможность использования 2-х карт DHI для сбора информации с одного датчика с возможностью реализации функции «горячей замены» карты в случае ее отказа.
В качестве чувствительного элемента используется датчик фирмы «Quartzdyne, Inc.», США.
Датчики xQuartzPT имеют полностью сварную конструкцию с уплотнительными стыками, также используется концевая кабельная муфта с уплотнением типа металл-металл.
Датчик устанавливается на мандрели в составе насосно-компрессорной трубы (НКТ) с присоединенным к нему электрическим кабелем, который в свою очередь крепится к НКТ кабельными хомутами-протекторами. Датчик может поставляться для измерения параметров либо в НКТ, либо в затрубном пространстве, при этом на одном одножильном кабеле может быть установлено до 16 датчиков.
Фотография общего вида датчиков приведена на рисунке 1. Фотография общего вида интерфейсной карты DHI приведена на рисунке 2. Фотографии общего вида вторичных блоков сбора данных приведены на рисунках 3-6.

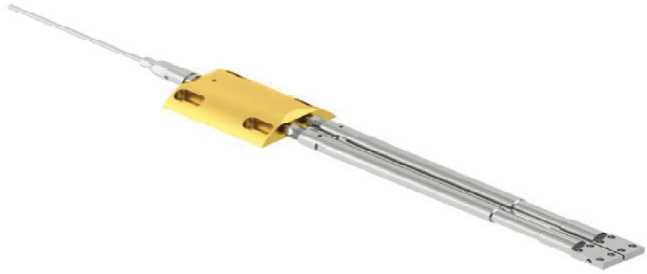

Рисунок 1 - Общий вид датчиков давления и температуры серии xQuartzPT

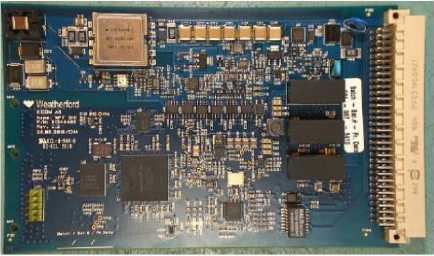

Рисунок 2 - Общий вид интерфейсной карты DHI

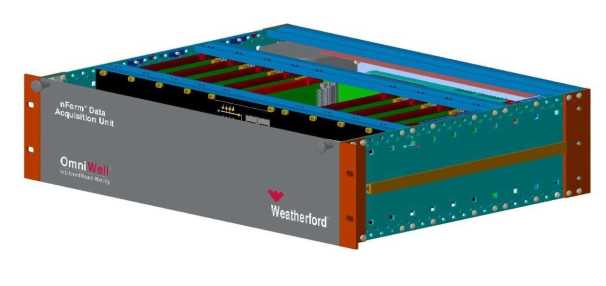

Рисунок 3 - Общий вид вторичного блока сбора данных nForm-mqx блочно-модульной стойки для помещений с контролируемым климатом

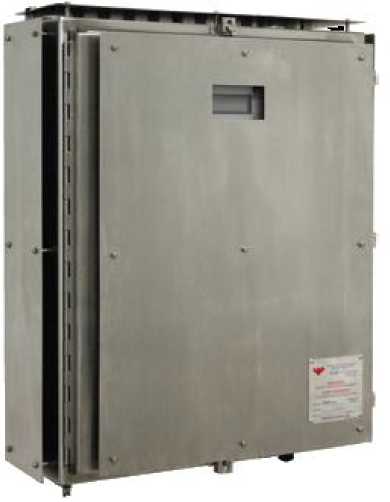

Рисунок 4 - Общий вид вторичного блока сбора данных nForm-whqx

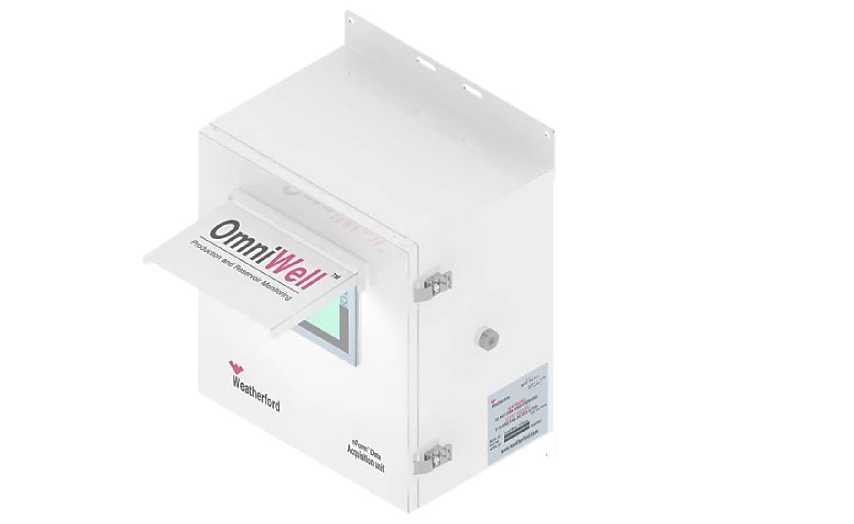

Рисунок 5 - Общий вид вторичного блока сбора данных nForm-eq+

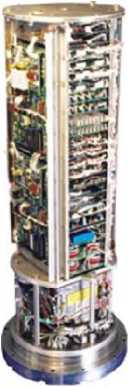

Рисунок 6 - Общий вид вторичного блока сбора данных nForm-ss для подводных фонтанных арматур
Пломбирование датчиков не предусмотрено.
Комплект поставки датчиков приведен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
Датчик давления и температуры серии xQuartzPT |
- |
1 шт. |
|
Компакт-диск с ПО «Weatherford CM Common Platform» |
- |
1 шт. |
|
Наименование |
Обозначение |
Кол-во |
|
Компакт-диск с ПО «Weatherford RMS/nForm» |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
MN.OSS.RMS^.ro.^ |
1 экз. |
|
Методика поверки |
МП 207.1-004-2017 |
1 экз. |
Таблица 2
|
Наименования характеристик |
Значения |
|
Диапазоны измерений температуры, °С |
от +25 до +150 от +25 до +170 |
|
Наименования характеристик |
Значения |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
|
Диапазоны измерений избыточного давления, МПа |
от 0 до 68,9 от 0 до 110,3 от 0 до 137,9 |
|
Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа |
±(0,0002-ВПИ+0,0001-Р), где: ВПИ - верхний предел диапазона измерений, P -значение измеряемого давления |
|
Параметры электропитания: - напряжение питания постоянного тока, В |
10 до 36 |
|
Рабочие условия эксплуатации датчиков давления и температуры серии xQuartzPT:
|
от -45 до +200 до 100 |
|
Рабочие условия эксплуатации вторичного блока сбора данных nForm-mqx+
|
от 0 до +50 до 85 |
|
Рабочие условия эксплуатации вторичного блока сбора данных nForm-whqx
|
от -40 до +60 до 95 |
|
Рабочие условия эксплуатации вторичного блока сбора данных nForm-eq+
|
от -30 до +65 до 100 |
|
Рабочие условия эксплуатации вторичного блока сбора данных nForm-ss
|
от -20 до +70 до 100 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
406x22,2 |
|
Масса, кг, не более |
0,73 |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка на отказ, ч, не менее |
200 000 |
|
Примечание - Вариация выходного сигнала не превышает значения допускаемой основной приведенной погрешности | |
