Номер по Госреестру СИ: 63510-16
63510-16 Зонды инклинометрические
(Weatherford)
Назначение средства измерений:
Зонды инклинометрические Weatherford предназначены для определения зенитного угла, азимутального угла скважины, угла установки отклонителя и передачи данных из скважины на поверхность.
Внешний вид.
Зонды инклинометрические
Рисунок № 1
Внешний вид.
Зонды инклинометрические
Рисунок № 2
Внешний вид.
Зонды инклинометрические
Рисунок № 3
Внешний вид.
Зонды инклинометрические
Рисунок № 4
Внешний вид.
Зонды инклинометрические
Рисунок № 5
Программное обеспечение
Зонды инклинометрические Weatherford имеют в своем составе программное обеспечение (ПО) SPECTRUM SUITE 6.
ПО имеет идентификационные данные, представленные в таблице 1.
Таблица 1 - Идентификационные данные ПО систем
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
ДРУгие идентификационные данные (если имеются) |
SPECTRUM SUITE 6 |
Ver. 6.6.4.21х |
Код доступа |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» согласно Р 50.2.077-2014.
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Зонды инклинометрические Weatherford. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к зондам инклинометрическим Weatherford
Техническая документация фирмы-производителя
Поверка
Поверка осуществляется в соответствии с документом МП 63510-16 «Зонды инклинометрические Weatherford. Методика поверки», утвержденным ФГУП «ВНИИМС» 14 августа 2015 года.Основные средства поверки:
- квадрант оптический КО с пределами допускаемой абсолютной погрешности измерений ±10'';
- буссоль ОКБ с погрешностью ориентирования не более 15'.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на наземную часть зонда в соответствии с рисунками 1 и 2.
Изготовитель
Weatherford International LTD, США Адрес: 515 Post oak Blvd., Suite 600, Houston, Texas 77027, USA
Заявитель
ГУП ЦМИ «Урал-Гео» РБ, г. Уфа
РФ, Республика Башкортостан, 450095, г. Уфа, ул. Армянская, д. 40
ИНН 0272013454, КПП 027201001
Телефон: +7 (34273) 5-07-94, 5-07-96, 5-07-98; Факс: +7 (347) 281-14-30
E-Mail: uralgeo_ufa@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Зонды инклинометрические Weatherford изготавливаются трех исполнений: CDS, CDST, IDS, различающихся способом передачи информации, габаритами и рабочими условиями эксплуатации.
Принцип действия зондов инклинометических Weatherford (далее инклинометры) основан на измерении магнитного и гравитационного полей Земли при помощи высокоточных феррозондовых магнитометров (измеряют проекции магнитного поля Земли) и кварцевых акселерометров (измеряют проекции силы тяжести), установленных вдоль трех взаимно перпендикулярных осей и находящихся в инклинометре.
Эти данные с помощью гидравлических или электромагнитных импульсов передаются в компьютер инклинометра, и при помощи программного обеспечения рассчитываются азимутальный, зенитный углы и угол установки отклонителя, показания считываются с монитора компьютера.
Питание инклинометра обеспечивается специальными батареями.
Инклинометры помещаются в защитный немагнитный корпус и коммутируются с остальными приборами системы.
Зонд CDS (рис. 1а) используется как в гидравлическом (HyperPulse™), так и электромагнитном (EMpulse™) вариантах передачи информации. Он смонтирован с приемопередатчиком электромагнитных импульсов (BTR) в защитный немагнитный корпус.
Зонд CDST (рис. 2а) используется в гидравлическом варианте передачи информации, монтируется с пульсатором и его блоком управления (CMS) в защитный немагнитный корпус.
Зонд IDS (рис. 2б) используется в гидравлическом варианте передачи информации в составе системы HEL™LWD, обеспечивающей работу в тяжелых условиях (вибрации, температура, давление), монтируется с пульсатором, его блоком управления (Driver Insert) в защитный немагнитный корпус.
Место нанесения знака поверки и знака утверждения типа
а)
б)

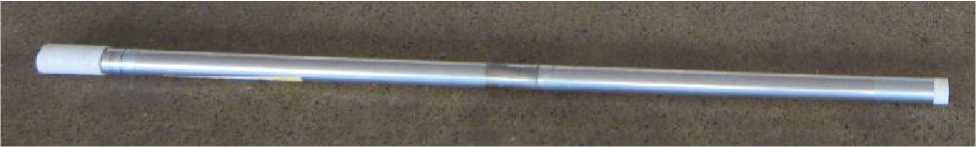

Рисунок 1 - Общий вид зонда иклинометрического CDS в сборе

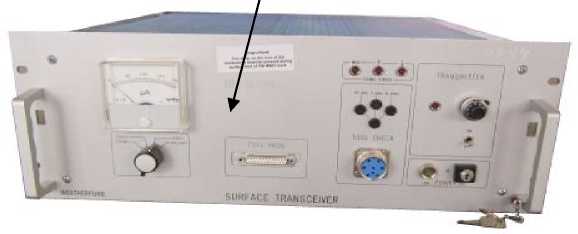

а) забойная часть; б) наземная часть (трансивер) - устройство приема-передачи информации CDS, в том числе для управления работой
а)
б)
Место нанесения знака поверки и знака утверждения типа
в)

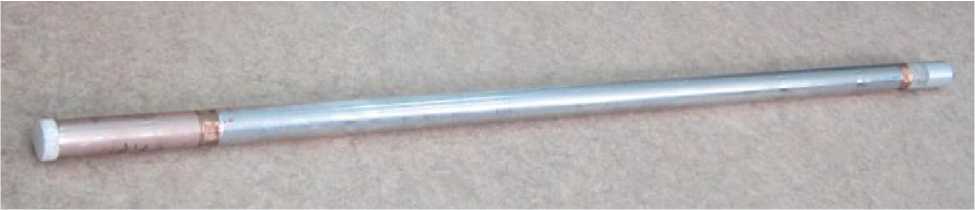

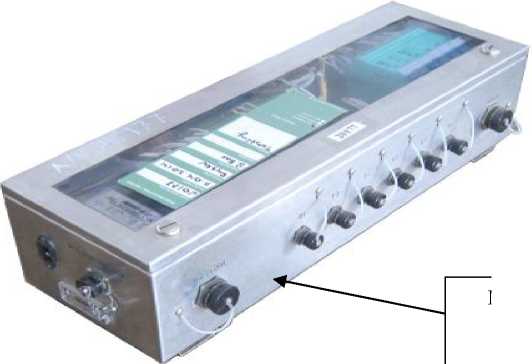

Рисунок 2 - Общий вид зондов иклинометрических CDST, IDS а) забойная часть CDST; б) забойная часть IDS; в) наземная часть (барьерный бокс)
Таблица 3
Наименование |
Количество |
Зонд инклинометрический CDS (CDST, IDS) |
1 шт. |
Заглушка предохранительная верхняя |
1 шт. |
Заглушка предохранительная нижняя |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 2 - инклинометров
Наименование параметра |
Значение параметра |
Диапазон измерений зенитных углов,... ° |
от 0 до 128 |
Пределы допускаемой основной абсолютной погрешности измерений зенитных углов, .. ° |
± 0,1 |
Диапазон измерений азимутальных углов, .. ° |
от 0 до 360 |
Пределы допускаемой основной абсолютной |
±0,5, |
погрешности измерений азимутальных углов, .. ° |
для зенитных углов > 5° |
Диапазон измерений угла установки отклонителя, ... ° |
от 0 до 360 |
Пределы допускаемой основной абсолютной погрешности измерений угла установки отклонителя, .. ° |
±1,0 |
Нормальная область значений температуры, °C |
20±5 |
Рабочая область значений температуры, оС |
от 0 до 15 и от 25 до 150 |
- CDS |
от 0 до 15 и от 25 до 150 |
|
от 0 до 15 и от 25 до 185 |
Пределы допускаемой дополнительной абсолютной | |
погрешности, вызванной изменением температуры окружающей среды от 0 до 15 °С и от 25 до 150 (185) оС: | |
- по каналу зенитных углов,. ° |
± 0,1 |
- по каналу азимутальных углов,. ° |
± 0,5 |
- по каналу углов установки отклонителя,. ° |
± 1,0 |
Длина зондов, мм, не более | |
- CDS |
2800 |
- CDST |
1250 |
- IDS |
1600 |
Наружный диаметр зондов, мм, не более | |
- CDS |
43 |
- CDST |
43 |
- IDS |
45 |
Длина глубинного измерительного блока, мм, не более | |
- CDS |
9144 |
- CDST |
9144 |
- IDS |
7900 |
Диаметр глубинного измерительного блока, мм | |
- CDS |
От 89 до 241,5 |
- CDST |
От 89 до 241,5 |
- IDS |
От 120,6 до 241,5 |
Масса, кг, не более | |
- CDS, CDST |
2,0 |
- IDS |
4,0 |
