Номер по Госреестру СИ: 78585-20
78585-20 Измерители обводненности
(Red Eye® 2G B-filter)
Назначение средства измерений:
Измерители обводненности Red Eye®2G B-filter (далее - измеритель) предназначен для измерения содержания воды в нефти, нефтегазоводяной смеси, стабильном и нестабильном газовом конденсате.
Внешний вид.
Измерители обводненности
Рисунок № 1
Внешний вид.
Измерители обводненности
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177650
ID в реестре СИ - 1364356
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Red Eye® 2G B-filter (2G-8/12-P6-316-F1-B-B-X-X-Z6),
Производитель
Изготовитель - Фирма "Weatherford International Ltd."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1123 от 2016.08.19 О внесении изменений в описание типа систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Измерители обводненности (Red Eye® 2G B-filter)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Weatherford International Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47355-11 28.06.2026 |
Измерители обводненности, Red Eye® мод. Red Eye® 2G и Red Eye® Multiphase Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63510-16 28.03.2021 |
Зонды инклинометрические, Weatherford Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67278-17 14.04.2027 |
Датчики давления и температуры, xQuartzPT Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
15 лет |
|
76784-19 10.12.2024 |
Измерители обводненности, Red Eye® 2G B-filter Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
78585-20 |
Измерители обводненности, Red Eye® 2G B-filter Фирма "Weatherford International Ltd." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Кто поверяет Измерители обводненности (Red Eye® 2G B-filter)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Измерители обводненности (Red Eye® 2G B-filter)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) измерителей реализовано во встроенном электронном блоке измерителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PC-59-00118-00 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 5.09.06 |
|
Цифровой идентификатор ПО |
Не применяется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям обводненности Red Eye® B-filter
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Поверка
Поверкаосуществляется по документу МП 1040-9-2019 «ГСИ. Инструкция. Измерители обводненности Red Eye® B-filter. Методика поверки», утвержденному ФГУП ВНИИР 20.11.2019 г.
Основные средства поверки:
- рабочие эталоны по ГОСТ 8.614-2013, с диапазоном воспроизведения объемного влагосодержания, соответствующим диапазону измерителя и абсолютной погрешностью: не более ±0,10 % для эталонов 1-го разряда и не более ±0,50 % для эталонов 2-го разряда.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Weatherford International Ltd.», США
Адрес: 22001 North Park Drive, Kingwood, TX 77339
Телефон: +12813481000
Факс: +12813481280
Заявитель
Общество с ограниченно ответственность «Везерфорд» (ООО «Везерфорд»)
ИНН 7708639661
Адрес: 125047, г. Москва, 4й Лесной Переулок, д. 4, 13й этаж
Телефон: +7 (495) 775-47-12
Факс: +7 (495) 775-47-13
Web-сайт: www.weatherford.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail: office@vniir.org
Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой водонефтяной эмульсии. Измерения проводят на нескольких значениях длины волны, при которых коэффициенты поглощения нефти и воды существенно различны.
Измеритель обводненности состоящий из первичного преобразователя и электронного блока обработки информации, присоединяются к нефтепроводу с помощью фланцев или резьбового соединения.
Основными элементами первичного преобразователя являются: широкополосный источник ближнего ИК-излучения, проточная ячейка, оптоволоконный коллиматор, оптические фильтры и фотодиоды. Измеряемая среда проходит через проточную ячейку, расположенную в измерительной трубке (длина оптического пути составляет около 2 мм).
Электронный блок обеспечивает следующие функции: обработку результатов измерений; отображение на цифровом дисплее результатов измерений; номера скважины и другой дополнительной информации; формирование аналогового выходного сигнала (4-20 мА), пропорционального содержанию воды; градуировку влагомера; температурную компенсацию; диагностику состояния влагомера. Передача цифровой измерительной информации на основной компьютер осуществляется через порты связи RS-232 или RS-485 (Modbus RTU).
Общие вид измерителей представлен на рис. 1, схема пломбирования от
несанкционированного доступа представлена на рис. 2.

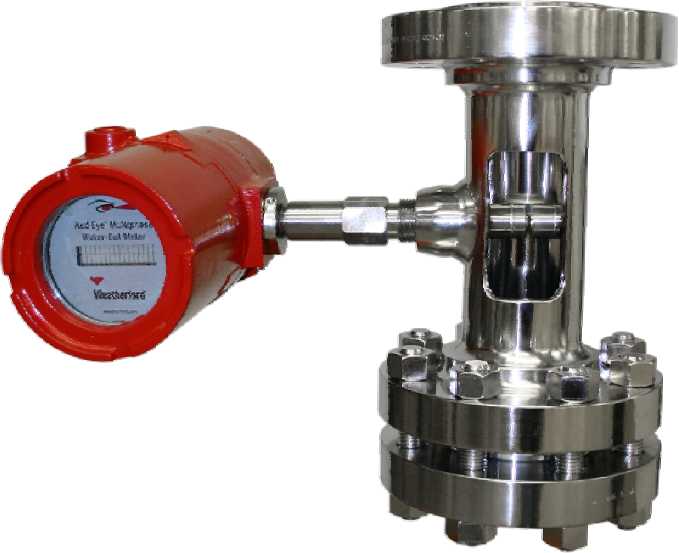

Рисунок 1 - Общий вид измерителя

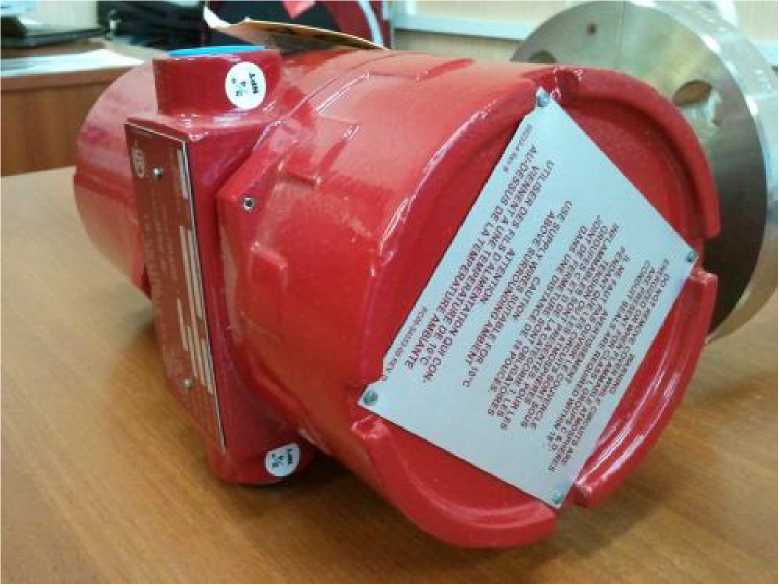

Стопорный винт, предотвращающий несанкционированный доступ внутрь устройства. Для доступа требуется специальный ключ.
Рисунок 2 - Место пломбирования измерителя от несанкционированного доступа
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель обводненности Red Eye®2G B-filter |
заводские № 2G17061076, 2G17061074, 2G17061075 |
3 шт. |
|
Кабельный ввод |
- | |
|
Комплект для калибровки |
- | |
|
Измеритель обводненности. Руководство пользователя |
- |
1 экз. |
|
Паспорт и описание устройства |
FL.REDEYE.BF.007.ПО.Rev.00 |
3 экз. |
|
Методика поверки |
МП 1040-9-2019 |
1 экз. |
Основные метрологические характеристики измерителей приведены в таблице 2
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли воды, % |
от 0 до 20,00 |
|
Содержание объемной доли свободного газа в измеряемой среде, %, не более |
5,0 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % | |
|
- в диапазоне содержания объемной доли воды от 0 до 5,0 включ. |
±0,05 |
|
- в диапазоне содержания объемной доли воды от 5,0 до 10,0 включ. |
±0,10 |
|
- в диапазоне содержания объемной доли воды от 10,0 до 20,0 включ. |
±0,15 |
Основные технические характеристики измерителя и параметры измеряемой среды приведены в таблице 2а.
Таблица 2а - Основные технические характеристики измерителя и параметры измеряемой среды
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтегазоводяная смесь, нефть, стабильный и нестабильный газовый конденсат |
|
Минимальная скорость измеряемой среды, м/с
|
0,61 1,22 |
|
Избыточное давление измеряемой среды, МПа, не более |
25,0 |
|
Диапазон температур измеряемой среды, °С |
от 0 до 150 |
|
Диапазон температуры окружающей среды, °С |
от -45 до +65 |
|
Средний срок службы, лет: |
10 |
|
Наработка на отказ, лет |
40000 |
|
Параметры электропитания | |
|
Род тока |
Постоянный |
|
Напряжение, В: |
от 10 до 32 |
|
Потребляемая мощность, Вт, не более |
10 |
