ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных «МИРТ-881»

Назначение средства измерений

Устройства сбора и передачи данных «МИРТ-881» (далее - УСПД) предназначены для синхронизации собственной шкалы времени относительно шкалы UTC(SU), синхронизации времени счетчиков электрической энергии, имеющих встроенные часы, а также для сбора, накопления, хранения и передачи накопленной информации со счетчиков энергоресурсов на верхний уровень информационно-измерительных систем.

Описание средства измерений

Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом, сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.

УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе, и выполняют следующие функции:

• - контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;

• - управление изменяемыми параметрами счетчиков с цифровым интерфейсом;

• - сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;

• - накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы.

УСПД имеет аппаратную и программную блокировку доступа к изменяемым параметрам.

Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по цифровым интерфейсам связи при помощи технологического программного обеспечения MeterTools и RadioAccess.

Работа УСПД происходит в двух режимах - опроса и синхронизации.

В режиме синхронизации: производится синхронизация УСПД по точному времени через интернет, осуществляется опрос и синхронизация текущего времени счетчиков.

В режиме опроса: УСПД собирает информацию с счетчиков энергоресурсов. При первом обращении к счетчику происходит считывание заводской информации, затем через заданные временные интервалы считывается абонентская информация. При всех последующих обращениях к счетчику считываются его конфигурация, время и текущие показания.

К данному типу устройств сбора и передачи данных «МИРТ-881» относятся УСПД, изготавливаемые в различных корпусах, имеющие единый интерфейс и метрологические характеристики.

Структура условного обозначения УСПД

МИРТ-881-ХХХХ-ХХХХХ-ХХХХХХХХХ -.. ..ХХ.ХХ.Х.Х.Х.Х.Х- Х -хххххх

• 1 Тип УСПД

• 2 Тип корпуса

WD2 - для установки на щиток и DIN-рейку, модификация 2

WD3 - для установки на щиток и DIN-рейку, модификация 3

W32 - для установки на щиток, модификация 32

D6 - для установки на DIN-рейку, модификация 6

D6.1 - для установки на DIN-рейку, модификация 6.1

D7 - для установки на DIN-рейку, модификация 7

D35 - для установки на DIN-рейку, модификация 35 SP1 - для установки на опору ЛЭП, модификация 1 SP31 - для установки на опору ЛЭП, модификация 31

• 3 Номинальное напряжение

220 - 220 В - переменного тока

3*220 - 3x220/380 B - переменного тока

230 - 230 В - переменного тока

3*230 - 3x230/400 B - переменного тока

24 - 24 В - постоянного тока

5 - 5 В - постоянного тока

4Тип интерфейса (количество зависит от исполнения)

bG/n - радиоинтерфейс GSM/GPRS, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9)

ЬЕ - интерфейс Ethernet, где k - количество интерфейсов (от 1 до 9)

bRFWF - радиоинтерфейс Wi-Fi, где k - количество интерфейсов (от 1 до 9) bRFLT - радиоинтерфейс LTE, где k - количество интерфейсов (от 1 до 9) bUSB - интерфейс USB, где k - количество интерфейсов (от 1 до 9) k-CAN - интерфейс CAN, где k - количество интерфейсов (от 1 до 9) bRS232 - интерфейс RS-232, где k - количество интерфейсов (от 1 до 9) bRS485 - интерфейс RS-485, где k - количество интерфейсов (от 1 до 9) bRF433/n - радиоинтерфейс 433 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9)

bRF868/n - радиоинтерфейс 868 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса

bRF2400/n - радиоинтерфейс 2400 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса

kTF/n - PLC-модем с FSK-модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9),

kTO/n - PLC-модем с OFDM-модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса

(Нет символа) - интерфейс отсутствует

5 Наличие индикации УСПД

S - упрощенная индикация (светодиоды)

A - расширенная индикация (светодиоды и ЖК дисплей) (Нет символа) - индикация отсутствует

6 Дополнительные функции H - датчик магнитного поля I/n - дискретный вход, где n - количество входов (от 1 до 32) I(C)/n - дискретный вход без внутреннего источника питания c напряжением логической единицы от 9 до 30 В, где n - количество входов (от 1 до 32)

I(HV)/n - дискретный вход без внутреннего источника питания c напряжением логической единицы от 60 до 250 В, где n - количество входов (от 1 до 32)

J - изоляция интерфейсов

LGP/n - GPS/Глонасс модуль, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса

K - возможность подключения клавиатуры

L - подсветка индикатора

M - возможность подключения монитора

O - оптопорт

Q/n - дискретный выход, где n - количество выходов (от 1 до 32)

SD - SD карта

U - защита целостности корпуса

V/n - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Y - защита от замены деталей корпуса

Z - резервный источник питания, где n - номер модификации (от 1 до 9)

F/n - дополнительная функция, где n - обозначение дополнительной функций (от 1 до 9) X - возможность замены, удаления, добавления интерфейсов и дополнительных функций за счет замены, удаления или установки дополнительных модулей

(Нет символа) - дополнительная функция отсутствует

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате 13 цифр, методом наклейки, или методом лазерной гравировки, или ультрафиолетовой печати, на лицевую панель корпуса УСПД.

Общий вид УСПД, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-9.

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Рисунок 1--Общий вид УСПД в корпусе типа W32

устройство сбора и передачи данных МИРТ-881 -D6-5-E-G/1-2 USB-8 RS485-S

USB1 USB2

Ethernet I 'ООСч

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Рисунок 2 - Общий вид УСПД в корпусе типа D6

Место установки пломбы заводом изготовителем для защиты от

несанкционированного вскрытия

ETHERNET

PWR RSRV

УСТРОЙСТВО СБОРА И ПЕРЕДАЧИ ДА1

MHPT-881-D6.1-24-G/2-E-USB-R5232-4RS485-S-

USB

lllllllllllllllllll

200585

SI Ml SIM2

TS1

TS3|

TS4®*

‘ 1ЙИРТЕК

СДЕЛАНО В РОССИИ

МИРТЛ11189.001ТУ-   —9...ЗОВ 12Вт

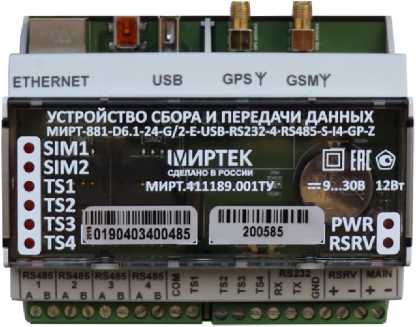

Рисунок 3 - Общий вид УСПД в корпусе типа D6.1

о

Устройство сбора и передачи данных

1ЙИРТЕК

СДЕЛАНО В РОССИИ

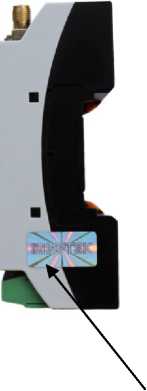

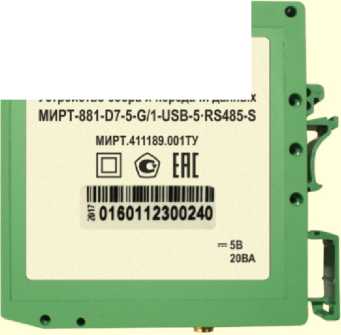

Рисунок 4 - Общий вид УСПД в корпусе типа D7

Место установки пломбы заводом изготовителем

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Рисунок 5 - Общий вид УСПД в корпусе типа D35

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Рисунок 6 - Общий вид УСПД в корпусе типа SP1

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Рисунок 7 - Общий вид УСПД в корпусе типа SP31

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

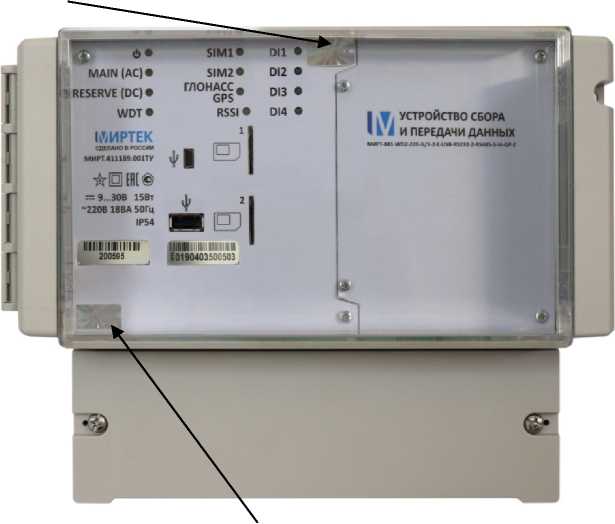

Рисунок 8 - Общий вид УСПД в корпусе типа WD2

Место установки пломбы заводом изготовителем для защиты от

несанкционированного вскрытия

I L W УСТРОЙСТВО СБОРА

I Г i И ПЕРЕДАЧИ ДАННЫХ

МИРТ-Ш-WOl 22O-G/H Е U$BR$231-I

Место установки пломбы заводом

изготовителем для защиты от

несанкционированного вскрытия

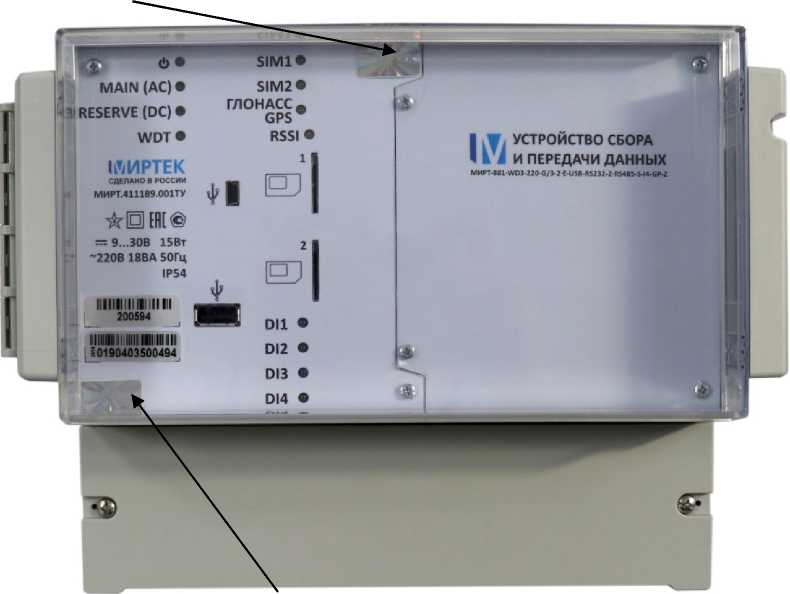

Рисунок 9 - Общий вид УСПД в корпусе типа WD3

Программное обеспечение

Программное обеспечение по своей структуре делится на метрологически значимую (измерительная) и незначимую части (не измерительная). Контрольная сумма метрологически значимой (измерительной) не изменяется, в то время как контрольная сумма метрологически незначимой (не измерительной) части может изменяться при обновлении.

Идентификационные данные метрологически значимой части ПО, представлены в таблице 1.

Конструкция УСПД обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - габаритные размеры и масса

Знак утверждения типа

наносится на корпуса УСПД офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист руководства по эксплуатации типографическим способом.

Лист № 10

Всего листов 10 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Поверка» документа МИРТ.411189.001РЭ Устройства сбора и передачи данных «МИРТ-881». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411189.001ТУ Устройства сбора и передачи данных «МИРТ-881». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «МИРТЕК»

(ООО «МИРТЕК»)

ИНН 6154125635

347927, Ростовская область, г. Таганрог, Поляковское Шоссе, 15-к

Телефон/факс: 8 (8634) 34-33-33

E-mail: info@mirtekgroup.ru www.mirtekgroup.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: 8 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
