МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 января 2020 г.                                            №   44_____

Москва

О внесении изменений в описание типа на установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СОЗАиТ» от 15 ноября 2019 г. № 20-1867 приказываю:

• 1. Внести изменения в описание типа на установки измерительные групповые автоматизированные «АГЗУ-120М-4,0», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 69925-17, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель

  С.С. Голубев

1 Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

к_________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «22» января 2020 г. № 44

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0» (далее -установки) предназначены для измерений массового расхода и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, массового расхода и массы сырой нефти без учета воды.

Принцип действия установок основан на измерениях массы и массового расхода сырой нефти, массы и массового расхода сырой нефти без учета воды, объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на сырую нефть и свободный нефтяной газ. При подключении к установке более одной скважины, измерение количества продукции скважин производится отдельно для каждой скважины в установленном порядке. Порядок проведения измерений по каждой скважине, в том числе периодичность и длительность замеров, устанавливается при проведении пуско-наладочных работ установок на месте эксплуатации в зависимости от производительности подключенных скважин.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, которые представляют собой отдельные блок-боксы и могут монтироваться как на едином основании, так и раздельно. Возможно исполнение БА в виде утепленного шкафа или размещение комплектующих БА в помещении заказчика.

В состав БТ входят измерительный и распределительный модули. Так же предусмотрено исполнение установки без распределительного модуля (односкважинный вариант). В односкважинном исполнении газо-жидкостная смесь (далее - ГЖС) подаётся от одной скважины или через внешнее переключающее устройство не входящее в комплект поставки АГЗУ.

В состав измерительного модуля БТ может входить следующее оборудование и средства измерений (СИ):

- сепаратор;

- трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой и узлом отбора проб (узел отбора проб устанавливается по отдельному требования заказчика);

- счетчик-расходомер массовый (для измерений массового расхода и массы сырой нефти);

- счетчик расходомер массовый или счетчик (расходомер) объемного расхода газа (для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям);

- средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании лабораторных измерений массовой доли воды в сырой нефти);

- датчики давления;

- датчики температуры;

Лист № 2 Всего листов 8

- счетчик (расходомер) объемного расхода сепарированного нефтяного попутного газа, идущего на технологические нужды (устанавливается по отдельному требованию заказчика);

- счетчик жидкости турбинный ТОР, либо трубная катушка для его установки (устанавливается по отдельному требованию заказчика);

- манометры;

- устройство определения уровня жидкости в сепараторе (может быть реализовано на основе СИ разности давлений, СИ гидростатического давления столба жидкости, поплавкового устройства, сигнализаторов уровня, либо другого устройства измерения уровня);

- СИ содержания свободного и растворенного газа в сырой нефти (устанавливается по отдельному требованию заказчика);

- СИ содержания капельной жидкости в попутном нефтяном газе после сепарации (устанавливается по отдельному требованию заказчика);

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система нагрева ГЖС.

В БА размещены:

- шкаф контроля и управления с системой обработки информации (СОИ) и вторичными блоками средств измерений, входящими в состав АГЗУ;

- силовой шкаф;

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система автоматического ввода резервного питания (АВР) (устанавливается по отдельному требованию заказчика);

- система телемеханики (устанавливается по отдельному требованию заказчика).

В составе СОИ, в зависимости от комплектации, могут входить следующие контроллеры:

- контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305, модификаций SCADAPack32, SCADAPack350, SCADAPack357;

- контроллер SCADAPack на основе измерительных модулей 5000, модификаций SCADAPack32, SCADAPack334;

• - контроллер программируемый логический MKLogic200;

• - контроллер измерительный R-AT-MM;

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти, а также отдельных требований заказчика.

В зависимости от производительности установки выпускаются в трех модификациях -«АГЗУ-120М-4,0-400», «АГЗУ-120М-4,0-700», «АГЗУ-120М-4,0-1500».

Перечень основных СИ, которыми комплектуются установки, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 - Перечень основных СИ, которыми комплектуются модификации установок

Окончание таблицы 1

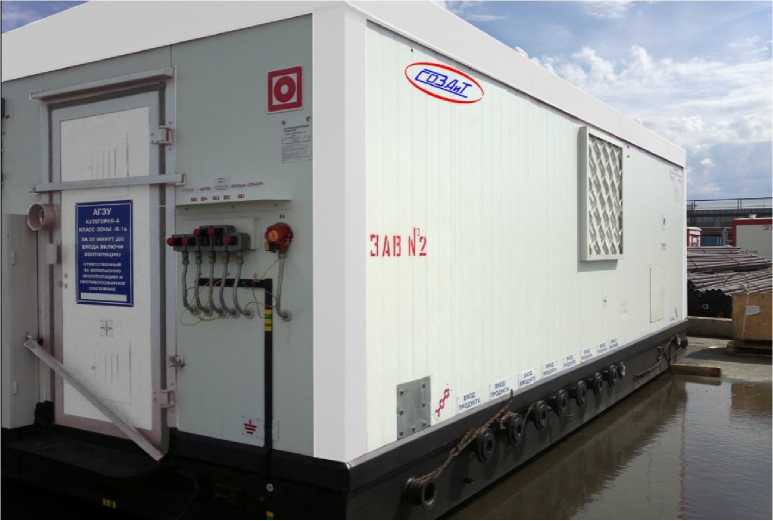

Рисунок 1 - Внешний вид установки АГЗУ.

Пломбирование установок от несанкционированного доступа не требуется.

Программное обеспечение (далее - ПО) СОИ предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на блок сигнализации и управления.

В процессе измерений СОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам, обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс ПО состоит из двух частей:

• 1. ПО операторской панели.

• 2. ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

Исполняемый код ПО контроллера СОИ, результаты измерений хранятся в энергонезависимой памяти контроллера СОИ. Замена исполняемого кода ПО контроллера СОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные программного обеспечения представлены в Таблице 2.

Уровень защиты ПО установок «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО установок.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Окончание таблицы 4

наносится в верхнем левом углу титульного листа руководства по эксплуатации установки типографским способом и на таблички технологического и аппаратурного блока - методом гравировки или шелкографией.

Таблица 5 - Комплектность средства измерений

осуществляется по документу «Инструкция. ГСИ. Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0». Методика поверки» НА.ГНМЦ.0149-17 МП с изменением № 2, утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 11 ноября 2019 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %;

- рабочий эталон 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %;

- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установок.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорте установки.

приведены в документе «Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными групповыми автоматизированными «АГЗУ-120М-4,0», аттестована ОП ГНМЦ АО «Нефтеавтоматика» 22 декабря 2016 г (свидетельство об аттестации № RA.RU.310652-093/01-2016) с изменением № 2, утвержденном 24.10.2019г.

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 4318-211-80025474-2015 Установки измерительные групповые автоматизированные «АГЗУ -120М». Технические условия

Общество с ограниченной ответственностью «Серафимовский опытный завод автоматики и телемеханики» (ООО «СОЗАиТ»)

ИНН 0269026340

Адрес: 452780, Республика Башкортостан, Туймазинский район, с. Серафимовский, ул. Индустриальная, 10

Телефон: +7 (34782) 26-949, 26-800, 78-535

Факс: +7 (34782) 26-949, 26-800

Web-сайт: http://sozait.ru

E-mail: sozait@sozait.ru

Лист № 8 Всего листов 8 Испытательный центр

Акционерное общество «Нефтеавтоматика»

Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а

Телефон: +7 (843) 567-20-10

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

Заместитель Руководителя Федерального агентства по техническому

регулированию и метрологии А.В. Кулешов

М.п.      «22» января 2020 г.

¹

- диапазон измерений указывается в паспорте каждого экземпляра установки и не превышает диапазона измерений, указанного в данной таблице.
