Счетчики электрической энергии статические трехфазные АЗ Назначение средства измеренийСчетчики электрической энергии статические трехфазные АЗ (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, показателей качества электрической энергии (отклонение напряжения, отклонение основной частоты напряжения, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения) в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации:
-
- количества электрической энергии активной, кВт ч;
-
- количества электрической энергии реактивной, квар ч;
-
- значения текущего времени;
-
- значения показателей качества электрической энергии;
-
- действующего тарифа с учетом наличия до 24 временных зон суток (до 24 переключений тарифов в течение суток) раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для каждого месяца года.
Конструкция счетчиков состоит из корпуса и крышки клеммной колодки (зажимной платы). В корпусе расположены печатная плата, клеммная колодка (зажимная плата), измерительные элементы, имеющие три цепи измерения тока и три цепи измерения напряжения в трехфазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, реле отключения нагрузки. Крышка клеммной колодки (зажимной платы) при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационновычислительных комплексах контроля и учета электроэнергии.
Для передачи результатов измерений и информации во внешние измерительные системы (далее - ИС), связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности:
-
- радиомодуль;
-
- интерфейс оптического типа;
-
- интерфейс передачи данных RS-485;
-
- импульсное выходное устройство.
Импульсное выходное устройство и цифровой интерфейс передачи данных RS-485 гальванически изолированы от сети переменного тока и требуют внешнего источника питания.
Счетчики имеют встроенные энергонезависимые часы реального времени и обеспечивает поддержку текущего астрономического времени (секунды, минуты, часы) и календаря (число, месяц, год). Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.
Счетчик обеспечивают выполнение следующих функций:
-
- дистанционное отключение подключаемой нагрузки посредством команды от ИС;
-
- автоматическое отключение подключаемой нагрузки при превышении установленного значения потребляемой мощности электрической энергии и повторное подключение после снижения потребителем потребляемой мощности электрической энергии подключаемой нагрузки и нажатием кнопки на щитке счетчика;
-
- контроль вскрытия кожуха (крышки корпуса);
-
- контроль вскрытия крышки клеммной колодки (зажимной платы) счетчика;
-
- контроль температуры внутри счетчика;
-
- контроль возникновения магнитного поля;
- контроль пропадания напряжения сети переменного тока.
Модификации счетчиков и структура обозначения возможных исполнений счетчиков
АЗ
приведена ниже.
Т х х(х)А
О R L S N__W -X
Класс точности Варианты: А, В, С, D (в соответствии с таблицей 2)_________________________
W: модификация без радиомодуля ______нет символа: счетчик с радиомодулем N: модификация без дисплея
__________нет символа: счетчик с дисплеем_______ S: корпус наружной установки
_______________нет символа: счетчик в обычном корпусе __________________Наличие реле управления нагрузкой ____________________Наличие интерфейса RS-485__________ _________________________Наличие оптического порта___________ Q: модификация с нормируемыми измерениями характеристик показателей качества электроэнергии нет символа: модификация без нормируемых измерений характеристик ____________________________показателей качества электроэнергии Наличие контроля тока в нейтральном
проводе___________________________
Номинальный (максимальный ток), А Варианты: в соответствии с таблицей 2 Номинальное фазное/линейное напряжение, В
Варианты:
230 В: 3*(120-230)/(208-400)
57,7 В: 3x57,7/100
Т: счетчик трансформаторного включения нет символа: счетчик непосредственного включения
__________________________________________________Тип счетчика (наименование)_________
Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Пример записи счетчика электрической энергии статического трехфазного косвенного типа включения, с номинальным напряжением 57,7/100 В, с номинальным (максимальным) током 1 (10) А, с наличием контроля тока в нейтральном проводе, с наличием оптического порта, с интерфейсом RS-485, выполненном в обычном корпусе, с дисплеем, с радиомодулем, класса точности 0,5S при измерении активной энергии, 0,5 - при измерении реактивной энергии, при заказе и в документации другой продукции - счетчик электрической энергии статический трехфазный АЗ Т 57,7В 1 (10)А IOR-A.

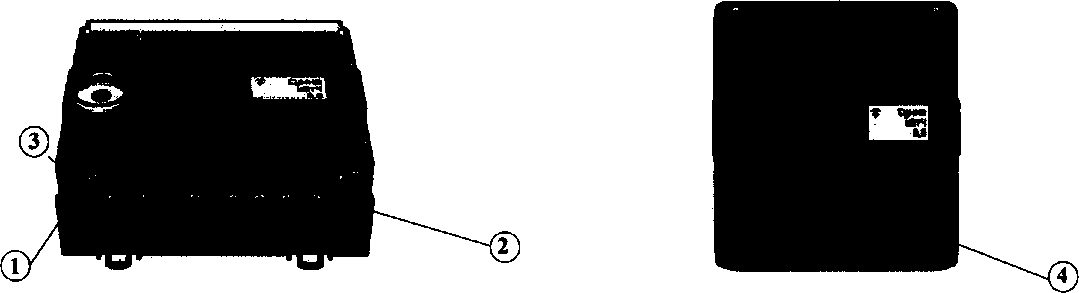

Общий вид и схемы пломбировки счетчиков показаны на рисунке 1.
а) счетчики в обычном корпусе
б) счетчики в корпусе наружной установки Рисунок 1 - Общий вид счетчиков и схемы пломбировки
Программное обеспечениеСчетчики имеют встроенное программное обеспечение (далее по тексту - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:
-
- обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;
-
- регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса и крышки зажимной платы, наличия магнитного поля;
-
- хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;
-
- ведения архива и журнала событий;
-
- измерения текущего значения времени;
-
- передачи результатов измерений и информации в ИС;
-
- управление реле отключения нагрузки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АЗ |
Номер версии ПО (идентификационный номер) не ниже |
3.1.0.1 |
Цифровой идентификатор ПО |
_* |
Примечание - * - Данные недоступны, так как встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО счетчиков и измерительную информацию. Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристикиДиапазоны измеряемых величин, а также пределы допускаемых погрешностей измерений приведены в таблицах 2-8.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2
Наименование характеристики |
Значение |
1 |
2 |
Тип включения цепей напряжения/тока |
Непосредственное или трансформаторное |
Класс точности при измерении активной электрической энергии для модификаций: А (по ГОСТ 31819.22-2012) В (по ГОСТ 31819.22-2012) С (по ГОСТ 31819.21-2012) D (по ГОСТ 31819.21-2012) |
0,5S 0,5S 1 1 |
Класс точности при измерении реактивной электрической энергии для модификаций (по ГОСТ 31819.23-2012): А В С D |
0,5* 1 1 2 |
Постоянная счетчика, имп./кВт ч (имп./квар ч)
|
1000 10000 |
Номинальное напряжение 7/НОм, В |
3x230/400 3x57,7/100 |
Предельный рабочий диапазон напряжений, В |
ОТ 0,8С/ном до 1,2'//ном |
Базовый ток /б, А |
5,10,20 |
Номинальный ток /ном, А |
1,2,5,10 |
Максимальный ток /макс, А |
2, 10, 60, 80,100,120 |
Номинальное значение частоты сети, Гц |
50±0,5 |
Диапазон измерений фазного / линейного напряжения переменного тока, В |
от 0,8/Лом до 1,2' t/ном |
Пределы допускаемой основной относительной погрешности измерений фазного / линейного напряжения переменного тока, % ** |
±0,5 |
Диапазон измерений силы переменного тока, А |
от 0,01 /ном ДО 1,2' /ном |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % ** |
±0,5 |
Диапазон измерений отрицательного отклонения напряжения 8 U(.y, % |
от 0 до 90 |
Диапазон измерений положительного отклонения напряжения 8 % |
от 0 до 50 |
Пределы допускаемой основной абсолютной погрешности измерений отрицательного или положительного отклонения напряжения, % ** |
±0,5 |
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц ** |
±0,01 |
Диапазон измерений отклонения частоты Д/ Гц |
от -7,5 до +7,5 |
Пределы допускаемой основной абсолютной погрешности измерений отклонения частоты, Гц ** |
±0,01 |
Диапазон измерений длительности провала и прерывания напряжения Л^п, с |
от 0,02 до 60 |
Пределы допускаемой основной абсолютной погрешности измерений длительности провала и прерывания напряжения, с ** |
±0,04 |
Диапазон измерений глубины провала напряжения 5(/п, % |
от 10 до 99 |
Пределы допускаемой основной абсолютной погрешности измерений глубины провала напряжения, % ** |
±0,5 |
Диапазон измерений длительности перенапряжения Д/nept/, с |
от 0,02 до 60 |
Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с ** |
±0,04 |
Диапазон измерений коэффициента мощности Кр |
от -1 до +1 |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности ** |
±0,02 |
Диапазон измерений активной мощности Р, Вт |
ОТ 0,8-(/номДО 1,2-С7ном, от 0,01 *Люм до 1,2'7ном, 0,25 < |Хр| < 1 |
Пределы допускаемой основной относительной погрешности измерений активной мощности, % ** -модификация А и В -модификация С и D |
±0,5 ±1,0 |
Диапазон измерений реактивной мощности Q, вар |
от 0,8'С7ном до 1,2-С7ном, от 0,01 *7ном до 1,2*7ном, 0,25 < |/Q>| <1 |
Пределы допускаемой основной относительной погрешности измерений реактивной мощности, % ** -модификация А -модификация В и С -модификация D |
±0,5 ±1,0 ±2,0 |
Диапазон измерений полной мощности S, В -А |
от0,8-{7номдо 1,2-С7Ном, ОТ 0,01 '/ном ДО 1,2'/ном |
Пределы допускаемой основной относительной погрешности измерений -модификация А -модификация В и С -модификация D |
±0,5 ±1,0 ±2,0 |
Пределы допускаемой основной абсолютной погрешности измерений текущего времени, с/сутки |
±0,5 |
Пределы допускаемой дополнительной абсолютной температурной погрешности измерений текущего времени, с/°С в сутки |
±0,1 |
продолжение таблицы 2
1 |
2 |
Стартовый ток, А, не менее:
|
0,001 '/ном 0,001 '/ном 0,0047б 0,002'/ном 0,005/б 0,003 *7ном |
Полная мощность, потребляемая каждой цепью тока, при базовом (номинальном) токе, номинальной частоте и нормальной температуре, В А, не более |
0,1 |
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, В-A (Вт), не более (без радиомодуля) |
10,0 (2,0) |
Количество тарифов |
4 |
Степень защиты по ГОСТ 14254-96, для счетчиков модификаций:
|
IP54 IP65 |
Габаритные размеры (высота х длина х ширина), мм, не более:
|
190 х 64 х 214 211x55 х216 |
Масса счетчиков, кг, не более:
|
1,8 2,0 |
Напряжение питания от встроенного источника постоянного тока, В, не менее |
2 |
Срок службы встроенного источника постоянного тока, лет, не менее |
16 |
Длительность хранения информации при отключении питания, лет |
30 |
Средняя наработка счетчика на отказ, ч, не менее |
280000 |
Средний срок службы, лет, не менее |
30 |
Нормальные условия измерений:
|
от+15 до +25 от 30 до 80 |
Условия эксплуатации:
|
от -40 до +70 95 |
Примечания
Пределы допускаемой основной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной энергии в нормальных условиях при симметричной трехфазной нагрузке соответствуют значениям, указанным в таблице 3.
Таблица 3
Значение силы переменного тока, А |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
0,01 'Люм I < 0,05 *7ном |
1 |
±1,0 |
0,05 7Н0м <7 < /макс |
±0,5 | |
0,02'Люм < I < 0,10 Тном |
0,5 |
±1,0 |
0,10'/ном < /< /макс |
±0,6 | |
0,10’/ном < / /макс |
0,25 |
±1,0 |
Пределы допускаемой основной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, соответствуют значениям, указанным в таблице 4.
Таблица 4
Значение силы переменного тока, А |
Коэффициент sin <р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
0,05 7ном < / < /макс |
1 |
±0,6 |
0,1 О ’/ном /< /макс |
0,5 |
±1,0 |
Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений, вызванная изменением напряжения электропитания в пределах:
-
- от 0,8-t/ном до 1,2-t/ном, при симметричной нагрузке соответствует значениям, указанным в таблице 5;
-
- от 0 В до 0,8-t/ном, при симметричной нагрузке должна находится в пределах от плюс 10 до минус 100 %.
Таблица 5
Значение силы переменного тока, А |
Коэффициент sin д> (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
0,05 7ном < / < /макс |
1 |
±0,20 |
0,10 7ном < / < /макс |
0,5 |
±0,40 |
Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах ±2 % от /ном. соответствует значениям, указанным в таблице 6.
Таблица 6
Значение силы переменного тока, А |
Коэффициент sin (р (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, %, для класса точности 0,5 |
0,05 */ном < I < /макс |
1 |
±0,20 |
0,10'/ном < I < /макс |
0,5 |
Изменение погрешности счетчиков для класса точности 0,5 при измерении реактивной энергии, вызванное возвращением к нормальному включению после замыкания на землю одной из трех фаз, соответствует значениям, указанным в таблице 7.
Таблица 7
Класс точности счетчика |
Пределы изменения погрешности, % |
0,5 |
±0,30 |
Средний температурный коэффициент счетчиков для класса точности 0,5 в температурных поддиапазонах от минус 40 до плюс 70 °C при измерении реактивной энергии прямого и обратного направлений соответствует значениям, указанным в таблице 8.
Таблица 8
Значение силы переменного тока, А |
Коэффициент sin (р (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной энергии и мощности, %/°С, для счетчиков класса точности 0,5 |
0,05 '/ном < / < /макс |
1 |
±0,03 |
0,10'/ном < / < /макс |
0,5 |
±0,05 |
наносится на корпус счетчика методом фотолитографии или другим способом, на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность счетчиков приведена в таблице 9.
Таблица 9
Наименование |
Количество |
Счетчик электрической энергии статический трехфазный АЗ* |
1 шт. |
Паспорт |
1 экз. |
Руководство по эксплуатации |
1 экз. на партию |
Методика поверки МП 68073-17 |
1 экз. на партию |
Комплект монтажных изделий* |
1 комплект |
Примечания * - Модификация счетчика, наличие комплекта монтажных частей и принадлежностей определяются договором на поставку. |
осуществляется по документу МП 68073-17 «Счетчики электрической энергии статические трехфазные АЗ. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г.
Основные средства поверки:
-
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08);
-
- частотомер 53220А (регистрационный номер в Федеральном информационном фонде №51077-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим трехфазным АЗГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5 S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ Р 54149-2010 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТУ 4228-002-29475497-2017 Счетчики электрической энергии статические трехфазные АЗ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «СОВРЕМЕННЫЕ РАДИО ТЕХНОЛОГИИ» (ООО «СРТ»)
ИНН 7733316720
Адрес: 143026, г. Москва, территория Сколково инновационного центра, Большой б-р, д. 42, стр.1, пом. 338
Телефон: +7 (495) 240-82-42
E-mail: info@srt-lpwan.ru; Web-сайт: www.srt-lpwan.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
* - диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах с 3 по 8.
** - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на каждые 10 °C, составляют от пределов допускаемой основной погрешности.
