№657 от 27.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 80026
О внесении изменений в описание типа Газоанализаторы Dr?ger Рас моделей Dr?ger Pac 6000 тип MOG 00**, Dr?ger Pac 6500 тип MOG 00**, Dr?ger Pac 8000 тип MOG 00**, Dr?ger Pac 8500 тип MOG 00**
Приказы по основной деятельности по агентству Вн. Приказ № 657 от 27.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 марта 2019 г.
№ 657
Москва
О внесении изменений в описание типа Газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Дрегер» от 21 марта 2019 г. б/н приказываю:
-
1. Внести изменения в описание типа на газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 7922618, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руконодитапя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00Е1036ЕЕ32711E880E9E0071BFC5DD276
Кому выдан; Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
к_______—________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» марта 2019 г. № 657
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Digger Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**
Назначение средства измеренийГазоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.
Описание средства измеренийПринцип действия газоанализаторов — электрохимический.
Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия, обеспечивающие контроль содержания компонентов в воздушных средах.
Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух (по каналу оксида углерода трех) регулируемых порогов срабатывания и необходимости подзарядки батареи с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Цвет сменной панели корпуса зависит от определяемого компонента и типа сенсора.
Газоанализаторы изготавливаются четырех моделей:
-
- Drager Рас 6000 тип MOG 00** с заменяемым сенсором, с индикацией в левой части дисплея количества оставшихся дней работы, отсчет которых начинается с момента первого включения, с возможностью установки регистратора данных с помощью PC;
-
- Drager Рас 6500 тип MOG 00** с заменяемым сенсором и регистратором данных;
-
- Drager Рас 8000 тип MOG 00** с заменяемым сенсором и регистратором данных;
-
- Drager Рас 8500 тип MOG 00** с заменяемым двойным сенсором и регистратором данных.
Способ подачи анализируемого газа - диффузионный.
Внешний вид газоанализаторов представлен на рисунках 1, 2, 3 и 4.

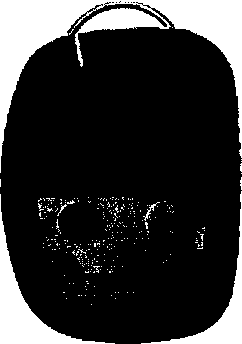

Рисунок 1 - Внешний вид газоанализаторов Drager Рас модели Drager Рас 6000 тип MOG 00* *

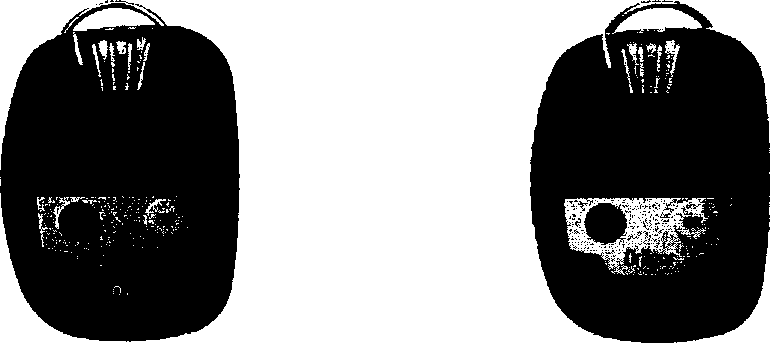

Рисунок 2 - Внешний вид газоанализаторов Drager Рас модели Drager Рас 6500 тип MOG 00* *

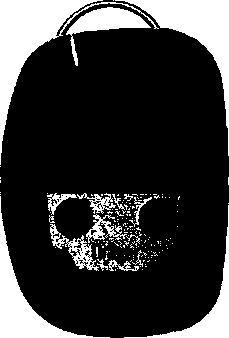

Рисунок 3 - Внешний вид газоанализаторов Drager Рас модели Drager Рас 8000 тип MOG 00* *
Рисунок 4 - Внешний вид газоанализаторов Drager Рас модели Drager Рас 8500 тип MOG 00**
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
-
- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн'1, в единицы массовой концентрации, мг/м3 и обратно.
-
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
-
- автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе калибровочного газа отличного от целевого компонента;
-
- расчет содержания определяемого компонента;
-
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль внутренних параметров газоанализатора (заряд батареи).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и CC-Vision.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8326618 |
|
Номер версии (идентификационный номер) ПО * |
V3.02 |
|
Цифровой идентификатор ПО |
0х7В2Е |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16-CCITT |
|
* Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьше-го разряда дисплея |
Т 0,9, с21 |
Назначение3^ | |
|
у, % |
5, % | |||||||
|
Drager Рас 6000 тип MOG 00** Drager Рас 6500 |
тип MOG 00** | |||||||
|
Кислород (13,5) XXSO2 |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 67200 включ. св. 67200 до 336000 |
±5 |
±5 |
0,1 млн'1 |
10 |
В |
|
Сероводород (7,0) XXS H2S LC |
от 0 до 100 млн'1 |
от 0 до 7 млн'1 включ. св. 7 до 100 млн'1 |
от 0 до 9,9 включ. св. 9,9 до 141 |
±20 |
±20 |
0,1 млн'1 |
15 |
К, А |
|
Оксид углерода (17,5) XXS СО LC |
от 0 до 2000 млн'1 |
от 0 до 20 млн’1 включ. св. 20 до 2000 млн'1 |
от 0 до 23 включ. св. 23 до 2323 |
±15 |
±15 |
1 млн'1 |
15 |
К, А |
|
Диоксид серы (3,8) XXS SO2 |
от 0 до 100 млн'1 |
от 0 до 10 млн'1 включ. св. 10 до 100 млн'1 |
от 0 до 26 включ. св. 26 до 265 |
+20 |
±20 |
0,1 млн'1 |
15 |
А |
|
Drager Рас 8000 тип MOG 00* * | ||||||||
|
Озон (0,05) XXS Ozone |
от 0 до 10 млн’1 |
от 0 до 10 млн'1 |
от 0 до 20 |
±20 |
- |
0,01 млн'1 |
10 (То,5) |
А, К |
|
Хлор (0,35) XXSCh4’ |
от 0 до 20 млн'1 |
от 0 до 1 млн'1 включ. св. 1 до 20 млн'1 |
от 0 до 1,5 включ. св. 1,5 до 29 |
±20 |
±20 |
0,05 млн'1 |
30 |
А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0.9, С2) |
Назначение3^ | |
|
у,% |
5, % | |||||||
|
Диоксид Углерода (4900) XXS СО2 |
от 0 до 5 % |
от 0 до 5 % |
от 0 до 91286 |
±20 |
- |
0,1 % |
То,5 30 |
В |
|
Цианистый водород (0,3) XXS HCN |
от 0 до 50 млн'1 |
от 0 до 10 млн'1 включ. св. 10 до 50 млн'1 |
от 0 до 11 включ. св. 11 до 56 |
±5 |
±15 |
0,1 млн'1 |
То,5 10 |
А |
|
Фосфин (0,07) XXS РНз4) |
от 0 до 20 млн 1 |
от 0 до 1 млн'1 включ. св. 1 до 20 млн'1 |
от 0 до 1,4 включ. св. 1,4 до 28 |
±20 |
±20 |
0,01 млн 1 |
10 |
А |
|
Арсин (0,03) XXS РНз4) |
от 0 до 1 млн'1 |
от 0 до 3,24 |
±20 |
- | ||||
|
Аммиак (28) XXSNH3 |
от 0 до 300 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 300 млн*1 |
от 0 до 14 включ. св. 14 до 214 |
±15 |
±15 |
1 млн'1 |
Тод 10 |
К, А |
|
Фосген (0,12) XXS соси |
от 0 до 10 млн'1 |
от 0 до 1 млн'1 включ. св. 1 до 10 млн'1 |
от 0 до 0,2 включ. св. 0,2 до 10 |
±20 |
±20 |
0,01 млн'1 |
50 сад |
А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наимень-шего разряда дисплея |
Т 0,9, с2) |
Назначение3^ | |
|
У,% |
5, % | |||||||
|
Оксид азота (4,0) XXS NO |
от 0 до 200 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 200 млн'1 |
от 0 до 25 включ. св. 25 до 252 |
±15 |
±15 |
0,1 млн'1 |
10 |
А |
|
Диоксид азота (1,0) XXS NO2 LC |
от 0 до 50 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 50 млн'1 |
от 0 до 39 включ. св. 39 до 96 |
±15 |
±15 |
0,02 млн'1 |
15 |
А |
|
Оксид этилена С2Н4О (0,5) XXS ov4> |
от 0 до 200 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 200 млн'1 |
от 0 до 36 включ. св. 36 до 366 |
±15 |
±15 |
0,5 млн'1 |
То,5 20 |
А |
|
Этилен С2Н4 (86,2) XXS ov4) |
от 0 до 100 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 100 млн'1 |
от 0 до 23 включ. св. 23 до 118 |
±15 |
±15 |
0,5 млн'1 |
То,5 20 |
К |
|
Пропилен СзН6 (57) XXS ov4> |
от 0 до 100 млн'1 |
от 0 до 50 млн'1 включ. св. 50 до 100 млн'1 |
от 0 до 88 включ. св. 88 до 177 |
±15 |
±15 |
0,5 млн'1 |
То,5 20 |
К |
|
Винилхлорид C2H3C1 (1,9/04) XXS OV4) |
от 0 до 100 млн-1 |
от 0 до 20 млн'1 включ. св. 20 до 100 млн'1 |
от 0 до 52 включ. св. 52 до 260 |
±20 |
±20 |
0,5 млн'1 |
То,5 20 |
А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, С2) |
Назначение3) | |
|
у, % |
6,% | |||||||
|
Метанол СНзОН (3,8) xxs ov4) |
от 0 до 200 млн'1 |
от 0 до 5 млн'1 включ. св. 5 до 50 млн'1 включ. от 0 до 200 млн'1 |
от 0 до 7 включ. св. 7 до 67 от 0 до 269 |
±20 ±15 |
±20 |
0,5 млн’1 |
ТО,5 20 |
К, А |
|
Бутадиен СН2СНСНСН2 (45,4) XXS ov4) |
от 0 до 100 млн'1 |
от 0 до 50 млн'1 включ. св. 50 до 100 млн'1 |
от 0 до 112 включ. св. 112 до 225 |
±20 |
±20 |
0,5 млн'1 |
То,5 20 |
К |
|
Формальдегид СН2О (0,4) XXS ov4) |
от 0 до 100 млн’1 |
от 0 до 20 млн’1 |
от 0 до 25 |
±25 |
- |
0,5 млн*1 |
ТО,5 20 |
А |
|
Изопропанол (4) (НЗС)2СНОН XXS OV4) |
от 0 до 300 млн'1 |
от 0 до 50 млн'1 |
от 0 до 125 |
±15 |
- |
0,5 млн'1 |
ТО,5 20 |
В |
|
Стирол С6Н5СНСН2 (2,3) XXS OV4’ |
от 0 до 100 млн’1 |
от 0 до 20 млн'1 включ. св. 20 до 100 млн'1 |
от 0 до 87 включ. св. 87 до 437 |
±20 |
±20 |
0,5 млн’1 |
То,5 20 |
А |
|
Определяемый компонент (ПДК11 в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
т 0.9, с2> |
Назначение3) | |
|
у, % |
5, % | |||||||
|
Оксид этилена С2Н4О (0,5) XXS OV-A4» |
от 0 до 200 млн'1 |
от 0 до 20 млн’1 включ. св. 20 до 200 млн'1 |
от 0 до 36 включ. св. 36 до 366 |
±15 |
±15 |
1 млн'1 |
То,5 40 |
А |
|
Акрилонитрил H2CCHCN (0,2) XXS OV-A4’ |
от 0 до 100 млн'1 |
от 0 до 10 млн'1 включ. св. 10 до 100 млн'1 |
от 0 до 23 включ. св. 23 до 233 |
±20 |
- |
1 млн'1 |
То,5 40 |
А |
|
Изобутилен (СН3)2ССН2 (43,5) XXS ov-a4) |
от 0 до 300 млн1 |
от 0 до 50 млн'1 включ. св. 50 до 300 млн'1 |
от 0 до 118 включ. св. 118 до 707 |
±20 |
±20 |
1 млн'1 |
То,5 40 |
К |
|
Винилацетат СНЗСООС2НЗ (2,8) XXS OV-A4* |
от 0 до 100 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 100 млн'1 |
от 0 до 71 включ. св. 71 до 358 |
±20 |
- |
1 млн'1 |
ТО,5 40 |
А |
|
Этанол С2Н5ОН (521) XXS OV-A4' |
от 0 до 300 млн'1 |
от 0 до 100 млн'1 от 0 до 200 млн'1 от 0 до 300 млн*1 |
от 0 до 193 от 0 до 387 от 0 до 580 |
±15 ±15 ±15 |
- |
1 млн'1 |
ТО,5 40 |
К 0,5 пдк |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
т 0.9, С2’ |
Назначение3) | |
|
у, % |
8, % | |||||||
|
Ацетальдегид снзсно (2) XXS OV-A4' |
от 0 до 200 млн"1 |
от 0 до 20 млн"1 включ. св. 20 до 200 млн'1 |
от 0 до 36 включ. св. 36 до 366 |
±20 |
- |
1 млн'1 |
А | |
|
Диэтиловый эфир (С2Н5)2О (98) XXS OV-A4’ |
от 0 до 200 млн'1 |
от 0 до 50 млн'1 от 0 до 100 млн'1 включ. св. 100 до 200 млн’1 |
от 0 до 77 от 154 до 308 включ. св. 308 до 616 |
±15 ±15 |
±15 |
1 млн'1 |
ТО,5 40 |
К |
|
Ацетилен (0,27) с2н2 XXS OV-A4’ |
от 0 до 100 млн'1 |
от 0 до 50 млн'1 от 0 до 100 млн"1 |
от 0 до 55 от 0 до 109 |
±15 ±15 |
- |
1 млн'1 |
ТО,5 40 |
В |
|
Drager Рас $ |
1500 тип MOG 00** | |||||||
|
Кислород (13,5) XXS CO|LC/O2 |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
от 0 до 67200 включ. св. 67200 до 336000 |
±5 |
±5 |
0,1 % |
15 |
В |
|
Оксид углерода (17,5) XXS СО| LC/O2 |
от 0 до 2000 млн"1 |
от 0 до 20 млн'1 включ. св. 20 до 2000 млн'1 |
от 0 до 23 включ. св. 23 до 2 323 |
±15 |
±15 |
2 млн"1 |
15 |
К, А |
|
Определяемый компонент (ПДК1) в ppm), обозначение сенсора |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности |
Номинальная цена единицы наименьшего разряда дисплея |
Т 0,9, с2> |
Назначение3) | |
|
у, % |
б,% | |||||||
|
Оксид углерода (17,5) XXS H2S LC/ СО| LC |
от 0 до 2000 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 2000 млн'1 |
от 0 до 23 включ. св. 23 до 2323 |
±15 |
±15 |
1 млн'1 |
20 |
К, А |
|
Сероводород (7) XXS H2S LC/ СО| LC |
от 0 до 100 млн'1 |
от 0 до 100 млн'1 |
от 0 до 143 |
±15 |
- |
0,1 млн'1 |
20 |
К, А |
|
Оксид углерода (1Л5) XXS СО/Н2| СР |
от 0 до 2000 млн'1 |
от 0 до 20 млн'1 включ. св. 20 до 2000 млн"1 |
от 0 до 23 включ. св. 23 до 2323 |
±15 |
±15 |
2 млн’1 |
25 |
К, А |
|
Примечания:
ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Пересчет значений объемной доли X в ppm (млн"1) в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-Жп, где С - массовая концентрация компонента, мг/м3; М - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях +20 °C и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль;
Пределы допускаемой погрешности при измерении метанола (СНзОН) нормированы при отсутствии в анализируемой среде оксида углерода (СО) и при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент. | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
20 |
|
Время прогрева при замене батареи или сенсора, мин, не более |
15 |
|
Количество регулируемых порогов срабатывания сигнализации: - по каналу оксида углерода |
3 |
|
- по другим каналам |
2 |
|
Габаритные размеры (без пружинного зажима) (длинах ширинах высота), мм, не более |
68x84x20 |
|
Масса (без пружинного зажима), г, не более |
106 |
|
Электрическое питание: - литиевая батарея, напряжение, В |
3,6 |
|
Срок службы литиевой батареи, лет, не менее: - для газоанализаторов с сенсором О2 |
1 |
|
- для газоанализаторов с двойными сенсорами (без Ог) |
1,8 |
|
- для остальных газоанализаторов |
2 |
|
Средняя наработка на отказ, ч, не менее (при доверительной вероятности Р=0,95): - модель Drager Рас 6000 тип MOG 00** |
17 500 |
|
- для остальных моделей |
90 000 |
|
Срок службы газоанализаторов, лет, не менее: - модель Drager Рас 6000 тип MOG 00** |
2 |
|
- для остальных моделей |
20 |
|
Маркировка взрывозащиты |
РО Ex ia I Ma X/OEx ia ИС Т4 Ga X |
|
Степень защиты по ГОСТ 14254-96 |
IP 68 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C |
от -40 до +55 |
|
- относительная влажность окружающего воздуха (при температуре +25°С), % |
от 10 до 90 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность средств измеренийКомплектность газоанализаторов представлена в таблице 4.
Таблица 4 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор модели Drager Рас 6000 тип M0G 00** или Drager Рас 6500 тип MOG 00**, или Drager Рас 8000 тип MOG 00**, или Drager Рас 8500 тип MOG 00** |
- |
1 шт. |
|
Интерфейсный модуль в комплекте с USB кабелем и программой Gas Vision или СС-Vision |
- |
1 шт. 2) |
|
Кожаный футляр для переноски |
- |
1 ШТ.2) |
|
Литиевая батарея |
- |
1 шт.2) |
|
E-Cal - адаптер |
- |
1 ШТ.2) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Сменный защитный фильтр |
- |
1 шт.2) |
|
Калибровочный адаптер |
- |
1 шт.2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-106-18 |
1 экз. |
|
Модификация и измеряемый компонент определяется заказчиком. 2) Поставляется по отдельному заказу. | ||
осуществляется по документу ИЦРМ-МП-106-18 «Газоанализаторы Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**. Методика поверки», утвержденному ООО «ИЦРМ» 04 сентября 2018 г.
Основные средства поверки:
-
- стандартные образцы состава - газовые смеси: O2/N2 (ГСО 10531-2014), H2S/N2 (ГСО 10537-2014), СО/воздух (ГСО 10703-2015), CO2/N2 (ГСО 10706-2015), HCN/N2 (ГСОЮ547-2014), PH3/N2 (ГСО 10546-2014), ЯНз/воздух (ГСО 10547-2014), NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10547-2014) , SO2/N2 (ГСО 10547 -2014), Cl/N2 (ГСО 10547-2014), AsH3/N2 (ГСО 10546-2014), СОС1г/воздух (ГСО 10546-2014), С2Н4О/воздух (ГСО 10535-2014), CH4O/N2 (ГСО 10540-2014), С3Н8О/воздух (ГСО 10533-2014), СН2О/воздух (ГСО 10546-2014), СгН^воздух (ГСО 10544-2014), С3Н6/воздух (ГСО 10544-2014), С2Н3С1/воздух (ГСО 10549-2014), С4Н6/воздух (ГСО 10539-2014), С8Н8/воздух (ГСО 10539-2014), С3Н3Ы/воздух (ГСО 10534-2014), С4НбО2 /воздух (ГСО 10535-2014), С2Н6О/воздух (ГСО 10535-2014), ГС4Н8/воздух (ГСО 10539-2014), С4НюО/воздух (ГСО 10534-2014), С2Н2/воздух (ГСО 10379-2013) в баллонах под давлением или генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К (регистрационный номер в Федеральном информационном фонде 62151-15) в комплекте со стандартными образцами состава - газовыми смесями ГСО 10531-2014, ГСО 10537-2014, ГСО 10703-2015, ГСО 10706-2015, ГСО 10547-2014, ГСО 10546-2014, ГСО 10535-2014, ГСО 10540-2014, ГСО 10533-2014, ГСО 10544-2014, ГСО 10549-2014, ГСО 10539-2014, ГСО 10534-2014, ГСО 10379-2013;
-
- генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде 23505-08);
-
- азот газообразный по ГОСТ 9293-74 в баллонах под давлением.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager Рас моделей Drager Рас 6000 тип MOG 00**, Drager Рас 6500 тип MOG 00**, Drager Рас 8000 тип MOG 00**, Drager Рас 8500 тип MOG 00**
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
Техническая документация изготовителя
ИзготовительФирма «Drager Safety AG & Co.KGaA», Германия
Адрес: RevalstraBe 1, 23558, Lubeck, Deutschland
Телефон: +49 451 882-0, факс: +49 451 882-2080
E-mail: info@draeger.com
Web-сайт: www.draeger.com
ЗаявительОбщество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»)
ИНН 7710312462
Юридический адрес: 107076, г. Москва, ул. Электрозаводская, д. 33, стр. 4
Адрес: 107061, г. Москва, ул. Преображенская площадь, д. 8, Бизнес центр ПРЕО8, блок «Б», 12 этаж
Телефон: +7 (495) 775-15-20, +7 (495) 775-15-21
Web-сайт: www.draeger.com
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311390 от 18.11.2015 г.
