Сведения о средстве измерений: 91360-24 Трансформаторы тока

Номер по Госреестру СИ: 91360-24
91360-24 Трансформаторы тока
(ТВ)

Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

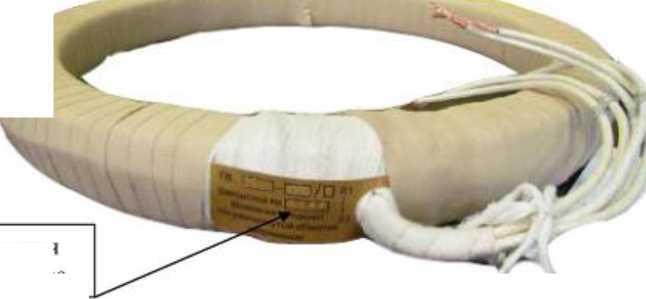

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 22.02.2024
Срок свидетельства -
Номер записи - 193229
ID в реестре СИ - 1414559
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТВ-35/25, ТВ-110/52, ТВ-110-50, мод. ТВ 110-II У2, мод. ТВ 110 II У2,

Производитель

Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1985
МПИ по поверкам - 1172 дн.

Наличие аналогов СИ: Трансформаторы тока (ТВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ПО "Уралэлектротяжмаш"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64842-16

Трансформаторы тока, ТНДМ-110, ТНД-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
4 года
64846-16

Трансформаторы тока, ТДУ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
4 года
71792-18

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
71960-18

Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
73516-18

Трансформаторы тока, ТВ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
76146-19

Трансформаторы тока, ТДУ-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
77291-20

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
77923-20

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
78147-20

Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
79883-20

Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
80233-20

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
81643-21

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
81685-21

Трансформаторы тока, ТВДМ-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
82258-21

Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
82932-21

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
83587-21

Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
84775-22

Трансформаторы тока, ТВД-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
85687-22

Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
85675-22

Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
87437-22

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
87817-22

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
88249-23

Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
88274-23

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
91360-24

Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года
93248-24

Трансформаторы тока, ТОЛ 10 02.1
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск)
ОТ
МП
4 года

Кто поверяет Трансформаторы тока (ТВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОСТРОМСКОЙ ЦСМ"
(RA.RU.311489)
РСТ
  • мод. ТВ 110-II У2
  • мод. ТВ 110 II У2
  • 6 0 6 0 6 0 6
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • ТВ-35/25
  • ТВ-110-50
  • ТВ-110/52
  • 15 15 0 0 15 15 0

    Стоимость поверки Трансформаторы тока (ТВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    ПО «Уралэлектротяжмаш»

    Юридический адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Изготовитель


    ПО «Уралэлектротяжмаш» (изготовлены в 1967 - 1986 гг.)
    Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    ПО «Уралэлектротяжмаш»
    Юридический адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-35/25, ТВ-110/52, ТВ-110-50, ТВ 110-II У2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.

    К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

    • - ТВ-35/25 зав. № 8592-А, 8592-В, 8592-С, 8598-А, 8598-В, 8598-С;

    • - ТВ-110/52 зав. № 205-А, 205-В, 205-С;

    • - ТВ-110-50 зав. № 2240-А, 2240-В, 2240-С, 2110-А, 2110-В, 2110-С, 1840-А, 1840-В, 1840-С;

    • - ТВ 110-II У2 зав. № 5022-А, 5022-В, 5022-С.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТВ), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

    Пломбирование трансформаторов тока не предусмотрено.


    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТВ-35/25; ТВ-110/52;

    ТВ-110-50; ТВ 110-II У2

    1 шт.

    Паспорт

    ТВ-35/25; ТВ-110/52;

    ТВ-110-50; ТВ 110-II У2

    1 экз.


    Таблица 1.1 - Метрологические характеристики трансформаторов тока ТВ-35/25

    Наименование характеристики

    Значение для заводских номеров

    8592-А, 8592-В, 8592-С, 8598-А, 8598-В, 8598-С

    Номинальный первичный ток 11ном, А

    600;750;1000;1500

    Номинальный вторичный ток Ъном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    10; 30; 30; 30

    Таблица 1.2 - Метрологические характеристики трансформаторов тока ТВ-110/52

    Наименование характеристики

    Значение для заводских номеров

    205-А, 205-В, 205-С

    Номинальный первичный ток 11ном, А

    1500; 2000

    Номинальный вторичный ток Ъном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    40; 50

    Таблица 1.3 - Метрологические характеристики трансформаторов тока ТВ-110-50

    Наименование характеристики

    Значение для заводских номеров

    2240-А, 2240-В, 2240-С,

    2110-А, 2110-В, 2110-С

    1840-А, 1840-В,

    1840-С

    Номинальный первичный ток 11ном, А

    1000; 1500; 2000

    600

    Номинальный вторичный ток Ъном, А

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    1; 0,5; 0,5

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    50; 40; 50

    30

    Таблица 1.4 - Метрологические характеристики трансформаторов тока ТВ 110-II У2

    Наименование характеристики

    Значение для заводских номеров

    5022-А, 5022-В, 5022-С

    Номинальный первичный ток 11ном, А

    1000; 1200; 1500; 2000

    Номинальный вторичный ток Ъном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +40
